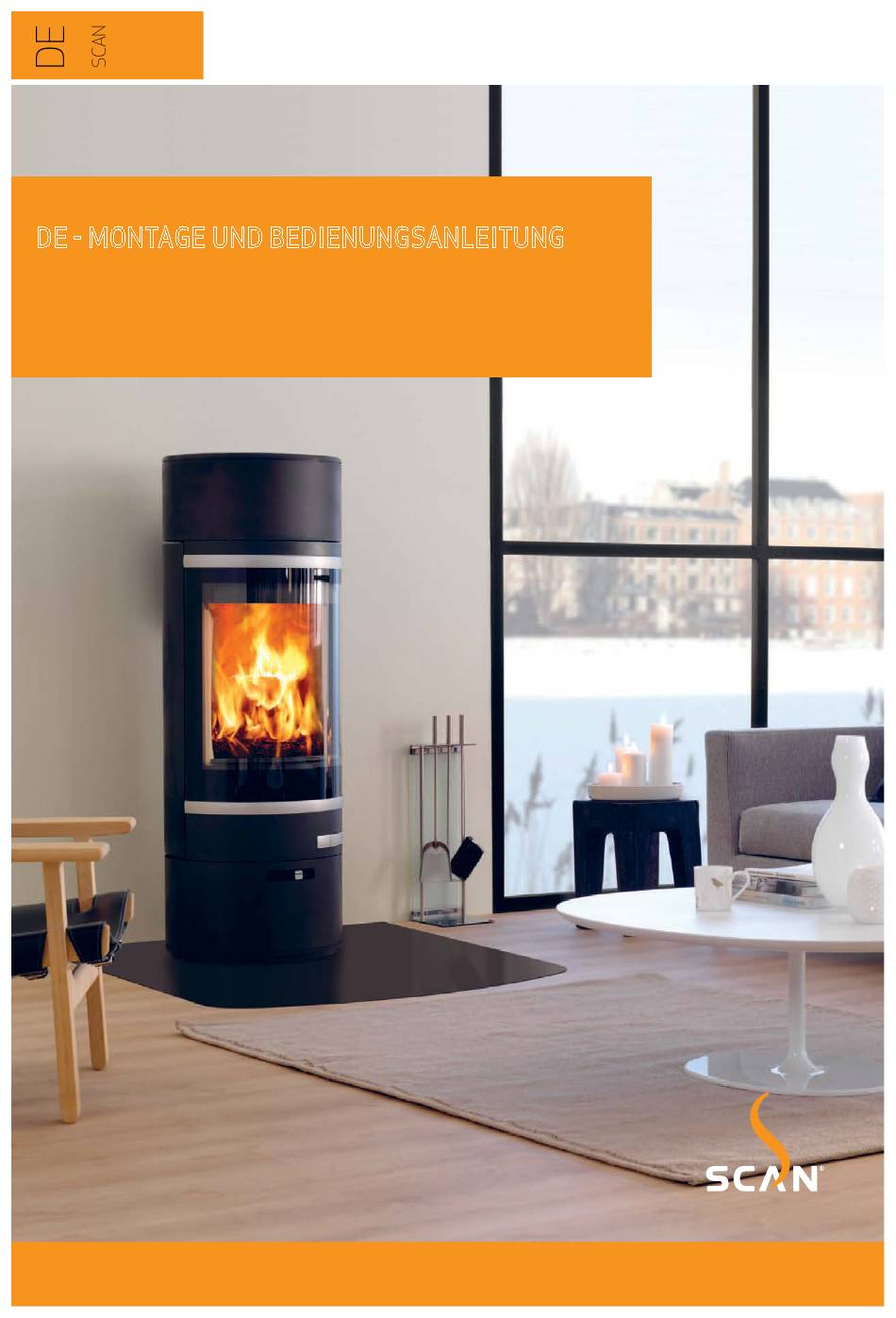

- Seite 1 DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 85 MONTAGE UND BEDIENUNGSANLEITUNG SCAN 85...

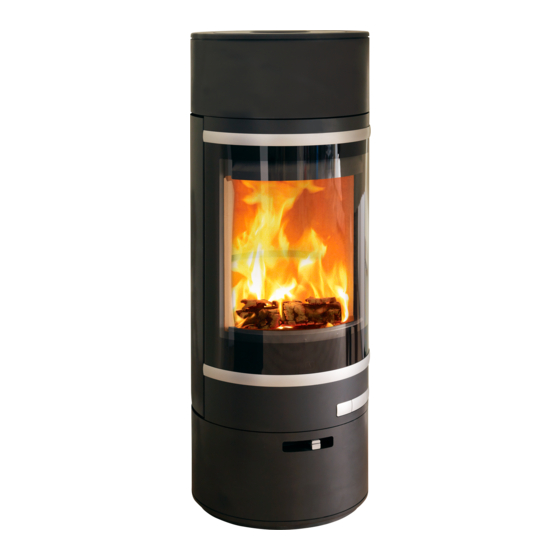

- Seite 2 Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen. SCAN 85-1 SCAN 85-3 SCHWARZES ALU. SCHWARZES ALU.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Maßskizze und Mindestabstände Sicherheit Typenschild Technische Maße und Daten Produktregistriernummer ¬ ¬ MONTAGE Werkzeug für die Montage des Kaminofens Sicherheitsabstand Einzelteile Demontage von der Holzpalette Weiteres Zubehör Höheneinstellung des Kaminofens Entsorgung der Verpackung Öffnung der Tür Frischlufteinlass Montage des Rauchrohrstutzens Externes Verbrennungsluftsystem... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Maße Und Daten
Anschlußstutzen jede Befeuerung bis auf die Glut herunterbrennen sollte, bevor erneut befeuert wird. Verbrennungsluftbedarf 21,6 m Alle Scan Kaminöfen wird in Übereinstimmung mit der Typen- Brennstoff Holz zulassung des Produkts hergestellt, in der die Montage- und Brennstoffverbrauch 2,5 kg/h Bedienungsanleitung des Produkts enthalten ist. -
Seite 6: Maßskizze Und Mindestabstände
MAßSKIZZE UND MINDESTABSTÄNDE... - Seite 7 MINDESTABSTÄNDE...
-
Seite 8: Typenschild
Alle Scan Kaminöfen sind mit einer Produktregistriernummer versehen. Bitte notieren Sie diese Nummer auf der Rückseite 21-10-20 DATO: MATERIALE: VÆGT: dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt DIMENSION: AREAL: Scan aufnehmen. -
Seite 9: Montage
(Nicht für Eckinstallation) (Nicht für Eckinstallation) ¬ Maulschlüssel für Höheneinstellung ENTSORGUNG DER VERPACKUNG Ihr Scan Kaminofen wird mit folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO Holzverpackung neutraler Brennstoff verbrannt bzw. zum Recycling eingeschickt werden Schaumstoff Zum Recycling bzw. -
Seite 10: Externes Verbrennungsluftsystem
DK-5492 Vissenbjerg© king Folder\Designs\Scan85\90585031.idw ANSCHLUSS ZWISCHEN KAMINOFEN UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt. -
Seite 11: Anforderungen An Den Schornstein
Abstand erforderlich. ABSTAND ZU MÖBELN Abstand zu Möbeln vom Türglas: 1000 mm. Sie müssen allerdings einschätzen, ob Möbel oder andere Gegenstände durch zu große Nähe zum Kaminofen übermäßig austrocknen können. Scan 85 Scan 85 med knærør NAVN: EMNE: TG.NR: 90585 27-02-2018 MATERIALE: VÆGT:... -
Seite 12: Demontage Von Der Holzpalette
DEMONTAGE VON DER HOLZPALETTE Vor der Montage bitte kontrollieren, dass der Kaminofen nicht beschädigt ist. Der Scan 85 ist bei der Lieferung auf der Palette festgeschraubt. Die vier Schrauben lassen sich durch die beiden Inspektions- deckel im Sockel des Kaminofens abmontieren. -
Seite 13: Höheneinstellung Des Kaminofens
STI: ÖFFNUNG DER TÜR Um die Tür des Scan 85 zu öffnen, drücken Sie auf den Auslöser links beim Griff. Der Griff springt heraus, und die Tür kann zur Seite gezogen werden. Die Tür soll auf den Kugellagern rollen. WICHTIG: Die Tür darf nicht gehoben werden, da die Kugellager sich in diesem Fall falsch positionieren können! -
Seite 14: Im Hinteren Abgang
Rauchabgang benutzt DK-5492 Vissenbjerg© Dechsel Der Anschlußstutzen befindet sich lose im oberen Abgang des Kaminofens. Dichtung und Schrauben für den Stutzen befinden sich Afmontage dækplade i varmeskjold, bidetang Scan 85 9058 NAVN: EMNE: TG.NR: lose im Kaminofen. 03-11-2010 MATERIALE: VÆGT:... -
Seite 15: Montage Des Rauchrohrstutzens Im Hinteren Abgang
Der Anschlußstutzen befindet sich lose im oberen Abgang des Kaminofens. Die Dichtung und die Schrauben befinden sich in der Brennkammer des Kaminofens. Das Topelement und den Rauchrohrstutzen vom Dichtung auf den Stutzen montieren Kaminofen abheben Montage af røgstuds og varmeskjold, bagudgang n 85 EMNE: TG.NR: 90585029 03-11-2010 VÆGT:... -
Seite 16: Höheneinstellung Des Topelements
HÖHENEINSTELLUNG DES TOPELEMENTS Die Höhe des Topelements des Kaminofens ist einstellbar. Die Tür öffnen. Die Höhe wie unten gezeigt mit einem Innensechskantschlüssel am Gewindestift einstellen. Innensechskant- schlüssel Justering af topmodul Scan 85 NAVN: EMNE: TG.N 26-10-10 MATERIALE: VÆGT: DATO: DIMENSION: AREAL: Krog Iversen &... -
Seite 17: Wärmespeichersystem (Zubehör)
WÄRMESPEICHERSYSTEM (ZUBEHÖR) Die Wärmespeichersteine eignen sich für Scan 85-3, 85-4, 85-5 und 85-6. Die Wärmespeichersteine ist aus einem speziellen Material mit hohen Wärmespeichereigenschaften gefertigt. Die Steine werden während der Feuerung aufgewärmt und geben Wärme ab, lange nachdem das Feuer erloschen ist. -
Seite 18: Tragende Oberfläche
Stahl oder Glas sein, wobei der Ofen auch auf Klinker, Naturstein oder Ähnlichem aufgestellt werden kann. Dieser Scan-Kaminofen hat eine integrierte Platte im Boden, die bewirkt, dass er ohne anderen Schutz unter dem Ofen direkt auf brennbarem Material stehen kann. (Vorlegeplatte genügt). -
Seite 19: Gebrauchsanleitung
Der Rüttelrost muss während der Feuerung halb offen stehen Griff für Rüttelrost Geschlossen - Offen Rysterist - askeskuffe Scan 83 90583013 NAVN: EMNE: TG.NR: 01-02-13 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 83\90583013.idw STI:... -
Seite 20: Aschenbehälter
Entleeren Sie die Asche niemals in einen brennbaren Behälter. Es kann sich noch lange nach beendeter Befeuerung Glut in der Asche befinden Aschenbehälter in geschlossener Position Aschenbehälter in geöffneter Position Herausnehmen des Aschenbehälters vom Kaminofen Askeskuffe løsnes Scan 85 Scan 85 Askeskuffe løsnes NAVN: EMNE: 90585019 TG.NR:... -
Seite 21: Einstellung Bei Normaler Belastung
Kaminofen hineingesetzt: der Führungsbeschlag soll im Positionierungsloch angebracht werden, wonach der Aschen- behälter nach rechts gedreht werden kann, so dass der Griff in geschlossener Position steht Positionierungsloch für Führungsbeschlag Führungsbeschlag BEDIENUNGSANLEITUNG Positionering af askespand Scan 85 90585034 NAVN: EMNE: TG.NR: 1,56 kg 16-11-10 MATERIALE: VÆGT:... -
Seite 22: Befeurungsanweisung
ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungs- prozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf Scannen Sie den QR-Code, www.scan-stoves.com an oder scannen Sie den QR-Code (Achtung: das Video ist nur... -
Seite 23: Dauerbetrieb
DAUERBETRIEB Es kommt darauf an, eine so hohe Temperatur wie möglich in der Brennkammer zu erreichen. Dadurch werden Kaminofen und Brennmaterial bestmöglich ausgenutzt, und es wird eine saubere Verbrennung erreicht. Auf diese Weise wird die Rußbildung an der Brennkammerauskleidung und an der Glasscheibe vermieden. Bei der Befeuerung sollte der Rauch nicht zu sehen sein, sondern sollte nur als Bewegung in der Luft erahnt werden können. -
Seite 24: Allgemeine Hinweise
ALLGEMEINE HINWEISE Bitte beachten! Teile des Kaminofens, und vor allem die äußeren Flächen, werden während des Betriebs heiß. Seien Sie vorsichtig! ¬ Entleeren Sie die Asche niemals in einen brennbaren Behälter. Es kann sich noch lange nach beendeter Befeuerung Glut in der Asche befinden. -
Seite 25: Umgang Mit Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen. -
Seite 26: Schornsteinkehren Und Reinigung Des Kaminofens
Der Kaminofen wird durch Abreiben mit einem trockenen, fusselfreien Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farb-nuancen- unterschiede geben kann, empfehlen wir, eine größere Fläche mit einem natürlichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann. -
Seite 27: Rauchumlenkplatten Und Brennkammerauskleidung Abnehmen
Beim Ausbau der Rauchumlenkplatten aus dem Kaminofen sehr vorsichtig vorgehen. Untere Rauchumlenkplatte Obere Halter für Rauchum- Rauchum- lenkplatte lenkplatten Untere Rauchumlenkplatte heben. Die Platte 90 Grad drehen und nach unten durch die Brennkammer herausnehmen Snit gennem ovn Scan 85 90585037 EMNE: TG.NR: 19-11-10 TERIALE: VÆGT: DATO: SIGN: MENSION: AREAL: Krog Iversen &... - Seite 28 Rauchumlenkplatte aus dem Kaminofen kammer vom Kaminofen entfernen genommen wird. Zur Montage des Halters siehe die Abb. Stift for øverste røgvenderplade unten EMNE: DATO: VÆGT: Udtagning af øverste røgvenderplade Scan 85 90585032 NAVN: EMNE: TG.NR: 15-11-10 MATERIALE: VÆGT: DATO:...
-
Seite 29: Reinigung Des Glases
Auch wenn Sie den Kaminofen gemäß unseren Anleitungen betreiben, kann sich ein leichter Rußfilm auf dem Glas ablagern. Sie können diesen Film einfach entfernen, indem Sie das Glas mit einem trockenen Tuch und dann mit einem in Glasreiniger getränkten Tuch abwischen. Afmontage brændkammerforing nederste rygplade Scan 85 90585041 NAVN: EMNE: TG.NR:... -
Seite 30: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Kaminzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 31: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach der Meinung von Scan A/S aufgrund von Produktions- oder Konstruktionsfehlern aus- getauscht oder repariert werden müssen. - Seite 32 NOTIZEN...
- Seite 36 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 90585500 10056097-P02 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 19.11.2021...
