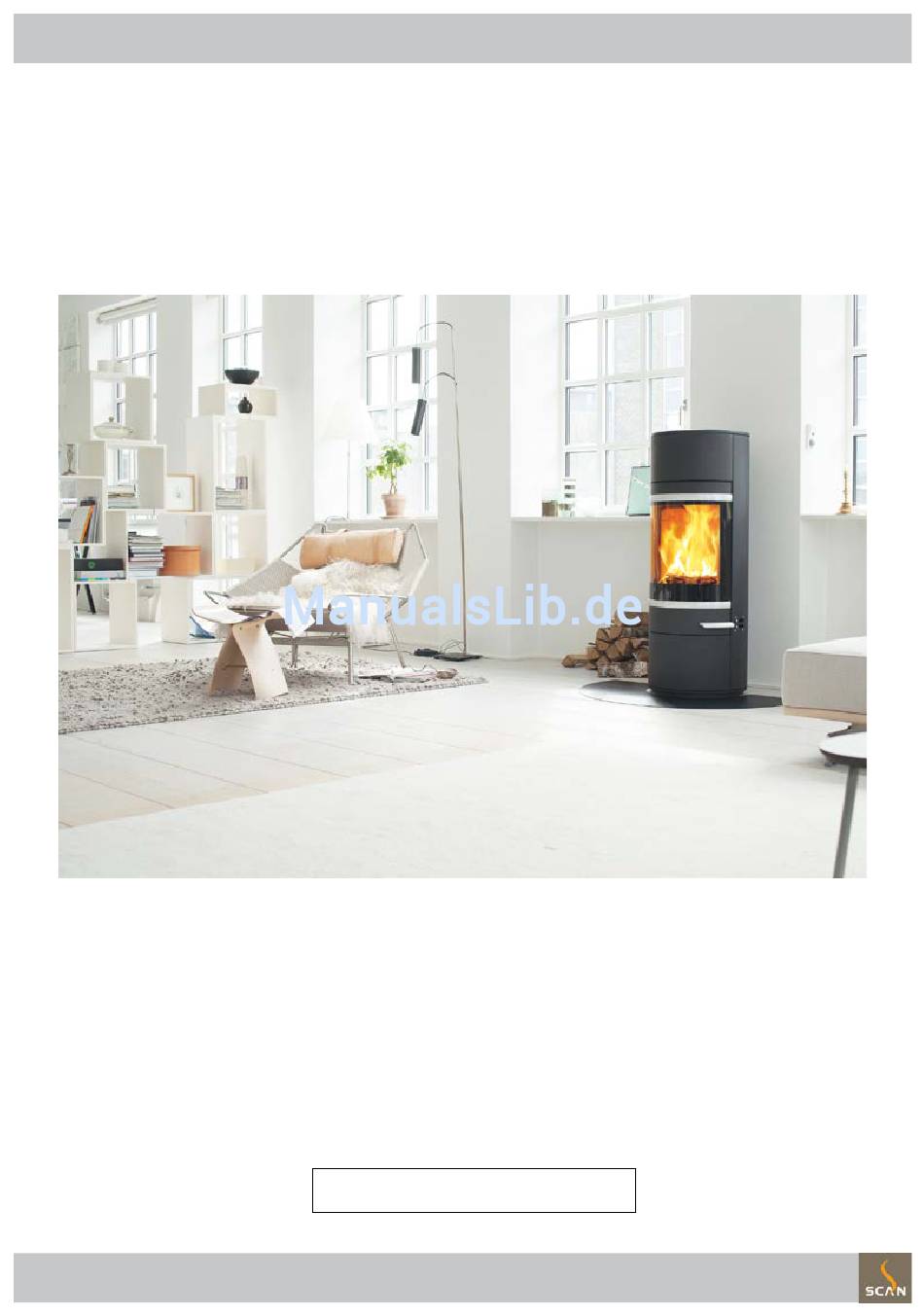

AUFBAU- UND GEBRAUCHSANLEITUNG Scan 83 Serie Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen Sie haben ein Produkt eines führenden europäischen Kaminofenherstellers erworben. Wir sind uns sicher, dass Sie viele Jahre Freude an Ihrem Kauf haben werden. Um Ihren Kaminofen optimal zu nutzen, müssen Sie unsere Hinweise und Anleitungen befolgen.
Abstand zu brennbarem Material Montage des Rauchrohrstutzens im oberen Abgang Montage des Rauchrohrstutzens im hinteren Abgang Höheneinstellung des oberen Moduls Montage der Naturstein Montage der Naturstein Wärmespeicherstein Scan 83 Maxi Modelle Montage der Keramikverkleiderung Gebrauchsanleitung ..................25 CB-Technologie Primärluft Sekundärluft...

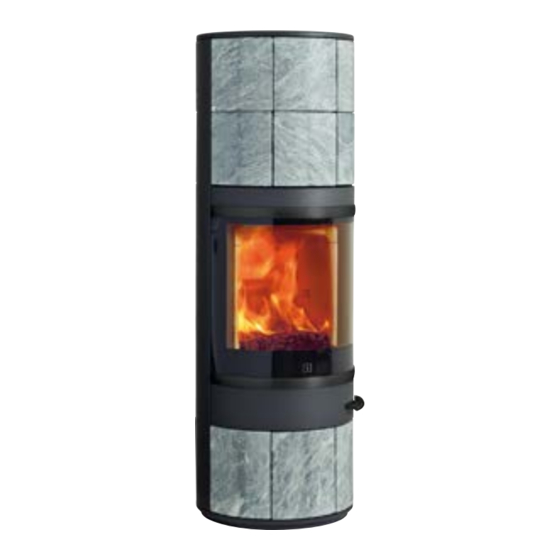

Scan 83-3: Maxi Kaminofen mit Griffen und Verkleidung aus schwarzem Aluminium Scan 83-4: Maxi Kaminofen mit Griffen und Verkleidung aus gebürstetem Aluminium Scan 83-5: Kaminofen mit Naturstein oder Keramik, Griffen und Verkleidung aus schwarzem Aluminium Scan 83-6: Kaminofen mit Naturstein oder Keramik, Griffen und Verkleidung aus gebürstetem Aluminium Scan 83-7: Maxi Kaminofen mit Naturstein, Griffen und Verkleidung aus schwarzem Aluminium Scan 83-8: Maxi Kaminofen mit Naturstein, Griffen und Verkleidung aus gebürstetem Aluminium...
Kaminofens. Anders gesagt müssen Sie das Feuer bis auf die Glut herunterbrennen lassen, bevor Sie Holz nachlegen. Die Scan 83 Serie wird in Übereinstimmung mit der Typzulassung für das Produkt hergestellt, die auch die Aufbau- und Gebrauchsanleitung des Produkts umfasst.
Seite 5
TECHNISCHE DATEN Maßskizze für Scan 83-1 und Scan 83-2 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Scan 83 Målskitse Scan 83-1 NAVN: EMNE: TG.NR: DATO: SIGN: MATERIALE: VÆGT:...
TECHNISCHE DATEN Maßskizze für Scan 83-3 und Scan 83-4 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Scan 83 Målskitse - Scan 83-2 90583002 NAVN: EMNE: TG.NR: 23-01-2013 MATERIALE: VÆGT:...
TECHNISCHE DATEN Maßskizze für Scan 83-5 und Scan 83-6 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Scan 83 Målskitse Scan 83 med fedtsten NAVN: EMNE: TG.NR: DATO:...
TECHNISCHE DATEN Maßskizze für Scan 83-7 und Scan 83-8 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Målskitse Scan 83 Maxi med fedtstenstop Scan 83 NAVN: EMNE: TG.NR: MATERIALE: VÆGT:...
Abstand zu brennbarem Material angibt. Kaminofens. Das Typenschild befindet sich auf der Rückseite des Kaminofens. Bitte notieren Sie sich diese Nummer auf die Vordere Seite, die Sie stets angeben müssen, wenn Sie mit Ihrem Händler oder der Scan A/S Kontakt aufnehmen. Typenschild Produkt-...
Den Kaminofen vor dem Beginn der Installation auf eventuelle Der Rauchrohrstutzen und andere Einzelteile befinden sich in der Beschädigungen prüfen. Brennkammer des Kaminofens. Die Scan 83 Serie wird auf einer Holzpalette befestigt geliefert. Zur Scan 83, alle Typen: Entfernung der Verpackung die Abbildungen unten beachten. •...
MONTAGE Höheneinstellung des Kaminofens Umstellung der Gasfeder Um den Scan 83 in Bauart 1 zu ändern (selbstschließende Tür), muss Die Scan 83 Serie hat unten vier Einstellschrauben. Richten Sie den die Gasfeder umgestellt werden. Kaminofen mit den Stellschrauben gerade und vertikal aus.
Materialien verwendet werden! Bei einem dichten Anschluss der Zuluftleitung und der Rauchrohre entspricht der Scan 83 dem Typ FC41x (für LAS-System) und FC51x. Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese während der Feuerung offen sein. Die Klappe kann wieder geschlos- sen werden, wenn der Ofen abgekühlt ist.
T400 Bezeichnung mit G für den Rußbrandtest aufweisen. Kleine Vorlegeplatte für die Scan 83 Serie Anschluss mit 90°-Winkelstück Wenn Sie sich für den Scan 83 mit einem Winkelstück entscheiden, sollten Sie einen Bogenwinkel wählen, der besseren Zug ergibt. Drehsockel und 90°-Winkelstück Um die optimale Funktion des Drehsockels zu gewährleisten, muss...
MONTAGE Aufbau: Aufstellung Ihres Kaminofens Der Kaminofen muss so aufgestellt werden, dass der eigentliche Kaminofen, das Rauchrohr und der Kamin vollständig gereinigt wer- den können. Abstand zu Möbeln: 900 mm Sie müssen allerdings einschätzen, ob Möbel oder andere Gegenstände durch zu große Nähe zum Kaminofen übermäßig aust- rocknen können.
Seite 15
MONTAGE Installation mit Drehsockel Brennbares Material Bitte merken! Ofen mit Drehsockel nicht raumluftunabhängigen Betrieb ansetzen.
MONTAGE Montage der Naturstein Oberes Modul und Abdeckplatte im Kaminofensockel abnehmen Die Scan 83-5 / Scan 83-6 / Scan 83-7 / Scan 83-8 werden mit losen Natursteinplatten geliefert. Die Steine sollten in der beschriebenen Reihenfolge montiert werden. Achtung! Fangen Sie mit Stein Nr. 1 an.
Seite 21
MONTAGE Das mitgelieferte Dichtungsband (7 m/9 m) auf passende Längen Scan 83-7 / Scan 83-8 kürzen und wie unten gezeigt an den Kaminofenseiten anbringen. Scan 83-5 / Scan 83-6 Dichtungsband Dichtungsband Dichtungsband Dichtungsband Dichtungsband Dichtungsband Tætningsbånd for fedtsten Maxi Scan 83...
Wärmespeicherstein Scan 83 Maxi Modelle Eine Natursteinabdeckung ist als Zubehör erhältlich. Die Naturstein- abdeckung auf das obere Modul setzen. Wärmespeichersteine für die Scan 83 Maxi Modelle (Scan 83-3 / Montage der Natursteinabdeckung 83-4 / 83-7 / 83-8) bestehen aus einem speziellen Material mit hoher Wärmespeicherkapazität.
ZUBEHÖR Montage der Keramikverkleidung Justierschrauben für (Scan 83-5/Scan 83-6) die Deckplatte. Bitte bemerken, dass Keramik ein Naturmaterial ist, und deshalb in Struktur und Form variieren kann. Es können feine Haarrisse in der Glasur vorkommen, welches besonders bei den hellen Farben ersichtlich ist.
Restrauch verschmutzt die Umgebung und hat einen unan- genehmen Geruch. Anzünden Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zün- den das Holz schneller an und halten den Verbrennungsprozess sauber. Niemals flüssige Brennstoffe verwenden! Aufgrund der Größe der Brennkammer des Kaminofens muss das...
BETRIEBSANLEITUNG Allgemeine Hinweise Dauerbetrieb Bitte beachten! Teile des Kaminofens, besonders die Außenflächen, Es ist wichtig, in der Brennkammer eine möglichst hohe Temperatur können im Gebrauch heiß werden. Seien Sie vorsichtig. zu erzielen. Dies führt zu einer optimalen Nutzung des Kaminofens und Brennstoffs sowie zu einer sauberen Verbrennung.
Siehe Seite 29-31, “Wartung”. Fichte Pappel Überprüfung des Kaminofens Die Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Wartung Ihres Kaminofens Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen.
Seite 31
Die obere Rauchumlenkplatte anheben und den Stift entfernen. Die Rauchumlenkplatte mit der Kante zuerst abwärts durch die Brennkammer führen. Die Rauchumlenkplatte um 90° drehen und abwärts durch die Brennkammer führen. Stift for øverste røgvenderplade Scan 85 NAVN: EMNE: TG.NR 19-11-10 MATERIALE: VÆGT:...
FEHLERSUCHE Fehlersuche Die Tür schließt nicht Es kann passieren, dass sich der Schließmechanismus während des Rauchemissionen Transports verschiebt, und dass die Tür nicht schließen kann. Es ist einfach, den Schließmechanismus wieder richtig zu positionieren. • Feuchtes Holz Siehe unten. • Schlechter Kaminzug •...
Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach Meinung von Scan A/S auf- grund von Produktions- oder Konstruktionsfehlern ausgetauscht oder repariert werden müssen.
