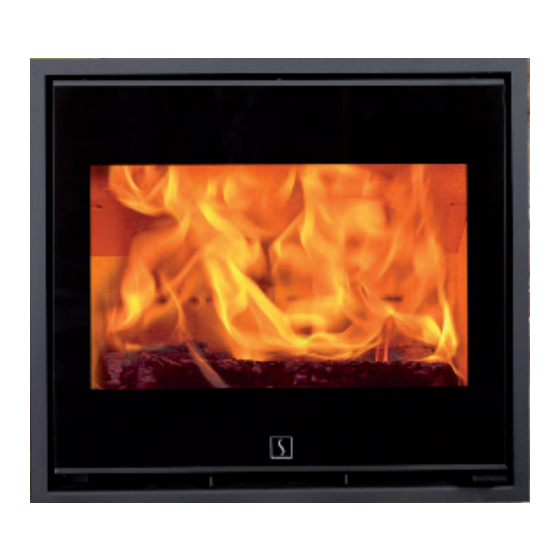

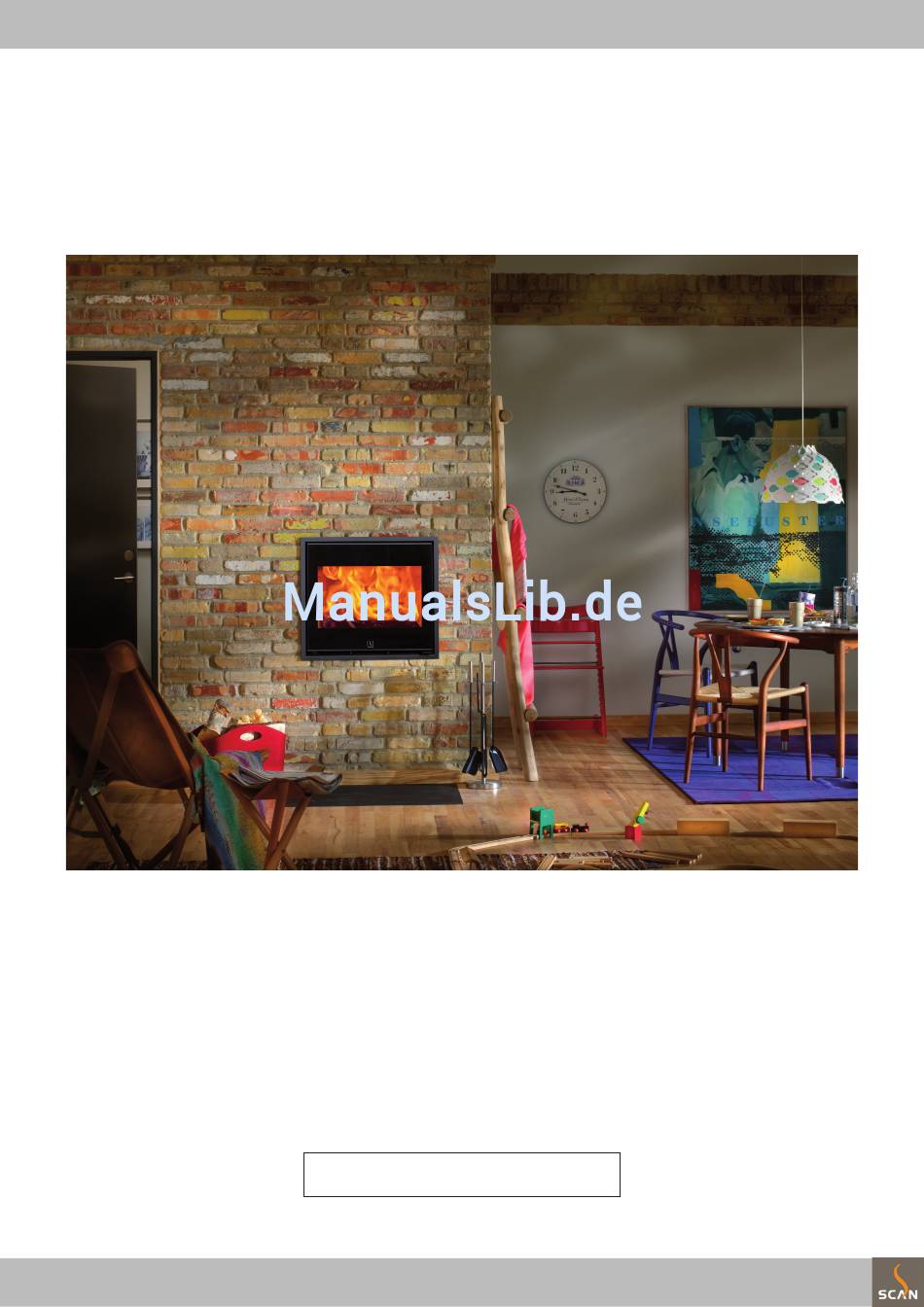

M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G Scan 1001 Herzlichen Glückwunsch zu Ihrem neuen Scan Einbaugerät Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Einbaugerät viel Freude haben werden.
I N H A LT Inhaltsverzeichnis Tecnische Daten ..................3 Scan 1001 versionen Installation Sicherheit Technische Maße und Daten Maßskizze Produktregistriernummer Typenschild Montage ......................6 Türbetätigung Einzelteile Zubehör Demontage der Verpackung Anschlußstutzen Statik des Fußbodens Bodenplatte Einbau in brennbarem Material geschütztem mit Isolierung Einbau in nicht-brennbarem Material Abstand zu Möbeln...
Ausführung der Installation durch einen professio- (schwarze Stahltür, schwarze Kantenumrahmung schwarzer Glasgriff) nellen Monteur. Unser Scan-Fachhändler kann Ihnen einen Monteur in Ihrer Nähe empfehlen. Informationen über unsere Scan Fachhänd- ler erhalten Sie unter scan.dk. Technische Maße und Daten Sicherheit Material: .......
T E C H N I S C H E D AT E N Maßskizze Scan 1001 Mitte externe Verbrennungs- luftsversorgung hinten Mitte externe Verbrennungs- luftsversorgung unten Anschlußstutzen / Oberer Abgang Anschlußstutzen / Hinteren Abgang Scan 1001 Målskitse 91001001 NAVN: EMNE: TG.NR:...
Überprüfungsstandards sowie den Abstand zu brennbaren Materialien angibt. Bitte notieren Sie sich diese Nummer unten, die Sie stets angeben müssen, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufneh- men. Scan 1001 Insert fired by solid fuel...
M O N TA G E Türbetätigung Einzelteile Die Tür öffnet beim Herunterdrücken des Griffs. Die Verkleidung wird gemeinsam mit dem Einsatz auf einer Holzpalette geliefert. In der Brennkammer des Einsatzes befinden sich die folgenden Einzelteile: • Rauchumlenkplatten • Brennkammerplatten (seitlich und hinten) •...
(nicht abnehmen). Den Anschlussstutzen in Pfeilrichtung ziehen beschädigt ist. und abnehmen. Der Scan 1001 wird auf der Palette befestigt ausgeliefert. Wir emp- fehlen, die Tür zu entfernen und alle losen Teile aus der Brennkammer zu nehmen, bevor der Kaminofen von der Palette abgeschraubt wird..
örtlichen Baurichtlinien bezüglich der Größe einer nicht- brennbaren Unterlage einzuhalten, die den Boden um den Kaminofen bedeckt. Der örtliche Scan Fachhändler kann Sie bezüglich der Richtlinien über brennbare Materialien in der Nähe von Kaminöfen beraten. Die Funktion der Bodenplatte besteht darin, den Fußboden und brennbares Material vor eventueller Glut zu schützen.
Seite 9
M O N TA G E Daten für den Einbau des Einsatzes, siehe Abb. 1 Mindest- Scan 1001 maße Bauhöhe über entflammbarem Boden 400 mm Freie Höhe über horizontalem Rauchrohr zu Isoliermaterial 600 mm Freie Höhe über dem Einsatz zu Isoliermateria...
Einbau in nicht mit brennbarem Isoliermaterial Material mit gefüllt werden! Isolierung ent- Luftleitplatte fernt werden. Brennbares Material Isolier- material Opstillingsafstande Scan 1001 91001035 NAVN: EMNE: TG.NR: Scan 1001 Snit i ovn 91001043 NAVN: EMNE: TG.NR: 30-10-12 MATERIALE: VÆGT: DATO:...
Seite 17
Die hinteren Brennkammerplatten müssen so montiert werden, dass Die Bodenplatten so einsetzen, dass die abgeschrägte Kante nach die Öffnungen in den Platten exakt über den Tertiäröffnungen des hinten und abwärts weist. Einsatzes sitzen Nederste røgvenderplade Scan 1001 NAVN: EMNE: MATERIALE: VÆGT: DATO:...
Schornstein austritt, belastet die Umwelt und hat einen störenden Geruch. Anzünden Wir empfehlen, Anzündblöcke oder Ähnliches zu verwenden, die bei Ihrem Scan-Fachhändler erhältlich sind. Durch deren Gebrauch brennt das Holz schneller an und die Verbrennung ist sauberer. Benutzen Sie niemals Anzündflüssigkeit! "Top down" Anzünden 4 Holzscheite ca.
B E F E U E R U N G S A N W E I S U N G Der Schornsteinzug wird durch den Temperaturunterschied innen im Verarbeitung Schornstein und außerhalb des Schornsteins gebildet. Je höher die- Das beste Brennholz bekommt man, wenn der Baum vor dem 1. ser Temperaturunterschied ist, desto besser ist der Schornsteinzug.
Vor Beginn der Reinigung des Kaminofens und des Kehrens des Rau- chrohrs wird empfohlen, die Rauchumlenkplatten herauszunehmen. Überprüfung des Kamineinsatzes Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen.
• aufgrund jeder Änderung des ursprünglichen Zustands des Scan-Produkts oder dessen Zubehörs. Riecht & Geräusche Ihres Kaminofens • Das Reklamationsrecht gilt nur in dem Land, in dem das Scan- • während der ersten Befeuerungen härtet der Lack am Kamin- Produkt ursprünglich geliefert wurde.
Seite 28
Ausgabe: Scan A/S - DK-5492 Vissenbjerg DE 91001500 17.11.2016...
