ALGE-Timing TIMER S4 Handbuch Seite 8

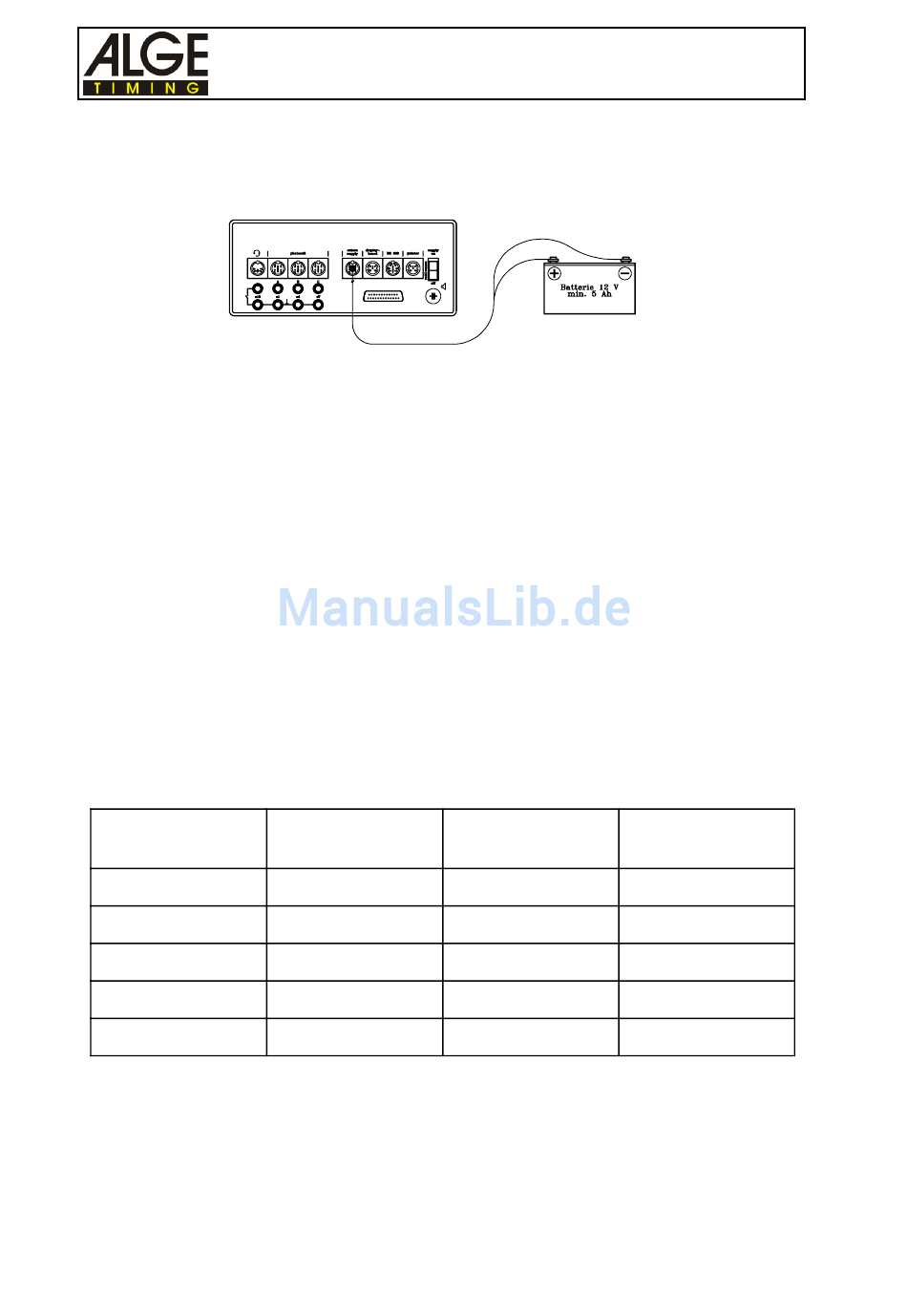

o Anschluß an Externbatterie (12 V, ca. 5 Ah): Das Batteriekabel (005-02) wird auf Wunsch gelie
fert. Baby-Zellen als Stützbatterien einsetzen.
Einstellung des Timer für Akku oder Alkaline Batterien:
Auf der Rückseite des Timer S4 ist eine Bohrung mit Farbfleck (23) die anzeigt, ob der Timer S4
auf Akku oder Wegwerfbatterien geschaltet ist.
- Bohrung (23) ist rot, d.h. Gerät ist auf Akku geschaltet.
- Bohrung (23) ist schwarz, d.h. Gerät ist auf Wegwerfbatterien geschaltet.
Ladezustand der Batterien:
Die Spannung der Batterien kann überprüft werden indem der Schalter (8) nach oben gedrückt
wird. Jetzt wird das eingestellte Programm, die Baudrate der Schnittstelle "display board", "printer"
und "RS232" sowie die Batteriespannung angezeigt.
Weil die Batterien der verschiedenen Firmen unterschiedliche Werte haben und auch die Tempe-
ratur eine wesentliche Rolle spielt, dürfen die Werte der folgenden Tabelle nur als Richtwerte
genommen werden. Die Batteriespannung kann gemessen werden, indem der Kipptaster (8) nach
oben (program/line test) gedrückt wird.
Ladezustand
Voll
3/4 Voll
1/2 Voll
2/4 Voll
Leer
Wenn die Batteriespannung auf 5,5 Volt sinkt, dann wird auf das Display "ENd" geschrieben und
der Timer schaltet sich automatisch ab. Alle Daten bleiben aber weiterhin gespeichert.
Version: D-2004-02-23
Timer S4 für Springreiten
Alkaline Batterien
ca. 8,7 Volt
ca. 8,1 Volt
ca. 7,5 Volt
ca. 6,9 Volt
ca. 6 Volt
NiCd Akkus Instrument Anzeige
ca. 7,2 Volt
ca. 6,9 Volt
ca. 6,9 Volt
ca. 6,9 Volt
ca. 6 Volt
Seite 8
grün/schwarz
grün
grün
grün
grün/rot
