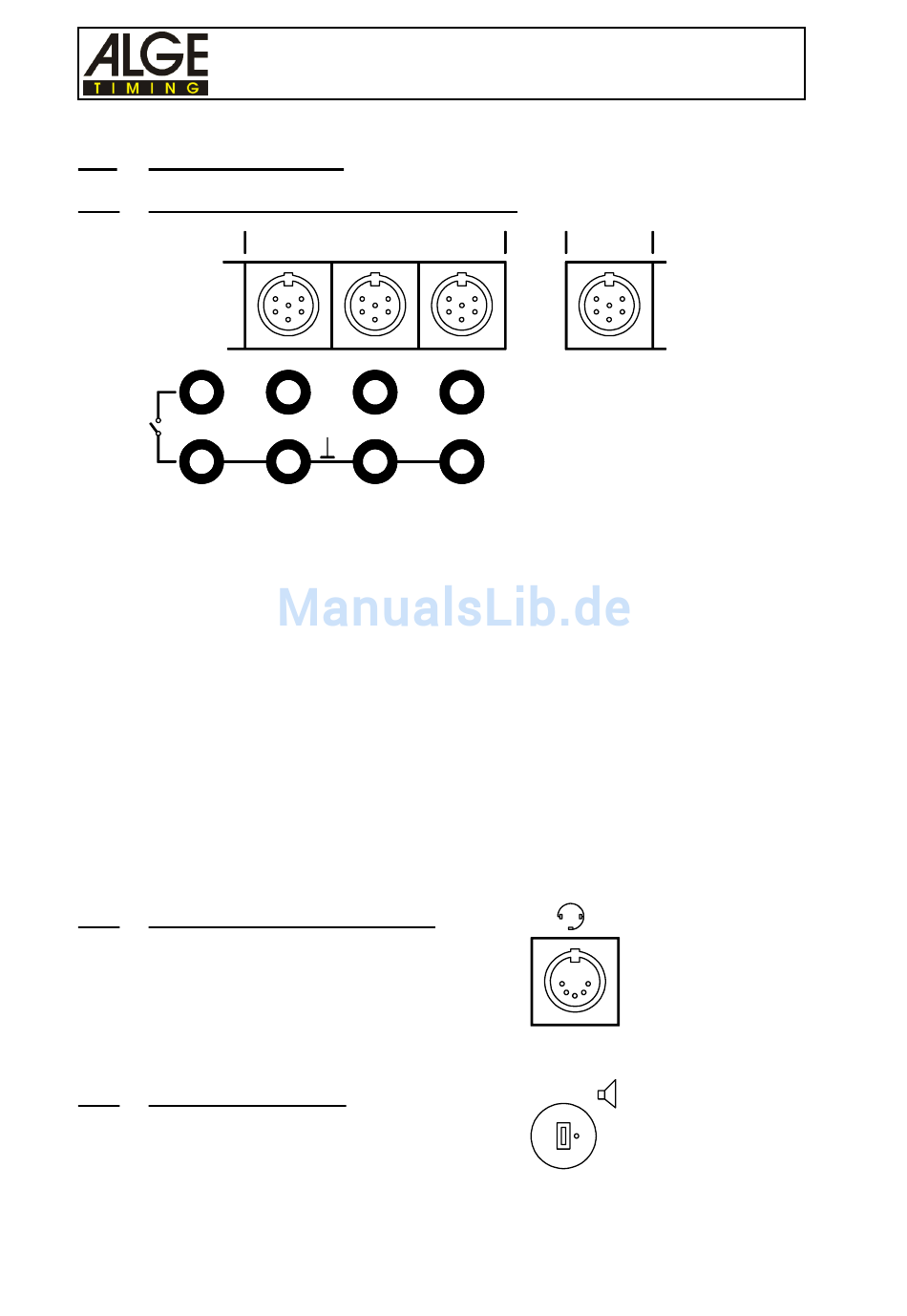

5.1. Anschluß-System
5.1.1.

Lichtschrankenbuchsen und externe Speisung

5
4
c9
Buchse A und A´ (10 und 13):
1 Eingang Kanal 0 (Start)
2 Eingang Kanal 1 (Stop)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 bis 15 Volt)
VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 2 (Zwischenzeit)
Buchse C (12):
1 Eingang Kanal 6 (Start)
2 Eingang Kanal 7 (Stop)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 bis 15 VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 8 (Zwischenzeit)
5.1.2. Anschluß für Sprechgarnitur Q34 (9)
1 Sprechgarnitur Mikrophon
2 gemeinsame Masse
3 Sprechgarnitur Kopfhörer
4 Gemeinsame Masse
5 Kanal 9
5.1.3.

Lautsprecherbuchse (24)

1 Lautsprechersignal
2 gemeinsame Masse
Version: D-2004-02-23
Timer S4 für Springreiten
photocell
1 5 1 5
2 4 2 4
3 3 3
A B
c0 c3
extern
supply
1 5 1
2 4 2
3
C A'
c6
Buchse B (11):
1 Eingang Kanal 3 (Start)
2 Eingang Kanal 4 (Stop)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 bis 15
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 5 (Zwischenzeit)
3 1
5 4
2
1
2
