5.1.4. Display Board - Anschluß der Großanzeigetafel (14)
1 Gemeinsame Masse
2 Ausgang Speisung (6 bis 15 VDC)
3 Ausgang Datenkanal 1
4 Ausgang Speisung (6 bis 15 VDC)
5 Ausgang Datenkanal 2
5.1.5. Printer P4 - Anschluß für Drucker (16)
1 Gemeinsame Masse
2 Ausgang Speisung (6 bis 15 VDC)
3 Ausgang Datenkanal 1
4 Ausgang Speisung (6 bis 15 VDC)
5 Ausgang Datenkanal 1
5.1.6. RS 232c - Anschluß für Computer (15)
1 Daten TXD (Senden)
2 Gemeinsame Masse
3 Daten RXD (Empfangen)
4 Steuerleitung CTS
5 Steuerleitung RTS
6 Leer
7 Ausgang externe Speisung (6 bis 15 VDC)
8 Leer
5.1.7.

Multi Channel Stecker (22)

1 Kanal 9
2 Kanal 0
3 Kanal 2
4 Kanal 3
5 Kanal 7
6 Ausgang Daten (wie Kanal 2 von
"display board" (14))
7 Kanal 10 (I/O 0)
8 Kanal 12 (I/O 2)
9 Kanal 15 (I/O 5)
10 Kanal 17 (I/O 7)
11 Eingang Daten
12 Gemeinsame Masse
13 Ausgang + 5 VDC stabilisiert
Version: D-2004-02-23
Timer S4 für Springreiten
14 15 16 17 18 19 20 21 22 23 24 25
1 2 3 4 5 6 7 8
14 Kanal 1
15 Kanal 5
16 Kanal 8
17 Kanal 6
18 Kanal 4
19 Kanal 11 (I/O 1)
20 Kanal 13
21 Kanal 16 (I/O 6)
22 Kanal 14 (I/O 4)
23 Ausgang externe Speisung (5,3 bis 14,3 VDC)
24 Gemeinsame Masse
25 Externe Speisung (6 bis 15 VDC)

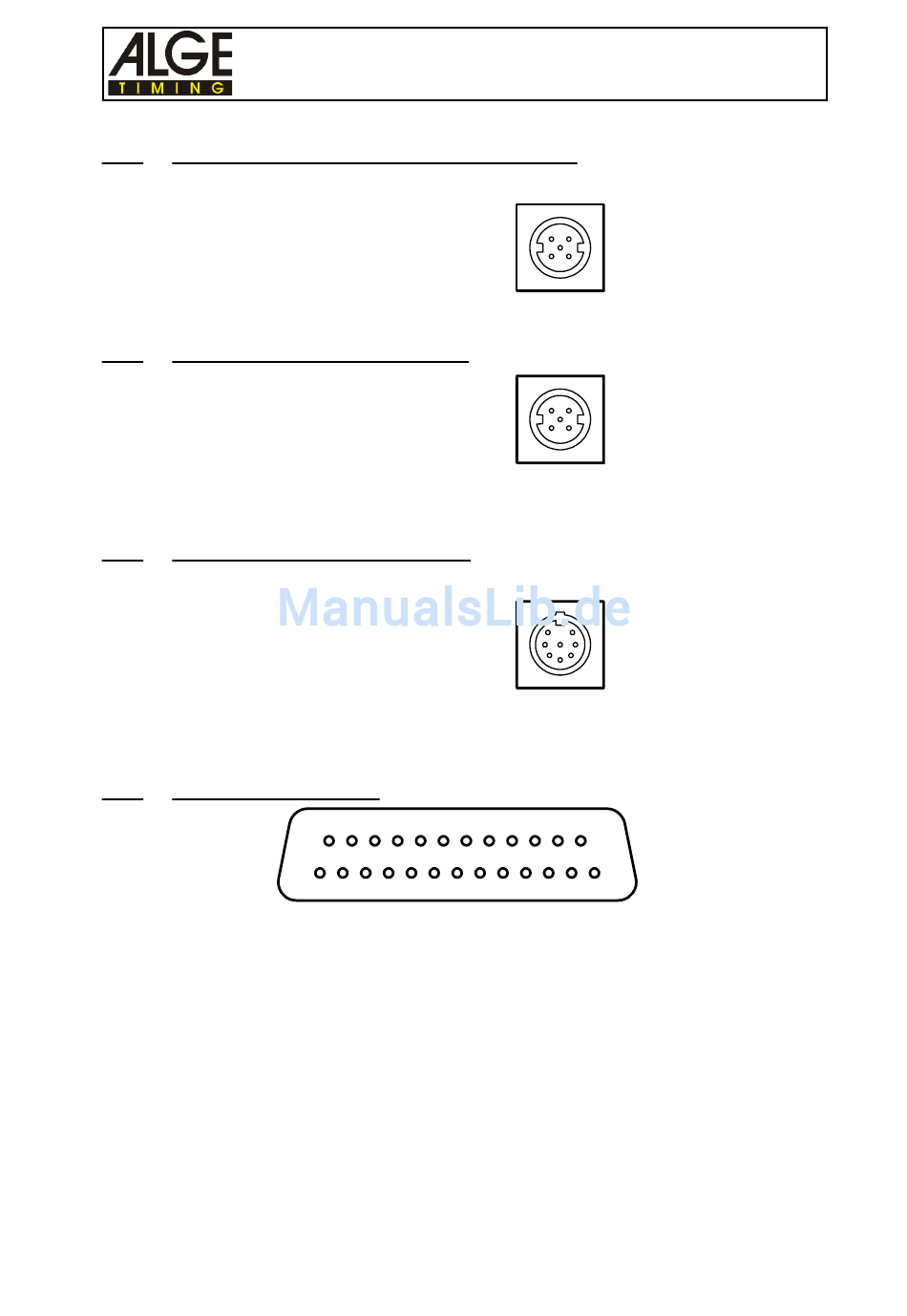

display-
board
5 4
1
2 3
printer
5 4
1
2 3
RS232
8 7
6
3 1
5 4
2
9 10 11 12 13
(I/O 3)
Seite 59
Seite 59
