3.5 Installationshilfen
Die Anschlussklemmen sind auf der Vorderseite durch Öffnen der Frontbleche zugänglich.
Die Kabel können von hinten oder von unten zu den Klemmen geführt werden. Überprü-
fen Sie die Spannung aller Strings bzw. die resultierende Spannung bevor diese an den
Wechselrichter angelegt wird. Die Spannung darf in keinem Betriebszustand (auch nicht
bei Minusgraden) 900 V überschreiten.
GEFAHR
Vor Arbeiten an den Anschlussklemmen muss sichergestellt werden, dass die DC- und
AC-Zuleitungen freigeschaltet sind.

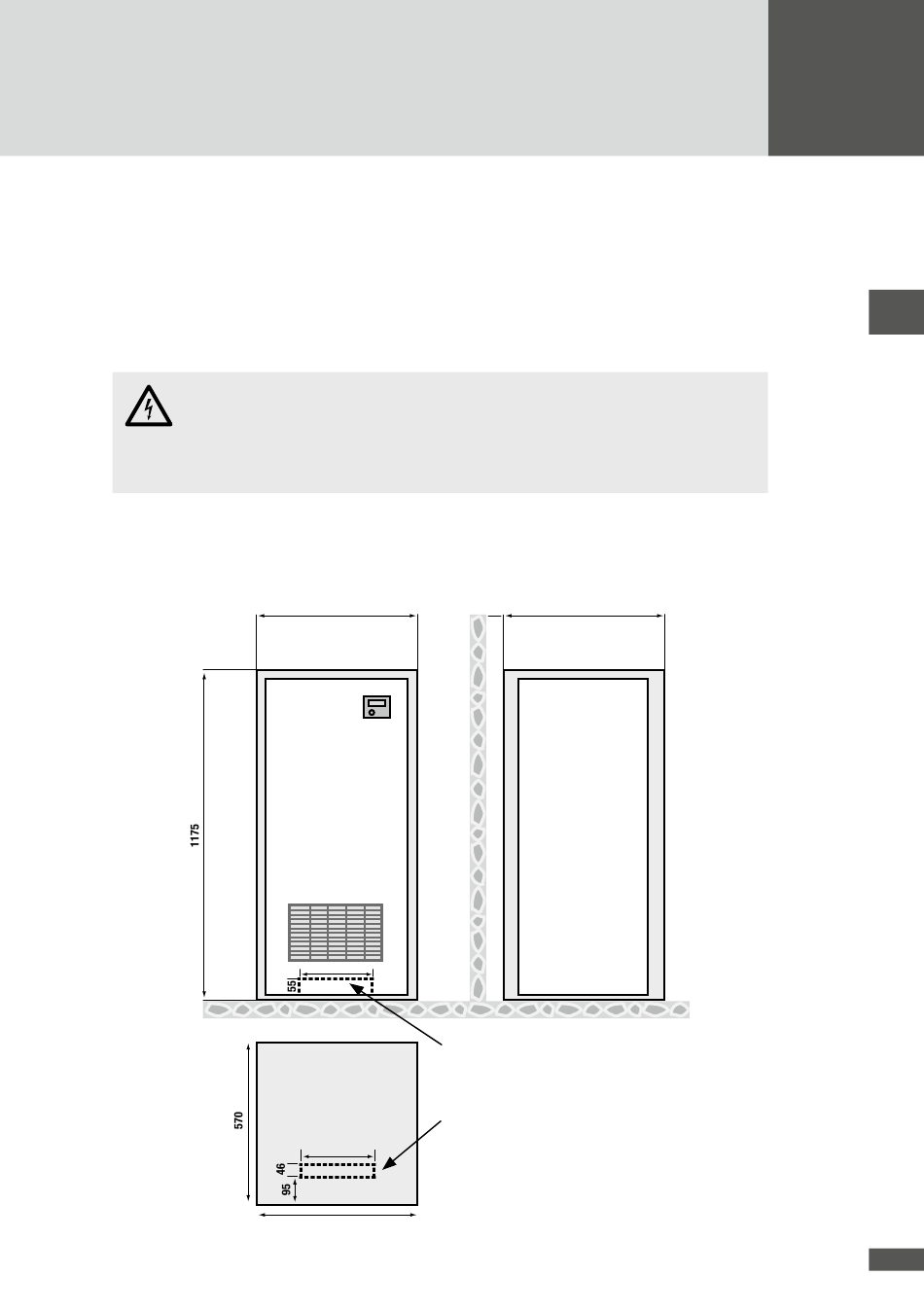

3.5.1 Gehäuseabmessungen SolarMax 20C/25C/30C/35C
SolarMax
570
Ansicht
255
Grundriss
Kabeleinführung von hinten
Kabeleinführung von unten
255
570
150
570
Seitenansicht
