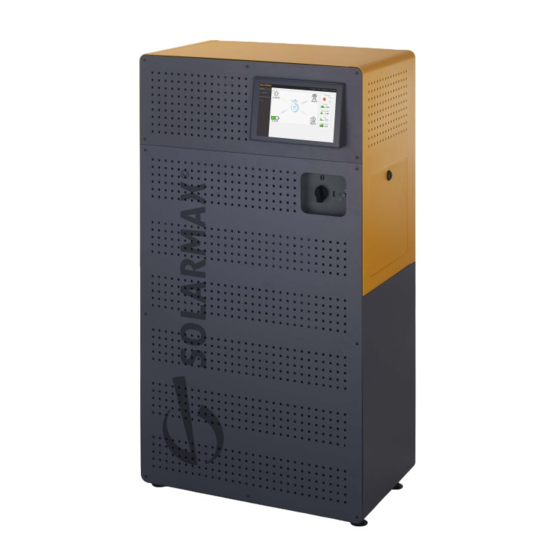

MAX.STORAGE Ultimate
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SolarMax MAX.STORAGE Ultimate

Inhaltszusammenfassung für SolarMax MAX.STORAGE Ultimate

  • Seite 1 MAX.STORAGE Ultimate Installationshandbuch...
  • Seite 2 SOLARMAX GmbH Zur Schönhalde 10 D-89352 Ellzee E-Mail: info@solarmax.com © SOLARMAX GmbH 2022...
  • Seite 3 Eigenverbrauch, senkt die Energiekosten durch Zukauf und steigert Ihren Autarkiegrad. Sprechen Sie einfach Ihren SOLARMAX Partner vor Ort oder uns an, wenn Sie einen neuen „Verbraucher“ sinnvoll einbinden wollen. Wir wünschen Ihnen viel sonnengeladene Energie und Freude mit Ihrem MAX.STORAGE Ultimate.

  • Seite 5: Inhaltsverzeichnis

    Montageort wählen........... . . 19 MAX.STORAGE Ultimate anschließen........20 4.4.1...
  • Seite 6 Außerbetriebnahme ............66 Ausschalten des MAX.STORAGE Ultimate ....... . 66 Entnehmen der Batteriemodule.

  • Seite 8: Hinweise Zur Gerätedokumentation

    15.000 W Bidirektionale DC/DC-Wandler 2.000 W Batterie-Module 3 kWh In der Gerätedokumentation wird der MAX.STORAGE Ultimate in der Ausstat- tung mit fünf Batteriemodulen und fünf bidirektionalen DC/DC-Wandlern dargestellt. Hinweis Die Gerätedokumentation enthält eine Beschreibung der Firmware, die bei Auslieferung aufgespielt wurde. Eine aktualisierte Beschrei- bung der Firmware, nachdem Firmware-Updates aufgespielt wurden, finden Sie unter www.solarmax.com.

  • Seite 9: Verwendete Symbole

    Verwendete Symbole In dieser Gerätedokumentation werden die folgenden Sicherheitshinweise und allgemeinen Hinweise verwendet. GEFAHR! Das Nichtbeachten dieser Sicherheitshinweise kann unmittelbar zu schweren Verletzungen oder zum Tod führen. WARNUNG! Das Nichtbeachten dieser Sicherheitshinweise kann zu schweren Verletzungen führen. VORSICHT! Das Nichtbeachten dieser Sicherheitshinweise kann zu leichten oder mittleren Verletzungen führen.

  • Seite 10: Sicherheit

    Speicherung und Umwandlung elektrischer Energie zu verwenden, die von Photovoltaik-Modulen erzeugt wurde. MAX.STORAGE Ultimate darf nur in Innenräumen betrieben werden, die den Bedingungen der IP20 entsprechen, wie z.B. im Einfamilienhaus, Mehrfamili- enhaus, in größeren Gebäuden oder in Gewerbe- / Bürogebäuden. Die vorge-...

  • Seite 11: Richtlinien

    Hinweis Ergänzende Hinweise zum Umgang mit Batteriemodulen finden Sie in einer separaten Betriebsanweisung. Diese Betriebsanweisung wird den Batteriemodulen beigelegt. Richtlinien Für den Betrieb des MAX.STORAGE Ultimate müssen folgende allgemein gül- tige Richtlinien eingehalten werden: Anwendungsbereich Titel Bezeichnung Brandbekämpfung Einsatz an Photovoltaikanlagen DGUV –...

  • Seite 12: Symbole Am Gerät

    Richtlinien für Transport und Lagerung der Batteriemodule finden Sie in einer separaten Betriebsanweisung. Diese Betriebsanweisung wird den Batteriemodulen beigelegt. Symbole am Gerät Folgende Symbole befinden sich am MAX.STORAGE Ultimate: Symbol Beschreibung Betriebsanweisungen – Bitte lesen und befolgen Sie die dem Gerät beigelegten Anweisungen. Entfernen Sie keine Symbole am Gerät.

  • Seite 13: Beschreibung Des

    ● Höhere Lade- und Entladeleistung ● Mehr Speicherkapazität ● Identifikation des Gerätes Der MAX.STORAGE Ultimate kann anhand der Angaben auf dem Typenschild oberhalb des DC-Schalters eindeutig identifiziert werden. Gerätevarianten Der MAX.STORAGE Ultimate kann in folgenden Gerätevarianten betrieben werden: Mögliche Batteriemodule...

  • Seite 14: Mechanischer Aufbau

    Moduls werden alle elektrischen Verbindungen automatisch herge- stellt. LED-Anzeigen des MAX.STORAGE Ultimate Der Status des MAX.STORAGE Ultimate wird über die Status LED an der Vor- derseite des MAX.STORAGE Ultimate angezeigt. In unten stehender Tabelle erhalten Sie ein Übersicht über die verschiedenen LED-Anzeigen und deren...

  • Seite 15: Funktionalität Der Module

    Farbe Zustand Beschreibung Grün Blinkend Die LED blinkt grün, während die Steuerungseinheit des Gerätes hochfährt. Nach erfolgreichem Start, zeigt die Status-LED den aktuellen Status des Gerätes an. Nach dem Start kann es bis zu 5 Minuten dauern bis der Status aller Komponenten geprüft wurde. Grün Leuchtend Ihr Gerät funktioniert wie gewünscht und alle Komponenten sind im normalen Betriebszustand.

  • Seite 16: Sicherheitseinrichtungen

    Steuerungseinheit über das Display, über die Weboberfläche am PC oder die MAX.STORAGE App an mobilen Geräten bedient werden. Es werden alle Daten des MAX.STORAGE Ultimate erfasst, aufbereitet und unter anderem in Diagrammen zur Auswertung dargestellt. Die Datenlogger-Funktionalität des MaxWeb XPN ist integriert.

  • Seite 17: Abmessungen

    Um ihr Gerät vor Schäden zu schützen, trennt sich der Wech- selrichter vom Netz, sobald die Temperatur noch mehr ansteigt. Abmessungen 660 mm 400 mm 435 mm Abb. 2: Abmessungen des MAX.STORAGE Ultimate Höhe: 1220 mm Tiefe: 400 mm (435 mm mit Display) Breite: 660 mm...

  • Seite 18: Montage Des

    Das Batteriespeichersystem MAX.STORAGE Ultimate ist ein schweres Gerät und muss mindestens von zwei Personen getragen werden. Gehen Sie folgendermaßen vor, um den MAX.STORAGE Ultimate zu tragen: 1. Entfernen Sie die Verpackung des Gerätes. 2. Nehmen Sie die Frontabdeckung des Gerätes ab (siehe Abschnitt 4.4.1).

  • Seite 19: Lieferumfang

    Lagerung Der MAX.STORAGE Ultimate hält die Schutzart IP20 ein und muss in einem trockenen, abgeschlossenen Raum gelagert werden, dessen Umgebungstem- peratur im Bereich von 0 … + 40° C liegt. Achten Sie auf eine staubarme Umgebung! ACHTUNG! Möglicher Geräteschaden! Lagern Sie den MAX.STORAGE Ultimate nie draußen. Auch nicht für kurze Zeit.

  • Seite 20: Max.storage Ultimate Anschließen

    MAX.STORAGE Ultimate bei: Setzen Sie den MAX.STORAGE Ultimate nicht direkter Sonneneinstrahlung ● aus. Montieren Sie den MAX.STORAGE Ultimate an einer frei zugänglichen ● Stelle, damit Servicearbeiten, besonders an der rechten Seite leicht durch- führbar sind. Sobald der MAX.STORAGE Ultimate angeschlossen ist, darf sein Standort nicht mehr verändert werden.

  • Seite 21: Gerät Öffnen

    RAGE Ultimate abzunehmen: 1. Wenn die Status-LED an der Vorderseite blinkt oder leuchtet, drücken Sie den Einschalttaster des MAX.STORAGE Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status- LED komplett erlischt (bis zu 60 Sekunden).
  • Seite 22 MAX.STORAGE Ultimate. Warten Sie mindestens 5 Minuten. 4. Lösen Sie die Schrauben im unteren Bereich der Frontabdeckung des MAX. STORAGE Ultimate und nehmen sie anschließend die Frontabdeckung ab. 5. Führen Sie nun die gewünschten Arbeiten am MAX.STORAGE Ultimate durch.
  • Seite 23 Seitliche Abdeckung Abb. 5: Frontabdeckung des MAX.STORAGE Ultimate Für Wartungsarbeiten oder den Anschluss des MAX.STORAGE Ultimate an die Kommunikationsschnittstellen muss die Abdeckung an der rechten Seite des Gehäuses abgenommen werden. Führen Sie die folgenden Schritte durch, um die seitliche Abdeckung des MAX.

  • Seite 24: Anschlusselemente Des Max.storage Ultimate

    6. Führen Sie nun die gewünschten Anschlussarbeiten am MAX.STORAGE Ultimate durch. 4.4.2 Anschlusselemente des MAX.STORAGE Ultimate Seitliche Anschlüsse Abb. 6: Seitliche Anschlüsse des MAX.STORAGE Ultimate Die Steuerungseinheit ist an der rechten Seite des Gehäuses unter der Abdde- ckung fest verbaut.
  • Seite 25 An der oberen Seite der Steuerungseinheit befinden sich folgende Anschlüsse: Beschriftung Anschlüsse Beschreibung RS485 RS485 Anschuss für Geräte über eine RS485-Schnittstelle An der rechten Seite der Steuerungseinheit befinden sich folgende Anschlüsse Beschriftung Anschlüsse Beschreibung USB-Anschluss für Service-Personal zur Datensi- cherung oder um lokal Updates aufzuspielen. Ethernet Ethernet Ethernet-Anschluss für den Internet-Router,...

  • Seite 26: Anschluss An Den Pv-Generator

    Vorgehen zum Anschließen der DC-Zuleitungen des PV-Generators 1. Wenn die Status-LED des MAX.STORAGE Ultimate blinkt oder leuchtet, drücken Sie den Einschalttaster an der Vorderseite des MAX.STORAGE Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status-LED komplett erlischt (bis zu 60 Sekunden).

  • Seite 27: Anschluss An Das Hausnetz

    4. Schließen Sie die vorkonfektionierten DC-Zuleitungen am Anschlussele- ment an der Rückseite an. Die DC-Zuleitungen sind dann ordnungsgemäß angeschlossen, wenn Sie beim Einrasten der Steckverbindung ein leises Klicken hören. Abb. 8: DC-Anschluss des MAX.STORAGE Ultimate Pos. MPP-Tracker 4.4.4 Anschluss an das Hausnetz...
  • Seite 28 ● zierten Umgebungstemperaturen nicht überschritten werden. WARNUNG! Gefahr durch Feuer! Schließen Sie zwischen MAX.STORAGE Ultimate und AC-Sicherung zum Netz keine Verbraucher an. Diese 230 V AC-Verbindung ist nicht gegen hohe Ströme und Fehlerströme abgesichert, die vom MAX. STORAGE Ultimate kommen.
  • Seite 29 Vorgehen zum Anschließen der AC-Zuleitung zum Hausnetz 1. Wenn die Status-LED des MAX.STORAGE Ultimate blinkt oder leuchtet, drücken Sie den Einschalttaster an der Vorderseite des MAX.STORAGE Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status-LED komplett erlischt (bis zu 60 Sekunden).

  • Seite 30: Anschluss Der Kommunikationsschnittstellen

    4.4.5 Anschluss der Kommunikationsschnittstellen Übersicht der Kommunikationsschnittstellen KNX+ KNX- COM4 COM3 COM2 COM1 Abb. 10: Übersicht der Kommunikationsschnittstellen...
  • Seite 31 1. Wenn die Status-LED blinkt oder leuchtet, drücken Sie den Einschalttaster an der Vorderseite des MAX.STORAGE Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status- LED komplett erlischt (bis zu 60 Sekunden).
  • Seite 32 Beachten Sie beim Anschluss eines Gerätes an die S0-Schnittstelle die Polarität. Folgende Anschlussklemmen stehen Ihnen zum Anschluss von Energiezäh- lern zur Verfügung: Beschriftung Klemme Beschreibung S0 Input Impulseingang (Pluspol) A– Impulseingang (Minuspol) Impulseingang (Pluspol) B– Impulseingang (Minuspol) S0-Schnittstelle S0 + S0 - MAX.STORAGE Ultimate Steuerungseinheit...
  • Seite 33 Ultimate: ≤ 30 Meter. Installieren Sie MaxRemote-Gerät möglichst nahe beim MAX.STORAGE Ultimate. Der MAX.STORAGE Ultimate verfügt über 8 Digitaleingänge (IN1 bis IN8). ● Somit sind bis zu 256 Eingangssignalkonfigurationen mit entsprechenden Leistungsvorgaben möglich. Folgende Anschlussklemmen stehen Ihnen zum Anschluss von MaxRemote- Geräten zur Verfügung:...
  • Seite 34 Bezug für NO und NC NO1 … NO4 Normally Open (Arbeitskontakt) Relay-Kontakte Abb. 13: Ausgangsbeschaltung Relayausgänge Externe Alarmeingänge An die externen Alarmeingänge des MAX.STORAGE Ultimate können Sie externe Alarmgeber anschließen, um z.B. die Funktion eines Ventilators oder AC-Trenners zu überwachen.
  • Seite 35 Analoge Messeingänge für Einstrahlungs- und Temperatursensoren (Optional) Folgende Anschlussbedingungen für Einstrahlungs- und Temperatursensoren müssen erfüllt sein: Die Entfernung zwischen dem Sensor und MAX.STORAGE Ultimate darf ● maximal 30 m betragen. Die Genauigkeit der Messeingänge beträgt ca. +/– 5 % des Endausschlags ●...

  • Seite 36: Anschluss Eines Modbus Tcp Power Meter

    Verfügung. 4.4.6 Anschluss eines Modbus TCP Power Meter Zum Erfassen der Einspeise-/Bezugsleistung oder der Eigenverbrauchsleis- tung muss ein Modbus TCP Power Meter an den MAX.STORAGE Ultimate ange- schlossen werden. Kompatible Modbus TCP Power Meter können auf Anfrage mitgeliefert werden. Für den MAX.STORAGE Ultimate werden folgende Modbus TCP Power Meter unterstützt:...
  • Seite 37 GEFAHR! Lebensgefahr durch Stromschlag! Stellen Sie sicher, dass die Zuleitungen während der Anschlussar- beiten spannungsfrei sind. Die Anschlussarbeiten dürfen nur von einer qualifizierten Elektro- fachkraft und unter Einhaltung der anerkannten Regeln der Technik und der Vorschriften zum Personenschutz durchgeführt werden. Hinweis Detaillierte Informationen zur Handhabung des Modbus TCP Power Meters, entnehmen Sie bitte der Anleitung, die dem Gerät beiliegt.
  • Seite 38 1. Wenn die Status-LED blinkt oder leuchtet, drücken Sie den Einschalttaster an der Vorderseite des MAX.STORAGE Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status- LED komplett erlischt (bis zu 60 Sekunden).

  • Seite 39: Einsetzen Der Batteriemodule

    Durch mechanische Beschädigungen oder durch Öffnen der Batte- riemodule kann es zu Erwärmung oder zu Kurzschlüssen kommen. Dies könnte zu Brand oder Explosion der Module führen. MAX.STORAGE Ultimate bzw. dessen Batteriemodule dürfen nur in nicht explosionsgefährdeten Bereichen gelagert und betrieben werden. Die Batteriemodule müssen vor mechanischen Beschädi- gungen, z.B.
  • Seite 40 Führen Sie folgende Schritte zum Einsetzen der Batteriemodule aus: 1. Wenn die Status-LED blinkt oder leuchtet, drücken Sie den Einschalttaster an der Vorderseite des MAX.STORAGE Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status- LED komplett erlischt (bis zu 60 Sekunden).
  • Seite 41 7. Schieben Sie die Batteriemodule mit der Rückseite voran vorsichtig in den Einschubbereich an der Unterseite des Gehäuses des MAX.STORAGE Ulti- mate. Im Geräterack ist nun nur noch die Vorderseite des Batteriemoduls sichtbar. Steckkontakte Abb. 17: Vorder-/Rückseite der Batteriemodule 8. Sichern Sie die eingeschobenen Batteriemodule mit der zuvor entfernten Befestigungsschraube (Senkkopfschraube M4x12).

  • Seite 42: Gerät Schließen

    Schritte aus: 1. Platzieren Sie die untere Frontabdeckung des MAX.STORAGE Ultimate vor dem Gerät. 2. Befestigen Sie die untere Frontabdeckung mit sieben Schrauben. 3. Sie können nun den MAX.STORAGE Ultimate in Betrieb nehmen (siehe Abschnitt Nachrüsten von Moduleinschüben Batteriemodul 1...

  • Seite 43: Nachrüsten Von Batteriemodulen

    Vorschriften zum Personenschutz durchgeführt werden. Der MAX.STORAGE Ultimate kann mit bis zu fünf Batteriemodulen ausge- rüstet werden. Haben Sie den MAX.STORAGE Ultimate mit weniger als fünf Batteriemodulen bestellt, so haben sie nachträglich jederzeit die Möglichkeit, Batteriemodule nachzurüsten. Gehen Sie dazu wie folgt vor: 1.

  • Seite 44: Nachrüsten Von Bidirektionalen Dc/Dc-Wandlermodulen

    Vorschriften zum Personenschutz durchgeführt werden. Der MAX.STORAGE Ultimate kann mit bis zu fünf DC/DC-Wandlern ausge- rüstet werden. Haben Sie den MAX.STORAGE Ultimate mit weniger als fünf DC/DC-Wandlern bestellt, so haben sie nachträglich jederzeit die Möglichkeit, DC/DC-Wandler nachzurüsten. Gehen Sie dazu wie folgt vor: 1.
  • Seite 45 Abschnitt 5.3). 9. Die DC/DC-Wandler müssen nun vom Service freigeschaltet werden. Kon- taktieren Sie dazu den Service unter www.solarmax.com. Teilen Sie dem Service die Seriennummer des MAX.STORAGE Ultimate und die Anzahl und die Seriennummer der Module, die nachgerüstet wurden, mit.

  • Seite 46: Inbetriebnahme

    Zur Schönhalde 10 89352 Ellzee E-Mail: hotline@solarmax.com Voraussetzungen für die Inbetriebnahme Um den MAX.STORAGE Ultimate in Betrieb zu nehmen, müssen folgende Vor- aussetzungen erfüllt sein: Der MAX.STORAGE Ultimate ist vollständig montiert und elektrisch ange- ● schlossen. Alle Abdeckungen z.B. der Batterien und DC/DC-Wandler sind montiert.

  • Seite 47: Inbetriebnahme Des Max.storage Ultimate Über Die Weboberfläche

    MAX.STORAGE Ultimate. 5.4.1 Verbinden mit der MAX.STORAGE Ultimate Weboberfläche Verbinden Sie eine Ethernet-Schnittstellen des MAX.STORAGE Ultimate über ein Ethernet-Kabel mit Ihrem Gerät (Laptop, PC), um den MAX.STORAGE Ulti- mate über die Weboberläche zu konfigurieren. Eine detaillierte Beschrei- bung zum Anschluss eines Gerätes an die Ethernet-Schnittstelle finden Sie in Abschnitt 4.4.5.
  • Seite 48 Einstellungen eine Verbindung zum MAX.STORAGE Ultimate herstellen. Hinweis Vergewissern Sie sich, dass ihre Eingaben korrekt sind. Bei Fehlein- gaben besteht die Gefahr, dass der MAX.STORAGE Ultimate nach einem Neustart über die Ethernet Schnittstelle nicht mehr erreichbar ist. Notieren Sie sicherheitshalber die eingestellten Werte, bevor Sie den MAX.STORAGE Ultimate neu starten.

  • Seite 49: Anmelden An Der Max.storage Ultimate Weboberfläche

    5.4.2 Anmelden an der MAX.STORAGE Ultimate Weboberfläche Führen Sie folgende Schritte aus, um sich an der MAX.STORAGE Ultimate Weboberfläche anzumelden: 1. Geben Sie in Ihrem Webbrowser entweder die Adresse http://192.168.1.234 (voreingestellt) oder die von Ihnen konfigurierte IP-Adresse ein. Der MAX.
  • Seite 50 Anmelden funktioniert nicht? Ist das Anmelden fehlgeschlagen, informieren Sie das SOLARMAX Service Center. Drücken Sie dazu im Login-Menü des MAX.STORAGE Ultimate die Schaltfläche ? Support. Sie erhalten folgendes Menü: Abb. 21: Informationen zur Support-Hotline Im Menü erscheinen folgende Informationen zu Ihrer Anlage: Anlagenname ●...

  • Seite 51: Einstellen Der Sprache Für Die Max.storage Ultimate

    Sie am MAX.STORAGE Ultimate angemeldet sind. Konfiguration des MAX.STORAGE Ultimate mit dem Einrichtungs-Wizard Der Wizard hilft Ihnen bei der Konfiguration Ihres MAX.STORAGE Ultimate. Um den Wizard vollständig auszuführen, muss der MAX.STORAGE Ultimate mit dem Internet verbunden sein. Nachdem Sie sich an der Weboberfläche des MAX.STORAGE Ultimate ange-...

  • Seite 52: Netzwerkeinstellungen

    Im Menü „LAN-Einstellungen“ können Sie LAN-Einstellungen für den MAX. STORAGE Ultimate konfigurieren. Wenn Sie die IP-Adresse des MAX.STORAGE Ultimate automatisch vom DHCP- Server beziehen wollen, müssen Sie die Schaltfläche IP-Adresse automatisch via DHCP beziehen markieren. Danach sind keine weiteren Einstellungen nötig.
  • Seite 53 IP-Adresse des Gateway eingeben, um mit dem Internet zu kommunizieren. Nameserver Sie haben die Möglichkeit, eine Nameserver-Adresse für den MAX.STORAGE Ultimate einzugeben. Sie müssen die korrekte IP-Adresse des Nameservers eingeben, um mit dem Internet zu kommunizieren Aktualisieren Klicken Sie auf die Schaltfläche Aktualisieren, um die aktuellen Daten Ihrer LAN-Verbindung anzuzeigen.
  • Seite 54 Schaltfläche Test starten, um den Test durchzuführen. Im nebenstehenden Feld wird angezeigt, ob der Test erfolgreich war oder nicht. Folgende Status- meldungen können erscheinen: Der Test, ob der MAX.STORAGE Ultimate mit dem Portal Test - Ausstehend Portal verbunden ist oder ob der VPN-Zugang aktiv ist, wurde noch nicht ausgeführt.

  • Seite 55: Systemeinstellungen

    Passwort ein, mit dem sie sich am MAX.PORTAL anmelden. Klicken Sie auf die Schaltfläche Next, um den Wizard fortzusetzen. 5.5.3 Systemeinstellungen Abb. 27: Menü Systemeinstellungen In diesem Menü können Sie den Gerätenamen und die Systemzeit einstellen, die in der MAX.STORAGE Ultimate Weboberfläche angezeigt werden sollen.
  • Seite 56 Geben sie in diesem Feld ihre Email-Adresse ein, mit der Portal Sie sich in Zukunft am MAX.PORTAL anmelden möchten. Sobald der MAX.STORAGE Ultimate den ersten Daten- satz an das MAX.PORTAL gesendet hat, erhalten Sie per E-Mail Ihre Zugangsdaten. Zeit vom Browser Klicken Sie auf die Schaltfläche Zeit vom Browser über-...

  • Seite 57: Konfigurieren Der Sensoren Zur Leistungsmessung

    5.5.4 Konfigurieren der Sensoren zur Leistungsmessung Modbus-TCP Zähler Abb. 28: Konfigurieren der Modbus-TCP-Sensoren zur Leistungsmessung Bei der Verwendung eines Modbus TCP Zählers können folgende Parameter eingestellt werden: Aktiv Markieren Sie die Schaltfläche, wenn ein Modbus TCP Zähler angeschlossen ist. Hersteller: Wählen Sie in diesem Menü...
  • Seite 58 S0-Zähler Abb. 29: Konfigurieren der S0-Sensoren zur Leistungsmessung An die S0-Schnittstelle des MAX.STORAGE Ultimate können Energiezähler mit entsprechender Schnittstelle angeschlossen werden. Mit dem Energiezähler kann die erzeugte Energie einer PV-Anlage erfasst werden. Die Definition der Schnittstelle entspricht der Norm EN 62053-31. Folgende Parameter der S0-Schnittstelle können konfiguriert werden:...

  • Seite 59: Geräteeinstellungen

    ● Installierte Leistung in Wp ● Ländereinstellung für den MAX.STORAGE Ultimate Der MAX.STORAGE Ultimate muss für das Land konfiguriert werden, in dem er betrieben wird. Hinweis Ohne eine korrekte Ländereinstellung kann der MAX.STORAGE Ulti- mate nicht in den Netzbetrieb wechseln.
  • Seite 60 Abb. 31: Ländereinstellungen Führen Sie folgende Schritte durch, um den MAX.STORAGE Ultimate auf die spezifische Ländernorm einzustellen: Hinweis Information zur Netzanschluss-Norm und zum Blindleistungs-Modus erhalten Sie von Ihrem Energieversorgungsunternehmen (EVU). 1. Klicken Sie beim Menüpunkt „Netzanschluss-Norm:“ auf die Schaltfläche „Werte abfragen“, um die aktuell eingestellte Ländernorm abzufragen.

  • Seite 61: Alarmeinstellungen

    5.5.6 Alarmeinstellungen Im Menü „Alarm-Versand“ haben Sie die Möglichkeit, bis zu drei Empfänger festzulegen, an die Alarme verschickt werden sollen. Folgende Empfänger- daten können eingestellt werden: Abb. 32: Einstellungen für Alarmversand Alarmstufe: Sie haben die Möglichkeit Alarme verschiedener Warnstufen per E-Mail an unterschiedliche oder mehrere Empfänger zu versenden.
  • Seite 62 Abb. 33: Fertigstellen des Konfigurations-Wizards...

  • Seite 63: Bedienen Des Max.storage Ultimate Über Die Weboberfläche

    Bedienen des MAX.STORAGE Ultimate über die Weboberfläche Mit Hilfe der MAX.STORAGE Ultimate Weboberfläche können Sie Ihre Anlage- daten über einen Internet-Browser sowohl an einem Rechner als auch über ein Mobilgerät abrufen. Nachdem Sie sich an der MAX.STORAGE Ultimate Weboberfläche oder über Ihren Webbrowser an der Weboberfläche angemeldet haben, erscheint am...
  • Seite 64 Bedienhandbuch Über die Bedienoberfläche können Sie Anlagedaten, Energiedaten, Alarm- daten, Daten zu angeschlossenen Geräten sowie Systemdaten auslesen und konfigurieren. Eine detaillierte Beschreibung zur Bedienung des MAX.STORAGE Ultimate über die Homepage oder die App finden Sie im Download-Bereich unserer Homepage www.solarmax.com.

  • Seite 65: Störungen

    Verfügung. Wir benötigen von Ihnen folgende Angaben: Geräte-Typ ● Serien-Nummer S/N ● Installationsort ● Information zur vorliegenden Störung (Statusmeldung etc.) ● Erreichbarkeit Die Kontaktdaten des SOLARMAX Service Centers finden Sie auf der Rück- seite dieser Installationsanleitung oder unter www.solarmax.com.

  • Seite 66: Wartung Und Reinigung

    1. Wenn die Status-LED blinkt oder leuchtet, drücken Sie den Einschalttaster an der Vorderseite des MAX.STORAGE Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status- LED komplett erlischt (bis zu 60 Sekunden).

  • Seite 67: Entnehmen Der Batteriemodule

    DC-Trennschalter Einschalter Status LED Abb. 36: DC-Trennschalter des MAX.STORAGE Ultimate ausgeschaltet 2. Lösen Sie die Sicherungen der AC-Zuleitungen am Anschlusskasten des Hauses. GEFAHR! Lebensgefahr durch Stromschlag! Nach der Freischaltung verbleibt bis zu 5 Minuten eine hohe Rest- spannung im MAX.STORAGE Ultimate.
  • Seite 68 GEFAHR! Gefahr durch Flusssäure-Vergiftung! Bei Bränden von Lithium-Ionen-Batterien kann es durch die starke Wärmeentwicklung zu einer kritischen Gefährdung durch Flusssäure (HF) kommen, Flusssäure kann auch bei austretendem Elektrolyt in Verbindung mit Feuchtigkeit entstehen. Suchen Sie beim Brand eines Batteriemoduls oder bei austretendem Elektrolyt immer einen Arzt auf.

  • Seite 69: Demontage Des Max.storage Ultimate

    Sie das Altgerät demontieren. GEFAHR! Lebensgefahr durch Stromschlag! Komponenten im MAX.STORAGE Ultimate stehen unter gefährlich hoher Spannung. Sie müssen den MAX.STORAGE Ultimate, wie in diesem Kapitel beschrieben, vollständig spannungsfrei schalten, bevor Sie ihn demontieren. WARNUNG! Verletzungsgefahr durch Lichtbogen! Wenn die DC-Zuleitungen unter Last herausgezogen werden, können...

  • Seite 70: Entsorgung

    Führen Sie folgende Schritte aus, um den MAX.STORAGE Ultimate vollständig spannungsfrei zu schalten: 1. Schalten Sie den externen DC-Trennschalter in Position „0“ (siehe Abb. 36). 2 Lösen Sie die Sicherungen der AC-Zuleitungen am Anschlusskasten des Hauses. 3. Öffnen Sie den MAX.STORAGE Ultimate (siehe Abschnitt 4.4.1).

  • Seite 71: Technische Daten

    10 Technische Daten 10.1 Allgemein MAX.STORAGE Ultimate Ausstattung Wechselrichter SOLARMAX Bidirektionale Wandler max. 5 x 2 kW Batteriemodule max. 5 x Li Ion Steuerungseinheit Energiemanager Wechselrichtertopologie transformatorlos DC-Trennschalter integriert Gehäuse Aluminium Umgebungs- Schutzart IP20 bedingungen Temperaturbereich für Betrieb und 0 … +40°C...

  • Seite 72: Wechselrichter

    10.2 Wechselrichter MAX.STOARGE Gerätetyp (AC-leistung) Eingangs- MPP-Spannungsbe- 160 ... 160 ... 160 ... 160 ... 160 ... größen 750 V 750 V 750 V 750 V 750 V reich MPP-Spannungs- 300 ... 380 ... 470 ... 400 ... 470 ... bereich bei 750 V 750 V...

  • Seite 73: Bidirektionale Dc / Dc-Wandler

    10.3 Bidirektionale DC / DC-Wandler Nennleistung 2 kW Ein/Ausgangsspannung (Batterie) 40 … 60 VDC Ein/Ausgangsspannung (Wechselrichter) 550 ... 750 VDC Arbeitsfrequenz 100 kHz Gewicht 1,3 kg 10.4 Batteriemodule Technologie Lithium Ionen Batteriemanagement integriert Nominale Spannung 51,1 V Nominale Kapazität 60 Ah Nominale Energie 3,0 kWh Maximaler Strom...

  • Seite 74: Allgemeine Garantiebedingungen Für Solarmax Produkte

    Benutzung des Produktes und Ausschlüsse gemäß der unter Ausschluss der BASIC-Garantieleistungen festgelegten Bestimmungen. 1.3 Die Basic-Garantieleistungen werden nur in den von SOLARMAX zum Zeitpunkt der Installation freigegebenen Ländern kostenlos erbracht. Bitte klären Sie dies mit Ihrem Händler ab. Eine aktuelle Liste dieser Länder finden Sie in der Anlage oder auf unserer Homepage.
  • Seite 75 Abweichende schriftliche Zusagen von SOLARMAX gehen vor. Voraussetzungen der BASIC Garantie und Geltendmachung 3.1 Ein Garantiefall unter dieser BASIC Garantie liegt vor, wenn das SOLARMAX-Gerät innerhalb der BASIC-Garantiedauer im Sinne der Ziffer 2.1 defekt ist. Das SOLARMAX- Gerät ist defekt im Sinne dieser BASIC Garantie, wenn ein Material- und / oder Verar- beitungsfehler vorliegt, der die Funktionsfähigkeit beeinträchtigt (Materialgarantie).
  • Seite 76 4.1 Im Garantiefall und sofern die übrigen Voraussetzungen unter diesen Garantie- bedingungen erfüllt sind, wird das defekte Gerät bzw. Geräteteil, sofern dies nicht unverhältnismäßig oder unmöglich ist, durch die SOLARMAX nach deren Wahl inner- halb einer angemessenen Frist, wie unten dargestellt, instandgesetzt, durch ein gleichwertiges Ersatzteil ausgetauscht oder die Funktionsfähigkeit durch Software-...
  • Seite 77 Abweichende schriftliche Zusagen von SOLARMAX gehen vor. Kostenlose Software-Aktualisierungen ● SOLARMAX hat das Recht, die Betriebsführung jederzeit im Sinne der Garantie zu opti- mieren, d. h. Eckdaten und Funktionen zum Betrieb und zur Lebenserhaltung qualitativ zu ändern und System- und Batterieleistung bzw. Batterie-Entladetiefe zur Optimierung der Batterielebensdauer mit den Mitteln der Fernwartung und -regelung anzupassen.
  • Seite 78 Kosten bei nicht berechtigten Garantieansprüchen Macht der Kunde gegenüber SOLARMAX Ansprüche aufgrund eines Defektes geltend und stellt sich bei Überprüfung des SOLARMAX-Geräts heraus, dass kein den Garantie- fall auslösender Defekt vorliegt und / oder infolge der in den Garantiebestimmungen aufgeführten Umstände kein Anspruch aus dieser BASIC Garantie besteht, unterbreitet SOLARMAX dem Kunden einen Kostenvoranschlag mit einem Reparaturangebot, wel- ches der Garantienehmer annehmen oder ablehnen kann.
  • Seite 79 ● Gerätedokumentation beschriebenen Wartungsbedingungen Garantieausschluss Zusätzlich zu den in Ziffer 7 genannten Gründen behält sich SOLARMAX das Recht vor, die Garantie vorübergehend oder endgültig auszuschließen, wenn die Parameter der Anlage eine einwandfreie Funktion der Geräte nicht zulassen (beispielweise bei Vorliegen eines unter Ziffer 7 Ausschluss der BASIC Garantieleistungen genannten Parameters).
  • Seite 80 Zentralwechselrichter: Die Verlängerung der Garantie kann innerhalb von 3 Monaten nach Kaufdatum, spätes- tens jedoch innerhalb von 6 Monaten nach Auslieferung des Geräts durch SOLARMAX oder dessen Fachhändlerpartner beantragt werden. Später eingehende Bestellungen von Optionalen Garantieverlängerungen können von SOLARMAX abgelehnt werden.
  • Seite 81 Augsburg / Deutschland, sofern dies gesetzlich zulässig ist. 12. Schlussbestimmungen 12.1 Die Garantie gilt unabhängig von der Mängelhaftung des Verkäufers (SOLARMAX oder dessen Fachhändlerpartner) aus dem Kaufvertrag mit dem Garantienehmer und lässt diese unberührt. Durch die BASIC Garantie werden mögliche Ansprüche aus dem Produkthaftungsgesetz gegenüber SOLARMAX als Hersteller nicht eingeschränkt.

  • Seite 82: Solarmax Service Center

    SOLARMAX Service Center Auf unserer Website finden Sie alle Kontaktinformationen: www.solarmax.com Hotline: + 49 8283 997 902 810 + 41 315281165 + 49 8283 997 902 99 Mail hotline@solarmax.com 2022 / 06 de...
