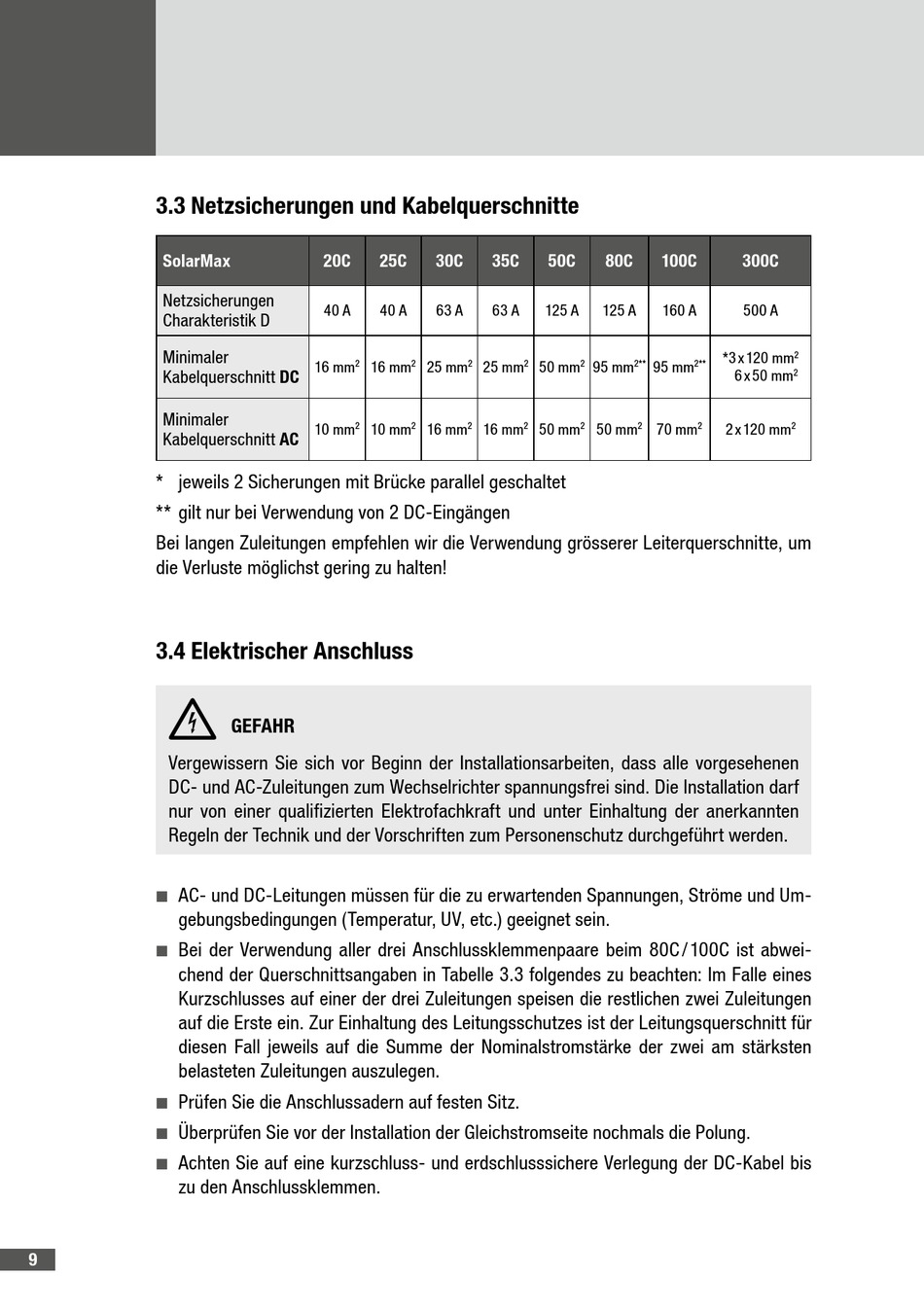

3.3 Netzsicherungen und Kabelquerschnitte
SolarMax
Netzsicherungen
Charakteristik D
Minimaler
Kabelquerschnitt DC
Minimaler
Kabelquerschnitt AC
* jeweils 2 Sicherungen mit Brücke parallel geschaltet
** gilt nur bei Verwendung von 2 DC-Eingängen
Bei langen Zuleitungen empfehlen wir die Verwendung grösserer Leiterquerschnitte, um
die Verluste möglichst gering zu halten!
3.4 Elektrischer Anschluss
Vergewissern Sie sich vor Beginn der Installationsarbeiten, dass alle vorgesehenen
DC- und AC-Zuleitungen zum Wechselrichter spannungsfrei sind. Die Installation darf
nur von einer qualifizierten Elektrofachkraft und unter Einhaltung der anerkannten
Regeln der Technik und der Vorschriften zum Personenschutz durchgeführt werden.
AC- und DC-Leitungen müssen für die zu erwartenden Spannungen, Ströme und Um-
n
gebungsbedingungen (Temperatur, UV, etc.) geeignet sein.
Bei der Verwendung aller drei Anschlussklemmenpaare beim 80C / 100C ist abwei-
n
chend der Querschnittsangaben in Tabelle 3.3 folgendes zu beachten: Im Falle eines
Kurzschlusses auf einer der drei Zuleitungen speisen die restlichen zwei Zuleitungen
auf die Erste ein. Zur Einhaltung des Leitungsschutzes ist der Leitungsquerschnitt für
diesen Fall jeweils auf die Summe der Nominalstromstärke der zwei am stärksten
belasteten Zuleitungen auszulegen.
Prüfen Sie die Anschlussadern auf festen Sitz.
n
Überprüfen Sie vor der Installation der Gleichstromseite nochmals die Polung.
n
Achten Sie auf eine kurzschluss- und erdschlusssichere Verlegung der DC-Kabel bis
n
zu den Anschlussklemmen.
9
20C
25C
40 A
40 A
16 mm
16 mm
2
10 mm
10 mm
2
GEFAHR
30C
35C
50C
63 A
63 A
125 A
25 mm
25 mm
50 mm
2
2
2
2
16 mm
16 mm
50 mm
2
2
2
2
80C
100C
300C
125 A
160 A
500 A
*3 x 120 mm
95 mm
95 mm
2**
2**
6 x 50 mm
50 mm
70 mm
2 x 120 mm
2
2
2
2
2
