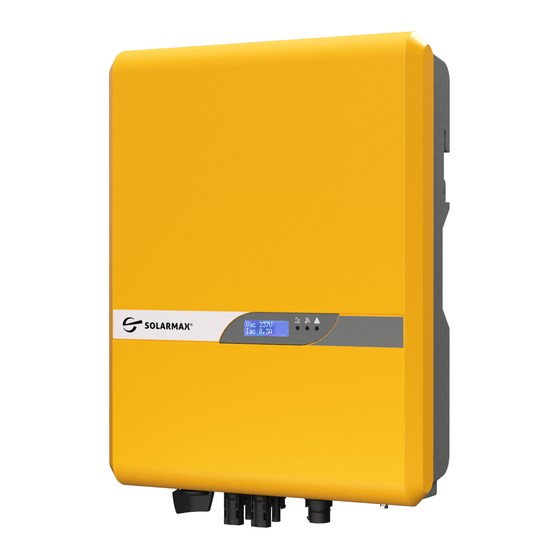

Hinweise zur dieser Installationsanleitung Diese Gerätedokumentation enthält eine detaillierte Anleitung zur Instal- lation, zum Betrieb, zum Erhalt und zur Problembehebung von SOLARMAX Wechselrichtern. 1�1 Gültigkeitsbereich Diese Installationsanleitung ist gültig für folgende Wechselrichter der SOLARMAX SP-Serie: 3600SP / 4000SP / 4600SP / 5000SP 1�2...
Umwandlung des von PV-Modulen erzeugten Gleichstroms in netzkon- formen Wechselstrom vorgesehen. Jede andere Verwendung, insbesondere die Umwandlung von Gleichstrom aus Batterien oder anderen Speicherele- menten in Wechselstrom, ist nicht zulässig. Die Wechselrichter der SP-Serie dürfen nur an PV-Generatoren der Schutz- klasse II angeschlossen werden. 2�2 Sicherheitshinweise...
WARNUNG! Brandgefahr aufgrund unsachgemäßer Reparatur! Der Wechselrichter enthält keine auswechselbaren Bauteile. ● Defekte Wechselrichter sind zur Reparatur an das SOLARMAX Service Center zurückzusenden oder gemäß den Anweisungen in diesem Handbuch zu entsorgen. ACHTUNG! Der Wechselrichter kann im Betrieb sehr heiß werden�...
Zur Schönhalde 10 - 89352 Ellzee - Germany www.solarmax.com Abb. 1: Typenschild des SOLARMAX 4600SP 3�2 Funktion Die Wechselrichter der SOLARMAX SP-Serie erfüllen folgende Vorausset- zungen um einen hohen Wirkungsgrad und eine hohe Ausfallsicherheit zu gewährleisten: Großer Eingangsspannungsbereich, der eine flexible Konfiguration des PV ●...
Zusätzlich enthalten die Wechselrichter der SP-Serie die folgenden Schutz- vorrichtungen: Interner Überspannungsschutz ● Überwachung der DC-Trennung ● Kurzschlusssicherung ● Netzüberwachung ● Fehlerstromüberwachung und -schutz ● DC-Stromüberwachung und -schutz ● Integrierter DC-Trennschalter ● Verpolungsschutz ● 3�3 Anzeigen an der Frontseite 3�3�1 LED-Anzeigen Abb.
In unten stehender Tabelle erhalten Sie ein Übersicht über die verschiedenen LED-Anzeigen und deren Bedeutung: Bezeichnung Netzanzeige Kommunika- Alarmanzeige tionsanzeige Zu hoher Fehlerstrom Fehler am Wechselrichter Relais Fehler am Isolationswiderstand Zu hoher HTC Fehlerstrom ...
Code Bedeutung Beschreibung Zu hoher Fehlerstrom Der Isolierwiderstand gegen Erde an der Eingangsseite wird während des Wechselrich- terbetriebs geringer. PV-String fehlerhaft Die PV-Strings sind beschädigt. Zu niedrige Die Eingangsspannung der PV-Module PV-Spannung liegt unter dem vorgegeben Wert für den Geräteschutz Zu schwache Die Leistung der PV-Module ist geringer als Einstrahlung...
Montage 4�1 Lieferumfang Überprüfen Sie bei Lieferung die Verpackung und melden Sie alle Schäden, die den Inhalt der Verpackung betreffen könnten. Überprüfen Sie nach dem Öffnen der Verpackung, ob alle unten aufgelisteten Teile im Lieferumfang enthalten sind und ob der Wechselrichter sichtbare Schäden aufweist.
4�2 Montageort wählen GEFAHR! Lebensgefahr durch Feuer oder Explosion! Beim Wechselrichter handelt es sich um ein elektrisches Gerat mit Wärmeentwicklung und der Möglichkeit zur Funkenbildung. Montieren Sie den Wechselrichter in einer Umgebung frei von ● feuergefährlichen Gasen und Flüssigkeiten. Installieren Sie den Wechselrichter nicht in der Nähe von brenn- ●...
≤ 15° OK (max. 15°) Nein Nein Nein Abb. 6: Montageposition des SP-Gerätes Stellen Sie sicher, dass der Montageuntergrund eine so hohe Tragfähigkeit ● hat, damit er das Gewicht des Wechselrichters tragen kann. 4�3 Wechselrichter montieren Der Wechselrichter wird mit Hilfe einer Montageplatte an der Wand befes- tigt.
4. Bohren Sie die Bohrlöcher und stecken Sie anschließend die Dübel in die Bohrlöcher. 5. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben. 6. Montieren Sie nun den Wechselrichter mit den Schlitzen seitlich der Kühl- rippen an die entsprechenden Haken der Montageplatte. 7.
Wechselrichter ans Netz anschließen 5�2�1 Integrierte Fehlerstrom-Schutzeinrichtung und Fehlerstrom-Überwachung Die Wechselrichter der SP-Serie sind mit einer allstromsensitiven Fehler- stromüberwachungseinheit (RCMU) nach VDE 0126-1-1 ausgestattet. Der Sensor misst den aktuellen Strom und vergleicht ihn mit dem voreingestellten Wert. Übersteigt der gemessene Fehlerstrom den voreingestellten Wert, so wird der Wechselrichter automatisch vom Netz gerennt.
5�2�2 Vorgehen beim Anschluss AC-Anschluss Hinweis Verwenden Sie ein Kupferkabel mit einem Außendurchmesser von 14 … 20 mm (Leiter 4 … 6 mm ). Verwenden Sie nur flexible Leiter. 1. Entfernen Sie auf einer Länge von 40 mm (Y) die Isolierung. Entfernen Sie für jeden Leiter einzeln (N, L, PE) die Isolierung auf einer Länge von unge- fähr 10 …...
Seite 18
Zo o m i n Abb. 11: Verbinden des AC-Kabels mit dem AC-Stecker 5. Schieben Sie die Abdeckung des AC-Steckverbinder über den AC-Steckver- binder und ziehen Sie das Kabel nach hinten bis die seitlichen Laschen mit einem Klick einrasten. 6. Fixieren Sie das Kabel mit der Kabelverschraubung. Überprüfen Sie die Kabelzugentlastung.
Seite 19
Abb. 13: Anschuss des externen Schutzleiters ACHTUNG! Der externe Schutzleiter kann nicht durch den Schutzleiter im AC-Stecker ersetzt werden. Stellen Sie sicher, dass beide Schutzleiter vorhanden und angeschlossen sind, ansonsten erlischt die Garantie aufgrund fehlerhafter elektrischer Anschlüsse.
5�2�3 Wechselrichter an den PV-Generator anschließen GEFAHR! Lebensgefahr durch Stromschlag! Bei Tageslicht liefert der PV-Generator eine gefährlich hohe Gleich- spannung an den Wechselrichter. Komponenten im Wechselrichter stehen unter gefährlich hoher ● Spannung. Beim Herausziehen oder Verbinden der DC-Stecker unter Last können gefährliche Lichtbögen entstehen. Schalten Sie den DC-Trennschalter am Wechselrichter aus, bevor Sie die DC-Stecker verbinden oder herausziehen.
Seite 21
Werden andere Stecker-Typen oder Montage-Werkzeuge oder auch anderes Vorgehen angewandt, so kann die Sicherheit und die technische Leistung nicht gewährleistet werden. Folgende Steckertypen sollten verwendet werden: Pluspol-Stecker, weiblich (+: PVKBT4/6I-UR (Amphenol H4CFC4 S) ● Abb. 14: Pluspol-Stecker mit Steckerkontakt Minuspol-Stecker (-), männlich: PVKST4/6I-UR (Amphenol H4CMC4 S) ●...
Seite 22
Buchsenkontakt (Pluspol) Steckerkontakt (Minuspol) Abb. 16: Verbinden der Kabeladern mit den Kontakten der Stecker 2. Schieben Sie die konfektionierten Kontakte in das Plastikgehäuse des Ste- ckers ein bis die Kontakte mit einem „klick“ einrasten. Abb. 17: Verbinden der Kontakte mit dem PVC-Gehäuse des Steckers 3.
5. Schieben Sie nun die konfektionierten PV-Kabel in die Steckanschlüsse an der Unterseite des Wechselrichters (PV+, PV-) bis sie mit einem „klick“ einrasten. PV– Abb. 20: Anschluss der konfektionierten Kabel an das SP-Gerät Inbetriebnahme Befolgen Sie folgende Schritte um den Wechselrichter in Betrieb zu nehmen: 1.
Konfiguration 7�1 Anschließen der WLAN-Antenne Der Wechselrichter muss für das Land konfiguriert werden, in dem er instal- liert wird. Dazu muss eine Kommunikationsverbindung hergestellt werden. Diese Kommunikationsverbindung muss ebenfalls hergestellt werden, um Parameter des Wechselrichters zu ändern. Laden Sie dazu auf ihr mobiles Gerät die MaxLink-App herunter.
Seite 25
1. Verbinden Sie ihr mobiles Gerät mit dem WLAN-Access Point des Wechsel- richters. Wählen Sie dazu auf ihrem mobilen Gerät „Einstellungen --> WLAN“. 2. Ist das mobile Gerät mit dem WLAN-Access Point verbunden, starten Sie die MaxLink-App. Klicken Sie auf die Schaltfläche “Verbindung zum Wech- selrichter herstellen”...
Haben Sie alle obenstehenden Punkte beachtet, wählen Sie erneut im Start Menü der MaxLink-App die Schaltfläche “Verbindung zum Wechselrichter herstellen” um eine Liste aller verfügbaren Wechselrichter zu erhalten. 7�3 Konfigurieren des Wechselrichter mit MaxLink Führen Sie folgende Schritte aus, um den Wechselrichter zu konfigurieren, z.B.
Seite 27
3. Klicken Sie auf die Schaltfläche „Benutzer wechseln“ (siehe unten). Abb. 25: MaxLink Einstellungen 4. Geben Sie das Administrator-Passwort ein. Verwenden Sie das Passwort „admin“ (siehe unten). 5. Klicken Sie auf die Schaltfläche „Anmelden als Administrator“. Abb. 26: Anmelden an den Wechselrichter 6.
Seite 28
Abb. 27: MaxLink Wechselrichter-Einstellungen ACHTUNG! Die Einstellungen des Wechselrichters müssen mit den Vorgaben des Energieversorgers konform sein.
Seite 29
Abb. 28: MaxLink Ländernorm-Einstellungen 7. Wählen Sie die geforderten Wechselrichter-Standard-Einstellungen Ihres Energieversorgers aus.
Verfügung. Wir benötigen von Ihnen folgende Angaben: Geräte-Typ ● Serien-Nummer S/N ● Installationsort ● Informationen zur vorliegenden Störung (Statusmeldung etc.) ● Erreichbarkeit Die Kontaktangaben des SOLARMAX Service Centers finden Sie auf der Rück- seite dieser Installationsanleitung. SOLARMAX GmbH Zur Schönhalde 10 D-89352 Ellzee...
Technische Daten 3600SP 4000SP 4600SP 5000SP Eingangs- 90 ... 580 V 90 ... 580 V 90 ... 580 V 90 ... 580 V MPP-Spannungsbereich größen Maximale DC-Spannung 600 V Minimale DC-Spannung 90 V beim Start Minimale DC-Spannung 90 V beim Herunterfahren Maximaler DC-Strom 26 A (2 x 13 A) Maximaler DC-Strom...
3600SP 4000SP 4600SP 5000SP Ausstat- Display App über eine WLAN-Verbindung + LED tung Wechselrichtertopologie Transformatorlos DC-Trennschalter Integriert DC-Verpolungsschutz Integriert Überspannungkategorie AC Type III Normen EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 Netzanschluss VDE-AR-N 4105, IEC61727, IEC62116, VDE 0126-1-1, Richtlinien CEI 0-21 Gerätesicherheit IEC 62109-1, IEC 62109-2...
Verkäufer. 1� Grundgarantie BASIC Die Basic-Garantieleistungen werden nur in den von SOLARMAX zum Zeitpunkt der Installation freigegebenen Ländern kostenlos erbracht. Bitte klären Sie dies mit Ihrem Händler ab. Eine aktuelle Liste dieser Länder finden Sie in der Anlage oder auf unserer Homepage.
Seite 34
Weitere Voraussetzungen MaxStorage: Die Batterie gilt als mangelhaft, wenn ihre verbleibende Kapazität weniger als 80% ihrer Nominalkapazität beträgt. SOLARMAX hat das Recht, die Betriebsführung jederzeit im Sinne der Garantie zu optimieren, d. h. Eckdaten und Funktionen zum Betrieb und zur Lebenserhaltung qua- litativ zu ändern und System- und Batterieleistung bzw.
Seite 35
Wochen nach der Installation des Geräts kein ausgefülltes und unterschriebenes Inbetriebnahmeprotokoll gemäß dem Muster von SOLARMAX an SOLARMAX geschickt oder das Gerät nicht in einem Temperaturumfeld von 0 Grad Celsius bis 40 Grad Celsius betrieben oder das Gerät mit einer anderen Stromquelle als einer Photovoltaikanlage...
Seite 36
72 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden. Stringwechselrichter der SP-,SMT-, SHT-Serie: Die Verlängerung der Garantie kann innerhalb von 6 Monaten nach Auslieferung des Gerätes durch SOLARMAX oder dessen Partner beantragt werden. Zentralwechselrichter: Die Verlängerung der Garantie kann innerhalb von 3 Monaten nach Kauf, spätestens jedoch innerhalb von 12 Monaten nach Auslieferung des Geräts...
