SolarMax Max Storage TP-S Gerätedokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

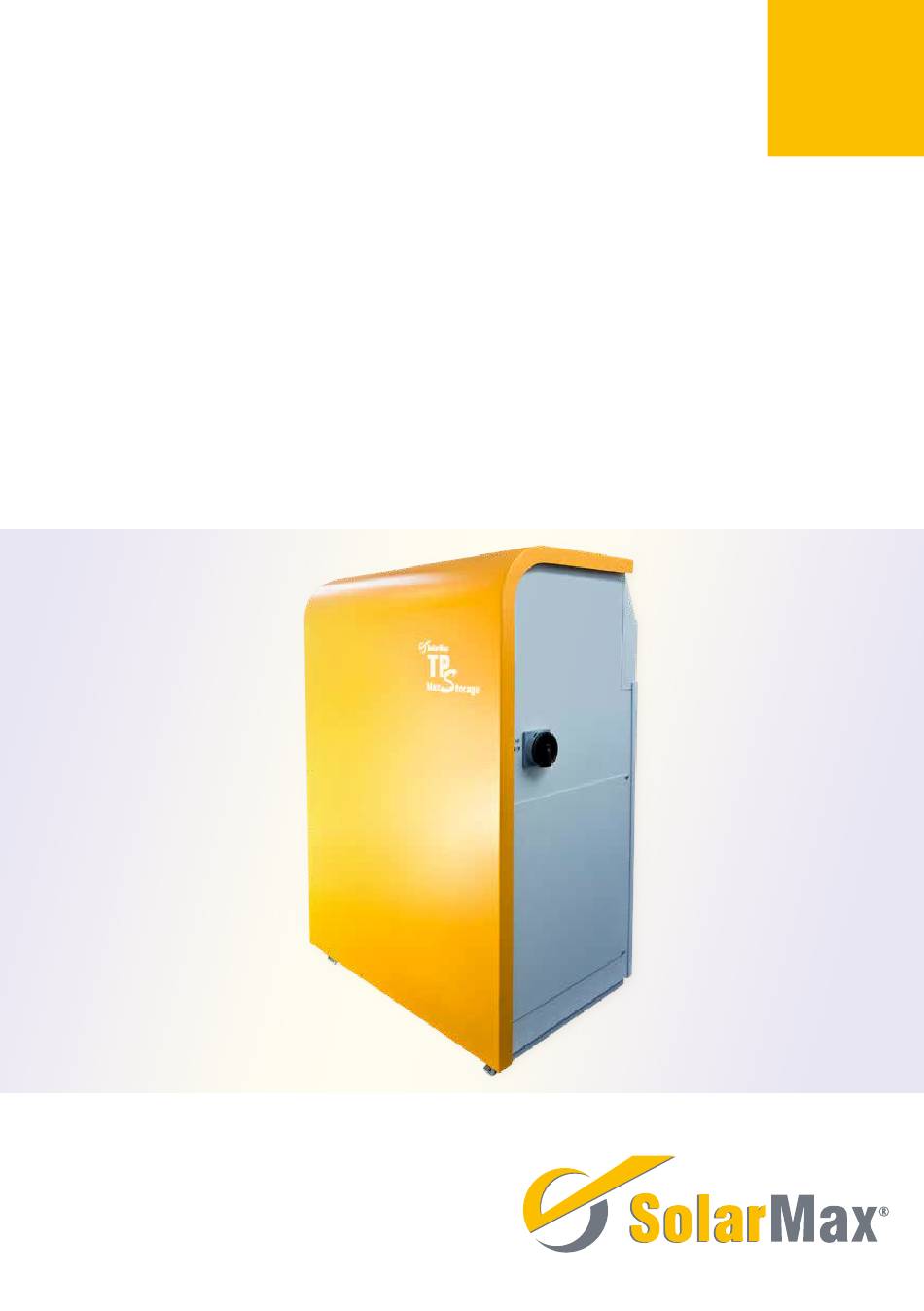

Max Storage TP-S
Gerätedokumentation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SolarMax Max Storage TP-S

Inhaltszusammenfassung für SolarMax Max Storage TP-S

  • Seite 1 Max Storage TP-S Gerätedokumentation...
  • Seite 2 SolarMax Produktions GmbH Zur Schönhalde 10 D-89352 Ellzee E-Mail: info@solarmax.com © SolarMax Produktions GmbH 2019...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Hinweise zur Gerätedokumentation � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6 Gültigkeitsbereich..........6 Zielgruppen .
  • Seite 4 Inbetriebnahme � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 47 Inbetriebnahmeerklärung .
  • Seite 5 12 Zubehör � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �117 13 Garantiebedingungen der SolarMax Produktions GmbH� � � � � � � � � � � � � � � � �118...

  • Seite 6: Hinweise Zur Gerätedokumentation

    Elektromechaniker, Industrieelektroniker) ausgeführt werden. 1�3 Aufbewahren der Unterlagen Der Anlagenbetreiber muss sicherstellen, dass diese Gerätedokumentation bei Bedarf für die zuständigen Personen jederzeit zugänglich ist. Bei Verlust des Originaldokuments können Sie jederzeit eine aktuelle Version dieser Gerätedokumentation von unserer Internet-Seite (www.solarmax.com) herunterladen.

  • Seite 7: Verwendete Symbole

    1�4 Verwendete Symbole In dieser Gerätedokumentation werden die folgenden Sicherheitshinweise und allge- meinen Hinweise verwendet. GEFAHR! Das Nichtbeachten dieser Sicherheitshinweise kann unmittelbar zu schweren Verletzungen oder zum Tod führen. WARNUNG! Das Nichtbeachten dieser Sicherheitshinweise kann zu schweren Verlet- zungen führen. WARNUNG! Das Nichtbeachten dieser Sicherheitshinweise kann zu leichten oder mittleren Verletzungen führen.

  • Seite 8: Sicherheitshinweise

    2�2 Sicherheitshinweise In dieser Gerätedokumentation und für den Betrieb des MaxStorage TP-S gelten folgende Sicherheitshinweise und allgemeinen Hinweise: GEFAHR! Lebensgefahr durch Stromschlag! Bei Tageslicht liefert der PV-Generator eine gefährlich hohe Gleichspan- ■ ■ nung. Dadurch stehen Komponenten im MaxStorage TP-S unter gefähr- lich hoher Spannung.

  • Seite 9: Richtlinien

    WARNUNG! Brandgefahr durch mechanische Beschädigung! Durch mechanische Beschädigung der Batteriemodule kann Elektrolyt ■ ■ austreten und sich entzünden. Der Rauch brennender Batteriemodule kann Haut, Augen und Hals reizen und zu schweren gesundheitlichen Schäden führen. Batteriemodule dürfen nicht geöffnet oder anderweitig mechanisch ■...

  • Seite 10: Symbole Am Gerät

    2�4 Symbole am Gerät Folgende Symbole befinden sich am MaxStorage TP-S: Symbol Beschreibung Betriebsanweisungen – Bitte lesen und befolgen Sie die dem Gerät beige- legten Anweisungen. Entfernen Sie keine Symbole am Gerät. Ersetzen Sie beschädigte Symbole. Lebensgefahr durch hohe Spannungen! Nur qualifiziertes Elektrofachpersonal darf Arbeiten am Wechselrichter ausführen.

  • Seite 11: Beschreibung Des Maxstorage Tp-S

    Beschreibung des MaxStorage TP-S MaxStorage TP-S ist ein Komplettsystem zur Speicherung von PV-Energie in modernste Lithium-Ionen-Batterien, wodurch eine bedarfsoptimierte Energieversorung von Ein- und Mehrfamilieinhäusern realisiert werden kann. 3�1 Identifikation des Gerätes Der MaxStorage TP-S kann anhand der Angaben auf dem Typenschild oberhalb des DC- Schalters eindeutig identifiziert werden.

  • Seite 12: Mechanischer Aufbau

    3�3 Mechanischer Aufbau Einschalter und Status -LED Bidirektionale DC-Trennschalter DC-DC-Wandler Batteriemodule Steuerungseinheit Abb. 1: Mechanischer Aufbau des MaxStorage TP-S Der MaxStorage TP-S ist ein modular aufgebautes System. Folgende Gerätekomponenten sind bei Vollausstattung enthalten: Ein Wechselrichter als Einschub befindet sich im oberen Bereich des Gehäuses und ■...

  • Seite 13: Steuerungseinheit

    Bidirektionale DC/DC-Wandler Die bidirektionalen DC/DC-Wandlermodule stellen das Bindeglied zwischen den 48 V Bat- terieeinheiten und dem dreiphasigen Wechselrichter der SolarMax-Gruppe dar. Sie wan- deln zwischen der hohen Zwischenkreisspannung des Wechselrichters (680 V - 760 V) und der niedrigeren 48 V Systemspannung der Batterieeinheiten.

  • Seite 14: Überspannungsschutz (Optional)

    eines Pols des PV-Generators oder einer Phase). Bei Überschreitung des zulässigen Feh- lerstroms trennt sich der Wechselrichter vom Netz. Funktionen zur Strom- und Leistungsbegrenzung Der Wechselrichter begrenzt den DC-Eingangsstrom, die Ausgangsleistung sowie den Ausgangsstrom. Temperaturbegrenzung Bei Umgebungstemperaturen von über 45°C kann die Gerätetemperatur mehr als 80°C erreichen.

  • Seite 15: Montage Des Maxstorage Tp-S

    Montage des MaxStorage TP-S 4�1 Gerät transportieren und lagern VORSICHT! Verletzungsgefahr durch Umkippen Das Batteriespeichersystem MaxStorage TP-S ist ein schweres Gerät, das bei unsachgemäßer Handhabung während des Transports umkippen und Per- sonen verletzen kann. Hinweis Vor dem Transport oder vor dem Lagern müssen die Batteriemodule aus dem MaxStorage TP-S entnommen werden und in der Originalverpackung separat transportiert bzw.

  • Seite 16: Lieferumfang

    Lagern Sie den MaxStorage TP-S nie draußen. Auch nicht für kurze Zeit. 4�2 Lieferumfang Überprüfen Sie den Lieferumfang auf Vollständigkeit und mögliche Beschädigungen. Kon- taktieren Sie Ihren Händler oder das SolarMax Service Center bei fehlerhafter Lieferung. Pos� Anzahl Beschreibung Gehäuse MaxStorage TP-S mit eingebautem Wechselrichter, mit 1 bis 4 bidirektionalen DC/DC-Wandlern und mit einer Steuerungseinheit Gerätedokumentation...

  • Seite 17: Wandsicherung

    ACHTUNG! Möglicher Geräteschaden! Die Lüftungsschlitze an der Oberseite des MaxStorage und der Spalt für die die Luftzufuhr an der Unterseite des MaxStorage müssen freigehalten werden. Folgende Bedignungen für den Montageort tragen zum optimalen Betrieb des MaxSto- rage TP-S bei: Oberhalb der Gehäuseoberseite muss ein 50 cm hoher Freiraum eingehalten werden. ■...

  • Seite 18: Maxstorage Tp-S Anschließen

    Führen Sie folgende Schritte aus, um den MaxStorage TP-S an der Wand zu befestigen. 1. Plazieren Sie den MaxStorage TP-S an seinem zukünftigen Standort. Der MaxSto- rage sollte rückseitig an einer Wand positioniert werden. 2. Drehen Sie an den Stellfüßen an der Unterseite des Gehäuses, um die korrekte Stell- höhe des MaxStorage einzustellen.

  • Seite 19: Gerät Öffnen

    4�5�1 Gerät öffnen Entsicherungstasten Frontplatte Status LED Einschalter DC-Trennschalter Seitliche Abdeckplatte Abb. 4: Seitenansicht des MaxStorage TP-S Abnehmen der Frontabdeckung Für Wartungsarbeiten oder zum Einsetzen von Batteriemodulen, bidirektionalen Wandler- modulen oder des Wechselrichtereinschubs muss die Frontabdeckung des MaxStorage TP-S abgenommen werden. Führen Sie folgende Schritte durch, um die Frontabdeckung des MaxStorage TP-S abzunehmen: 1.
  • Seite 20 5. Lösen Sie den Masseanschluss. Der Geräteflachstecker des Masseanschlusses befindet sich rechts vor den Batterieblenden. Stellen Sie anschließend die Frontabde- ckung aufrecht neben dem Gerät ab. 6. Führen Sie nun die gewünschten Arbeiten am MaxStorage TP-S durch. Abnehmen der seitlichen Abdeckung Für Wartungsarbeiten oder den Anschluss des MaxStorage TP-S an den PV-Generator, an das Stromnetz oder an die Kommunikationsschnittstellen muss die Abdeckung an der rechten Seite des Gehäuses abgenommen werden.

  • Seite 21: Anschlusselemente Des Maxstorage Tp-S

    4�5�2 Anschlusselemente des MaxStorage TP-S DC-Anschlüsse Steuerungseinheit AC-Anschlüsse Laschen zur Kabelzugentlastung Abb. 6: Seitliche Anschlussbox des MaxStorage TP-S, geöffnet Stromanschlüsse DC-Anschluss (PV-Generator) und AC-Anschluss (Hausnetz) des MaxStorage TP-S befinden sich an der rechten Seite des Gehäuses. Für Anschlussarbeiten muss die seit- liche Abdeckung abgenommen werden (siehe Abschnitt 4.5.1).
  • Seite 22 Nicht belegt 230V Lüfter 2 (gelb) Lüfter 1 (schwarz) Switch Temp-Sensoren 1 R1 Relay Ethernet 1 2 R1 230V 3 R2 4 R2 Ethernet 2 48V Input 2 – Ethernet 3 24 V 2 ctrl Output 3 – Ethernet 4 RS 485 intern CAN (ISO)
  • Seite 23 Anschluss Beschreibung S0 input Anschluss für Energiezähler Externer ON/OFF Anschluss eines externen ON/OFF-Schalters 0 ... 10 V Vier analoge Messeingänge, Spannungsbereich 0 … 10 VDC, galvanisch Analog Input getrennt 4 ... 20 mA Vier analoge Messeingänge, Strombereich 4 ... 20 mA Analog Input CAN (ISO) Anschluss für ein galvanisch isoliertes CAN-Bus-System...
  • Seite 24 Abb. 9: Schwenken der Steuerungseinheit An der rechten Seite der Steuerungseinheit befinden sich folgende Anschlüsse: Anschluss Beschreibung Nicht belegt Dieser Anschluss ist nicht belegt. Lüfter 2 Dieser Anschluss ist fest verdrahtet mit Lüfter 2. (gelb) Lüfter 1 Dieser Anschluss ist fest verdrahtet mit Lüfter 1. (schwarz) Temp-Sensoren Dieser Anschluss ist fest verdrahtet mit den Temperatursensoren der Lüfter.

  • Seite 25: Anschluss An Den Pv-Generator

    4�5�3 Anschluss an den PV-Generator VORSICHT! Gefahr durch Feuer! Beim Einsatz eines Y-Steckers besteht Brandgefahr des PV-Generators auf- grund zu hoher Rückströme. Sichern Sie beim Einsatz von Y-Steckern zum Anschluss der Stränge die DC- Zuleitungen einzeln gegen gefährliche Rückströme ab. Anschlussbedingungen Anschluss von maximal zwei Strings.
  • Seite 26 Abb. 10: DC-Anschluss des MaxStorage TP-S Pos� MPP-Tracker Hinweis Ein nicht benutzter String des DC-Anschlusses muss kurzgeschlossen werden (siehe Abb. 11)! Benutzen Sie dazu ein 20-30 cm langes String-Kabel mit MC4 Steckverbindern. Gen. Abb. 11: Kurzschließen eines DC-Anschlusses 6. Haben Sie alle Wartungs- und Anschlussarbeiten beendet, setzen Sie die seitliche Abdeckung des MaxStorage TP-S ein und fixieren Sie sie mit den Schrauben.

  • Seite 27: Anschluss An Das Hausnetz

    4�5�4 Anschluss an das Hausnetz GEFAHR! Lebensgefahr durch Stromschlag! Stellen Sie sicher, dass die Zuleitungen während der Anschlussarbeiten span- nungsfrei sind. Anschlussbedingungen Beachten Sie die Anschlussbedingungen des zuständigen Netzbetreibers. ■ ■ Anschließbare Leiterquerschnitte: ■ ■ – flexible Leiter (mit oder ohne Aderendhülsen) oder starre Leiter: 4 mm –...
  • Seite 28 Status-LED zu blinken beginnt und warten Sie anschließend bis die Status-LED kom- plett erlischt (bis zu 60 Sekunden). 2. Stellen Sie sicher, dass der DC-Trennschalter in Position "0" ist und der MaxStorage TP-S von der AC-Seite getrennt ist. GEFAHR! Lebensgefahr durch Stromschlag! Nach der Freischaltung verbleibt bis zu 5 Minuten eine hohe Restspannung im MaxStorage TP-S.

  • Seite 29: Anschluss Der Kommunikationsschnittstellen

    4�5�5 Anschluss der Kommunikationsschnittstellen Übersicht der Kommunikationsschnittstellen 230 VAC Nicht belegt Input Lüfter 2 DC-Trennschalter Lüfter 1 Erkennung Temp-Sensoren Relais für NO 1 Ethernet 1 230 VAC/10 A NO 2 Ethernet 2 48 V input – Ethernet 3 24 V 24 V output ctrl Ethernet 4...

  • Seite 30: Vorbereitung Zum Anschluss Der Kommunikationsschnittstellen

    Vorbereitung zum Anschluss der Kommunikationsschnittstellen Führen Sie folgende Schritte zum Anschluss der Kommunikationsschnittstellen aus: 1. Wenn die seitliche Status-LED blinkt oder leuchtet, drücken Sie den Einschalttaster an der rechten Seite des MaxStorage ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten Sie anschließend bis die Status-LED komplett erlischt (bis zu 60 Sekunden).

  • Seite 31: S0-Schnittstelle Für Energiezähler

    Beschriftung Beschreibung Ethernet 1 Anschlussbuchse für Internet, Heimnetzwerk, Ethernet 2 Wechselrichter, Modbus TCP Ethernet 3 Zähler und Service Ethernet 4 S0-Schnittstelle für Energiezähler An die S0-Schnittstelle des MaxStorage TP-S können Energiezähler mit entsprechender Schnittstelle angeschlossen werden. Die Definition der Schnittstelle entspricht der Norm EN 62053-31.
  • Seite 32 Ein-Zustand 0,9 i 0,5 i 0,1 i AUS-Zustand Anforderungen: ≥ 30 ms ≥ 30 ms ≤ 5 ms Abb. 14: Eingangsbeschaltung / Prinzipbild des S0-Pulses Digitale Eingänge für Fernrundsteuerempfänger und MaxRemote Um eine Überlastung des Stromnetzes zu verhindern, kann an die digitalen Eingänge des MaxStorage TP-S ein Fernrundsteuerempfänger (FRE) zum Reduzieren der Wirk- leistung angeschlossen werden.

  • Seite 33: Relaisausgänge

    Relais-Ausgänge für Melderelais Über diese Relais-Ausgänge können vom Betreiber der Anlage Melderelais für 230V-Geräte angeschlossen werden. Folgende Anschlussbedingungen müssen erfüllt sein: Anschließbare Leiterquerschnitte: min. 0,25 mm / max. 1,5 mm ■ ■ Max. Schaltspannung: 30 VDC ■ ■ Max. Schaltstrom: 1 A (keine interne Absicherung vorhanden) ■...
  • Seite 34 Abb. 15: Ausgangsbeschaltung Relaisausgänge Externe Alarmeingänge An die externen Alarmeingänge des MaxStorage TP-S können Sie externe Alarmgeber anschließen, um z.B. die Funktion eines Ventilators oder AC-Trenners zu überwachen. Folgende Anschlussbedingungen müssen erfüllt sein: Anschließbare Leiterquerschnitte: min. 0,25 mm / max. 1,5 mm ■...
  • Seite 35 Analoge Messeingänge für Einstrahlungs- und Temperatursensoren Folgende Anschlussbedingungen für Einstrahlungs- und Temperatursensoren müssen erfüllt sein: Die Entfernung zwischen dem Sensor und MaxStorage TP-S darf maximal 50 m ■ ■ betragen. Wird dieser Wert überschritten, müssen Sie das Zusatzmodul MaxMeteo installieren. Bei Bedarf können Sie die Sensoren über die integrierte 15 …...
  • Seite 36 Anschluss für CAN-Bus-System Über eine galvanisch getrennte CAN-Bus-Schnittstelle kann der Max-Storage mit einem CAN-Bus -System verbunden werden. Folgende Anschlussbedingungen müssen erfüllt sein: Anschlusstyp: RJ45-Buchsen ■ ■ Verwenden Sie geschirmte Kabel ■ ■ Für den CAN-Bus-Anschluss steht an der linken Seite der Steuerungseinheit folgende Anschlussbuchse zur Verfügung Beschriftung Beschreibung...

  • Seite 37: Kommunikationsschnittstellen Für Service-Personal

    Kommunikationsschnittstellen für Service-Personal Zum Konfigurieren, zum Aufspielen von Updates und zur Fehlersuche stehen dem Ser- vice-Personal folgende Schnittstellen zur Verfügung: Beschriftung Klemme Beschreibung 48 V + , PIN 1 Stromversorgung für Service input – , PIN2 Externer On/Off Anschlüsse für zusätzlichen ON/OFF-Schalter REM + REM –...
  • Seite 38 GEFAHR! Lebensgefahr durch Stromschlag! Stellen Sie sicher, dass die Zuleitungen während der Anschlussarbeiten span- nungsfrei sind. Die Anschlussarbeiten dürfen nur von einer qualifizierten Elektrofachkraft und unter Einhaltung der anerkannten Regeln der Technik und der Vorschriften zum Personenschutz durchgeführt werden. Hinweis Detaillierte Informationen zur Handhabung des Modbus TCP Power Meters, entnehmen Sie bitte der Anleitung, die dem Gerät beiliegt.
  • Seite 39 Führen Sie folgende Schritte aus, um das Modbus TCP Power Meter anzuschließen: 1. Schalten Sie den MaxStorage TP-S aus (siehe Abschnitt 10.1) GEFAHR! Lebensgefahr durch Stromschlag! Nach der Freischaltung verbleibt bis zu 5 Minuten eine hohe Restspannung im MaxStorage TP-S. Warten Sie mindestens 5 Minuten.
  • Seite 40 Abb. 19: Schaltbild zum Anschluss eines Modbus TCP Power Meters als Eigenverbrauchszähler Führen Sie folgende Schritte aus, um das Modbus TCP Power Meter anzuschließen: 1. Schalten Sie den MaxStorage TP-S aus (siehe Abschnitt 10.1) GEFAHR! Lebensgefahr durch Stromschlag! Nach der Freischaltung verbleibt bis zu 5 Minuten eine hohe Restspannung im MaxStorage TP-S.

  • Seite 41: Einsetzen Der Batteriemodule

    4�5�7 Einsetzen der Batteriemodule GEFAHR! Lebensgefahr durch Explosion! Durch mechanische Beschädigungen oder durch Öffnen der Batteriemodule kann es zu Erwärmung oder zu Kurzschlüssen kommen. Dies könnte zu Brand oder Explosion der Module führen. MaxStorage TP-S bzw. dessen Batteriemodule dürfen nur in nicht explosions- gefährdeten Bereichen gelagert und betrieben werden.
  • Seite 42 VORSICHT! Gesundheitliche Schäden durch Ausgasung aufgrund starker Wärmeentwicklung! Durch zu hohe Umgebungstemperatur oder Kontakt mit Chemikalien kann es zu starker Wärmeentwicklung mit Ausgasung kommen. Die austretenden Gase können Haut, Augen und Hals reizen. Halten Sie die Umgebungsbedingungen ein und vermeiden Sie den Kontakt der Batteriemodule mit Chemikalien.

  • Seite 43: Gerät Schließen

    Vorderseite Rückseite Steckkontakte Abb. 20: Vorder-/Rückseite der Batteriemodule 5. Sichern Sie die eingeschobenen Batteriemodule mit der zuvor entfernten Befesti- gungsschraube (Senkkopfschraube M4x8). 6. Montieren Sie anschließend die Frontabdeckung des MaxStorage TP-S, um das Spei- chersystem in Betrieb zu nehmen. 4�5�8 Gerät schließen Nach dem Anschluss des Gerätes oder nach dem Durchführen von Wartungsarbeiten muss das Gerät anschließend wieder geschlossen werden.

  • Seite 44: Nachrüsten Von Moduleinschüben

    1. Bestellen Sie die Batteriemodule, die nachgerüstet werden sollen, bei unserem Ser- vice unter www.solarmax.com. Achten Sie darauf, dass Sie die Gesamtzahl von vier Batteriemodulen pro MaxStorage-Gerät nicht überschreiten. 2. Um die nachgelieferten Batteriemodule einzusetzen, schalten Sie den MaxStorage...

  • Seite 45: Nachrüsten Von Bidirektionalen Dc/Dc-Wandlermodulen

    1. Bestellen Sie die DC/DC-Wandler, die nachgerüstet werden sollen, bei unserem Ser- vice unter www.solarmax.com. Achten Sie darauf, dass Sie die Gesamtzahl von vier DC/DC-Wandlern pro MaxStorage-Gerät nicht überschreiten. 2. Um die nachgelieferten DC/DC-Wandler einzusetzen, schalten Sie den MaxStorage...
  • Seite 46 Abschnitt 5.3). 7. Die DC/DC-Wandler müssen nun vom Service freigeschaltet werden. Kontaktieren Sie dazu den Service unter www.solarmax.com. Teilen Sie dem Service die Serien- nummer des MaxStorage TP-S und die Anzahl und die Seriennummer der Module, die nachgerüstet wurden, mit.

  • Seite 47: Inbetriebnahme

    Inbetriebnahmeerklärung Die vollständig ausgefüllte Inbetriebnahmeerklärung ist Voraussetzung für die Gewäh- rung der Garantie lt.Garantiebedingungen der SolarMax Produktions GmbH. Sie muss in zweifacher Ausführung ausgefüllt werden. Nach Inbetriebnahme verbleibt ein Exemplar beim Kunden, das andere Exemplar muss unverzüglich und vollständig ausgefüllt vom Installateur an die SolarMax geschickt werden.

  • Seite 48: Einschalten Des Gerätes

    5�3 Einschalten des Gerätes Beachten Sie die Anschlussbedingungen in Abschnitt 4.5, bevor Sie den MaxStorage TP-S einschalten. Führen Sie dazu folgende Schritte aus: 1. Schalten Sie den DC-Trennschalter an der rechten Seite des MaxStorage TP-S in Position „1“. Abb. 22: DC-Trennschalter des MaxStorage TP-S eingeschaltet 2.
  • Seite 49 Abb. 23: Display des Wechselrichters mit der Standardanzeige “Übersicht” Pos� Beschreibung Display des Wechselrichters mit Hintergrundbeleuchtung Status-LED: Anzeige des Betriebsstatus Funktionstasten Anzeige bei Ethernet-Verbindung Anzeige bei Datenübertragung Die Funktionstasten ermöglichen das Navigieren in der Menüstruktur: Symbol Beschreibung Menü oder Parameter auswählen Parameter bearbeiten Ziffer markieren (Parameterbearbeitung) Markierte Ziffer erhöhen / Menü...

  • Seite 50: Display-Einstellungen

    ■ ■ Wechselrichters und zum Entzug der Betriebserlaubnis durch den örtli- chen Netzbetreiber führen. Kontaktieren Sie Ihren Netzbetreiber oder das SolarMax Service Center, ■ ■ wenn Sie nicht sicher sind, welche Einstellungen Sie wählen müssen. Sie können die Erstinbetriebnahme mit Drücken von X im Menü „Bestäti- ■...

  • Seite 51: Länderspezifische Menüs

    Führen Sie folgende Schritte durch, um die korrekte Ländereinstellung durchzuführen: 1. Wählen Sie mit die gewünschte Ländereinstellung aus. 2. Drücken Sie , um die Ländereinstellung zu bestätigen. Nach dem Speichern der geänderten Parameterwerte erscheint das Menü „Inbetrieb- nahme Bestätigung“. Überprüfen Sie im Menü „Inbetriebnahme Bestätigung“ die Eingaben. Um die Erstinbe- triebnahme abzuschließen, drücken Sie auf .

  • Seite 52: Anmelden An Der Maxstorage Weboberfläche

    Hinweis Vergewissern Sie sich, dass ihre Eingaben korrekt sind. Bei Fehleingaben besteht die Gefahr, dass der MaxStorage nach einem Neustart über die Ethernet Schnittstelle nicht mehr erreichbar ist. Notieren Sie sicherheitshalber die eingestellten Werte, bevor Sie den MaxStorage neu starten. Damit die Steuerungseinheit auch bei einer fehlerhaften Konfiguration wei- terhin erreicht werden kann, bleibt stets die IP-Adresse 192.168.1.234 im Gerät eingestellt.
  • Seite 53 Abb. 26: Login-Menü 2. Loggen Sie sich mit dem Benutzernamen admin und dem Kennwort solarmax.com ein. 3. Das Menü „Home“ der Benutzeroberfläche des MaxStorage erscheint. Anmelden funktioniert nicht? Ist das Anmelden fehlgeschlagen, informieren Sie die Service-Hotline. Drücken Sie dazu im Login-Menü des MaxStorage die Schaltfläche ? Support. Sie erhalten folgendes Menü:...

  • Seite 54: Einstellen Der Sprache Für Die Maxstorage Weboberfläche

    Im Menü erscheinen folgende Informationen zu Ihrer Anlage: Anlagenname ■ ■ Seriennummer ■ ■ Hardware-Version ■ ■ Software-Version ■ ■ Ident ■ ■ Halten Sie diese Daten bereit, wenn Sie sich telefonisch über die aufgelisteten, länderspe- zifischen Hotline-Nummern oder per Email mit Ihrer Service-Hotline in Verbindung setzen. 5�5�3 Einstellen der Sprache für die MaxStorage Weboberfläche Nach dem Anmelden an der MaxStorage Weboberfläche haben Sie die Möglichkeit, die...

  • Seite 55: Netzwerkeinstellungen

    5�6�1 Netzwerkeinstellungen In diesem Menü können Sie LAN-Einstellungen für den MaxStorage TP-S konfigurieren und dessen Verbindung mit dem Netz testen. LAN-Einstellungen Im Menü „LAN-Einstellungen“ können Sie LAN-Einstellungen für den MaxStorage TP-S konfigurieren. Abb. 29: Menü LAN-Einstellungen IP-Adresse automatisch via Markieren Sie die Schaltfläche, wenn Sie die IP-Adresse des Max- DHCP beziehen: Storage TP-S automatisch vom DHCP-Server beziehen wollen.
  • Seite 56 Verbindungstest Abb. 30: Netzwerktest In diesem Menü wird die Verbindung zum Portal überprüft. Klicken Sie auf die Schalt- fläche Test starten, um den Test durchzuführen. Im nebenstehenden Feld wird angezeigt, ob der Test erfolgreich war oder nicht. Folgende Statusmeldungen können erscheinen: Der Test, ob der MaxWeb XPN mit dem Portal verbunden ist Portal Test - Ausstehend oder ob der VPN-Zugang aktiv ist, wurde noch nicht ausge-...

  • Seite 57: Systemeinstellungen

    MaxWeb Portal Email Geben sie in diesem Feld ihre Email-Adresse ein, mit der (Anmeldekennung am Portal) Sie sich in Zukunft am SolarMax Portal anmelden möchten. Sobald der MaxStorage den ersten Datensatz an das SolarMax Portal gesendet hat, erhalten Sie per E-Mail Ihre Zugangsdaten.

  • Seite 58: Konfigurieren Der Sensoren Zur Leistungsmessung

    5�6�3 Konfigurieren der Sensoren zur Leistungsmessung Modbus-TCP Zähler Abb. 32: Konfigurieren der Modbus-TCP-Sensoren zur Leistungsmessung Bei der Verwendung eines Modbus TCP Zählers können folgende Parameter eingestellt werden: Aktiv Markieren Sie die Schaltfläche, wenn ein Modbus TCP Zähler ange- schlossen ist. Hersteller: Wäheln Sie in diesem Menü...
  • Seite 59 S0-Zähler Abb. 33: Konfigurieren der S0-Sensoren zur Leistungsmessung An die S0-Schnittstelle des MaxStorage TP-S können Energiezähler mit entsprechender Schnittstelle angeschlossen werden. Mit dem Energiezähler kann die erzeugte Energie einer PV-Anlage erfasst werden. Die Definition der Schnittstelle entspricht der Norm EN 62053-31.

  • Seite 60: Geräteeinstellungen

    5�6�4 Geräteeinstellungen Abb. 34: Anzeige der Geräteeinstellungen Folgende Daten des MaxStorage TP-S werden angezeigt: Seriennummer ■ ■ Gerätename ■ ■ Gerätetyp ■ ■ Geräte-Adresse ■ ■ Verbindungsart ■ ■ IP-Adresse ■ ■ Installierte Leistung in Wp ■ ■ Sie haben die Möglichkeit in der nebenstehenden Tabelle die Zeitwerte (Allgemeine Werte, DC-Werte, AC-Werte) des MaxStorage TP-S auszuwählen, die geloggt werden sollen.

  • Seite 61: Alarmeinstellungen

    Klicken Sie auf die Schaltfläche Alle aktiven Werte anzeigen, um eine Abfrage der gewählten Werte zu starten. Klicken Sie auf die Schaltfläche Werteanzeige schließen, um die Liste der angezeigten Werte zu schließen. Folgende Messwerte können ausgewählt werden: Messwert Beschreibung Einheit AC-Leistung Wirkleistung Energie Tag...
  • Seite 62 Abb. 36: Einstellungen für Alarmversand Alarmstufe: Wählen Sie eine Alarmstufe aus, deren Alarme an den Empfänger versandt werden sollen. Sie haben folgende Möglichkeiten: Deaktiviert ■ ■ Keine Alarme werden versendet. Warnung ■ ■ Eine Warnung im System ist aufgetreten. Fehler ■...

  • Seite 63: Bedienen Des Wechselrichters Über Das Display

    Bedienen des Wechselrichters über das Display Um den Wechselrichter über das Display zu bedienen muss die Frontabdeckung des MaxStorage abgenommen werden (siehe Abschnitt 4.5.1). Das Display befindet sich an der Oberseite des Wechselrichters. Am Display können die die Betriebsdaten des Wech- selrichters angezeigt und konfiguriert werden.

  • Seite 64: Menüstruktur Des Displays

    6�1 Menüstruktur des Displays Information Übersicht Messwerte Hauptmenü Kon guration External input Statistik Inverter start-up Tage Grid operation Monate Limitation Jahre Reactive power Total Reference parameter Zurücksetzen Einstellungen Sprache Uhrzeit Datum Netzwerk Geräteadresse IP-Mode Netmask Gateway TCP Port DNS1 DNS2 MF-Relais Statusrelais Selbstverbrauch...

  • Seite 65: Übersicht Der Betriebsdaten

    6�2 Übersicht der Betriebsdaten Anzeige der Betriebsdaten Die Übersicht zeigt die wichtigsten Betriebsdaten des Wechselrichters. Das Display des Wechselrichters wechselt automatisch zu „Übersicht“, wenn während 120 Sekunden keine Funktionstasten gedrückt werden. Wählen Sie im Hauptmenü das Menü „Übersicht“. Abb. 40: Menü „Übersicht” Folgende Betriebsdaten werden angezeigt: Anzeige Beschreibung...

  • Seite 66: Statistik

    Betriebsstatus Status-LED Beschreibung Fehler Gerätefehler → Netztrennung Blockierung Blinkt rot Wechselrichter ist blockiert → Netztrennung Die Statusmeldungen bei Betriebsstatus „Störung“, „Fehler“, „Blockiert“ sowie die War- nungen erfordern meistens bestimmte Maßnahmen durch die zuständige Elektrofachkraft. 6�3 Statistik Das Menü „Statistik“ ermöglicht den Zugriff auf den Datenlogger des Wechselrichters. Der Datenlogger speichert die Statistikwerte der letzten 25 Jahren.

  • Seite 67: Jahresstatistik Anzeigen

    Abb. 42: Monatsstatistik Drücken Sie oder , um den Monat auszuwählen: Statistikwert Beschreibung Ertrag Monatsertrag [kWh] Maximum Eingespeiste Maximalleistung [W] Stunden Anzahl Betriebsstunden im Betriebsstatus „Netzbetrieb“ Drücken Sie , um zum Menü „Statistik“ zurückzukehren. 6�3�3 Jahresstatistik anzeigen Die Jahresstatistik zeigt die Statistikwerte der letzten 25 Jahre an. Wählen Sie im Menü...

  • Seite 68: Statistikwerte Löschen

    Abb. 44: Gesamtstatistik Statistikwert Beschreibung Ertrag Totalertrag [kWh] Stunden Total Betriebsstunden im Betriebsstatus „Netzbetrieb“ Drücken Sie , um zum Menü „Statistik“ zurückzukehren. 6�3�5 Statistikwerte löschen Die Statistikwerte des Datenloggers können gelöscht werden. Hinweis Der Löschvorgang kann nicht rückgängig gemacht werden! Wählen Sie im Menü...

  • Seite 69: Messwerte Anzeigen

    Abb. 46: Menü „Information” Drücken Sie oder , um zu scrollen. Anzeige Beschreibung Gerätetyp Wechselrichter-Typ Serial No. Seriennummer des Wechselrichters Firmware im Wechselrichter installierte Firmware-Version Status Aktueller Betriebsstatus Warnung Aktuelle Warnungsmeldung Inbetriebnahme Datum der Erstinbetriebnahme Betriebsstunden Total Betriebsstunden im Netzbetrieb MAC-Adresse MAC-Adresse des Wechselrichters Drücken Sie...

  • Seite 70: Konfiguration Anzeigen

    Messwert Beschreibung Einheit UacL1 / UacL2 / UacL3 Phasenspannung L1 / L2 / L3 Ausgangsstrom gesamt IacL1 / IacL2 / IacL3 Phasensstrom L1 / L2 / L3 Scheinleistung Ausgangsleistung Blindleistung (+: übererregt / −: untererregt) cosφ Leistungsfaktor (OEX: übererregt / UEX: untererregt) Pac electric meter** Messwert des externen Energiezählers Frequenz...

  • Seite 71: External Input

    Eintrag Beschreibung Land Zeigt bei der Erstinbetriebnahme gewählte Ländereinstellung an. Anlagenleistung Zeigt bei der Erstinbetriebnahme gewählte Anlagenleistung an (nur verfügbar bei den Ländereinstellungen „Deutschland“). Menü der standard-spezifischen Funktionen und Parameter Durch das Symbol wird angezeigt, das das Menü „SSF“ Untermenüs enthält. Mar- kieren Sie „SSF“...
  • Seite 72 Funktion / Parameter Beschreibung Einheit / Status PVGIT-ENA Funktionsstatus von PVGIT Disabled/Enabled PVGIT-THR Minimal zulässiger Isolationswiderstand Ω RCMUT Überprüfung der integrierten – Fehlerstromüberwachung RCMUT-ENA Funktionsstatus von RCMUT Disabled/Enabled Überprüfung der Netzrelais IST-ENA Funktionsstatus von IST Disabled/Enabled Überprüfung der Netzparameter – GPT-ENA Funktionsstatus von GPT Disabled/Enabled...
  • Seite 73 Funktion / Parameter Beschreibung Einheit / Status GVM10AMAX-THR Grenzwert GVM10AMAX-DLY Auslösezeit GFMMIN1 Überprüfung der minimal zulässigen Netzfrequenz – (Grenzwert 1) GFMMIN1-ENA Funktionsstatus von GFMMIN1 Disabled/Enabled GFMMIN1-THR Grenzwert GFMMIN1-DLY Auslösezeit GFMMAX1 Überprüfung der maximal zulässigen Netzfrequenz – (Grenzwert 1) GFMMAX1-ENA Funktionsstatus von GFMMAX1 Disabled/Enabled GFMMAX1-THR Grenzwert...

  • Seite 74: Reactive Power

    Funktion / Parameter Beschreibung Einheit / Status ACPPL-ENA Funktionsstatus von ACPPL Disabled/Enabled ACPPL-MGDT Anstieg % von Pac nom/min ACPPL-INI ACPPL bei jedem Neustart Disabled/Enabled ACPPL-RCN ACPPL bei Neustart nach Netztrennung durch Disabled/Enabled Kuppelschalter ACPL Begrenzung der Ausgangswirkleistung – ACPL-LMT Grenzwert APPL Begrenzung der Scheinleistung –...
  • Seite 75 Funktion / Parameter Beschreibung Einheit / Status QMCCP-CPSV – [UEX/OEX] cosφ-Wert QMCCP-VLE Status der netzspannungsabhängigen Blindleis- Disabled/Enabled tungssteuerungshysterese für QMCCP QMCCP-VLIH Oberer Grenzwert der Netzspannung QMCCP-VLOL Unterer Grenzwert der Netzspannung QMCCP-PLE Status des wirkleistungsabhängigen Blindleistungs- – steuerungshysterese für QMCCP QMCCP-PLI Oberer Grenzwert der Wirkleistung QMCCP-PLO Unterer Grenzwert der Wirkleistung...

  • Seite 76: Einstellungen

    6�7 Einstellungen Im Menü „Einstellungen“ des Displays lassen sich unterschiedliche Kommunikationspa- rameter und Überwachungsfunktionen einstellen. Wählen Sie im Hauptmenü „Einstellungen“ aus, um in folgende Menüs zum Ändern der Einstellungen zu gelangen: Sprache ■ ■ Uhrzeit ■ ■ Datum ■ ■ Netzwerk ■...

  • Seite 77: Netzwerkparameter Konfigurieren

    6�7�2 Netzwerkparameter konfigurieren Wählen Sie im Hauptmenü das Menü „Einstellungen“ aus. Hinweis Bitte beachten Sie, dass im Auslieferungszustand, für den Wechselrichter die Geräteadresse 1 und die feste IP-Adresse 192.168.1.235 konfiguriert sind. Werden diese Werte geändert, funktioniert die Kommunikation mit der Steue- rungseinheit nicht mehr und das Gerät kann keinen Normalbetrieb aufnehmen.

  • Seite 78: Statusmeldekontakt Konfigurieren

    Einstellung Beschreibung DHCP-Client Der Wechselrichter ist DHCP-Client und wird an ein Netzwerk mit DHCP- Server angeschlossen (Werkseinstellung). Static Der Wechselrichter wird an ein Netzwerk mit statischen IP-Adressen angeschlossen. 4. Haben Sie den IP-Modus „Static“ ausgewählt, können Sie folgende Netzwerkpara- meter konfigurieren: Parameter Beschreibung Wertebereich...

  • Seite 79: Eigenverbrauchssteuerung Konfigurieren

    Einstellung Beschreibung Der Statusmeldekontakt ist immer offen. Netz Wenn der Wechselrichter Netzbetrieb aufnimmt, schließt der Statusmel- dekontakt sofort und bleibt geschlossen, solange der Wechselrichter ins Netz einspeist. Bei Netztrennung öffnet der Statusmeldekontakt nach Ablauf der einstellbaren Verzögerungszeit. Fehler Wenn am Wechselrichter eine Warnung, eine Störung oder ein Geräte- fehler auftritt schließt der Statusmeldekontakt nach Ablauf der einstell- baren Verzögerungszeit.
  • Seite 80 Pac [W] Status des Multifunktions-Relais 10000 8000 6000 Einschaltgrenze Ausschaltgrenze 4000 2000 Startzeit Freigabeverzögerung Endzeit Energiezähler - Pac [W] Status des Multifunktions-Relais [Ein/Aus] Abb. 52: Betriebsart „Pac electric meter“ Die Parameter „Startzeit“ und „Endzeit“ definieren das Zeitfenster der Eigenverbrauchs- steuerung. Außerhalb dieses Zeitfensters ist die Eigenverbrauchssteuerung inaktiv. Bei aktiver Eigenverbrauchssteuerung schließt das Multifunktions-Relais, wenn die mit dem Energiezähler gemessene Leistung am Netzeinspeisepunkt den Grenzwert „Ein- schaltgrenze“...
  • Seite 81 Betriebsart „Pac inverter“ konfigurieren Die Betriebsart „Pac inverter“ der Eigenverbrauchssteuerung kann den Anforderungen des Anwenders entsprechend konfiguriert werden. Die Funktionsweise ist in folgendem Bild dargestellt: Pac [W] Status des Multifunktions-Relais 5000 4000 3000 Einschaltgrenze Ausschaltgrenze 2000 1000 Startzeit Freigabeverzögerung Endzeit Ausgangsleistung des Wechselrichters - Pac [W] Status des Multifunktions-Relais [Ein/Aus] Abb.

  • Seite 82: Bedienen Des Maxstorage Über Die Weboberfläche

    Bedienen des MaxStorage über die Weboberfläche Mit Hilfe der MaxStorage Weboberfläche können Sie Ihre Anlagedaten über einen Internet- Browser sowohl an einem Rechner als auch über ein Mobilgerät abrufen. Eine detaillierte Beschreibung zum Anmelden an die Weboberfläche finden Sie in Abschnitt 5.6.

  • Seite 83: Anlage/Logging

    Abb. 55: Energiefluss des MaxStorage TP-S 7�2 Anlage/Logging 7�2�1 Überblick Um einen Überblick über die verbauten Komponenten, die Leistung und den Status des MaxStorage TP-S zu erhalten, wählen Sie im Menü der MaxStorage Weboberfläche “Anlage/Logging < Überblick” aus. MaxStorage Home Anlage/Logging Überblick Überblick...
  • Seite 84 Abb. 57: Angeschlossene Geräte des MaxStorage TP-S Hinweis Wenn Sie die Schaltfläche Werte abfragen oder Aktualisieren drücken, kann es längere Zeit dauern, bis Sie eine Übersicht der Anlagedaten erhalten, da die Daten in Echtzeit abgefragt werden. Folgende Ansicht der MaxStorage-TP-S-Anlagedaten erscheint: Abb.

  • Seite 85: Logwerte

    Leistung DC ■ ■ Vom PV-Generator erzeugte Energie gesamt Energie Tag ■ ■ Am aktuellen Tag erzeugte Energie Systemstatus ■ ■ Beim Systemstatus unterscheidet man zwischen Netzbetrieb, Aus und Batteriebetrieb. 7�2�2 Logwerte Um einen Überblick über die Logwerte Ihrer Geräte in einem bestimmten Zeitintervall zu erhalten, wählen Sie im Menü...
  • Seite 86 Abb. 60: Übersicht der Logwerte Wählen Sie im Kalenderfeld das Datum aus, zu dem die Logwerte Ihrer Anlage angezeigt werden müssen. Folgende Daten werden zu den Logwerten angezeigt: Zeitstempel: ■ ■ Zeitstempel, zu dem der Wert erfasst wurden. Gerätename: ■ ■ Name des Gerätes, für das die Logwerte erfasst wurden.

  • Seite 87: Logeinstellungen

    7�2�3 Logeinstellungen Um das Zeitintervall festzulegen, in dem die Logwerte des MaxStorage TP-S erfasst werden, und um das Verschicken der daraus erstellten Daten zu definieren, Wählen Sie im Menü der MaxStorage Weboberfläche „Anlage/Logging<Log-Einstellungen“ aus. MaxStorage Home Anlage/Logging Überblick Logwerte Log-Einstellungen Log-Einstellungen Abb.

  • Seite 88: Energie

    Feld daneben den Zeitabstand in Minuten ein, nach dem die Log- Dateien versandt werden sollen. Um die Log-Daten, die erfasst und an das SolarMax Portal verschickt wurden, auszu- werten, haben Sie die Möglichkeit die Log-Daten per Email zu erhalten.
  • Seite 89 MaxStorage Home Anlage/Logging Energie Überblick Historie Steuerung Steuerung Einstellungen Management Abb. 64: Menü Energieüberblick Sie erhalten folgende Darstellung Ihrer Anlage: Abb. 65: Darstellung des Energieflusses In diesem Übersichtsbild wird die aktuell erzeugte Energie des PV-Generators (gelbe Pfeile), die eigenverbrauchte Energie (orange Pfeile), die eingespeiste Energie (rote Pfeile) und die Ladeleistung des Batteriespeichers (blaue Pfeile) als Übersicht dargestellt.
  • Seite 90 Abb. 66: Darstellung der Energiewerte In dieser Grafik erhalten Sie die Darstellung folgender Energiewerte: PV-Leistung (gelb) ■ ■ Eigenverbrauch (orange) ■ ■ Einspeiseleistung (rot) ■ ■ Batterie-Leistung (blau) ■ ■ Ladezustand (grün) ■ ■ Historie Um eine Darstellung der Energiewerte zu einem gewünschten Datum zu erhalten, wählen Sie im Menü...
  • Seite 91 Wählen Sie im Kalenderfeld das Datum aus, zu dem die Energiewerte Ihrer Anlage ange- zeigt werden müssen. Sie erhalten folgende grafische Darstellung der Energiewerte: Abb. 68: Graphische Darstellung des Energieverlaufs Hier haben Sie die Möglichkeit eine umfassende und detaillierte Analyse der Energiewerte durchzuführen.

  • Seite 92: Einstellungen

    Die Energie-Werte stehen Ihnen einerseits als Liniendiagramm in Tagesform zur Verfü- gung. Andererseits können Sie die Energiewerte, ebenso wie die Autarkie und Eigenver- brauchsquote in Balkendiagrammen anzeigen und vergleichen. Diese Balkendiagramme stehen Ihnen als Monatsverlauf, Jahresverlauf und Gesamtverlauf zur Verfügung. 7�3�2 Einstellungen Für zusätzliche Batterieeinstellungen wählen Sie im Menü...

  • Seite 93: Management

    Batterienutzung Maximale Nutzung (0-100 %) ■ ■ einstellen: Markieren Sie das Kontrollkästchen, wenn Sie zwingend die Batteriemodule bis 0 % der Ladekapazität entladen wollen und bis 100 % laden wollen. Bei dieser Einstellung ist die vom Hersteller angegebene Lebensdauer der Batteriemodule relevant. Batterieschonung (5-95 %) ■...
  • Seite 94 MaxStorage Home Anlage/Logging Energie Überblick Historie Steuerung Steuerung Einstellungen Management Abb. 71: Menü für Energiemanagement Ladelimits können für verschiedene Wochentage angezeigt werden. Wählen Sie dazu im Auswahlmenü im linken oberen Bereich des Fensters „Ladelimits“ den Wochentag aus, für den Sie die Ladelimits anzeigen wollen. Abb.

  • Seite 95: Alarmierung

    7�4 Alarmierung 7�4�1 History Um einen Überblick über bereits aufgetretene Alarme zu erhalten, wählen Sie im Menü des MaxStorage „Alarm > Historie“ aus. MaxStorage Home Anlage/Logging Energie Alarm Historie Historie Einstellungen Abb. 73: Menü Historie Folgende Daten der Alarmierung werden aufgelistet: Zeitstempel: ■...

  • Seite 96: Einstellungen

    MaxStorage Abb. 74: Darstellung der Alarm-Historie Home 7�4�2 Einstellungen Anlage/Logging Um Versandoptionen für Alarme einzustellen und den Energievergleich zu aktivieren, Energie wählen Sie im Menü des MaxStorage „Alarm > Einstellungen“ aus. Alarm Historie Einstellungen Einstellungen Abb. 75: Alarmeinstellungen Eine detaillierte Beschreibungs dieses Menüs erhalten Sie in Abschnitt 5.6.5.

  • Seite 97: Externe Geräte

    MaxStorage Home Anlage/Logging Energie Alarm Geräte Geräteeinstellungen Externe Geräte Abb. 76: Menü Geräteeinstellungen Eine detaillierte Beschreibung zu diesem Menü finden Sie in Abschnitt 5.6.4. 7�5�2 Externe Geräte Wählen Sie im Menü des MaxStorage „Geräte > Externe Geräte“ aus, um Einstellungen für externe Geräte festzulegen.
  • Seite 98 Max Remote MaxRemote bietet dem Netzbetreiber die Möglichkeit, die Wirkleistung seiner PV-Anlage ferngesteuert vorübergehend zu reduzieren, um eine Überlastung des Stromnetzes zu verhindern. Für den MaxRemote können Sie folgende Parameter konfigurieren: Abb. 78: Konfigurieren des MaxRemote MaxRemote Wählen Sie in diesem Auswahlmenü „Aktiviert“ aus, um den MaxRe- mote zu aktivieren, wählen Sie „Deaktiviert“...
  • Seite 99 Leistungsänderung Geben Sie den Reduktionsgradient für die Leistungsbegrenzung (in % negativ in [%/min] der Nennleistung/Minute) ein. Beispiel: Ein Wert von 200 [% / min] bedeutet, dass die Wechselrichter bei einem Reduktionsbefehl ihre Wirkleistung mit einer Steilheit von 200% der Nennleistung pro Minute bis zum gewünschten Leistungswert reduzieren.

  • Seite 100: Wirkleistungsreduzierung

    Aktiv ■ ■ Markieren Sie das zugehörige Kontrollkästchen der Zustände, die aktiv sein sollen. IN1 … IN6 ■ ■ Bei aktiviertem Kontrollkästchen wird das High-Pegel-Signal am gewählten Eingang verwendet. Bei deaktiviertem Kontrollkästchen wird das Low-Pegel-Signal verwendet. Wirkleistungsreduzierung ■ ■ Geben Sie den Wirkleistungsanteil in % der Nennleistung ein, auf die die Anlage begrenzt werden soll.

  • Seite 101: Externe Alarmeingänge

    Gradient: Der Gradient Ihres externen Gerätes wird automatisch berechnet, sobald Sie den Strom-Bereich und den Einstrahlungs- bzw. Temperatur-Bereich eingegeben haben. Diese Werte finden Sie im Handbuch Ihres externen Gerätes. Offset: Der Offset Ihres externen Gerätes wird automatisch berechnet, sobald Sie den Strom-Bereich und den Einstrahlungs- bzw. Temperatur-Bereich eingegeben haben.
  • Seite 102 MaxDisplay Ist ein MaxDisplay angeschlossen, wählen Sie hier die Schnittstelle über die das Display angeschlossen ist. Abb. 82: Aktivieren des MaxDisplay Deaktiviert: Kein MaxDisplay ist angeschlossen Bei der Auswahl "RS485" müssen Sie weiter keine Einstellung RS 485 vornehmen. Das MaxDisplay wird automatisch mit Daten versorgt. Tragen Sie die IP-Adresse des Displays ein.
  • Seite 103 Einspeisung/Bezug Wenn die Einspeiseleistung die "Einstiegsgrenze" überschreitet, wird das Relais geschaltet. Wenn die Einspeiseleistung bei aktivem Relais die "Ausstiegsgrenze" unterschreitet, wird das Relais abgeschaltet. Einspeisung/Bezug + Wenn die Summe aus Einspeiseleistung und Batterieleistung die Batterie „Einstiegsgrenze“ überschreitet, wird das Relais geschaltet. Wenn die Summe aus Einspeiseleistung und Batterieleistung bei aktivem Relais die „Ausstiegsgrenze“...

  • Seite 104: Grundeinstellungen

    Abb. 84: Konfigurieren der S0-Schnittstelle Eine detaillierte Beschreibungs dieses Menüs erhalten Sie in Abschnitt 5.6.3. Modbus TCP-Zähler Zum Erfassen der Einspeise-/Bezugsleistung oder der Eigenverbrauchsleistung kann ein Modbus TCP Power Meter an eine Ethernet-Schnittstelle des MaxStorage TP-S ange- schlossen werden. Eine detaillierte Beschreibungs dieses Menüs erhalten Sie in Abschnitt 5.6.3.
  • Seite 105 MaxStorage Home Anlage/Logging Energie Alarm Geräte Grundeinstellungen Allgemein Allgemein Verbindungen Persönliche Einstellungen Abb. 85: Menü Allgemeine Grundeinstellungen Im Menü „Systeminformation“ können Sie die Seriennummer und Firmware-Version Ihres MaxStorage TP-S ablesen, Updates installieren und das Gerät in den Auslieferungszu- stand zurücksetzen. Hinweis Wenn Sie das Gerät durch Klicken der Schaltfläche „Gerät zurücksetzen“...
  • Seite 106 Firmware-Version: In diesem Feld wird die aktuell eingespielte Firmware des MaxWeb XPN angezeigt. Update von USB: Klicken Sie auf die Schaltfläche Update von USB, um ein Firmware- Update von einem USB-Stick zu installieren. Stecken Sie dazu im Slot auf der Vorderseite des MaxWeb XPN den entsprechenden USB-Stick ein.

  • Seite 107: Verbindungen

    Sicherung auf USB: Klicken Sie auf die Schaltfläche Sicherung auf USB, um ein Backup der MaxStorage-TP-S-Daten zu erstellen. Stecken Sie dazu im Slot des MaxStorage MasterControllers einen FAT32 formatierten, leeren USB-Stick ein. Hinweis Home Bei Sicherung auf USB gehen alle darauf gespeicherten Daten verloren. Anlage/Logging 7�6�2 Verbindungen...

  • Seite 108: Hilfe

    1. Geben Sie im Feld „Benutzernamen“ Ihren Benutzernamen ein (voreingestellt: admin). 2. Geben Sie im Feld „Aktuelles Passwort“ Ihr bisheriges Passwort ein (voreingestellt: solarmax.com). 3. Geben Sie im Feld „Neues Passwort“ Ihr neues Passwort ein und wiederholen Sie die Eingabe im Feld „Neues Passwort (wiederholen)“.

  • Seite 109: Störungen

    Installationsort ■ ■ Information zur vorliegenden Störung (Statusmeldung etc.) ■ ■ Erreichbarkeit Die Kontaktdaten des SolarMax Service Centers finden Sie auf der Rückseite dieser Ins- tallationsanleitung oder unter www.solarmax.com. Wartung und Reinigung Folgende Wartungsarbeiten sollten regelmäßig vom Anlagenbetreiber durchgeführt werden: Reinigen Sie das Grafik-Display mit einem antistatischen und feuchten Tuch.

  • Seite 110: 10 Außerbetriebnahme

    10 Außerbetriebnahme 10�1 Ausschalten des MaxStorage TP-S Hinweis Bei ausgeschaltetem DC-Trennschalter und angeschlossenem Hausnetz fließt ein geringer Strom aus den Batteriemodulen. Dies kann zur Tiefenentladung der Batteriemodule führen, wenn der MaxStorage TP-S länger als drei Monate bei maximal geladenen Batteriemodulen ausgeschaltet ist. Entnehmen Sie die Batteriemodule, wenn Sie vorhaben, den MaxStorage TP-S längere Zeit in ausgeschaltetem Zustand zu lagern.

  • Seite 111: Entnehmen Der Batteriemodule

    10�2 Entnehmen der Batteriemodule GEFAHR! Lebensgefahr durch Explosion! Durch mechanische Beschädigungen oder durch Öffnen der Batteriemodule kann es zu Erwärmung oder zu Kurzschlüssen kommen. Dies könnte zu Brand oder Explosion der Module führen. MaxStorage TP-S bzw. dessen Batteriemodule dürfen nur in nicht explosions- gefährdeten Bereichen gelagert und betrieben werden.
  • Seite 112 VORSICHT! Gesundheitliche Schäden durch Ausgasung aufgrund starker Wärmeentwicklung! Durch zu hohe Umgebungstemperatur oder Kontakt mit Chemikalien kann es zu starker Wärmeentwicklung mit Ausgasung kommen. Die austretenden Gase können Haut, Augen und Hals reizen. Halten Sie die Umgebungsbedingungen ein und vermeiden Sie den Kontakt der Batteriemodule mit Chemikalien.

  • Seite 113: Demontage Des Maxstorage Tp-S

    10�3 Demontage des MaxStorage TP-S Hinweis Notieren Sie bei einem Gerätetausch die Ertragsdaten Ihres Altgerätes, bevor Sie das Altgerät demontieren. GEFAHR! Lebensgefahr durch Stromschlag! Komponenten im MaxStorage TP-S stehen unter gefährlich hoher Spannung. Sie müssen den MaxStorage TP-S, wie in diesem Kapitel beschrieben, voll- ständig spannungsfrei schalten, bevor Sie ihn demontieren.

  • Seite 114: Entsorgung

    Entsorgen Sie den MaxStorage TP-S gemäß den örtlich geltenden Entsorgungsvorschriften. Lithium-Ionenbatterien dürfen nicht über den normalen Hausmüll entsorgt werden. Batteriemodule müssen vom Installationsbetrieb oder von der SolarMax Produktions GmbH kostenlos zurückgenommen werden. Sie müssen einer Sammelstelle zugeführt werden und gemäß dem europäischen Batteriegesetz (BattG 2006/66/EG) entsorgt werden.

  • Seite 115: 11 Technische Daten

    11 Technische Daten MaxStorage TP-S Ausstattung Wechselrichter SM7TP2-S Bidirektionale Wandler max. 4 x 2 kW Batteriemodule max. 4 x Li Ion Steuerungseinheit Energiemanager Wechselrichtertopologie transformatorlos DC-Trennschalter integriert Gehäuse Aluminium Umgebungsbedingungen Schutzart IP20 Temperaturbereich für Betrieb und Lagerung 0 … +40°C Brandschutzklasse Wechselrichter SM7TP2 Abmessungen...
  • Seite 116 Abmessungen (B x T x H) 700 x 405 x 1000 mm System-Garantie 10 Jahre 1) Für Nennleistung und bei symmetrischer Auslegung des PV-Generators 2) Abhängig von der gewählten Ländereinstellung, abweichende Werte sind möglich, weitere Informationen sind auf www.solarmax.com erhältlich...

  • Seite 117: 12 Zubehör

    12 Zubehör MaxComm Modulare Kommunikationsplattform zum Auswerten der Daten einer Photovoltaikanlage, die über einen Datenlogger erfasst werden. MaxTalk Pro Benutzerfreundliche PC-Software zur Konfiguration von Wechselrichtern vor Ort und für die gelegentliche Überwachung von Anlagen. Zubehör zur MaxMeteo, MaxCount, MaxComm Bus Repeater, Einstrahlungssensor Datenerfassung usw.

  • Seite 118: Garantiebedingungen Der Solarmax Produktions Gmbh

    Weist ein Gerät innerhalb der Garantiedauer einen Mangel oder eine Funktionsstörung auf und werden die untenstehenden Bedingungen zur Geltendmachung der Garantie eingehalten, wird das Gerät oder Geräteteile, sofern dies nicht unverhältnismäßig oder unmöglich ist, durch SOLARMAX nach ihrer Wahl innerhalb einer angemessenen Frist wie unten dargestellt kostenlos repariert oder...
  • Seite 119 Batteriesendungen nur in der Originalverpackung. Austauschgeräte befinden sich in einwandfreiem generalüberholten Zustand oder Neuzustand und gehen in das Eigentum des Käufers über, Zug um Zug gegen das ausgetauschte Gerät, das in das Eigentum von SOLARMAX übergeht. Sollte nach einem Tauschvorgang das auszutauschende Teil oder das auszutauschende Gerät nicht innerhalb von zwei Wochen nach Versendung des Tauschteils oder Tauschgerätes an SOLARMAX...
  • Seite 120 Gerät nicht in einem Temperaturumfeld von 0 Grad Celsius bis 40 Grad Celsius betrieben oder das Gerät mit einer anderen Stromquelle als einer Photovoltaikanlage betrieben wurde oder das Gerät mit anderen als von SOLARMAX freigegebenen Batterien ver- wendet wurde.
  • Seite 121 Stringwechselrichter / Anschluss-Box 32HT2: Die Verlängerung der Garantie kann innerhalb von 60 Monaten nach Kauf, spätestens jedoch inner- halb von 72 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden. Zentralwechselrichter: Die Verlängerung der Garantie kann innerhalb von 3 Monaten nach Kauf, spätestens jedoch inner- halb von 12 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden.

  • Seite 122: Solarmax Service Center

    SolarMax Service Center Auf unserer Website finden Sie alle Kontaktinformationen: www.solarmax.com Hotline: + 49 3733 507840 + 41 315281165 + 34 93 2203859 + 44 20 38080346 + 39 0418520076 + 33 820 420 684 + 49 3733 50784 99 Mail hotline@solarmax.com...
