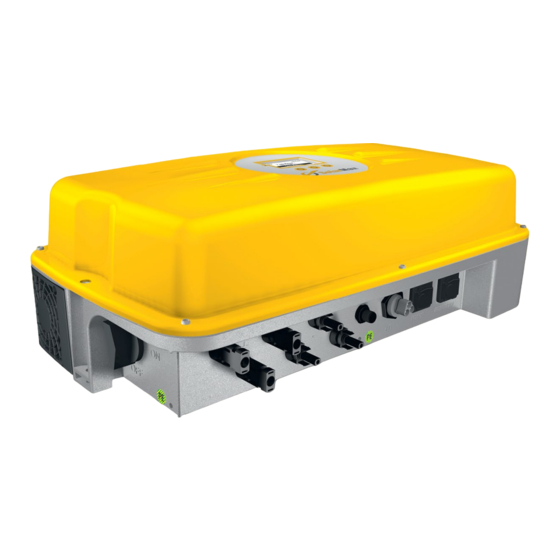

SolarMax S-Serie Gerätedokumentation
  1. Anleitungen
  2. Marken
  3. SolarMax Anleitungen
  4. Wechselrichter
  5. S-Serie
  6. Gerätedokumentation

SolarMax S-Serie Gerätedokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

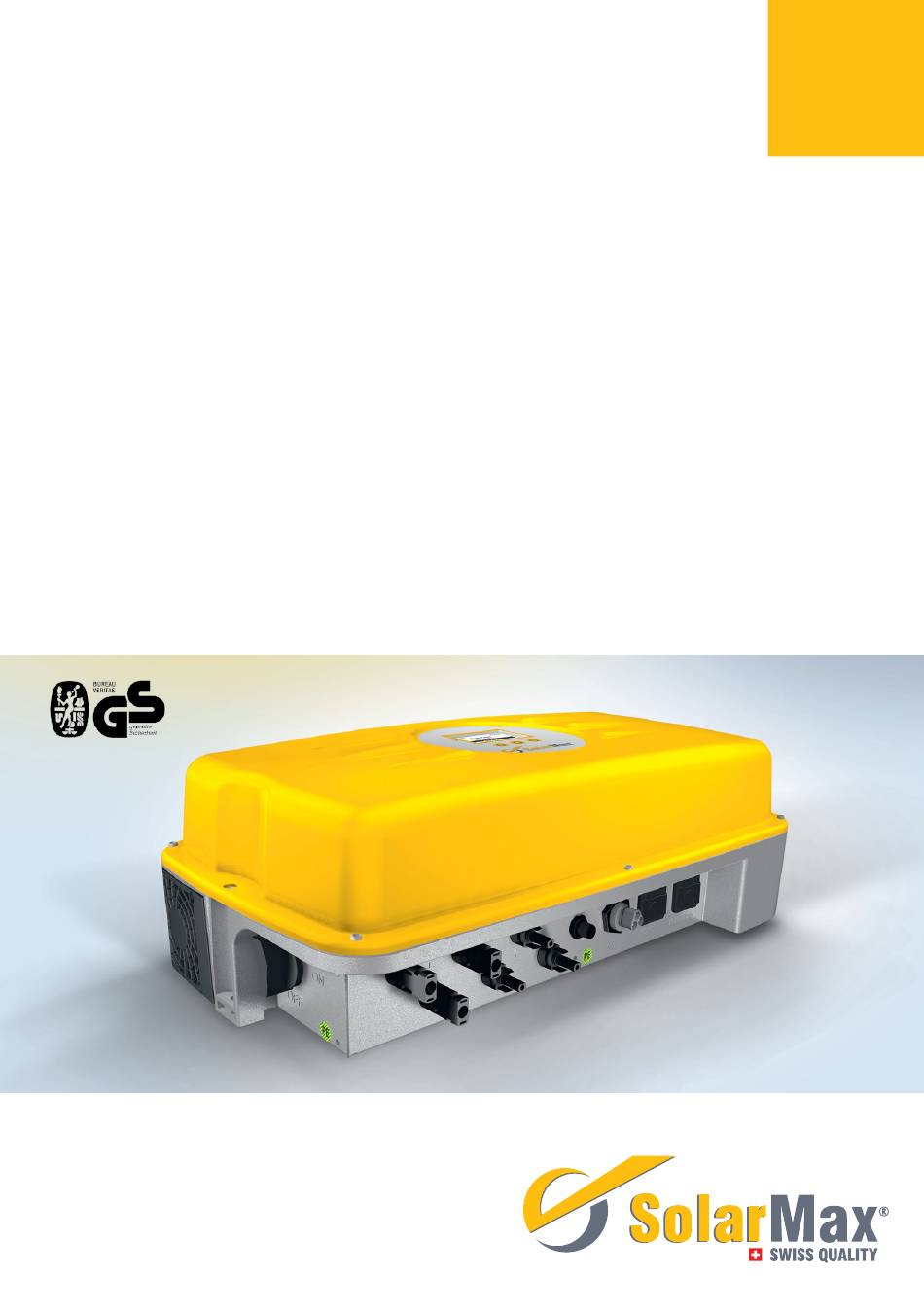

SolarMax S-Serie
2000S / 3000S / 4200S / 6000S
Gerätedokumentation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SolarMax S-Serie

Inhaltszusammenfassung für SolarMax S-Serie

  • Seite 1 SolarMax S-Serie 2000S / 3000S / 4200S / 6000S Gerätedokumentation...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Hinweise zur vorliegenden Gerätedokumentation Zielgruppe Aufbewahrung der Unterlagen Verwendete Symbole Sicherheitshinweise Bestimmungsgemäße Verwendung Beschreibung Blockschema SM2000S und SM3000S Blockschema SM4200S und SM6000S 3.2.1 Sicherheitsrelevante Funktionen 3.2.2 Steuer- und Regelfunktionen Externe Bedienelemente und Abmessungen Installation Transport und Lagerung 4.1.1 Transport 4.1.2 Umgebungsbedingungen bei Lagerung Standortwahl und Betriebsbedingungen...
  • Seite 3 Konfiguration der Datenkommunikations-Schnittstellen Optionen Zubehörkomponenten Betriebsstatus Statusmeldungen und Status-LED Aufstarten Netzbetrieb Anzeige der Kommunikationsaktivität Störungsbehebung 10.1 SolarMax Service Center 10.2 Diagnose & Maßnahmen 10.2.1 Allgemeine Problembehebung 10.2.2 Warnungen 10.2.3 Störungen 10.2.4 Fehler 10.2.5 Blockierungen 10.2.6 Fehlermeldungen während der Initialisierungsphase Wartung...

  • Seite 4: Hinweise Zur Vorliegenden Gerätedokumentation

    Hinweise zur vorliegenden Gerätedokumentation Diese Gerätedokumentation enthält eine Beschreibung der SolarMax S-Serie Stringwech- selrichter 2000S, 3000S, 4200S und 6000S. Sie macht zudem Angaben zur Installation, Inbetriebnahme und Bedienung der Wechselrichter. Machen Sie sich mit den Funktionen und Eigenschaften der Wechselrichter vertraut bevor Sie mit deren Installation beginnen.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Die Stringwechselrichter der S-Serie wurden nach den neuesten Erkenntnissen der Technik und nach geltenden Produktsicherheitsnormen konstruiert und geprüft. Den- noch kann die Nichtbeachtung der Sicherheitshinweise in dieser Gerätedokumentation zu Gefahren für den Benutzer, Dritter oder Sachwerte führen. Die ständige Einhaltung der Sicherheitshinweise durch die Elektrofachkraft und den Betreiber der PV-Anlage reduziert diese Risiken auf ein Minimum.

  • Seite 6: Beschreibung

    Beschreibung Alle SolarMax Wechselrichter arbeiten grundsätzlich vollautomatisch. Der DC-Trenn- schalter bleibt im Normalbetrieb immer eingeschaltet. Der Wechselrichter startet bei ausreichender Eingangsleistung und bleibt in Betrieb, bis die verfügbare Eingangsleistung vom PV-Generator das notwendige Minimum unterschreitet. Blockschema SM2000S und SM3000S Die DC-Spannung des PV-Generators wird mit einem äußerst verlustarmen Aufwärts- wandler in einen Zwischenkreis gebracht.

  • Seite 7: Sicherheitsrelevante Funktionen

    überwachung einen Sicherheitsmechanismus aus, der das Gerät abschaltet. Dadurch wird ein gefährlicher Personenstrom verhindert. 3.2.2 Steuer- und Regelfunktionen Die Mess- und Regelelektronik der SolarMax-Wechselrichter ist auf dem neuesten Stand der Technik. Ein digitaler Signalprozessor (DSP) erzeugt die PWM-Signale und übernimmt folgende Steuerfunktionen des Wechselrichters: Ein- und Ausschaltautomatik ■...

  • Seite 8: Externe Bedienelemente Und Abmessungen

    Überwachung der Leistungselektronik ■ Überwachung der Kühlkörpertemperatur ■ Ansteuerung des Grafikdisplays ■ Externe Kommunikation über RS485 und/oder Ethernet ■ Externe Bedienelemente und Abmessungen 545 mm 522 mm Grafikdisplay mit Bedienung DC-Trennschalter...

  • Seite 9: Installation

    Installation Transport und Lagerung 4.1.1 Transport Während des Transports und einer etwaigen Zwischenlagerung muss sichergestellt wer- den, dass die lokalen Umgebungsbedingungen (Temperatur und Luftfeuchtigkeit) zu kei- nem Zeitpunkt außerhalb der in den technischen Daten spezifizierten Grenzwerte liegen. Eine längere unbeaufsichtigte und ungeschützte Zwischenlagerung des Wechselrichters im Freien sollte vermieden werden.
  • Seite 10 ■ Gebäude oder Betriebsraum installiert wird. Die Wechselrichter dürfen nicht in Schränke oder in geschlossene Nischen eingebaut werden. Werden verschiedene SolarMax-Typen der S-Serie montiert, ist von links nach ■ rechts folgende Reihenfolge einzuhalten: SolarMax 2000S, SolarMax 3000S, SolarMax 4200S, SolarMax 6000S.

  • Seite 11: Betriebsbedingungen Am Standort

    ■ dung (EN 61000-6-4) erfüllen. Kühlsystem Trotz des hohen Wirkungsgrads des SolarMax-Wechselrichters müssen ca. 5 % der über- tragenen Leistung in Form von Wärme abgeführt werden. Hierzu dient der Geräteboden aus Aluminiumguss, der mittels Konvektion und zusätzlichem Ventilator für ausreichende Kühlung sorgt.

  • Seite 12: Montage

    – 2 Dübel – 3 Schrauben M6 x 12 mm 1 AC-Stecker (Wieland) ■ 1 Kabelschuh M6 für das Erdungskabel und das Befestigungsmaterial: ■ – 1 Unterlegscheibe M6 – 1 Federring M6 – 1 Fächerscheibe Montage Der Wechselrichter kann mit der mitgelieferten Montageschiene und dem Montagemate- rial einfach auf einem ebenen Montageuntergrund montiert werden.

  • Seite 13: Elektrischer Anschluss

    Elektrischer Anschluss 4.7.1 Richtlinien für die elektrische Installation GEFAHR Nur qualifiziertes Elektrofachpersonal darf Stringwechselrichter der S-Serie instal- ■ lieren und in Betrieb nehmen. Die lokalen Vorschriften und Richtlinien für die Installation von elektrischen Geräten ■ sind einzuhalten. Sämtliche Zuleitungen zum Wechselrichter müssen für die zu erwartenden Span- ■...

  • Seite 14: Angaben Zum Eingebauten Überspannungsschutz

    4.7.3 Angaben zum eingebauten Überspannungsschutz Die SolarMax-Wechselrichter verfügen sowohl am Eingang als auch am Ausgang über integrierte Überspannungsableiter. Auf der DC-Seite sind zwei Überspannungsableiter (Varistoren) vom Plus- und Minusanschluss gegen Erde eingebaut. Auf der AC-Seite ist ein Überspannungsableiter (Varistor) zwischen Phase und Nullleiter eingebaut. Alle Über- spannungsableiter entsprechen der Anforderungsklasse D nach VDE 0675-6 oder Typ 3 nach EN 61643-11 (kein Blitzschutz, siehe auch Abschnitt 4.4).

  • Seite 15: Externer Fehlerstrom-Schutzschalter (Fi)

    4.7.5 Externer Fehlerstrom-Schutzschalter (FI) Die Wechselrichter der SolarMax S-Serie verfügen über einen integrierten allstromsen- sitiven Fehlerstromsensor. Dieser ist in der Lage, zwischen den betriebsbedingten ka- pazitiven Ableitströmen (verursacht durch die Kapazitäten der PV-Module gegen Erde) und Fehlerströmen (verursacht durch Berührung eines Pols des PV-Generators) zu unter- scheiden.

  • Seite 16: Ac-Kabeldose Konfektionieren

    2000S 3000S 4200S 6000S Netzsicherungen 10 A 13 A 20 A 25 A (Charakteristik C) Minimaler 1,5 mm 1,5 mm 2,5 mm 4 mm Leiterquerschnitt AC Wir empfehlen die Verwendung größerer Leiterquerschnitte, um die Leitungsverluste ■ möglichst gering zu halten! Das flexible Kabel wird mit einer maximalen Länge von einem Meter auf eine Abzweig- ■...

  • Seite 17: Ac-Zuleitung Anschließen

    – Anzugsdrehmoment 0.8 – 1.0 Nm 4. Prüfen Sie die Litzen auf festen Sitz. 5. Klicken Sie das Buchsenhinterteil auf den Buchseneinsatz. 6. Schrauben sie die Kabelverschraubung fest. AC-Zuleitung anschließen Die AC-Zuleitung kann nun am AC-Anschluss des Wechselrichters eingesteckt werden. Sobald die korrekte Position erreicht ist, rastet die Kabeldose am AC-Anschluss ein.

  • Seite 18: Dc-Anschlüsse

    Vorgehensweise 1. Stellen Sie sicher, dass der DC-Trennschalter ausgeschaltet ist. 2. Entfernen Sie die Schutzkappen an den MC-Buchsen. 3. Schließen Sie die DC-Zuleitungen am Wechselrichter an. Polarität beachten. DC-Anschlüsse DC + Anschlüsse DC - Anschlüsse...

  • Seite 19: Statusmeldekontakt Anschließen (Optional)

    (zu tiefe DC-Eingangsspannung). HINWEIS In der Nacht und bei ausgeschalteter DC-Seite ist der Statusmeldekontakt im Ruhe- zustand. Spezifikationen des Statusmeldekontakts: M12-Stecker; den Stecker für das Kabel können Sie über das SolarMax Service Center ■ beziehen. max. Schaltspannung: 250 V / 30 V ■...

  • Seite 20: Kontaktbelegung

    Kontaktbelegung Kontakt NO (Normally Open: im Ruhezustand offen) NC (Normally Closed: im Ruhezustand geschlossen) Nicht benutzt Kontaktschema...

  • Seite 21: Kabel Für Datenkommunikation Anschließen

    4.7.9 Kabel für Datenkommunikation anschließen Die Wechselrichter der SolarMax S-Serie verfügen über zwei RJ45-Buchsen für die Datenkommunikation in einem MaxComm-Netzwerk: Die linke RJ45-Buchse (Pos. 5 in Abschnitt 4.7.2) ist eine reine RS485-Schnittstelle. ■ Die RS485-Schnittstelle wird für Verbindungen zu weiteren SolarMax Wechselrichtern oder Zubehör mit MaxComm-Schnittstelle verwendet.

  • Seite 22: Inbetriebnahme

    HINWEIS Studieren Sie die Anleitung, bevor Sie die Erstinbetriebnahme beginnen. Kontaktie- ■ ren Sie Ihren Netzbetreiber oder das SolarMax Services Center, wenn Sie nicht si- cher sind, welche Einstellungen Sie wählen müssen. Sie können die Erstinbetriebnahme mit Drücken von im Menü „Bestätigung“...
  • Seite 23 – Geben Sie die aktuelle Uhrzeit ein. – Drücken Sie auf , um die Eingaben zu bestätigen. Schritt 2: nur bei den Ländereinstellungen „Deutschland“, „Grossbritannien“ und „Italien“: 2. Bestimmen Sie den „Anlagentyp“ bzw. den „Standard“. Menü „Anlagentyp“ bei Ländereinstellung „Deutschland“: Einstellung Beschreibung <= 3.68 kVA...
  • Seite 24 Schritt 3: nur bei Ländereinstellung „Deutschland“: 3. Wählen Sie im Menü „cosφ(P)“ die vom Netzbetreiber verlangte Vorgabe für die Blind- leistungseinspeisung aus: Einstellung Beschreibung Standardisierte Blindleistungseinspeisung Inaktiv Keine Blindleistungseinspeisung (cosφ=1) – Drücken Sie auf ,um die Eingabe zu bestätigen. 4. Kontrollieren Sie im Menü „Bestätigung“ Ihre Eingaben. Sie können die Erstinbetrieb- nahme danach abschließen, indem Sie auf drücken.

  • Seite 25: Bedienung

    Bedienung Alle SolarMax-Wechselrichter der S-Serie arbeiten vollautomatisch und wartungsfrei. Die elektrischen Trennschalter zwischen PV-Generator, Wechselrichter und 230 V-Netz blei- ben immer eingeschaltet. Bei ausreichend hoher Einstrahlung startet der Wechselrichter und überträgt die Leistung in das 230 V-Netz; andernfalls verbleibt das Gerät in Warte- stellung und steht so jederzeit für die Netzeinspeisung zur Verfügung.

  • Seite 26: Ausschalten Des Wechselrichters

    Ausschalten des Wechselrichters GEFAHR Auch wenn der DC-Trennschalter ausgeschaltet ist, bleiben einige Baugruppen und ■ alle Anschlüsse des Wechselrichters unter Spannung! Warten Sie nach der Freischaltung des Wechselrichters mindestens 5 Minuten, ■ damit sich die internen Kondensatoren entladen können. Die MC-Stecker (DC-Eingang) dürfen nur dann vom Wechselrichter getrennt wer- ■...

  • Seite 27: Menütastensymbole

    HINWEIS Die gesamte Mess-, Steuer- und Kommunikationselektronik des Wechselrichters wird vollständig vom PV-Generator versorgt. Deshalb ist die Bedienung über die Displayein- heit und die Kommunikation mit dem Wechselrichter nachts oder bei ungenügender Einstrahlung nicht möglich. 6.4.1 Menütastensymbole Mit Hilfe der nachfolgend dargestellten Symbole können Sie sich durch die verschiede- nen Menüs und Funktionen bewegen, welche im Display dargestellt werden.

  • Seite 28: Menüaufbau

    6.4.2 Menüaufbau * Nur bei Ländereinstellung „Italien“ vorhanden.

  • Seite 29: Hauptmenü

    6.4.2.1 Hauptmenü Das Hauptmenü dient als Ausgangspunkt für alle Untermenüs und Anzeigen siehe 6.4.2 „Menüaufbau“. Mit den Pfeiltasten können Sie das gewünschte Menü aus- wählen. Bestätigen Sie die Auswahl mit 6.4.2.2 Übersicht Wenn während 120 Sekunden keine der drei Tasten gedrückt wird, wechselt das Dis- play automatisch in das Übersichtsmenü, welches die drei wichtigsten Größen sowie den aktuellen Betriebsstatus darstellt.
  • Seite 30 6.4.2.3 Messwerte Die aktuellen Messwerte des Wechselrichters können im Menü „Messwerte“ abgerufen werden. Mit den Pfeiltasten können Sie durch die Messwerte navigieren. Durch Drücken des linken Tasters gelangen Sie zurück in das Hauptmenü. Folgende Messwerte sind abrufbar: Messwert Beschreibung aktuelle Spannung des PV-Generators aktueller Strom des PV-Generators aktuelle Netzspannung aktueller Einspeisestrom...
  • Seite 31 6.4.2.4 Statistik Im Statistik-Menü können Sie auf den internen Datenlogger des Wechselrichters zu- greifen. Es lassen sich die Statistiken der letzten 31 Tage, 12 Monate oder 10 Jahre darstellen. Das Untermenü „Total“ enthält die kumulierten Ertrags- und Betriebsdaten seit der Erstinbetriebnahme des Wechselrichters. Mit der Taste markieren Sie die gewünschte Statistik-Kategorie.
  • Seite 32 Monats-Statistik In diesem Menü sind die Daten der letzten 12 Monate abrufbar. Mit den Tasten wählen Sie die gewünschte Monats-Statistik aus. Durch Drücken des linken Tasters gelangen Sie zurück in das Statistik-Menü. Parameter Beschreibung Ertrag Monatsertrag Maximum Spitzenwert der eingespeisten Leistung Stunden Total Betriebstunden im Gerätestatus „Netzbetrieb“...

  • Seite 33: Zurücksetzen

    Total In diesem Menü sind der Gesamtertrag und die gesamten Betriebsstunden des Wechsel- richters seit dem Zeitpunkt der Erstinbetriebnahme aufgeführt. Durch Drücken des linken Tasters gelangen Sie zurück in das Statistik-Menü. Zurücksetzen In diesem Menü können Sie sämtliche Einträge im Statistikmenü löschen. HINWEIS Einmal gelöschte Daten sind unwiderruflich verloren! Mit der Taste...

  • Seite 34: Konfiguration

    Fachkräften die individuelle Anpassung der Betriebsparameter. Die dazu erforderliche Bedienungsanleitung „S-Serie - Parameterkonfiguration mit MaxTalk 2 Pro“ finden Sie auf unserer Internetseite; www.solarmax.com (Bereich Downloads). MaxTalk 2 Pro können Sie beim SolarMax Service Center anfordern. Die Kontaktanga- ben finden Sie auf der Rückseite. Parameter...
  • Seite 35 Parameter Beschreibung Einheit df/dt max Maximal zulässige Änderung der Netzfrequenz pro Sekunde Hz/s Iac max Maximal zulässiger Netzstrom (pro Phase) Iac mean max Maximal zulässiger DC-Anteil des eingespeisten Netzstroms Pac max Maximal einspeisbare Wirkleistung S max Maximal einspeisbare Scheinleistung Inselerkennung Sofortige Netztrennung bei detektiertem Inselbetrieb Inaktiv/Ein Neustartverz.

  • Seite 36: Einstellungen

    6.4.2.6 Einstellungen Das Menü „Einstellungen“ erlaubt die Anpassung von verschiedenen Parametern: Durch Drücken des linken Tasters gelangen Sie zurück in das Hauptmenü. So verändern Sie Parameter-Werte im Bearbeitungsmodus 1. Parameter wählen mit der Taste ; z.B. Uhrzeit. 2. Taste drücken, um in den Bearbeitungsmodus zu wechseln. 3.

  • Seite 37: Firmware-Version

    Dieses Menü enthält die folgenden Informationen: Gerätetyp (SM2000S, SM3000S, SM4200S, SM6000S) ■ Firmware-Version ■ Datum der ersten Inbetriebnahme ■ Webadresse (www.solarmax.com) ■ Mit den Tasten bewegen Sie sich durch das Menü. Durch Drücken des linken Tasters gelangen Sie zurück in das Hauptmenü. 6.4.2.8 Selbsttest Die Selbsttestprozedur (nur verfügbar bei Ländereinstellung „Italien“) variiert während...

  • Seite 38: Maximaler Mittelwert Der Netzspannung

    HINWEIS Der Selbsttest kann nur dann aktiviert werden, wenn die Einstrahlung genügend ■ groß ist, der Wechselrichter mit dem Netz verbunden ist und einspeist. Falls während des Tests ein Fehler auftritt oder die Einstrahlung zu gering ist, wird ■ der Selbsttest abgebrochen und im Display erscheint die Meldung „Selbsttest ab- gebrochen“...
  • Seite 39 – Der Auslösewert, die Auslösezeit, der aktuelle Wert und der Standardwert der Fre- quenzüberwachung (f max 1) werden angezeigt. – Der Zustand der Frequenzüberwachung „f max 1“ wird angezeigt. Minimale Frequenz (erster Grenzwert) – Die eingestellte Schwelle der Frequenzüberwachung „f min 1“ wird angezeigt. –...

  • Seite 40: Datenkommunikation

    Datenkommunikation Für PV-Anlagen mit SolarMax-Wechselrichtern bietet Sputnik Engineering die Kommu- nikationsplattform MaxComm an. Diese bietet vielfältige Möglichkeiten für die Datener- fassung und die Überwachung Ihrer PV-Anlage. Nachfolgend finden Sie eine Übersicht über die aktuellen Produkte. HINWEIS Detaillierte Informationen finden Sie auf unserer Website www.solarmax.com.

  • Seite 41: Konfiguration Der Datenkommunikations-Schnittstellen

    Beachten Sie bitte, dass der TCP Port größer als 1023 sein muss, da dieser Bereich für vordefinierte Anwendungen reserviert ist (sogenannte „Well Known Services“). HINWEIS Weiterführende Informationen zur Datenkommunikation finden Sie in der Technischen Information „MaxComm-Netzwerk“. Dieses Dokument können Sie von unserer In- ternetseite herunterladen: www.solarmax.com; Downloads/Datenkommunikation/ MaxComm.

  • Seite 42: Optionen

    Optionen Zubehörkomponenten Nachfolgend eine Auflistung weiterer verfügbarer Zubehörkomponenten. MaxMeteo ■ Einheit zur Erfassung von Einstrahlungsdaten und der Zelltemperatur von PV-Modulen MaxCount ■ Einheit zur Erfassung von Zählerständen mit S0 – Schnittstelle MaxDisplay ■ Schnittstelle für ein Großdisplay zur Visualisierung von PV-Anlagendaten...

  • Seite 43: Betriebsstatus

    Betriebsstatus Statusmeldungen und Status-LED Die Statusmeldung im Grafikdisplay beschreibt den aktuellen Betriebszustand des Wech- selrichters. Jede Statusmeldung des Wechselrichters gehört zu einem der fünf möglichen Betriebsstatus. Die Status-LED zeigt durch unterschiedliche Signalfarben immer einen dieser Betriebsstatus an. Zusätzlich zu den Statusmeldungen kann der Wechselrichter Warnungen anzeigen.

  • Seite 44: Netzbetrieb

    Netzbetrieb Status-LED: Grün Statusmeldung Beschreibung / Ursache Maximalleistung Der Wechselrichter begrenzt die Einspeiseleistung auf die maximale Leistung des Gerätes. Dies kann auftreten, wenn der Solargenerator überdimensioniert ist. Netzbetrieb Der Wechselrichter hat sich auf das Netz zugeschaltet und ist im Einspeisebetrieb. Idc-Begrenzung Der Wechselrichter begrenzt den Solargeneratorstrom auf den maximal zulässigen Wert.

  • Seite 45: Störungsbehebung

    Serien-Nummer S/N ■ Installationsort ■ Informationen zur vorliegenden Störung (Status-Meldung etc.) ■ Erreichbarkeit Montag bis Freitag von 8:00 bis 17:00 Uhr (CET) Die Kontaktangaben des SolarMax Service Centers finden Sie auf der Rückseite. Sputnik Engineering AG Länggasse 85 CH-2504 Biel/Bienne...

  • Seite 46: Diagnose & Maßnahmen

    10.2 Diagnose & Maßnahmen Die folgenden Tabellen beschreiben mögliche Maßnahmen zur Behebung von Störungen. Falls die vorgeschlagenen Maßnahmen die Störung nicht beseitigen, so kontaktieren Sie bitte umgehend das SolarMax Service Center. 10.2.1 Allgemeine Problembehebung Problem Ursache Maßnahmen Keine Anzeige auf dem DC-Trennschalter DC-Trennschalter einschalten.

  • Seite 47: Fehler

    Neutralleiter im AC-Kupplungs- stecker korrekt an. 10.2.4 Fehler Status-LED: Rot Statusmeldung Ursache Maßnahme Gerätefehler (+ Fehlercode) Im Wechselrichter ist ein inter- Notieren Sie den angezeigten ner Fehler aufgetreten. zweistelligen Fehlercode und nehmen Sie Kontakt mit dem SolarMax Service Center auf.

  • Seite 48: Blockierungen

    Die folgenden Fehler treten ausschließlich während der Initialisierungsphase des Wech- selrichters auf und weisen auf einen Defekt im Wechselrichter (Gerätefehler) hin. Anzeige Status-LED: leuchtet nicht Fehlermeldung Maßnahmen SUPPLY FAULT ADC REFERENCE ERROR SolarMax Service Center benachrichtigen. ERROR EEPROM CONFIGURATION ERROR IRRADIANCE TOO LOW Warten bis die Einstrahlung größer wird.

  • Seite 49: Wartung

    11 Wartung SolarMax-Wechselrichter arbeiten grundsätzlich wartungsfrei. Zur Sicherstellung des reibungslosen Betriebs über mehrere Jahre empfiehlt es sich jedoch, neben der regel- mäßigen Kontrolle der Betriebs- und Ertragsdaten via Wechselrichter-Display oder Fern- überwachung die nachfolgend beschriebenen einfachen Wartungsarbeiten regelmäßig durchzuführen. Die Wartungsintervalle müssen abhängig von den vorherrschenden Umgebungsbedingungen (insbesondere Staubbelastung) angepasst werden.

  • Seite 50: Entsorgung

    4. Ziehen Sie die MC4-Stecker heraus und befestigen Sie die Schutzabdeckungen der Steckverbinder. 5. Überprüfen Sie, ob sich der Kühlkörper (Geräteboden) genügend abgekühlt hat. 6. Entfernen Sie die beiden Schrauben links und rechts und nehmen Sie den Wechsel- richter aus der Montageschiene heraus. 13 Entsorgung Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer gemäß...

  • Seite 51: Technische Daten

    14 Technische Daten 14.1 Technische Daten SM 2000S SM 3000S SM 4200S SM 6000S Eingangs- MPP- 100 V…550 V 100 V…550 V 100 V…550 V 100 V…550 V größen Spannungsbereich Min. Spannung für 190 V 260 V 200 V 220 V Nennleistung Maximale 600 V...
  • Seite 52 (B x H x T) Garantie Standard 5 Jahre / Verlängerung auf 10, 15, 20 oder 25 Jahre möglich 1) länderspezifische Zertifikate und Konformitäten können im Downloadbereich unter www.solarmax.com eingesehen werden 2) nur die Wechselrichter SolarMax 4200S und SolarMax 6000S 3) Portugal...

  • Seite 53: Wirkungsgradverlauf

    14.2 Wirkungsgradverlauf Wirkungsgrad SolarMax 2000S η η η relativ (250 V (300 V (400 V 85.2 85.8 87.1 89.8 90.2 93.2 93.2 93.5 94.8 94.6 94.7 95.6 95.4 95.6 96.1 1800 95.2 95.4 96.0 Europäischer Wirkungsgrad 94.4 94.6 95.4 Wirkungsgrad SolarMax 3000S η...
  • Seite 54 Wirkungsgrad SolarMax 4200S η η η relativ (250 V (300 V (400 V 90.8 91.0 92.8 93.6 93.8 94.5 94.6 95.1 95.8 1140 94.8 95.4 96.1 1900 95.0 95.5 96.2 3800 94.4 95.0 95.6 Europäischer Wirkungsgrad 94.6 95.1 95.8 Wirkungsgrad SolarMax 6000S η...

  • Seite 55: Temperaturabhängige Leistungsreduktion (Power Derating)

    14.3 Temperaturabhängige Leistungsreduktion (Power Derating) 14.3.1 SM2000S Der SM2000S-Wechselrichter kann bis zu einer Umgebungstemperatur von 55 °C die Maximalleistung einspeisen. Bei 60 °C Umgebungstemperatur werden noch 90 % der Maximalleistung eingespeist. Umgebungstemperaturen über 55 °C sind deshalb unbedingt zu vermeiden. 14.3.2 SM3000S, SM4200S und SM6000S Die Wechselrichter SM3000S, SM4200S und SM6000S können bis zu einer Umge- bungstemperatur von 45 °C die Maximalleistung einspeisen.
  • Seite 56 SM3000S SM4200S...

  • Seite 57: Länderspezifische Einstellungen

    SM6000S 14.4 Länderspezifische Einstellungen Parameter (FW.Rel.6.1) Einheit Deutschland Spanien > 3.68 – > 13.8 – <= 3.68 kVA > 30kVA <= 13.8 kVA <= 30 kVA 0126-1-1 Uac min 1 t Uac min 1 1500 Uac max 1 t Uac max 1 1500 Uac min 2 t Uac min 2...
  • Seite 58 Parameter (FW.Rel.6.1) Einheit Deutschland Spanien > 3.68 – > 13.8 – <= 3.68 kVA > 30kVA <= 13.8 kVA <= 30 kVA 0126-1-1 - Uac NP min - f NP max 50.05 50.05 50.05 54.5 50.2 50.5 - f NP min 47.5 47.5 47.5 45.5...
  • Seite 59 Parameter Einheit Italien Frankreich Belgien Tschechien CEI 0-21: CEI 0-21: > DK 5940 <= 3 kW 3 kW – 6 kW Netzprüfung On/Off - Uac NP max - Uac NP min - f NP max 54.5 50.1 50.1 50.2 50.05 50.2 - f NP min 45.5 49.9 49.9...
  • Seite 60 Parameter Unit Griechen- Griechische Portugal Grossbritannien land Inseln G83/1-1 G83/2 G59/2 Iac mean max 1000 0.5% of Iac max 0.5% of Iac max 0.25% of Iac max 0.25% of Iac max 0.25% of Iac max Neustartverz. Netzprüfung On/Off - Uac NP max - Uac NP min - f NP max 50.5...
  • Seite 61 Parameter Unit Schweiz Slowenien Bulgarien Rumänien Kroatien Türkei Iac mean max 1000 1000 1000 1000 1000 1000 Neustartverz. Netzprüfung On/Off - Uac NP max - Uac NP min - f NP max 50.2 50.2 50.2 50.2 50.2 - f NP min 47.5 47.5 47.5...
  • Seite 62 5060 5060 Iac max SM2000S Iac max SM3000S Iac max SM4200S Iac max SM6000S Sputnik Engineering AG Länggasse 85 CH-2504 Biel/Bienne Tel: +41 32 545 56 00 Fax: +41 32 346 56 09 E-Mail: info@solarmax.com © Sputnik Engineering AG 2013...

  • Seite 63: Garantieerklärung

    15 Garantieerklärung Sputnik Engineering AG (nachstehend SPUTNIK) garantiert die einwandfreie Funktion und Man- gelfreiheit ihrer Geräte für eine bestimmte, geräteweise festgelegte Garantiedauer. Diese Garan- tiedauer kann mittels Garantieverlängerung entsprechend den Voraussetzungen dieser Garantiebe- dingungen verlängert werden. Diese Herstellergarantie existiert neben gesetzlichen Gewährleistungspflichten des Verkäufers. Wo inhaltlich überschneidend, gehen die Ansprüche aus der Herstellergarantie den Ansprüchen aus Gewährleistung vor.
  • Seite 64 Ermessen verfügbar halten. Falls Reparaturmaterial und/ oder Austauschgeräte für bestimmte Typen von Wechselrichtern nicht mehr vorhanden sind, gilt folgendes: SPUTNIK ist befugt, den auszutauschenden Wechselrichter mit einem vergleichbaren Gerät ■ gleicher oder höherer Leistung zu ersetzen. Allenfalls notwendige technische Anpassungen für die Installation eines solchen Ersatzgeräts werden bis zu einem gewissen Betrag für Zeitauf- wand und Material durch die Garantie gedeckt.
  • Seite 65 Die Kosten für Reparatur und Austausch nach Ablauf der verlängerten Garantiedauer werden nach Aufwand berechnet. Die Reparatur- und Austauschfähigkeit über die Garantiedauer hinaus wird von SPUTNIK nach freiem Ermessen sichergestellt. 10. Anwendbares Recht, Gerichtsstand Anwendbar ist alleine schweizerisches Recht, ausschliesslicher Gerichtsstand ist Biel/Bienne, Schweiz. (Allgemeine Garantiebedingungen für SolarMax Produkte/Version 2013/05...

  • Seite 66: Solarmax Service Center

    SolarMax Service Center: hotline@solarmax.com www.solarmax.com/service...
