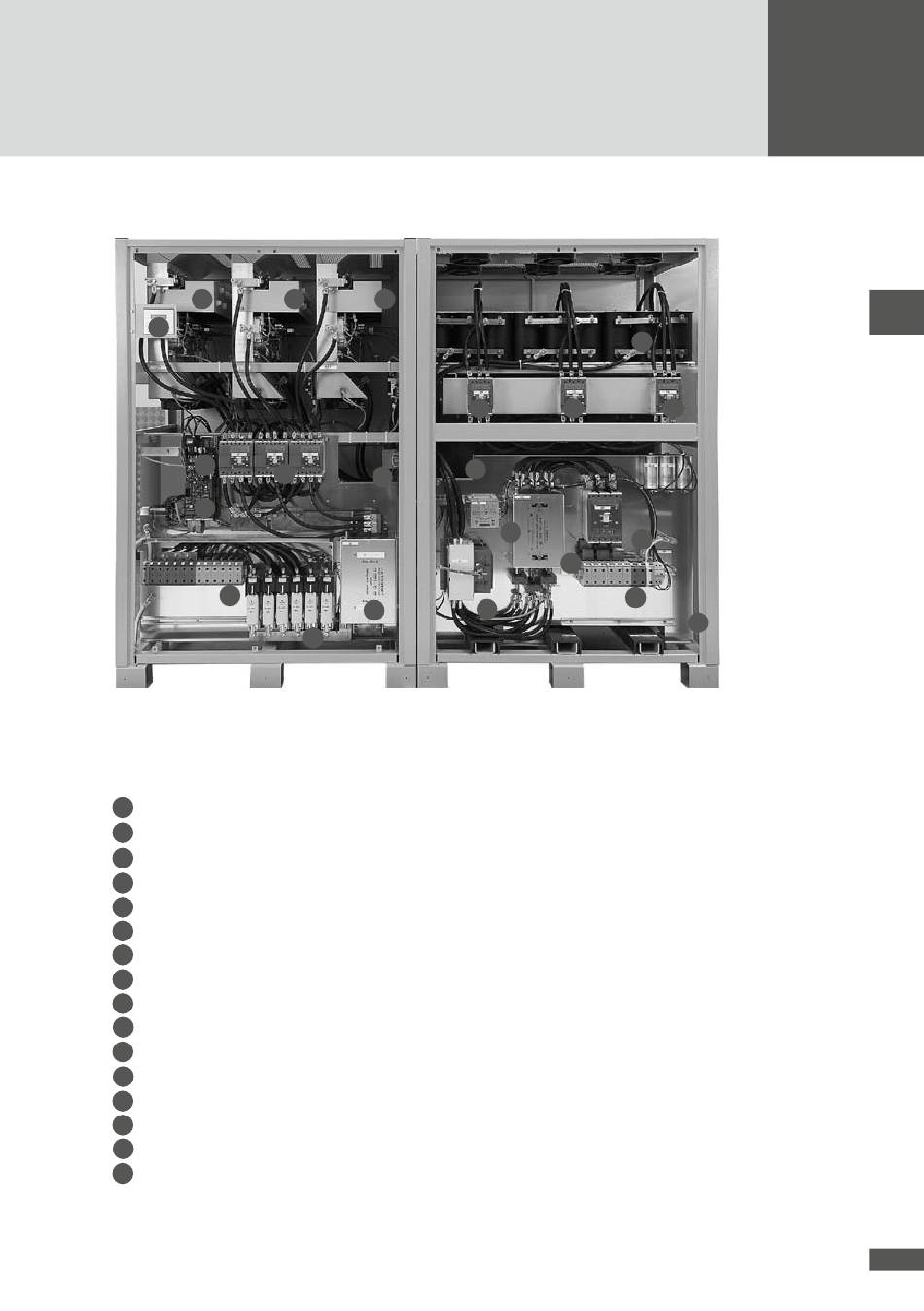

8.5 Geräteaufbau SolarMax 300C
1
5
2
7
14
12
Legende:
Nr. Bezeichnung Beschreibung
LT1,LT2,LT3 3 Leistungsteile
1
TMS320 Leiterplatte Steuerteil auf MU320 montiert
2
Drosseln
3
50 Hz-Transformer
4
LCD Display mit Display-Select-Taste und Hauptschalter
5
K1 Netzschütz
6
Q1,Q2,Q3 DC-Leistungsschalter für LT1, LT2, LT3 (optional mit Auslösespule)
7
Q4,Q5,Q6,Q7 AC-Leistungsschalter für LT1, LT2, LT3 und Ausgang
8
Q8 Leitungsschutz-Schalter Steuerung/Lüfter
9
N1 EMV-Filter DC-Strom
10
N2, N3 EMV-Filter AC-Strom
11
DC Anschlussklemmen DC-Solargenerator
12
AC Anschlussklemmen AC-Netz 3*400 V
13
Schnittstelle RS232 / RS485
14
DC DC-Sicherungen 6 x 160 A
15
1-9 Verbindungsklemmen Rack SM300C-WR zu Rack SM300C-TR
