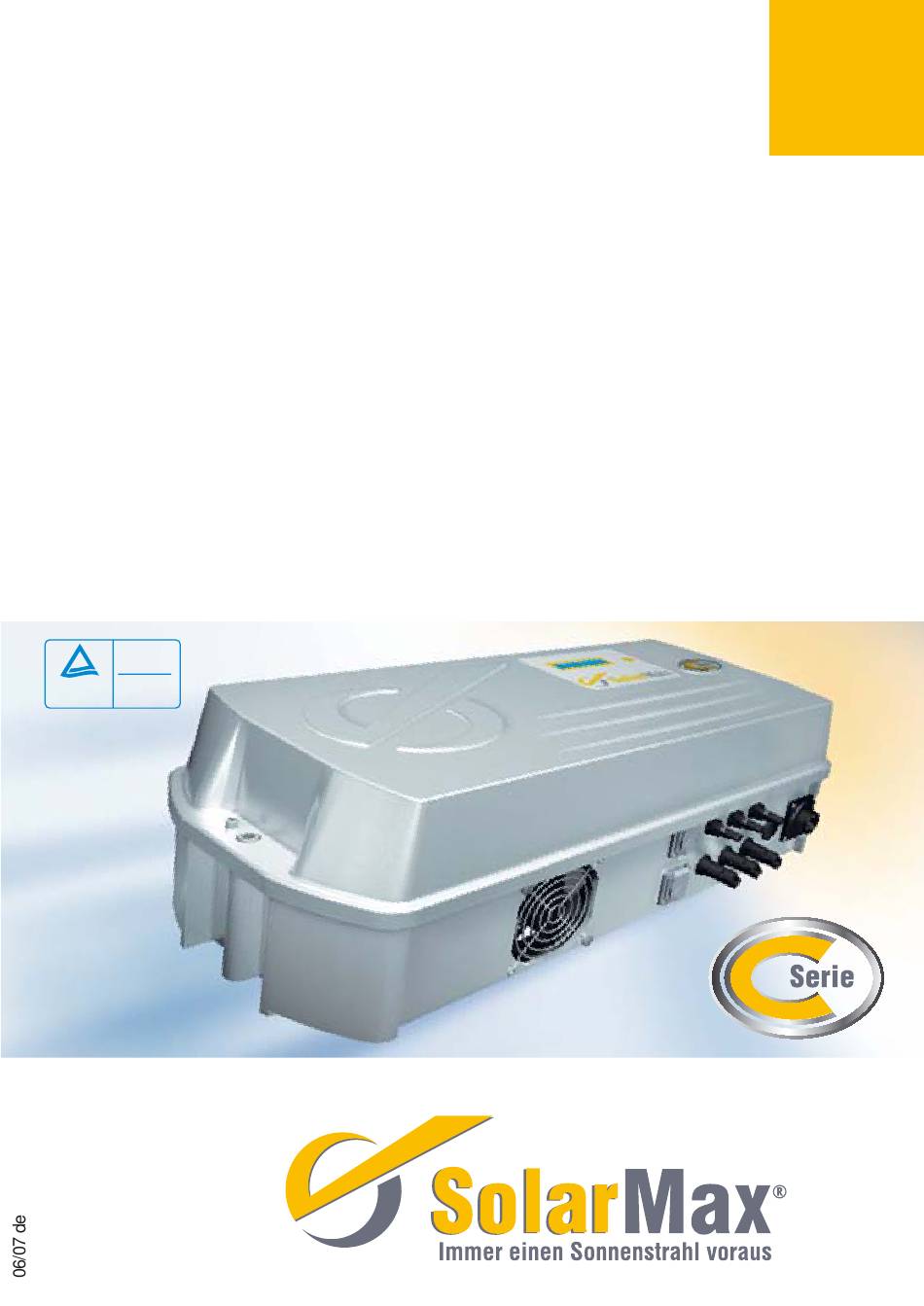

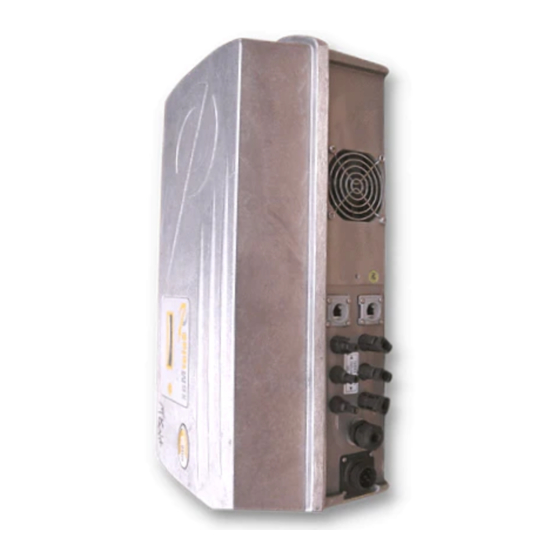

- Seite 1 Gerätedokumentation SolarMax 2000C/SolarMax 3000C SolarMax 4000C/SolarMax 4200C SolarMax 6000C Der Wechselrichter für netzgekoppelte Solarstromanlagen BAUART GEPRÜFT TYPE TÜV Rheinland APPROVED Product Safety...
- Seite 2 Hauptsitz der Sputnik Engineering AG im ehemaligen Rolex-Gebäude, in der Uhrenmetropole Biel, Schweiz. SolarMax Stringwechselrichter: kraftvoll, zuverlässig, innovativ.
-
Seite 3: Einleitung
1 Einleitung Vielen Dank, dass Sie sich für einen SolarMax-Solarwechselrichter entschieden haben! Der SolarMax wandelt den Gleichstrom Ihrer Solaranlage in netzkonformen Wech- selstrom um. Als Solaranlagenbetreiber erwarten Sie von Ihrer Anlage Zuverlässigkeit und hohe Erträge. Mit unserer SolarMax-Produktreihe bieten wir Ihnen Wechselrichter, die diesen Anforderungen im höchsten Maße genügen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheitshinweis Installation 3.1 Montage 3.2 Elektrischer Anschluss 3.3 Überspannungsschutz 3.4 Ein- und Ausschalten 3.5 Demontage 3.6 Manuell einstellbare Parameter 3.7 Kühlkörpertemperaturbegrenzung Betriebs- und Störungsanzeige 4.1 LC-Display 4.2 Menüaufbau Optionen 5.1 Datenkommunikation MaxComm 5.2 Fehlermeldekontakt Störungsbehebung 6.1 Einleitung 6.2 Fehlerdiagnose mit dem LC-Display 6.3 Wartung... - Seite 5 Technische Beschreibung 7.1 Technischer Aufbau SolarMax 2000C/3000C 7.2 Technischer Aufbau SolarMax 4000C 7.3 Technischer Aufbau SolarMax 4200C/6000C 7.4 Sicherheitsrelevante Funktionen 7.5 Steuer- und Regelfunktionen 7.6 Technische Daten SolarMax 2000C 7.7 Technische Daten SolarMax 3000C 7.8 Technische Daten SolarMax 4000C 7.9 Technische Daten SolarMax 4200C 7.10 Technische Daten SolarMax 6000C...
-
Seite 6: Sicherheitshinweis
■ SolarMax-Wechselrichter dürfen nur von Elektrofachpersonal installiert und geöffnet werden. ■ Bevor der SolarMax geöffnet wird, müssen die DC- und die AC-Zuleitung frei- geschaltet werden. ■ Werden auf der DC-Seite im Betrieb die Steckverbinder getrennt, können große Lichtbögen entstehen. Die MC-Stecker dürfen daher nur bei freigeschalteter AC- Leitung entfernt werden. -
Seite 7: Installation
Fortan werden zwei verzinkte Stockschrauben (M6 x 120 mm) mit Muttern und zwei Dübel mitgeliefert. Die Stockschrauben werden in der Wand verankert. Anschlie- ßend können Sie den SolarMax-Wechselrichter über die beiden Schrauben schieben und mit den Muttern befestigen. Eine detailierte Montageanleitung kann in einem Videofi... - Seite 8 196 mm AC-Stecker MC-Stecker Das SolarMax-Gehäuse erfüllt die Schutzart IP 54 und ist für die Außenmontage ge- eignet. Die Schutzart IP 54 wird nur erfüllt wenn der beiliegende AC-Stecker und der Solargenerator über die MC-4-Stecker angeschlossen werden. Für einen maximalen Energieertrag ist der richtige Aufstellungsort des Wechselrich- ters von großer Bedeutung.
- Seite 9 Folgende Punkte sind zu beachten: ■ Wird der SolarMax in einem Gebäude montiert, sollte der Aufstellungsraum gut durchlüftet sein. ■ Der Montageuntergrund muss fest sein. ■ Bei brennbarem Untergrund muss zusätzlich eine feuerfeste Platte angebracht werden, da der Kühlkörper eine Temperatur von bis zu 75 °C erreichen kann.
-
Seite 10: Elektrischer Anschluss
3.2 Elektrischer Anschluss Sputnik Engineering liefert die SolarMax-Wechselrichter intern angeschlossen und mit montierten Steckern/Buchsen. Alle Verbindungen sind steckbar. Es ist deshalb nicht erforderlich, das Gerät zu öffnen. Folgende Anschlüsse sind verfügbar: ■ DC: 2 x 3 MC4-Buchsen (3 Strings mit MC4-Steckern) ■... - Seite 11 Konfektionierung der AC-Kabeldose SM2000C/3000C/4000C: Kabelverschraubung M20 x 1.5 Buchseneinsatz mit Gewindehülse Unterteil Dichtungseinsatz Druckmutter Gewindering Überprüfen Sie, dass das Kabel spannungsfrei ist. ■ Der AC-Kupplungsstecker ist mit einem fl exiblen Kabel nach EN 60309-2 / VDE 0623 anzuschließen. ■ Schieben Sie die Kabelverschraubung mit der Gewindehülse über das Kabel.
- Seite 12 Drehen Sie das Unterteil in die Gewindehülse. ■ Schrauben Sie die Druckmutter nach Einsetzen des Dichtungseinsatzes fest. Wenn Ihre Anlage aus mehr als drei Strings besteht, empfehlen wir Ihnen, die Strings in einem Anschlusskasten zusammenzufassen. Legen Sie in diesem Fall eine Leitung vom Anschlusskasten zum SolarMax.
- Seite 13 Verteilen Sie die Wechselrichter auf die drei Netzphasen, wenn Sie mehrere SolarMax-Geräte anschließen. Dadurch können Sie vermeiden, dass sich die ENS-Überwachungseinheiten der einzelnen Geräte beeinfl ussen. Nur bei kleinen Netzimpedanzen (< 0.7 Ohm) dürfen mehrere SolarMax-Geräte auf einer Netzpha- se zusammengeschaltet werden. ■...
-
Seite 14: Überspannungsschutz
Schutzleiters sollte mindestens den gleichen Querschnitt wie der des Hauptanschlusses aufweisen. 3.3 Überspannungsschutz Die SolarMax-Wechselrichter haben am Eingang und am Ausgang Überspan- nungsableiter integriert. Auf der DC-Seite sind 2 Überspannungsableiter (Varistoren) von Plus- und Minusanschluss gegen Erde eingebaut. Auf der AC-Seite ist ein Über- spannungsableiter (Varistor) zwischen Phase und Nulleiter eingebaut. -
Seite 15: Ein- Und Ausschalten
überträgt die Leistung in das 230 V-Netz; andernfalls verbleibt das Gerät in Wartestellung und steht so jederzeit für die Netzeinspeisung zur Verfügung. Die Elektronik wird über Nacht vom Netz getrennt. Auf der DC- und AC-Seite des SolarMax darf nur Spannung aufgeschaltet werden, wenn das Gerät geschlossen ist. Einschalten: ■... -
Seite 16: Manuell Einstellbare Parameter
Folgende Parameter sind bei der SolarMax C-Serie manuell über die Schnittstelle mit der MaxTalk-Software einstellbar. Die Einstellung ist Passwortgeschützt. Ein Antrags- formular für das Passwort kann bei der SolarMax Hotline bestellt werden. Das Pass- wort wird nur an Installationsfi rmen weitergegeben, die das Formular unterzeichnen. -
Seite 17: Betriebs- Und Störungsanzeige
4 Betriebs- und Störungsanzeige 4.1 LC-Display Mit dem zweizeiligen LC-Display an der Frontseite werden Systemgrößen, Status- informationen und Störungsmeldungen des SolarMax angezeigt. Dadurch hat der Anwender komfortable Möglichkeiten, sich über den Gerätezustand zu informieren. Die „Menütaste“ dient zum Selektieren der verschiedenen Anzeigepositionen. - Seite 18 Der SolarMax ist im Netzbetrieb **** INFO **** Betrieb auf MPP Betrieb im MPP (Optimaler Arbeitspunkt) Betrieb auf Nennleistung Der SolarMax speist die Nennleistung ein Leistung wird begrenzt, weil der DC-Strom **** INFO **** DC-Strombegrenz. zu hoch ist Leistung wird begrenzt, weil die Temperatur **** INFO **** Temp.
- Seite 19 3. Wirkleistung kumulierter Energieertrag / Tag 4. Kühlkörpertemperatur Ventilatorzustand (ausgenommen SolarMax 2000C) Anzeigetext Bedeutung Ventilator läuftt Innerer und äusserer Ventilator läuft (SM3000C nur äusserer) Ventilator aus Innerer und äusserer Ventilator ausgeschaltet Ventilatordefekt Innerer Ventilator defekt Menü Langzeitmessung: 1. kumulierter Energieertrag / Tag kumulierter Energieertrag / letzter Betriebstag 2.
- Seite 20 7. Maximaler Fehlerstrom / Maximaler DC-Anteil im AC-Strom 8. Startverzögerung Sprachauswahl Der SolarMax kann sowohl deutsche, englische, französische, italienische als auch spanische Texte anzeigen. Wählen Sie die Sprache folgendermaßen aus: 1. Halten Sie die „Menütaste“ gedrückt, bis die gewünschte Sprache - abhängig von der aktuellen Einstellung - angezeigt wird.
- Seite 21 Sie jedem Gerät im Netzwerk eine eindeutige Adresse zuordnen. Der Adress- bereich geht von 1 bis 249. Sie können also maximal 249 Geräte in einem Netzwerk betreiben. Um die Netzwerkadresse des SolarMax C einzustellen, gehen Sie bitte wie folgt vor: 1.
-
Seite 22: Optionen
5 Optionen 5.1 Datenkommunikation MaxComm MaxComm ist das Kommunikationssystem für alle SolarMax Wechselrichter. Die für dieses System notwendige Schnittstelle ist in der C-Serie standardmässig integriert. Es besteht die Möglichkeit über RS-232 bzw. RS-485 zu kommunizieren. Wir em- pfehlen, für die Datenvisualisierung und Anlagenüberwachung nur unsere geprüften und bewährten Produkte einzusetzen. -
Seite 23: Fehlermeldekontakt
5.2 Fehlermeldekontakt Der SolarMax verfügt über einen potentialfreien Fehlermeldeausgang mit Relaisum- schaltkontakt. Mit diesem Kontakt kann z.B. eine Signallampe eingeschaltet oder ein Fehlermeldesignal an ein Gebäudeleitsystem übertragen werden. Der Fehlermel- dekontakt funktioniert nur, wenn die interne Versorgungsspannung vorhanden ist. Daher ist die korrekte Funktion z.B. bei geringer Einstrahlung oder einem Totalausfall des Wechselrichters nicht gewährleistet. -
Seite 24: Störungsbehebung
Kapitel 3 (Installation) beschriebenen Punkte. 2. Die integrierte LCD-Anzeige ermöglicht eine Fehlerdiagnose. Über die Details informiert Sie das nächste Unterkapitel. 3. Benachrichtigen Sie unsere SolarMax-Hotline, wenn Sie den Fehler mit den vor- geschlagenen Maßnahmen nicht beheben können. SolarMax-Hotline Anrufe aus Deutschland: 0180 / 276 5 276 Anrufe aus Österreich:... -
Seite 25: Fehlerdiagnose Mit Dem Lc-Display
Ungenügende Luftzirkulation Lüfter blockiert Lüfter reinigen Fehlermeldung: Gestoppt weil Netzstrom unsym. Mögliche Ursache Maßnahme DC-Komponente des Netzstroms zuerst AC-Seite und anschl. DC-Seite ist zu groß für 20 Sekunden ausschalten und wieder einschalten bei wiederholter Störung SolarMax- Hotline kontaktieren... - Seite 26 Maßnahme Selbsttest der Fehlerstrommessung zuerst AC-Seite und anschl. DC-Seite ist außerhalb der Toleranz für 20 Sekunden ausschalten und wieder einschalten bei wiederholter Störung SolarMax- Hotline kontaktieren Fehlermeldung: Anlagefehler Netzrelais Mögliche Ursache Maßnahme Beim Selbsttest der Netzrelais wird zuerst AC-Seite und anschl. DC-Seite festgestellt, dass ein Schaltkontakt für 20 Sekunden ausschalten und...
- Seite 27 Fehlermeldung: Netzüberwachung Impedanz zu hoch Mögliche Ursache Maßnahme Netzimpedanz hat Abschaltkriterien bei häufi ger Wiederholung der Störung erreicht kontaktieren Sie bitte die SolarMax- Hotline Fehlermeldung: Netzüberwachung RSS zu stark Mögliche Ursache Maßnahme Dauer der Netzrundsteuersignale hat zuerst AC-Seite und anschl. DC-Seite die maximal erlaubte Zeit überschritten...
-
Seite 28: Wartung
Wiederholung der Innenventilator defekt Störung SolarMax-Hotline kontaktieren 6.3 Wartung Die SolarMax-Wechselrichter arbeiten grundsätzlich wartungsfrei. Es empfi ehlt sich jedoch, die AC-Leistung im LC-Display bei starker Sonneneinstrahlung in regelmäßi- gen Abständen zu überprüfen. Die aufsummierten Betriebs- und Kilowattstunden geben zusätzlich Aufschluss über... -
Seite 29: Technische Beschreibung
7 Technische Beschreibung Ein einfacher und robuster Aufbau ist typisch für das Leistungsteil des SolarMax. 7.1 Technischer Aufbau SolarMax 2000C/3000C Die DC-Spannung des Solargenerators wird mit einem äußerst verlustarmen Auf- wärtswandler (oder: Hochsetzsteller) (DC/DC-Wandler) in einen Zwischenkreis gebracht. Die IGBT-Brückenschaltung erzeugt den sinusförmigen Einspeisestrom. -
Seite 30: Technischer Aufbau Solarmax 4200C/6000C
(oder: Hochsetzsteller) (DC/DC-Wandler) in einen Zwischenkreis gebracht. Die IGBT-Brückenschaltung erzeugt den sinusförmigen Einspeisestrom. Das innovative MaxShare-Konzept, das erstmals bei dem SolarMax 6000C zum Einsatz kommt, führt zu einer deutlichen Steigerung des Wirkungsgrads im Teillast- bereich. MaxShare schaltet entsprechend der aktuellen Leistung die benötigten... -
Seite 31: Steuer- Und Regelfunktionen
Die sicherheitsrelevanten Schaltungen wurden von der Berufsgenossenschaft der Feinmechanik und Elektrotechnik geprüft und abgenommen. 7.5 Steuer- und Regelfunktionen Die Mess- und Regelelektronik des SolarMax ist auf dem neuesten Stand der Technik. Ein Signalprozessor (DSP) erzeugt die PWM-Signale und übernimmt folgende Steu- erfunktionen des Wechselrichters: ■... -
Seite 32: Technische Daten Solarmax 2000C
7.6 Technische Daten SolarMax 2000C SolarMax 2000C Eingangsseite (DC) Max. Eingangsspannung**) 600 V MPP-Regelbereich 90 ... 560 V Max. Generatorleistung*) 2300 W Maximaler Strom 11 A Ausgangsseite (AC) Nennleistung 1800 W Maximalleistung 1980 VA Netzspannung 196 ... 253 V Leistungsfaktor >0.98... -
Seite 33: Technische Daten Solarmax 3000C
7.7 Technische Daten SolarMax 3000C SolarMax 3000C Eingangsseite (DC) Max. Eingangsspannung**) 600 V MPP-Regelbereich 90 ... 560 V Max. Generatorleistung*) 3300 W Maximaler Strom 11 A Ausgangsseite (AC) Nennleistung 2500 W Maximalleistung 2750 VA Netzspannung 196 ... 253 V Leistungsfaktor >0.98... -
Seite 34: Technische Daten Solarmax 4000C
7.8 Technische Daten SolarMax 4000C SolarMax 4000C Eingangsseite (DC) Max. Eingangsspannung**) 900 V MPP-Regelbereich 400 ... 850 V Max. Generatorleistung*) 4500 W Maximaler Strom 10 A Ausgangsseite (AC) Nennleistung 3800 W Maximalleistung 3800 VA Netzspannung 196 ... 253 V Leistungsfaktor >0.98... -
Seite 35: Technische Daten Solarmax 4200C
7.9 Technische Daten SolarMax 4200C SolarMax 4200C Eingangsseite (DC) Max. Eingangsspannung**) 600 V MPP-Regelbereich 90 ... 560 V Max. Generatorleistung*) 5000 W Maximaler Strom max 16 A pro Eingangsstecker Ausgangsseite (AC) Nennleistung 3800 W Maximalleistung 4180 VA Netzspannung 196 ... 253 V Leistungsfaktor >0.98... -
Seite 36: Technische Daten Solarmax 6000C
7.10 Technische Daten SolarMax 6000C SolarMax 6000C Eingangsseite (DC) Max. Eingangsspannung**) 600 V MPP-Regelbereich 90 ... 560 V Max. Generatorleistung*) 6000 W Maximaler Strom 22 A max 16 A pro Eingangsstecker Ausgangsseite (AC) Nennleistung 4600 W***) Maximalleistung 5060 VA***) Netzspannung 196 ... -
Seite 37: Wirkungsgrad
7.11 Wirkungsgrad Charakteristischer Wirkungsgrad der SolarMax C-Serie Ausgangsleistung relativ zur Nennleistung [%] Wirkungsgrad SolarMax 2000C η η η relativ (250 VDC) (300 VDC) (400 VDC) 85.2 85.8 87.1 89.8 90.2 93.2 93.2 93.5 94.8 94.6 94.7 95.6 95.4 95.6 96.1 1800 95.2... - Seite 38 Wirkungsgrad SolarMax 4000C η η η relativ (400 VDC) (500 VDC) (700 VDC) 88.0 83.0 75.0 91.7 89.0 85.0 93.7 91.6 88.2 1140 94.5 92.8 90.4 1900 94.2 93.3 91.1 3800 93.2 92.5 90.5 Europ. Wirkungsgrad 93.6 92.3 89.7 Wirkungsgrad SolarMax 4200C η...
-
Seite 39: Garantieerklärung
Auslieferung an den Verbraucher. Die Garantiepfl icht gilt nur für Funktionsstörungen und Mängel, die vor dem Ablauf von fünf Jahren (für Typenreihe SolarMax 2000C-6000C) nach der Versendung bzw. der Auslieferung offenbar werden. Als Nachweis für die Versendung bzw. Ausliefe- rung dient der Lieferschein bzw. -
Seite 40: Garantieverlängerung
■ wenn er weder Anspruch auf Reparatur noch auf Austausch hat oder ■ wenn Sputnik nicht innerhalb einer angemessenen Frist Abhilfe geschaffen hat oder ■ wenn Sputnik nicht ohne erhebliche Unannehmlichkeiten für den Besteller Ab- hilfe geschaffen hat. Bei einer geringfügigen Vertragswidrigkeit hat der Besteller keinen Anspruch auf Ver- tragsaufl... -
Seite 41: Konformitätserklärung
9 Konformitätserklärung... -
Seite 42: Unbedenklichkeitsbescheinigung
10 Unbedenklichkeitsbescheinigung... -
Seite 43: Prüfzeichen
11 Prüfzeichen BAUART GEPRÜFT TYPE TÜV Rheinland APPROVED Product Safety... - Seite 44 www.solarmax.com...
