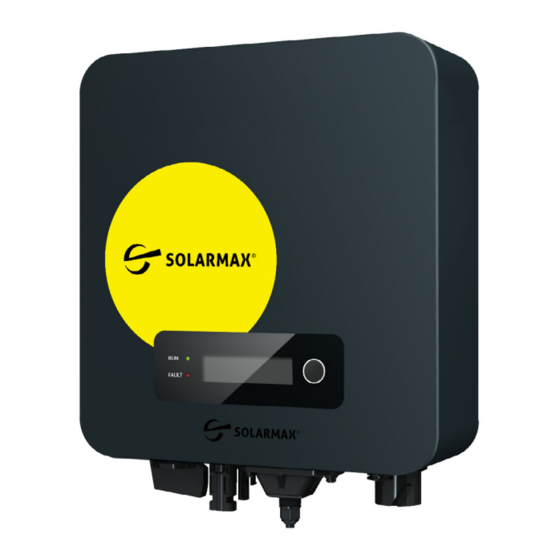

- Seite 1 SOLARMAX SGA-Serie 1100SGA/1600SGA/2200SGA Handbuch...
- Seite 2 SOLARMAX GmbH Zur Schönhalde 10 D-89352 Ellzee E-Mail: info@solarmax.com © SOLARMAX GmbH 2021...
-
Seite 3: Inhaltsverzeichnis
11 Technische Daten 34 12 Garantiebedingungen der SOLARMAX GmbH 35... -
Seite 4: Hinweise Zur Gerätedokumentation
Der Anlagenbetreiber muss sicherstellen, dass diese Gerätedokumenta- tion bei Bedarf für die zuständigen Personen jederzeit zugänglich ist. Bei Verlust des Originaldokuments können Sie jederzeit eine aktuelle Version dieser Gerätedokumentation von unserer Internet-Seite (www.solarmax.com) herunterladen. Verwendete Symbole In dieser Gerätedokumentation werden die folgenden Sicherheitshinweise und allgemeinen Hinweise verwendet. -
Seite 5: Sicherheit
Hinweise geben erweiterte Information zum Batteriemodul. Sicherheit Bestimmungsgemäße Verwendung Die Wechselrichter der SolarMax SGA-Serie sind ausschließlich für die Umwandlung des von PV-Modulen erzeugten Gleichstroms in netzkon- formen Wechselstrom vorgesehen. Jede andere Verwendung, insbesondere die Umwandlung von Gleichstrom aus Batterien oder anderen Speicherele- menten in Wechselstrom, ist nicht zulässig. -
Seite 6: Verwendete Symbole
WARNUNG! Brandgefahr aufgrund unsachgemäßer Reparatur! Der Wechselrichter enthält keine auswechselbaren Bauteile. ● Defekte Wechselrichter sind zur Reparatur an das SolarMax Ser- vice Center zurückzusenden oder gemäß en Anweisungen in diesem Handbuch zu entsorgen. ACHTUNG! Der Wechselrichter kann im Betrieb sehr heiß werden Berühren Sie nicht die Kühlrippen oder die Seitenwände des... - Seite 7 Entsorgen Sie den Wechselrichter und die Zubehörkompo- nenten nicht über den Hausmüll. Der Wechselrichter darf nicht geöffnet werden, es dürfen keine Änderungen vorgenommen werden oder das Gehäuse mutwillig beschädigt werden. In diesen Fällen übernimmt SOLARMAX keine Haftung für Personen oder Gegenstände.
-
Seite 8: Beschreibung
IP65 Ambient Temperature -30 ... +60°C Compliency VDE-AR-N 4105 5 min 5 min SOLARMAX GmbH Zur Schönhalde 10 - 89352 Ellzee - Germany www.solarmax.com Abb. 1: Typenschild des 2200SGA Funktion Energie-Management Mit Hilfe des Energie-Management kann der Wechselrichter extern gesteuert und überwacht werden. -
Seite 9: Firmware-Update
Begrenzen der ins Netz eingespeisten Wirkleistung Die vom Wechselrichter ins Netz eingespeiste Wirkleistung kann auf einen gewünschten Wert (in Prozent) begrenzt werden. Reduzieren der Ausgangsleistung bei Überfrequenz im Netz Wenn die Netzfrequenz höher als der Grenzwert ist, reduziert der Wechsel- richter die Ausgangsleistung zum Sabilisieren der Netzfrequenz. -
Seite 10: Anschlüsse An Der Unterseite
Anschlüsse an der Unterseite Abb. 3: Anschlüsse an der Unterseite des SGA Position Beschreibung DC-Trennschalter PV String-Anschlüsse Anschluss für Wifi/GPRS/Ethernet AC Anschluss Entlüftungsventil Anschlussbereich für RS485, USB, DRM, CT... -
Seite 11: Montage
Montage Lieferumfang Überprüfen Sie bei Lieferung die Verpackung und melden Sie alle Schäden, die den Inhalt der Verpackung betreffen könnten. Überprüfen Sie nach dem Öffnen der Verpackung, ob alle unten aufgelisteten Teile im Lieferumfang enthalten sind und ob der Wechselrichter sichtbare Schäden aufweist. -
Seite 12: Montageort Wählen
Montageort wählen GEFAHR! Lebensgefahr durch Feuer oder Explosion! Beim Wechselrichter handelt es sich um ein elektrisches Gerat mit Wärmeentwicklung und der Möglichkeit zur Funkenbildung.. Montieren Sie den Wechselrichter in einer Umgebung frei von ● feuergefährlichen Gasen und Flüssigkeiten. Installieren Sie den Wechselrichter nicht in der Nähe von brenn- ●... - Seite 13 ≤ 15° OK (max. 15°) Nein Nein Nein Abb. 6: Montageposition des SGA-Gerätes Stellen Sie sicher, dass der Montageuntergrund eine so hohe Tragfähigkeit ● hat, dass er das Gewicht des Wechselrichters tragen kann.
-
Seite 14: Wechselrichter Montieren
Wechselrichter montieren Der Wechselrichter wird mit Hilfe einer Montageplatte an der Wand befes- tigt. Die Montageschiene und das Befestigungsmaterial sind im Lieferumfang enthalten. 1. Verwenden Sie die Montageplatte als Bohrschablone. 2. Richten Sie die Montageplatte mit einer Wasserwaage horizontal aus. 3. -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss Sicherheitshinweise GEFAHR! Lebensgefahr durch Stromschlag! Bei Tageslicht liefert der PV-Generator eine gefährlich hohe Gleich- spannung an den Wechselrichter. Beachten Sie alle gültigen Richtlinien und Vorschriften zur Sicher- ● heit und Vorbeugung. Der Wechselrichter wird direkt mit einem PV-Generator ver- ●... -
Seite 16: Wechselrichter Ans Netz Anschließen
Wechselrichter ans Netz anschließen 521 Überstrom- und Überspannungsschutz Die angeschlossenen PV-Module müssen der IEC 61730 Klasse A entsprechen. Überstromschutz IscPV (Maximalwert) 1100SGA 5,3 A Maximaler Ausgangs- 1600SGA 7,7 A überstromschutz 2200SGA 10,6 A Überspannungsschutz Schnittstelle Spannungsklasse PV-Eingang AC-Ausgang RS485 WLAN/GPRS/ Ethernet Datenschnittstellen 522 Ablauf zum Anschluss des Wechselrichters... -
Seite 17: Verbinden Sie Den Pe-Schutzleiter Mit Hilfe Der Mitgelieferten
Abb. 9: Entfernen der Isolierung des PE-Kabels 2. Verbinden Sie die Ringklemme mit dem abisolierten Kabel mit Hilfe einer Crimp-Zange (s.u.). Abb. 10: Anbringen der Ringklemme an das PE-Kabel 3. Verbinden sie den PE-Schutzleiter mit Hilfe der mitgelieferten M5-Schraube mit dem Wechselrichter. Der Anschluss befindet sich an der rechten Seite des Wechselrichters (s.u.) Abb. -
Seite 18: Wechselrichter An Den Pv-Generator Anschließen
524 Wechselrichter an den PV-Generator anschließen GEFAHR! Lebensgefahr durch Stromschlag! Bei Tageslicht liefert der PV-Generator eine gefährlich hohe Gleich- spannung an den Wechselrichter. Komponenten im Wechselrichter stehen unter gefährlich hoher ● Spannung. Beim Herausziehen oder Verbinden der DC-Stecker unter Last können gefährliche Lichtbögen entstehen. Schalten Sie den DC-Trennschalter am Wechselrichter aus, bevor Sie die DC-Stecker verbinden oder herausziehen. -
Seite 19: Ac-Anschluss Des Wechselrichters
Buchsenkontakt (Pluspol) Steckerkontakt (Minuspol) Abb. 12: Verbinden der Kabeladern mit den Kontakten der Stecker 2. Schieben Sie die konfektionierten Kontakte in das Plastikgehäuse des Ste- ckers ein bis die Kontakte mit einem „klick“ einrasten. Abb. 13: Verbinden der Kontakte mit dem PVC-Gehäuse des Steckers 3. - Seite 20 Gerät 1100SGA 1600SGA 2200SGA ≥ 4 mm ≥ 4 mm ≥ 4 mm Kabeldurchmesser Sicherung 16A/400V 16A/400V 25A/400V 1. Entfernen Sie auf einer Länge von 40 mm (Y) die Isolierung. Entfernen Sie für jeden Leiter einzeln (N, L, PE) die Isolierung auf einer Länge von unge- fähr 6 …...
-
Seite 21: Anschluss Der Kommunikationsschnittstellen
Abb. 17: Anschluss des AC-Kabels an den Wechselrichter 8. Um den AC-Stecker wieder zu entfernen, drücken Sie den Entriegelungs- knopf und drehen sie anschließend den AC-Stecker gegen den Uhrzeiger- sinn (s.u.). Der AC-Stecker kann nun entfernt werden. Entriegelungsknopf Abb. 18: Entfernen des AC-Steckers 526 Anschluss der Kommunikationsschnittstellen Vorbereitung Die Kommunikationsschnittstellen befinden sich an der Unterseite des Wech-... - Seite 22 3. Führen Sie die Kabel durch wasserdichte Abdeckung. Steckverbindern müssen nach dem Durchführen der Kabel am Kabel angebracht werden. Übersicht der Kommunikationsschnittstellen RS485 Logik-Schnittstelle Anschluss Beschreibung siehe nachfolgende Tabelle Funktion RS485- RS485+ Beschreibung der Logik-Schnittstelle Abb. 20: Pin-Belegung Logik-Schnittstelle Bez Beschreibung Verbunden mit Relaiskontakt 1 Eingang...
- Seite 23 Radio ripple Ö entliches Netz control receiver Abb. 21: Verbinden des Wechselrichters mit einem PC Kommunikation mehrerer Wechselrichter mit einem PC Die Wechselrichter können entweder über WLAN oder über die RS485- Schnittstelle untereinander und zusätzlich mit einem PC verbunden werden. Radio ripple Ö...
-
Seite 24: Inbetriebnahme
Inbetriebnahme Befolgen Sie folgende Schritte um den Wechselrichter in Betrieb zu nehmen: 1. Schalten Sie den DC-Trennschalter an der Unterseite des Wechselrichters ein. 2. Schalten Sie den externen Schalter der AC-Zuleitung, die den Wechsel- richter mit dem Netz verbindet, ein. 3. -
Seite 25: Konfigurieren Der Ländernorm
Konfigurieren der Ländernorm Hinweis Netzbetreiber in verschiedenen Ländern haben unterschied- liche Anforderungen an den Netzanschluss von netzgekoppelten PV-Wechselrichtern. Am Wechselrichter muss zum ordnungsgemäßen Betrieb die Län- dernorm eingestellt werden. Führen Sie folgende Schritte aus, um die Ländernorm des Wechselrichters für das Land einzustellen, in dem der Wechselrichter betrieben wird: 1. - Seite 26 Die folgende Tabelle beschreibt mögliche Maßnahmen zur Behebung von Stö- rungen. Wenn die vorgeschlagenen Maßnahmen die Störung nicht beseitigen, kontaktieren Sie das SOLARMAX Service Center. Code Anzeige Beschreibung Lösung ID01 GridUVP Die Spannung des Wenn der Alarm gelegentlich auftritt, ist Stromnetzes ist zu die mögliche Ursache, dass das Stromnetz...
- Seite 27 Code Anzeige Beschreibung Lösung ID09 PVOVP Die Eingangsspan- Prüfen Sie, ob zu viele PV-Module in nung ist zu hoch einem PV-String in Reihe geschaltet sind, so dass die Spannung (Voc) des PV-Strings höher ist als die maximale Eingangsspannung des Wechselrichters. Wenn ja, passen Sie die Anzahl der in Reihe geschalteten PV-Module an, um die Spannung des PV-Strings so zu verrin-...
- Seite 28 AcRmsOCP Der Netzstrom ist zu dann den "DC-Schalter" wieder EIN. hoch Prüfen Sie, ob der Fehler behoben ist. ID17 HwAD- Netzstrom Besteht der Fehler weiterhin, wenden Sie FaultGrid Abtastfehler sich an das SOLARMAX Service Center. ID18 HwAD- DCI-Stichproben- FaultDCI fehler ID19 HwAD- Netzspannung Abtastfehler...
- Seite 29 "DC-Schalter" wieder EIN. Prüfen Sie, ob der Fehler behoben ist. Besteht der Fehler weiterhin, wenden Sie ID50 Consis- Der Netzfrequenz- sich an das SOLARMAX Service Center. tentFault_ abtastwert zwischen FGrid dem Master-DSP und dem Slave-DSP ist nicht konsistent...
- Seite 30 Prüfen Sie, ob der Fehler behoben ist. ID66 Unreco- Die Busspannung Besteht der Fehler weiterhin, wenden Sie verBu- ist zu hoch und sich an das SOLARMAX Service Center. sOVP hat einen nicht behebbaren Fehler verursacht ID67 Unreco- Der Netzstrom ist...
- Seite 31 "DC-Schalter" wieder EIN. Prüfen Sie, ob der Fehler behoben ist. ID75 Unreco- Das EEPROM ist Besteht der Fehler weiterhin, wenden Sie verWRI- fehlerhaft sich an das SOLARMAX Service Center. TEEE- PROM ID76 Unreco- Das EEPROM ist verREA- fehlerhaft...
-
Seite 32: Solarmax Service Center
Verfügung. Wir benötigen von Ihnen folgende Angaben: Geräte-Typ ● Serien-Nummer S/N ● Installationsort ● Informationen zur vorliegenden Störung (Statusmeldung etc.) ● Erreichbarkeit Die Kontaktangaben des SOLARMAX Service Centers finden Sie auf der Rück- seite dieser Installationsanleitung. SOLARMAX GmbH Zur Schönhalde 10 D-89352 Ellzee... -
Seite 33: Wartung Und Reinigung
Wartung und Reinigung Wechselrichter benötigen im Allgemeinen keine tägliche oder routinemäßige Wartung. Vergewissern Sie sich vor der Reinigung, dass der DC-SCHALTER aus- geschaltet ist und der Leistungsschalter zwischen Wechselrichter und Strom- netz ausgeschaltet ist. Warten Sie vor der Reinigung mindestens 5 Minuten. GEFAHR! 5 min Lebensgefahr durch Stromschlag! -
Seite 34: Technische Daten
11 Technische Daten 1100SGA 1600SGA 2200SGA Eingangs- DC-Spannungsbereich unter Vollast 110 ... 450 V 150 ... 450 V 200 ... 450 V größen MPP-Spannungsbereich 50 ... 500 V Maximale DC-Spannung 500 V Minimale DC-Spannung beim Start 70 V Maximaler DC-Strom 12 A Maximaler DC-Strom Kurzschlussstrom 15 A... - Seite 35 Verkäufer. 1 Grundgarantie BASIC Die Basic-Garantieleistungen werden nur in den von SOLARMAX zum Zeitpunkt der Installation freigegebenen Ländern kostenlos erbracht. Bitte klären Sie dies mit Ihrem Händler ab. Eine aktuelle Liste dieser Länder finden Sie in der Anlage oder auf unserer Homepage.
- Seite 36 Weitere Voraussetzungen MAXSTORAGE: Die Batterie gilt als mangelhaft, wenn ihre verbleibende Kapazität weniger als 80 % ihrer Nominalkapazität beträgt. SOLARMAX hat das Recht, die Betriebsführung jederzeit im Sinne der Garantie zu optimieren, d. h. Eckdaten und Funktionen zum Betrieb und zur Lebenserhaltung qua- litativ zu ändern und System- und Batterieleistung bzw.
- Seite 37 Internetverbindung gehalten oder innerhalb von zwei Wochen nach der Installa- tion des Geräts kein ausgefülltes und unterschriebenes Inbetriebnahmeprotokoll gemäß dem Muster von SOLARMAX an SOLARMAX geschickt oder das Gerät nicht in einem Temperaturumfeld von 0 Grad Celsius bis 40 Grad Celsius betrieben oder das Gerät mit einer anderen Stromquelle als einer Photovoltaikanlage...
- Seite 38 72 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden. Stringwechselrichter der SP-,SMT-, SHT-Serie: Die Verlängerung der Garantie kann innerhalb von 6 Monaten nach Installation des Gerätes durch SOLARMAX oder dessen Partner beantragt werden. Zentralwechselrichter: Die Verlängerung der Garantie kann innerhalb von 3 Monaten nach Kauf, spätestens jedoch innerhalb von 12 Monaten nach Auslieferung des Geräts...
-
Seite 40: Solarmax Service Center
SOLARMAX Service Center Auf unserer Website finden Sie alle Kontaktinformationen: www.solarmax.com Hotline: + 49 8283 997 902 810 + 41 315281165 + 49 8283 997 902 99 Mail hotline@solarmax.com 2021 / 06 de...
