CARDIOSTRONG TX90 Montage- Und Bedienungsanleitung Seite 16

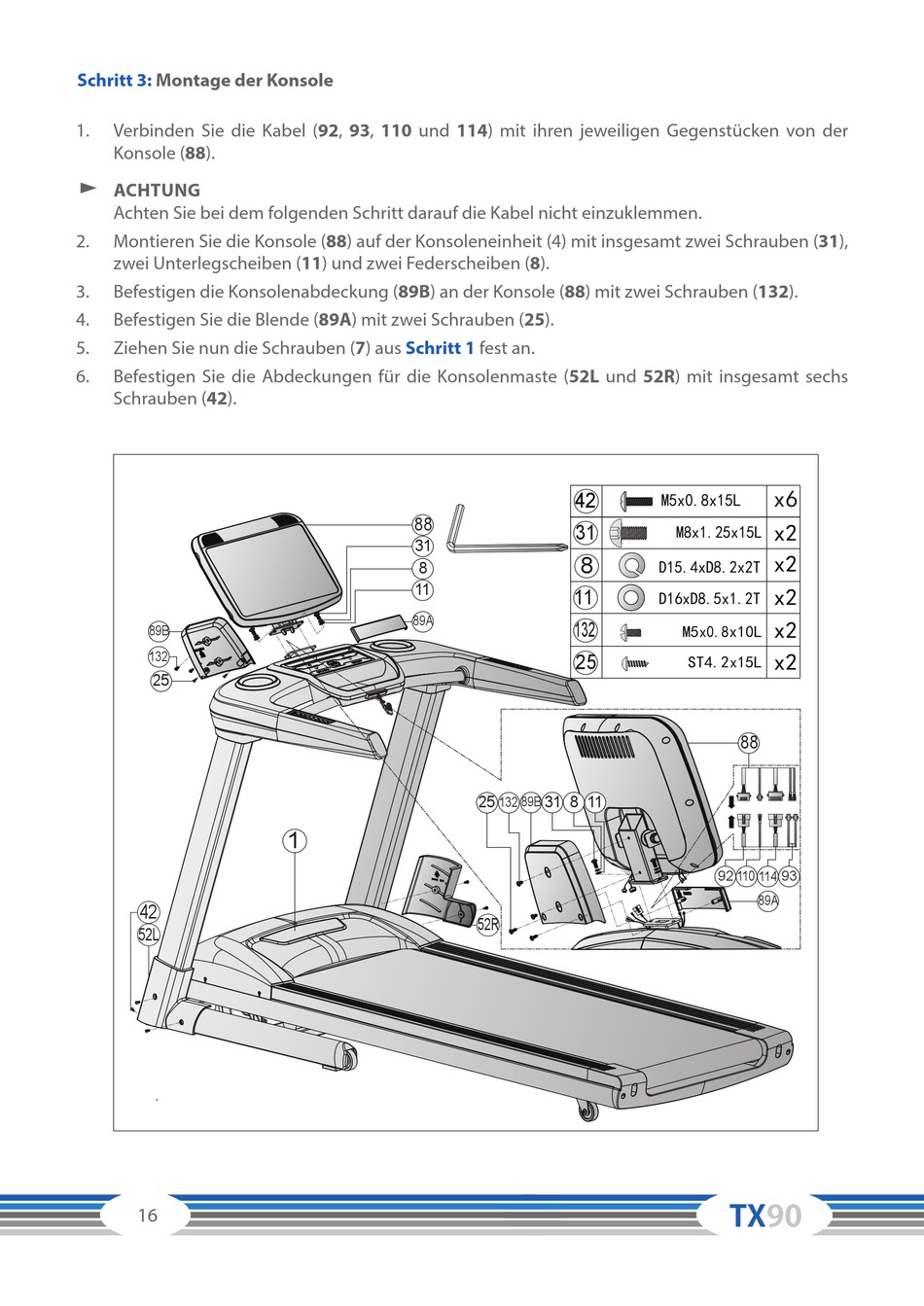

Schritt 3: Montage der Konsole
Verbinden Sie die Kabel (92, 93, 110 und 114) mit ihren jeweiligen Gegenstücken von der
1.
Konsole (88).
ड ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
2. Montieren Sie die Konsole (88) auf der Konsoleneinheit (4) mit insgesamt zwei Schrauben (31),
zwei Unterlegscheiben (11) und zwei Federscheiben (8).
3. Befestigen die Konsolenabdeckung (89B) an der Konsole (88) mit zwei Schrauben (132).
4. Befestigen Sie die Blende (89A) mit zwei Schrauben (25).
5. Ziehen Sie nun die Schrauben (7) aus
Befestigen Sie die Abdeckungen für die Konsolenmaste (52L und 52R) mit insgesamt sechs
6.
Schrauben (42).
89B
132
25
42
52L
Step3
16
Schritt 1
88
31
8
11
89A
1
fest an.
42
31
8
11
132
25
25 31 8 11
89B
132
52R
x6
M5x0.8x15L
x2
M8x1.25x15L
x2
D15.4xD8.2x2T
x2
D16xD8.5x1.2T
x2
x
M5x0.8 10L
x2
ST4.2x15L
88
92 110 114 93
89A
TX90
