Inbetriebnahme
11.3.1
Montage und Einbau
Die PCU 20 erfüllt die Anforderungen an ein Brandschutzgehäuse nach
EN60950. Sie kann daher ohne zusätzliche Brandschutzumhüllung eingebaut
werden.
Kombination mit
Bei Einsatz mit Bedientafelfront (z.B. OP 012) wird die PCU 20 zuerst mit dieser
verschraubt und diese dann mit Spannern an der Montagewand befestigt.
Bedientafelfront
Die Vorgehensweise finden Sie in diesem Buch im Kapitel der betreffenden Be-
dientafelfront beschrieben.
Bitte beachten Sie beim Einbau folgende Punkte:
S
S
S
S
S
Zulässige Einbaulagen:
*) Freiraum für die Belüftung: 10 mm
*)
Schnittstellen
Schnittstellen
Bevorzugte Einbaulage
bei Betrieb mit OP 010S

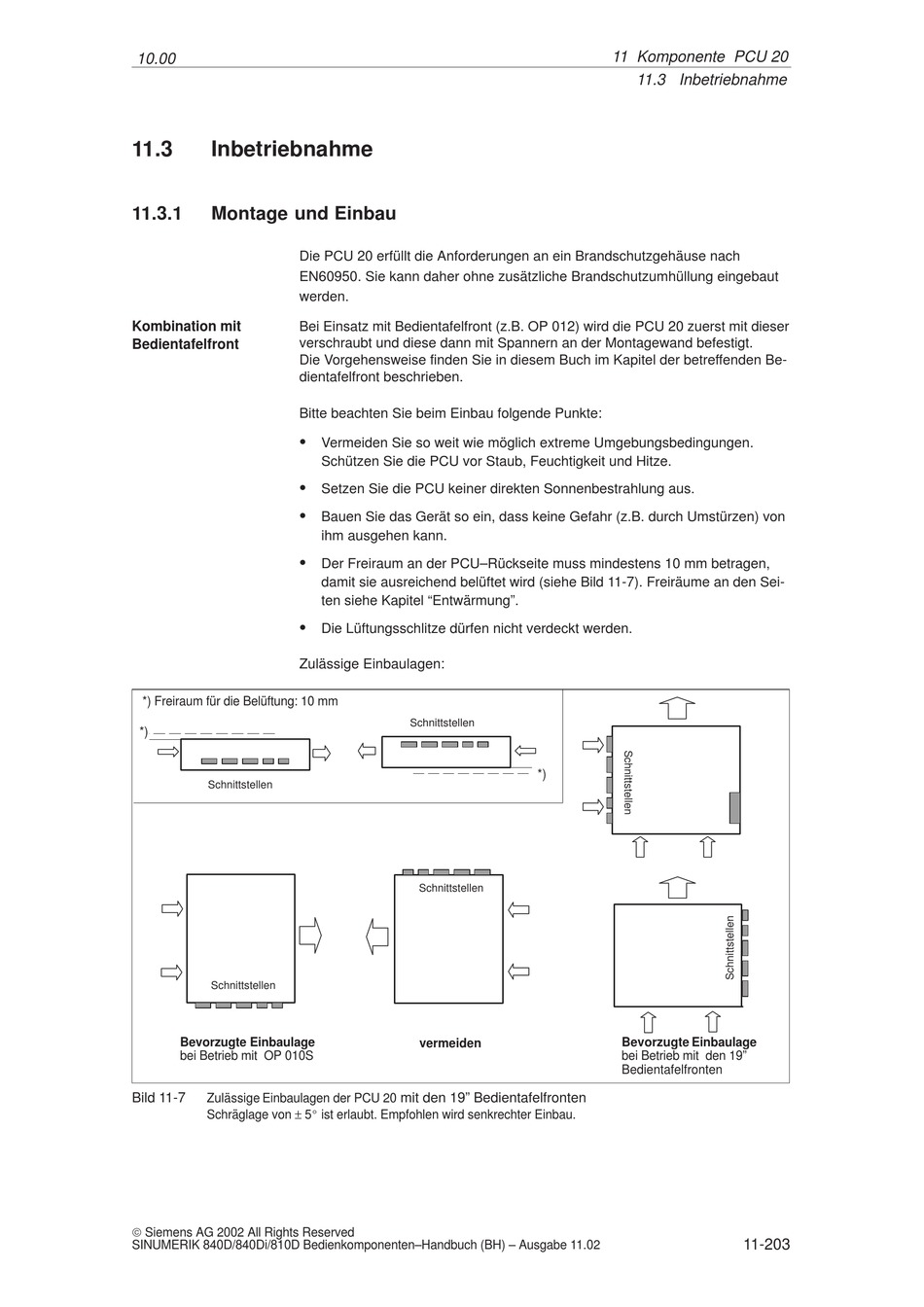

Bild 11-7
Zulässige Einbaulagen der PCU 20
Schräglage von ± 5_ ist erlaubt. Empfohlen wird senkrechter Einbau.
Siemens AG 2002 All Rights Reserved
SINUMERIK 840D/840Di/810D Bedienkomponenten–Handbuch (BH) – Ausgabe 11.02
Vermeiden Sie so weit wie möglich extreme Umgebungsbedingungen.
Schützen Sie die PCU vor Staub, Feuchtigkeit und Hitze.
Setzen Sie die PCU keiner direkten Sonnenbestrahlung aus.
Bauen Sie das Gerät so ein, dass keine Gefahr (z.B. durch Umstürzen) von
ihm ausgehen kann.
Der Freiraum an der PCU–Rückseite muss mindestens 10 mm betragen,
damit sie ausreichend belüftet wird (siehe Bild 11-7). Freiräume an den Sei-
ten siehe Kapitel "Entwärmung".
Die Lüftungsschlitze dürfen nicht verdeckt werden.
Schnittstellen
Schnittstellen
vermeiden
mit den 19" Bedientafelfronten
