8.3
Anschlussverdrahtung an Stromversorgung
befestigen
In der linken und rechten Gehäusewand sind jeweils zwei
Aufnahmen zur gebündelten Befestigung der Anschlussver-
drahtung integriert. Zur Befestigung der Anschlussverdrah-
tung verwenden Sie Kabelbinder (optional PKB 140X3,6 -
Artikel-Nr. 1005460).
Zur Befestigung der Anschlussverdrahtung gehen Sie wie
folgt vor:
–
Stromversorgung mit ausreichender Anschlussreserve
verdrahten (Eingangsklemmen, Ausgangsklemmen,
Signalklemme)
–
Anschlussverdrahtung so bündeln und ausrichten,
dass die Lüftungsschlitze auf der Gehäuseoberseite
und Gehäuseunterseite geringstmöglich abgedeckt
werden.
–
Fädeln Sie die Kabelbinder in die erforderlichen Auf-
nahmen für Kabelbinder ein.
3 . 1
2 . 1
S I G
+
2 . 2
−
2 . 3
O u
t p u
−
t
U
O u
t
2 4
- 2 8
V
S i g
n a
l ( S
I G
)
B o
P
o s
> P
O u
t >
t
1 0
T h
r
0 %
> 7
5 %

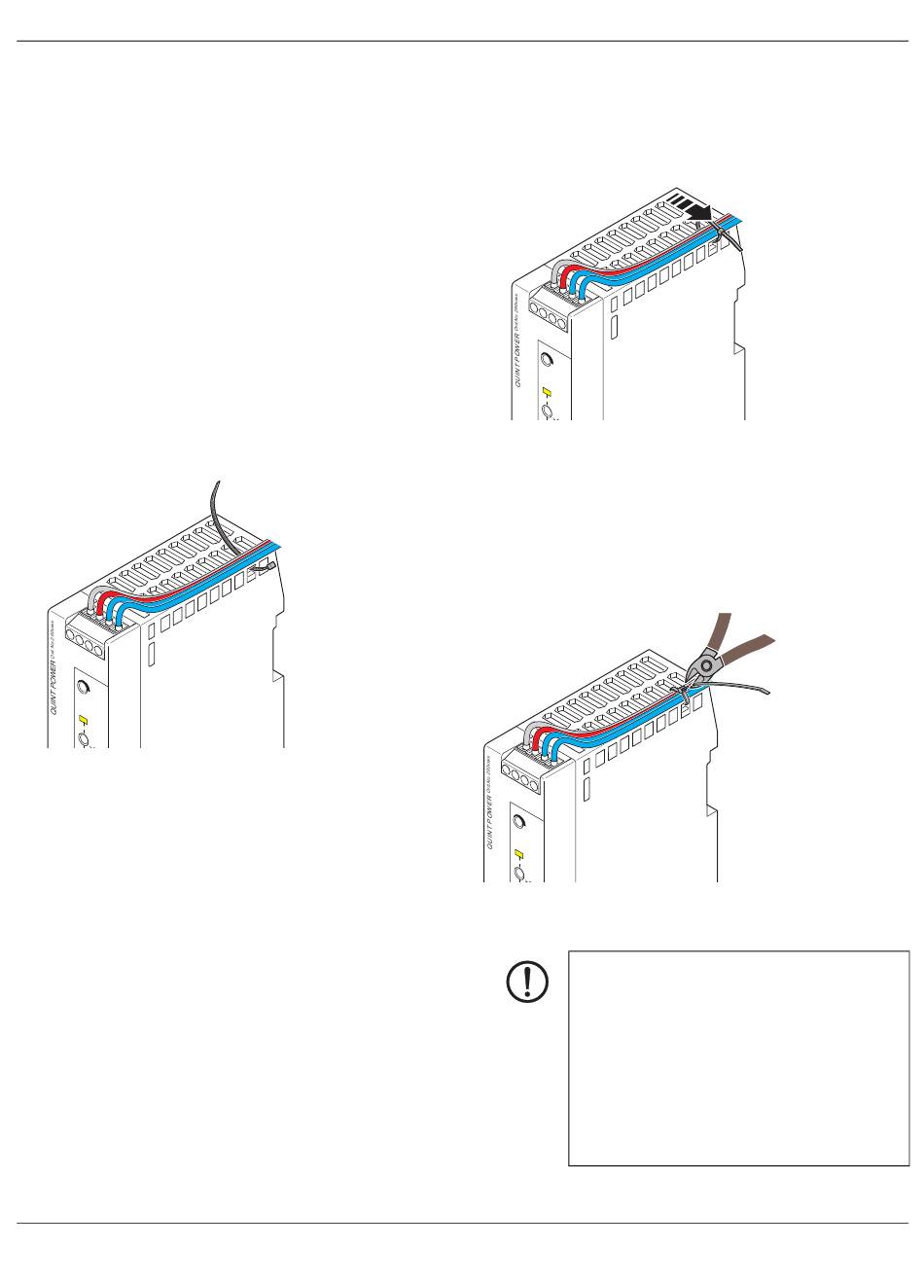

Bild 9
Anschlussverdrahtung verlegen und ausrich-
ten
107722_de_00
QUINT4-PS/1AC/24DC/3.8/SC
–
Befestigen Sie die Anschlussverdrahtung mit den Ka-
belbindern. Achten Sie hierbei auf einen sicheren und
festen Sitz der Anschlussverdrahtung, ohne die An-
schlussverdrahtung zu beschädigen.
3 . 1
2 . 1
S I G
+
2 . 2
−
2 . 3
O u
−
t p u
t
U
O u
t
2 4
- 2 8
V
S i g
n a
l ( S
I G
)
B o
P
o s
> P
O u
t >
t
T h
1 0
r
0 %
> 7
5 %
Bild 10
Anschlussverdrahtung mit Kabelbinder fixie-
ren
–
Kürzen Sie den Überstand der jeweiligen Kabelbinde-
renden.
–
Prüfen Sie anschließend noch einmal den sicheren Sitz
der Anschlussverdrahtung.
3 . 1
2 . 1
S I G
+
2 . 2
−
2 . 3
O u
−
t p u
t
U
O u
t
2 4
- 2 8
V
S i g
n a
l ( S
I G
)
B o
P
o s
> P
O u
t >
t
1 0
T h
r
0 %
> 7
5 %
Bild 11
Überstehende Enden der Kabelbinder kürzen
ACHTUNG: Mechanische Beschädigung der
Anschlussverdrahtung durch Reibung
Bei extremen Umgebungsbedingungen, z. B.
starken Vibrationen, schützen Sie die An-
schlussverdrahtung mit einem zusätzlichen
Isolationsmaterial gegen mechanische Be-
schädigung. Das zusätzliche Isolationsmate-
rial zum Schutze der Anschlussverdrahtung
beschränkt sich auf den Befestigungsbereich
der Kabelbinder.
