6.3.1
Hochspannungsprüfung durchführen
Wenn im Endtest die Hochspannungsprüfung des Schalt-
schranks bzw. der Stromversorgung als Einzelkomponente
geplant ist, müssen Sie folgende Merkmale beachten.
–
Die Verdrahtung der Stromversorgung muss wie in dem
Anschlussschema ausgeführt sein.
–
Die maximal zulässigen Prüfspannungen dürfen nicht
überschritten werden.
Vermeiden Sie unnötige Belastungen oder die Zerstörung
der Stromversorgung durch überhöhte Prüfspannungen.
Die jeweils gültigen Prüfspannungen und Iso-
lationsstrecken entnehmen Sie der zugehöri-
gen Tabelle (siehe Kapitel, Technische
Daten: Spannungsfestigkeit Isolation).
2
3.1 2.1 2.2 2.3
+
−
−
SIG
Output DC
U
Out
Signal (SIG)
P >P
Out
Thr
Boost > 100%
> 75%
> 50%
DC OK
Input AC
− +
N/
L/
1.1 1.2

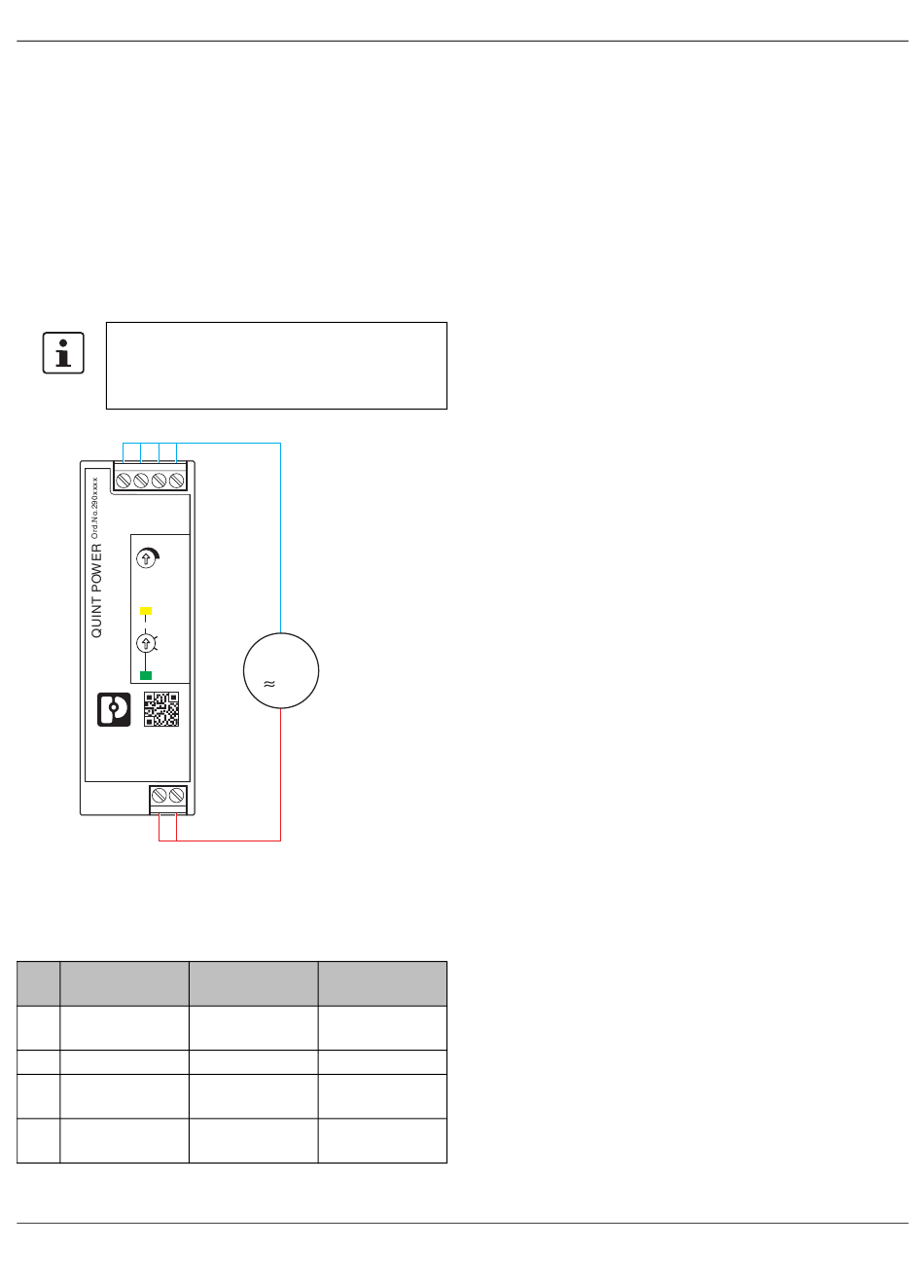

Bild 1
Potenzialbezogene Verdrahtung für den Hoch-
spannungstest
Legende
Nr.
Bezeichnung
1
DC-Ausgangs-
kreis
2
Signalkontakte
3
Hochspan-
nungstester
4
AC-Eingangs-
kreis
107722_de_00
1
HV
3
/=
4
Farbzuord-
Potenziale-
nung
bene
Blau
Potenzial 1
Blau
Potenzial 1
--
--
Rot
Potenzial 2
QUINT4-PS/1AC/24DC/3.8/SC
PHOENIX CONTACT 14 / 28
