8
Stromversorgung montieren/de-
montieren
8.1
Stromversorgung montieren
Um die Stromversorgung zu montieren, gehen Sie wie folgt
vor:
1.
Die Stromversorgung wird in Normaleinbaulage von
oben auf die 35 mm-Tragschiene (DIN EN 60715) auf-
gesetzt. Beachten Sie hierbei, dass der integrierte
Rastfuß richtig hinter die Tragschiene greift (A).
2.
Anschließend die Stromversorgung nach unten drü-
cken, bis der integrierte Rastfuß hörbar einrastet (B).
3.
Überprüfen Sie den festen Sitz der Stromversorgung
auf der Tragschiene.
A
Click
B

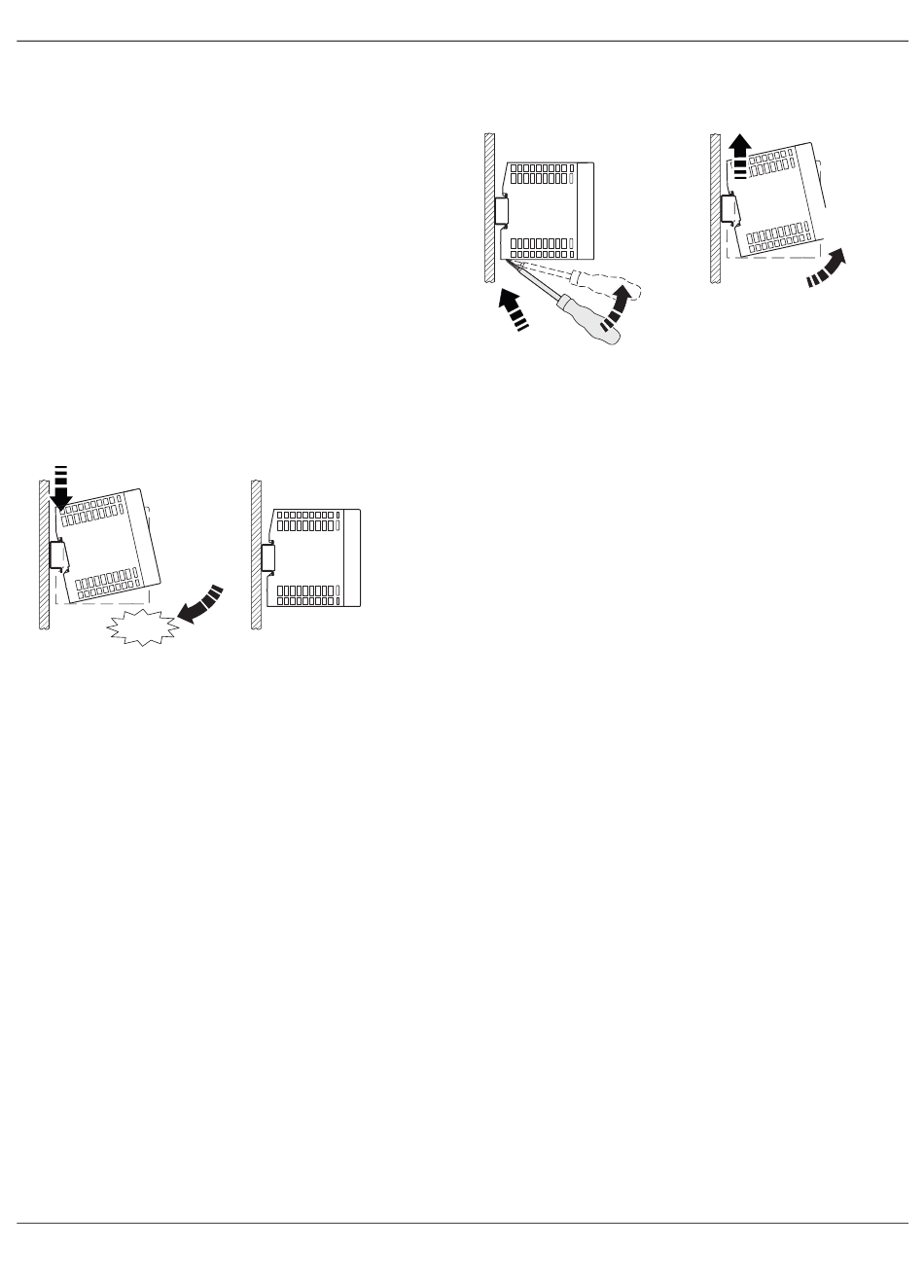

Bild 7
Aufrasten der Stromversorgung auf die Trag-
schiene
8.2
Stromversorgung demontieren
Um die Stromversorgung zu demontieren, gehen Sie wie
folgt vor:
1.
Nehmen Sie einen geeigneten Schraubendreher und
führen diesen in die Verriegelungsöffnung am integrier-
ten Rastfuß ein (A).
2.
Lösen Sie die Verriegelung, indem Sie den Schrau-
bendreher nach oben hebeln (B).
3.
Schwenken Sie die Stromversorgung vorsichtig nach
vorn (C) und lassen die Verriegelung in die Ausgangs-
position zurückgleiten.
4.
Heben Sie anschließend die Stromversorgung von der
Tragschiene ab (D).
107722_de_00
QUINT4-PS/1AC/24DC/3.8/SC
B
A
Bild 8
Abheben der Stromversorgung von der Trag-
schiene
D
C
PHOENIX CONTACT 18 / 28
