Bewertung der Kalibrierung
Die aufgezeichneten Messwerte werden in der rechten Hälfte des Fensters für die Kalibriertabelle dargestellt. Nach
der Zuordnung der Feuchtigkeit von mindestens 3 Messwerten erscheint zudem eine Ausgleichsgerade in derselben
Grafik. Für die meisten Materialien ergibt sich ein linearer Zusammenhang zwischen Sensorwerten und Feuchtigkeit,
sodass die Ausgleichsgerade die Kalibrierkennlinie darstellt.
Mithilfe dieser Kalibrierkennlinie wird die Feuchtigkeit in der Auswerteeinheit berechnet. Die Ausgleichsgerade
interpoliert die Messwerte linear, sodass geringe Abweichungen zwischen den Messpunkten und der
Ausgleichsgeraden eine hohe Genauigkeit der Kalibrierung bedeutet. Dies wird anhand der drei nachfolgenden
Beispiele verdeutlicht:
In
Abb. 49 ist eine Kalibrierung dargestellt, die eine
hohe Genauigkeit bietet. In diesem Fall sind die
Abweichungen zwischen den Messpunkten und der
Kalibrierkennlinie sehr gering, sodass die Messpunkte
nahezu alle auf der Kennlinie liegen. Darüber hinaus
decken
die
10
Messpunkte
Feuchtigkeitsmessbereich ausreichend ab.
Zu Beginn einer Kalibrierung mit nur einer geringen
Anzahl von Messpunkten kann es vorkommen, dass die
Abweichungen unter Umständen sehr hoch sein können,
insbesondere wenn die Materialfeuchtigkeit im Prozess
hohen Schwankungen unterliegt. Aus diesem Grund ist
eine Vielzahl von Messpunkten empfehlenswert, um die
Kalibrierung zu verbessern.
Abb. 50 Kalibrierung mit geringerer Genauigkeit
Betriebsanleitung
den
gewünschten
In Abb. 50 ist eine Kalibrierung mit geringerer Genauigkeit
dargestellt. Insgesamt lässt sich wie bei dem vorherigen
Beispiel
zwischen Sensorwert und Feuchtigkeit erkennen.
Es ergeben sich teilweise jedoch größere Abweichungen
zwischen der Kalibrierkennlinie und den Messwerten,
sodass Fehler von mehreren Prozent in der absoluten
Feuchtigkeitsbestimmung zu erwarten sind.
In diesem Fall sollten offensichtliche Ausreißer in Hinblick
auf
Sensorwertaufnahme überprüft werden. Dennoch kann
diese Kalibrierung je nach Anwendung und geforderter
Genauigkeit ausreichend sein und jederzeit mit neuen
Messwerten erweitert werden.

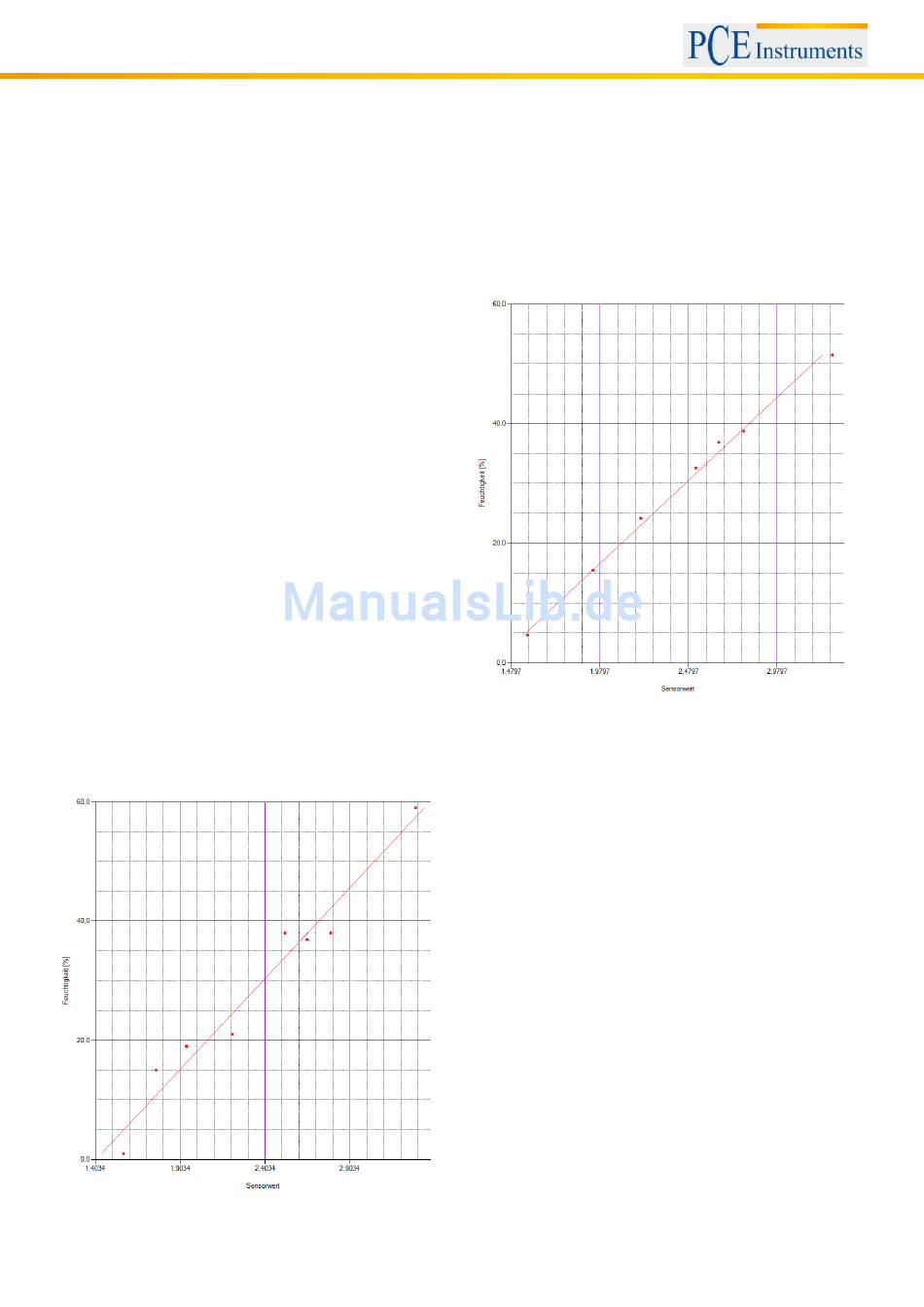

Abb. 49 Kalibrierung mit hoher Genauigkeit
ein
tendenziell
steigender
Referenzfeuchtigkeitsermittlung
Zusammenhang
und
korrekte
