5.1.3
Kommunikationsschnittstelle
Für die Kommunikationsschnittstelle der Auswerteeinheit wird ein Sensor / Aktor Kabel, 5-polig mit M12 Steckverbin-
dung benötigt. PCE Deutschland empfiehlt Lapp Kabel Art.-Nr. 22260404
5.1.3.1
Technische Daten
Anzahl der Adern
Aderfarben
Aderisolation, Material
Außenmantel
Außendurchmesser, Kabel
Aderquerschnitt
Umgebungstemperatur, fest verlegt
Umgebungstemperatur, flexibel
Mindestbiegeradius, fest verlegt
Mindestbiegeradius, flexibel
Nennspannung
Bemessungsstrom
Prüfspannung
Produktnorm / UL gelistet (E-File)
5.1.3.2

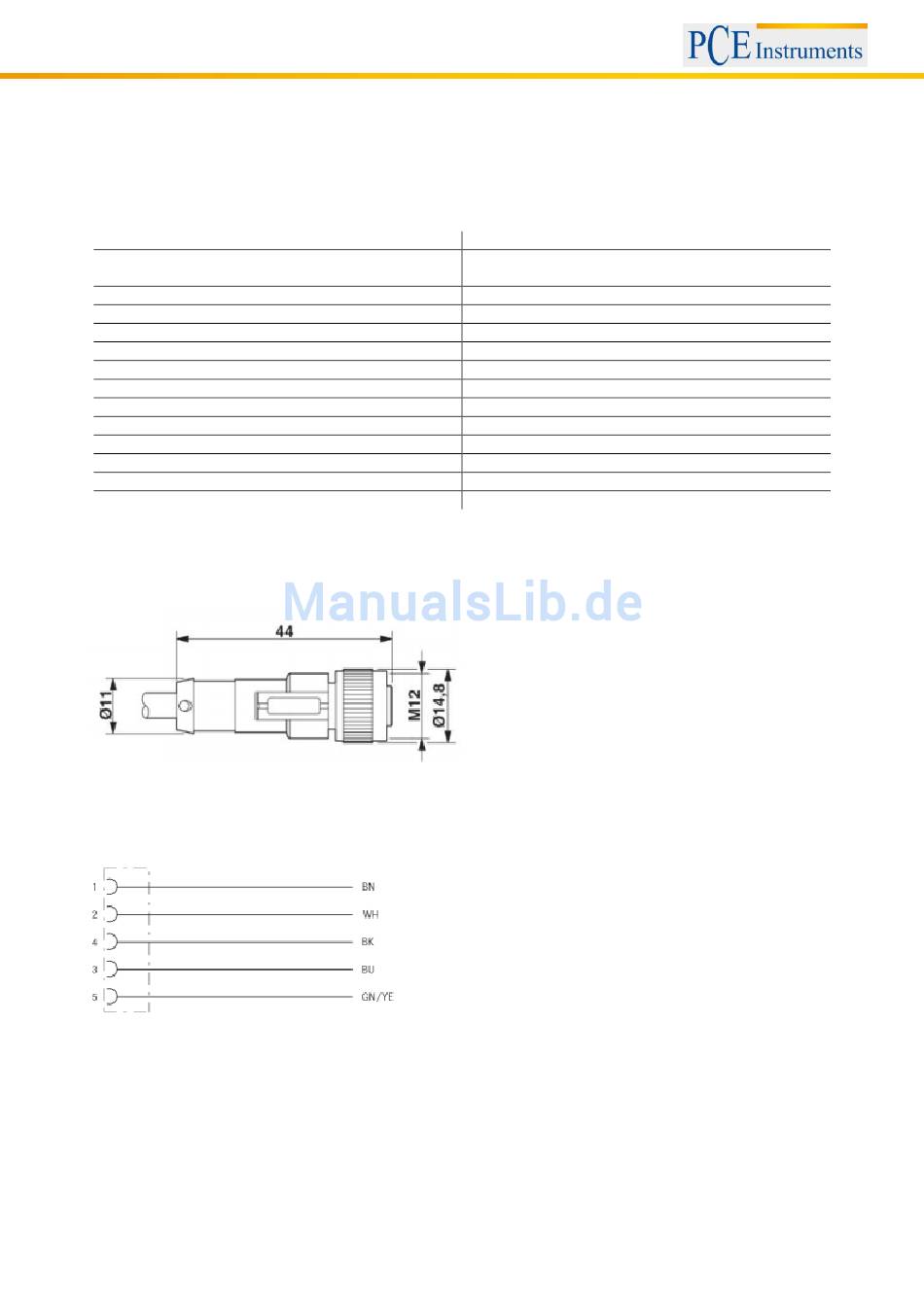

Technische Zeichnungen
Abb. 26 M12 Stecker
Abb. 27 Anschlussdiagramm
Betriebsanleitung
5
braun (1), weiß (2), blau (3), schwarz (4), grün-
gelb (5)
PP
PUR
4,5 mm
0,34 mm²
-40 °C ... +80 °C
-25 °C ... +80 °C
5 x Leitungsdurchmesser
10 x Leitungsdurchmesser
≤ 300 V
4 A
≥ 3000 V
IEC 61076-2-101, E249137
