Mechanische Installation

Hinweis: Nach der mechanischen Installation muss eine Leerkalibrierung durchgeführt werden (s. ‎ 6 .4). Für die
Leerkalibrierung darf sich kein Material im Messvolumen des Sensors befinden.
4.1

PCE-MWM 210

Der Sensorkopf wird mithilfe von zwei Ringen installiert. Bei dem ersten Ring handelt es sich um einen Schweiß-
flansch der an die Behälter- bzw. Mischerwand geschweißt wird. Der zweite Ring dient zur Befestigung und Aus-
richtung des Sensors.

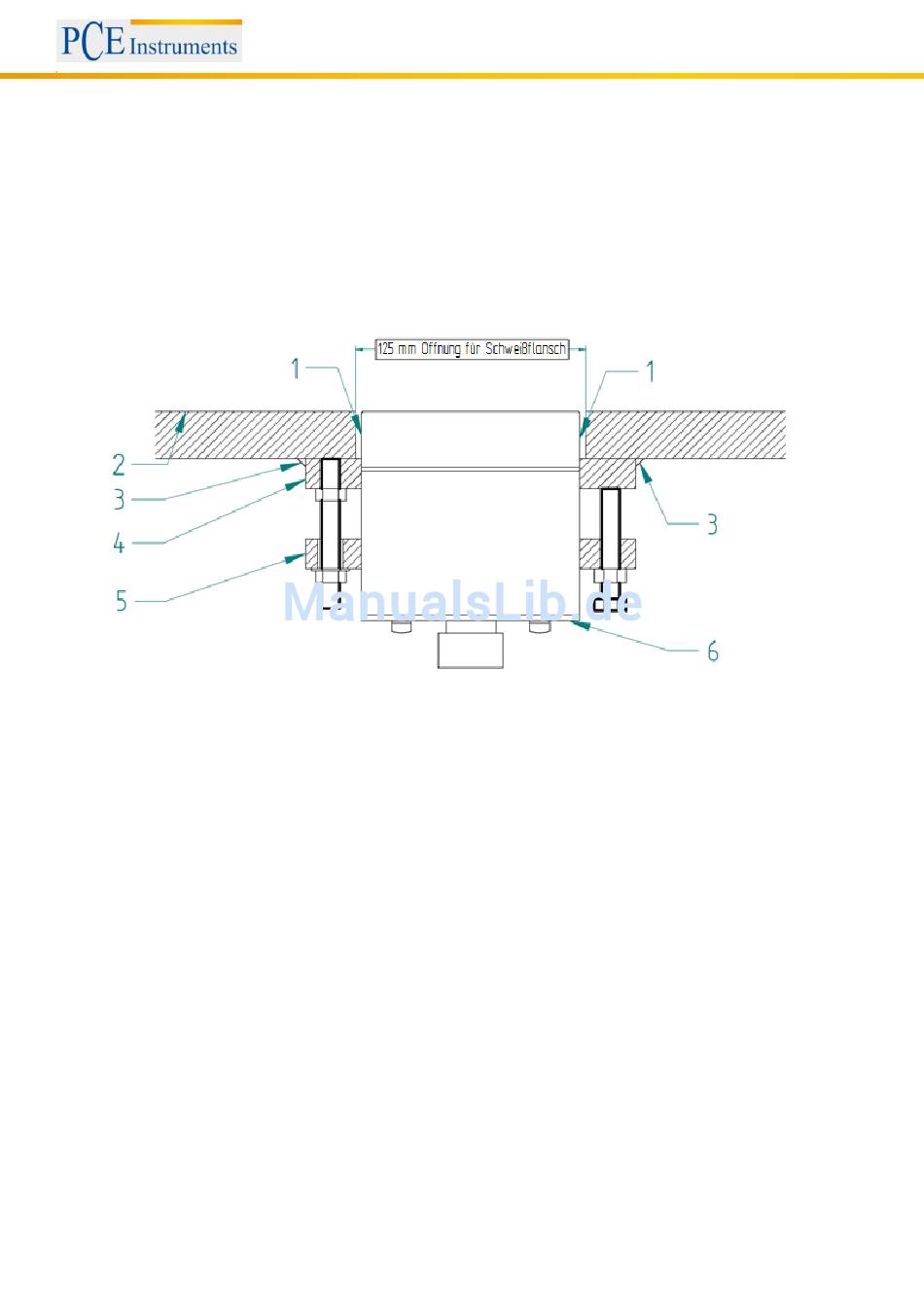

1) Zwischenraum zwischen dem Sensorkopf und der Behälterwand muss mit einem angemessenen
Abdichtmittel verschlossen werden
2) Behälter- bzw. Mischerwand
3) Schweißnaht, die den Flansch mit der Behälter- bzw. Mischerwand verbindet
4) Schweißflansch
5) Befestigungsring
6) Sensorkopf
Betriebsanleitung

Abb. 1 Installation des PCE-MWM 210 Feuchtigkeitssensors
