Betriebsanleitung
4.2.5
Installation auf gewölbten Oberflächen
Bei der Montage der Sensorplatte auf einer gewölbten
Behälteroberfläche muss der Ausschnitt auf die jeweilige
Wölbung angepasst werden. Bei der Standardabmessung für
den rechteckigen Ausschnitt von 356 mm x 120 mm ist eine
Möglichkeit den Ausschnitt so zu dimensionieren, dass eine
Seite kürzer und die andere Seite länger als die Länge der
Sensorplatte ist. In diesem Fall würde eine Seite der Sensor-
platte in den Behälter hineinragen und die andere Seite
würde auf der Schnittkante verbleiben.
Eine weitere Möglichkeit besteht darin einen für den Behälter
spezifischen Flansch zu benutzen, an den der Sensor ange-
schweißt bzw. angeschraubt werden kann. Entstehende
Fugen zwischen Sensor bzw. Flansch und Behälterwand
sollten mit einem angemessenen Abdichtmittel verschlossen
werden.

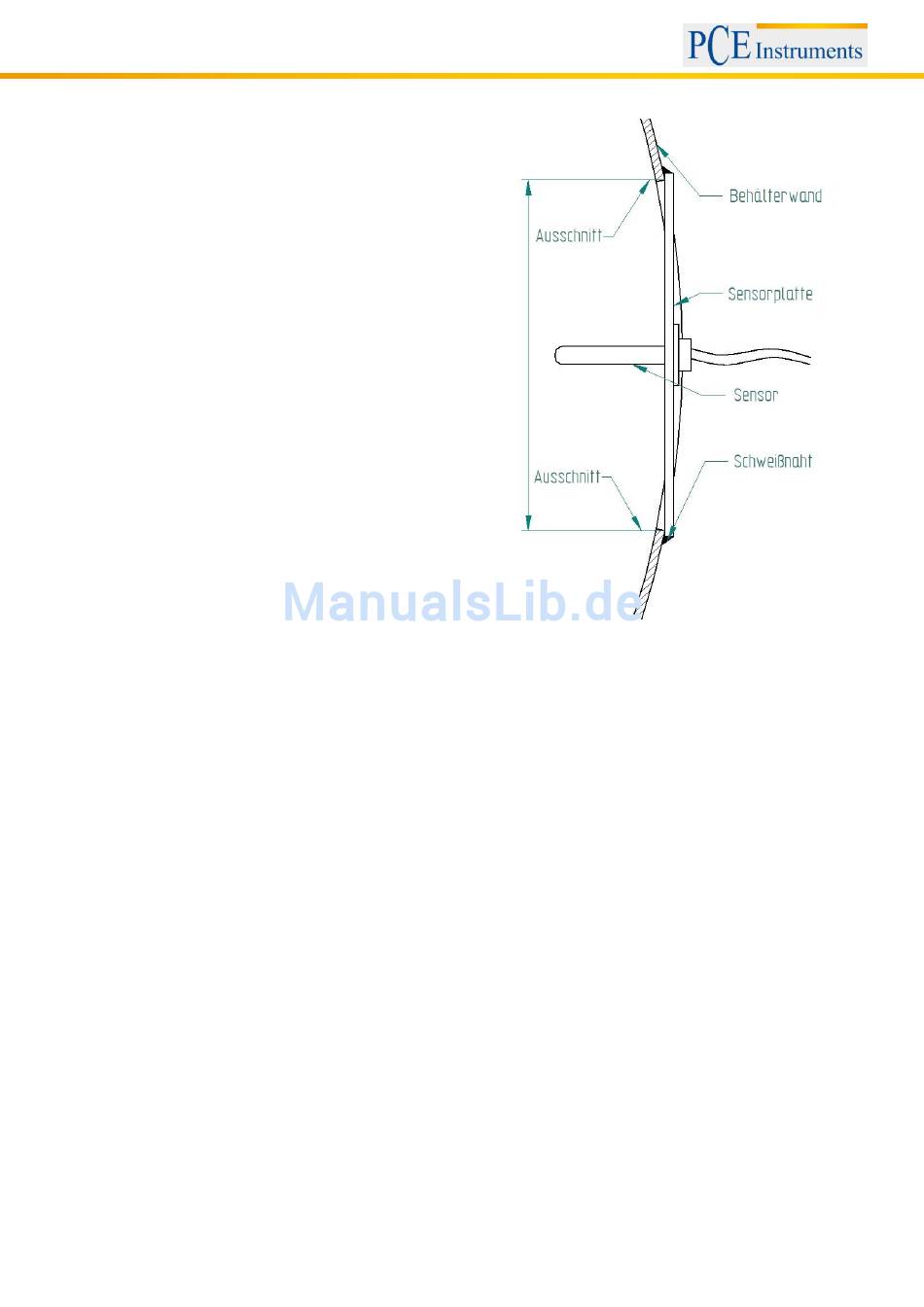

Abb. 13 Beispiel bei Montage auf unebener Fläche
