Achtung: Die Schweißarbeiten dürfen nicht durchgeführt werden, solange die Schweißmuffen nicht von dem Sensor
abgenommen worden sind. Zudem darf der Sensor nicht installiert werden, wenn die Auswerteeinheit an die
Spannungsversorgung angeschlossen ist.
Hinweis: Bitte beachten Sie die Sicherheitsvorkehrungen in Zusammenhang mit den eingesetzten Schneid- bzw.
Schweißwerkzeugen. Diese Arbeiten dürfen nur von befugten Personen ausgeführt werden.
1) Nachdem die Schweißmuffen an die Behälterwand geschweißt wurden, kann der Sensor installiert werden.
Dazu wird der Sensor von links durch die Schweißmuffen (1) und (2) geführt, bis die Hülse (2) die Endposition
in der Schweißmuffe (1) erreicht.
2) Im Anschluss wird die Hülse (3) bis zu der Schweißmuffe (2) geschraubt.
3) Das bereits abgenommene Kabel, welches das Thermoelement für die Temperaturmessung und
Kompensation enthält muss nun wieder befestigt werden, indem ein temperaturbeständiger Kleber verwendet
wird. Dazu wird das Thermoelement in den Stab geführt und mit Kleber fixiert. Zum Schluss werden die
Hülsen (1) und (4) verschraubt.
4) Entstehende Fugen zwischen Sensor und Behälterwand sollten mit einem angemessenen Abdichtmittel
verschlossen werden.
Betriebsanleitung

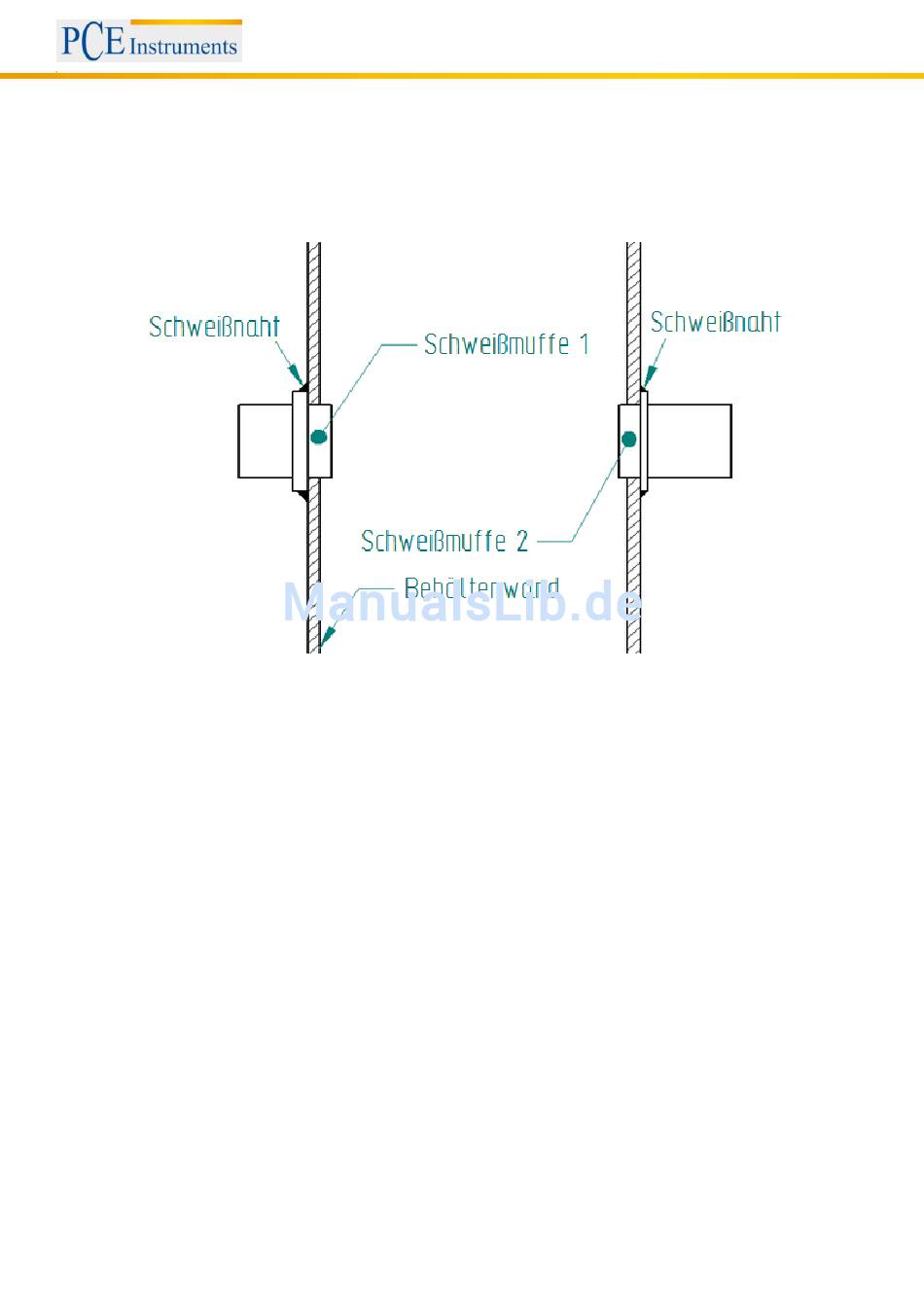

Abb. 18 Montage für PCE-MWM 240B
