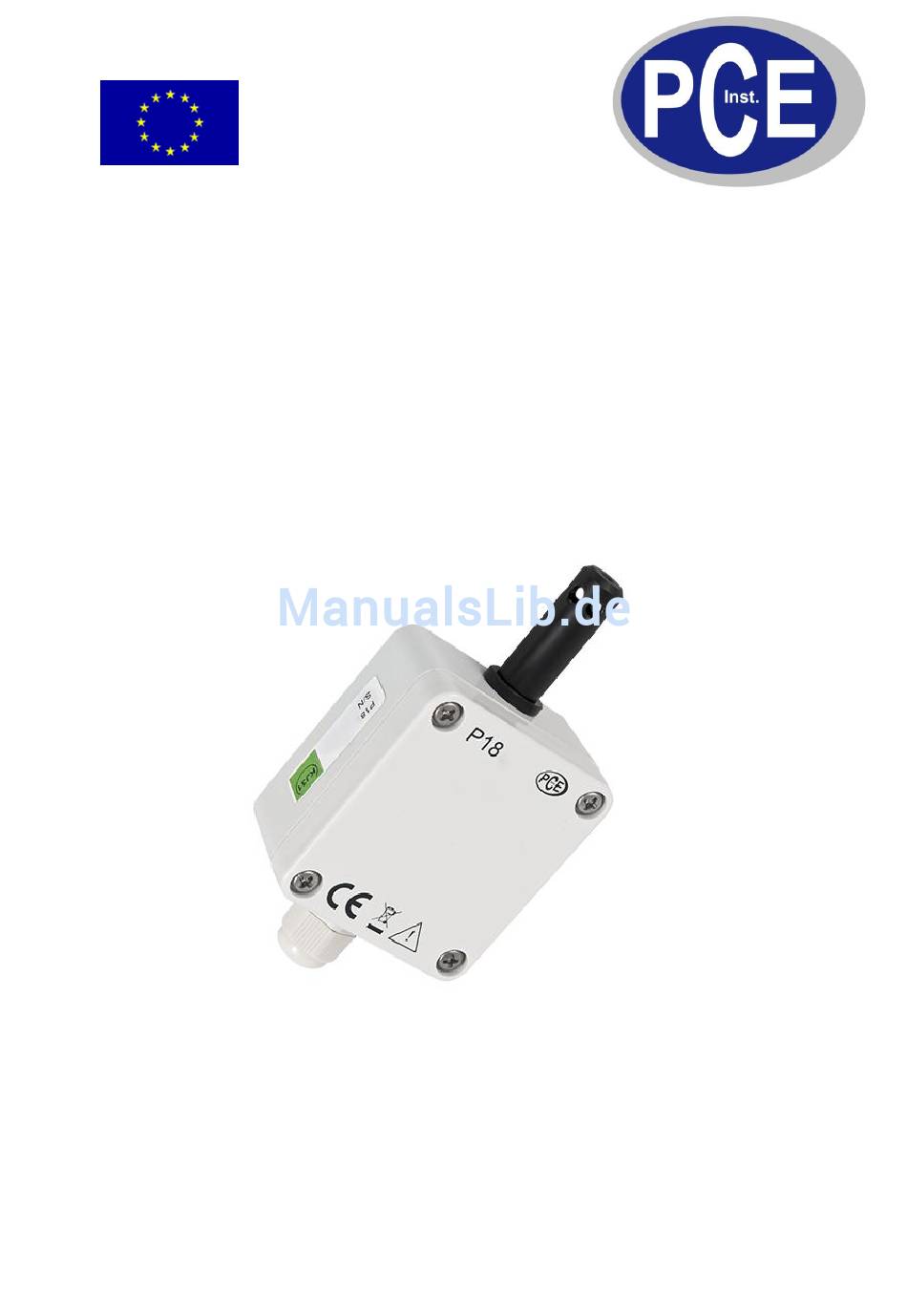

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung PCE-P18 Version 1.0 10.02.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 4 Warnsymbole ..........................4 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Bemaßung ............................6 Elektrische Anschlüsse ........................7 Betriebsanleitung ...................... 8 Gemessene und berechnete Werte ....................8 Individuelle Charakteristik der analogen Ausgänge ............... -
Seite 3: Einleitung
Einleitung Der Feuchte-Fühler PCE-P18 wird in der HLK-Technik zur Überwachung von Luftfeuchte und Temperatur eingesetzt. Die gemessenen Größen werden von dem Feuchte-Fühler PCE-P18 als Normsignal 4 ... 20 mA ausgegeben. Luft-Feuchte und Temperatur werden in diesem kompakten Feuchte-Fühler über ein Halbleiter Bauelement genau bestimmt. -
Seite 4: Sicherheit
BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnsymbole Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Technische Daten Feuchte-Fühler PCE-P18 Feuchte Messbreich 0 ... 100 % r.F. ± 2 % (im Bereich 10 ... 90 % r.F.) Genauigkeit ± 3 % (restlicher Bereich) Hysterese ± 1 % r.F. Temperatur Messbreich -20 ... 60 °C Genauigkeit ±... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Bemaßung... -
Seite 7: Elektrische Anschlüsse
BETRIEBSANLEITUNG www.warensortiment.de Elektrische Anschlüsse Hinweis: Es wird ein Kabeldurchmesser von 3,5 – 6mm empfohlen. -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Nachdem Sie alle benötigten Verkabelungen vorgenommen und den Deckel des Gerätes wieder verschlossen haben, ist dieses Einsatzbereit. Sollten Sie das Gerät jetzt an eine Spannungsversorgung anschließen, so wird es mit Werksseitigen Parametern betrieben. Die Änderung der Parameter kann durch die RS485 Schnittstelle an Ihre Anforderungen angepasst werden. -
Seite 9: Individuelle Charakteristik Der Analogen Ausgänge
BETRIEBSANLEITUNG www.warensortiment.de Individuelle Charakteristik der analogen Ausgänge Der PCE-P18 Messumformer unterstützt die individuelle Abbildung des Messwertes am Ausgang (nur mit analogen Ausgängen). Hierzu müssen lediglich Variablen angepasst werden. Folgende Formel veranschaulicht die Berechnung: X1 und X2 sind die gemessenen Werte am Eingang Y1 und Y2 sind die erwarteten Werte am Ausgang X1 (Eingangswert) =>... -
Seite 10: Modbus Protokoll
BETRIEBSANLEITUNG www.warensortiment.de MODBUS Protokoll Das PCE-P18 unterstützt die Kommunikation über die serielle Schnittstelle RS485 mit MODBUS Protokoll. Die Programmierung des Gerätes kann auch über die RS485 Schnittstelle mittels der Software und eines PCs vorgenommen werden. 5.3.1 MODBUS Implementierung Das implementierte Protokoll ist an die PI-MBUS-300 Rev G Spezifikation der Modicon Company angelehnt. -
Seite 11: Registerübersicht
7500 – 7512 gemessene und berechnete Daten. Nur Lesezugriff Register mit Schreib- und Lesezugriff Adresse Bezeichnung Bereich Beschreibung 4000 Kennung 0xAA Kennung des PCE-P18 1 – 247 4001 Adresse MODBUS Adresse des Gerätes 0 – 4 4002 Baudrate 0: 4800 1: 9600... - Seite 12 BETRIEBSANLEITUNG www.warensortiment.de Adresse Bezeichnung Bereich Beschreibung 0 – 65535 Bit 0: 1 – Messumformer mit analogem 4017 Statusregister Stromausgang Bit 1: 1 – Messumformer mit analogem Spannungsausgang Bit 2: 1 – Die Bildungszeit des Mittelwertes wurde überschritten Bit 3,4: 0,0 – Steuerung des analogen Ausgangs durch Temperatur 0,1 - Steuerung des analogen Ausgangs durch relative Luftfeuchte...
-
Seite 13: Register Mit Lesezugriff
BETRIEBSANLEITUNG www.warensortiment.de Register mit Lesezugriff Adresse der 16 Bit Adresse des 32 Bit Name Beschreibung Register Registers 7000 7500 Kennung Kennung des PCE-P18 7002 7501 Temperatur T Temperatur [°C] relative Luftfeuchte 7004 7502 relative Luftfeuchte [%] 7006 7503 Taupunkt T Taupunkt [°C]... - Seite 14 BETRIEBSANLEITUNG www.warensortiment.de...
-
Seite 15: Zubehör
Zubehör Standardmäßig ist der PCE-P18 Messumformer mit einer Metallschutzkappe für den Sensor ausgestattet. Diese Schutzkappe erlaubt es allerdings nur das Gerät in einer neutralen, nicht kondensierenden Atmosphäre zu betreiben. Eine Auswahl verschiedener, optionaler Filter sehen Sie in folgender Tabelle: Filter Bestellnr. -
Seite 16: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
