5.2
Individuelle Charakteristik der analogen Ausgänge

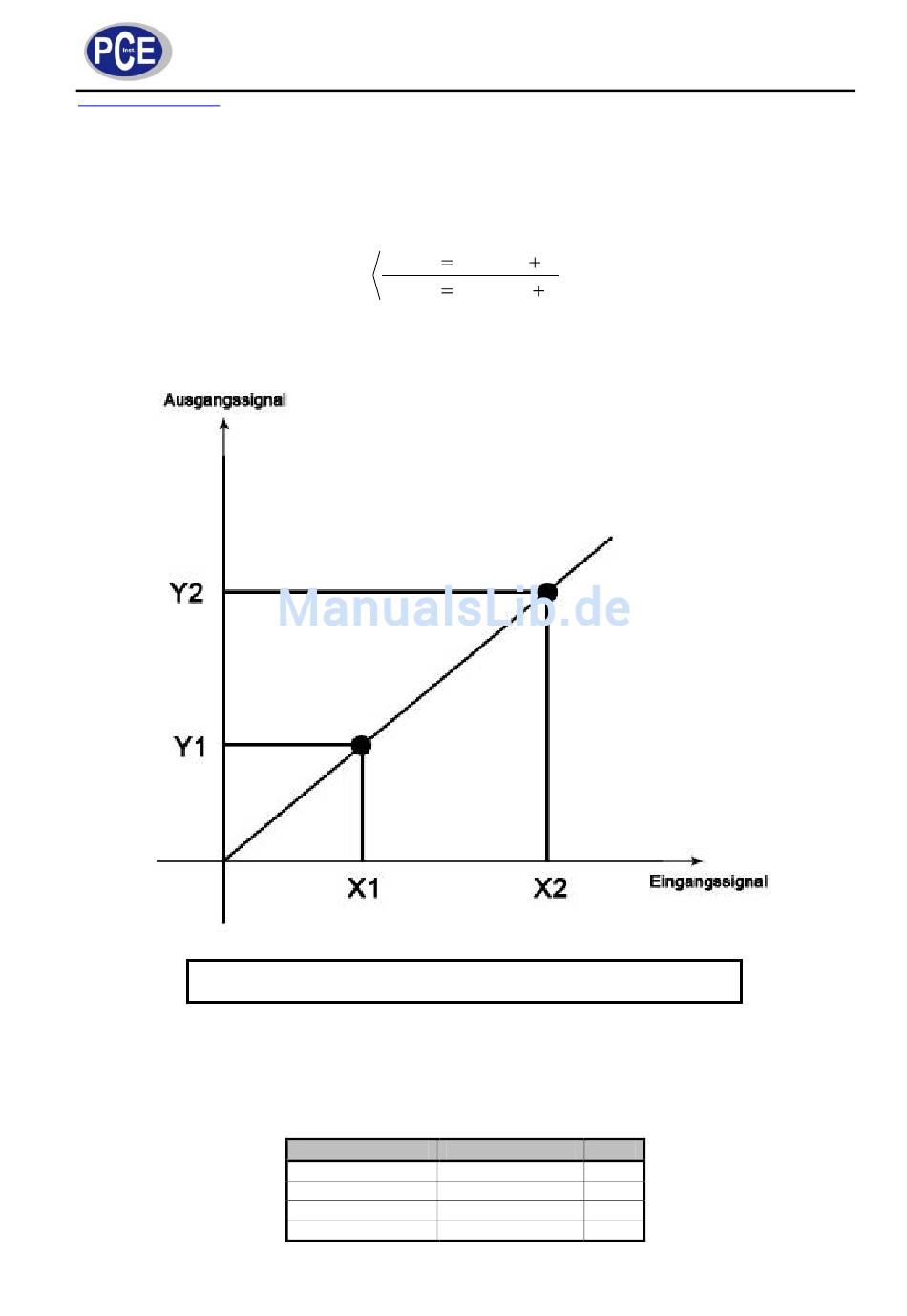

Der PCE-P18 Messumformer unterstützt die individuelle Abbildung des Messwertes am Ausgang (nur mit
analogen Ausgängen). Hierzu müssen lediglich Variablen angepasst werden. Folgende Formel
veranschaulicht die Berechnung:
X1 und X2 sind die gemessenen Werte am Eingang
Y1 und Y2 sind die erwarteten Werte am Ausgang
X1 (Eingangswert) => Umwandlung im Gerät => Y1 (Ausgangswert)
X2 (Eingangswert) => Umwandlung im Gerät => Y2 (Ausgangswert)
Die Konfiguration der Charakteristik erfolgt über die Registereinträge 4007 – 4014 (s.5.5). Die Werte in
diesem Register müssen vom Datentyp Integer sein und mit 100 multipliziert werden.
Beispiel: Konfiguration des 1. analogen Ausgangs
Die Temperaturumwandlung soll von -12,25 – 77,75 °C auf 4,5 – 18,5 mA abgebildet werden.
BETRIEBSANLEITUNG
Y
1
Out
a
Y
2
Out
a
Name
Registeradresse
X1 Temperatur
Y1 Stromausgang
X2 Temperatur
Y2 Stromausgang
9
*
X
1
In
b
*
X
2
In
b
Wert
4007
-1225
4008
450
4009
7775
4010
1850
