4.2.3
Installation mit Schraubverbindung
Für
die
Montage
der
rechteckiger Ausschnitt mit den Mindestabmessungen
von 315 mm x 80 mm in der Behälterwand benötigt.
Für die Schraubverbindung werden zudem 4 Löcher
mit den Abmessungen von 336 mm x 100 mm be-
nötigt. Auf gewölbten Oberflächen können die Ab-
messungen abweichen und die benötigten Abmes-
sungen müssen je nach Behälter angepasst werden.
Die Schneidkanten sollten abgeschliffen werden, um
Materialablagerungen
an
Sensormontage zu verhindern und um Verletzungen
vorzubeugen.
Hinweis: Bitte beachten Sie die Sicherheitsvor-
kehrungen in Zusammenhang mit Schneidwerk-
zeugen. Diese Arbeiten dürfen nur von befugten
Personen ausgeführt werden.

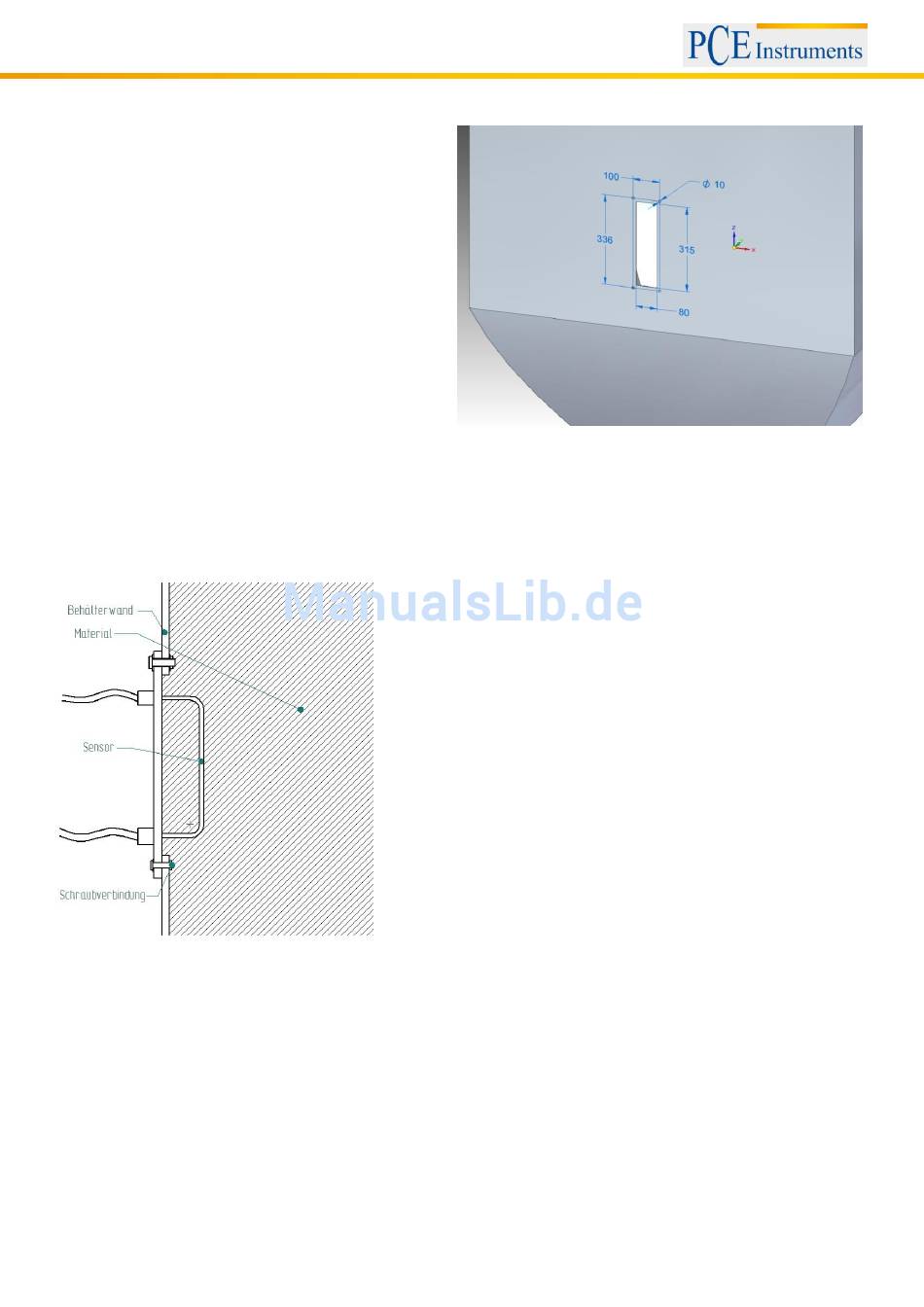

Abb. 10 Montage mit Schraubverbindung
Betriebsanleitung
Sensorplatte
wird
ein
der
Innenwand
nach
Nachdem der Sensor in dem Ausschnitt positioniert wurde, kann die
Sensorplatte von außen an die Behälterwand mithilfe von
Schrauben installiert werden. Je nach Behälteroberfläche und
Wölbung können Fugen zwischen Behälterwand und Sensorplatte
entstehen, durch die besonders feinkörniges Material austreten
kann. In diesem Fall sollte diese Fuge mit einem angemessenen
Abdichtmittel verschlossen werden.
Achtung: Die Montage darf nicht durchgeführt werden, solange der
Sensor an die Spannungsversorgung angeschlossen ist!
Abb. 9 Abmessungen des rechteckigen Ausschnitts
