4.1.2
Montage
1) Für die Montage des Sensorkopfes (7) muss ein Loch mit einem Durchmesser von 125 mm in die Behälter-
bzw. Mischerwand geschnitten werden. Im Anschluss wird der Schweißflansch (1) zentriert über dem Loch
angeschweißt. Während der Schneid- und Schweißarbeiten darf der Sensor nicht installiert sein.
2) Gewindebolzen (2) in den Schweißflansch schrauben und mit Befestigungsmuttern (3) fixieren
3) Befestigungsring (4) am Sensorkopf (7) mit den Befestigungsschrauben (5) fixieren
4) Sensorkopf mit Befestigungsring im Schweißflansch positionieren indem die Gewindebolzen des Schweiß-
flansches durch die Bohrung (8) des Befestigungsrings geführt werden
5) Mithilfe der Ausrichtungsschrauben (6) kann der Sensorkopf ausgerichtet werden. Die Sensoroberfläche muss
so ausgerichtet werden, sodass sie bündig mit der Behälter- bzw. Mischerinnenwand abschließt
6) Sensorkopf mit Befestigungsring mithilfe der Befestigungsmuttern sichern
7) Nachdem alle Befestigungsmuttern und Schrauben festgezogen wurden, muss die Ausrichtung des Sensors
noch einmal überprüft werden. Der Sensorkopf darf unter keinen Umständen über die Behälter- bzw.
Mischerinnenwand herausragen, da sonst die Gefahr von Beschädigungen besteht.
Betriebsanleitung

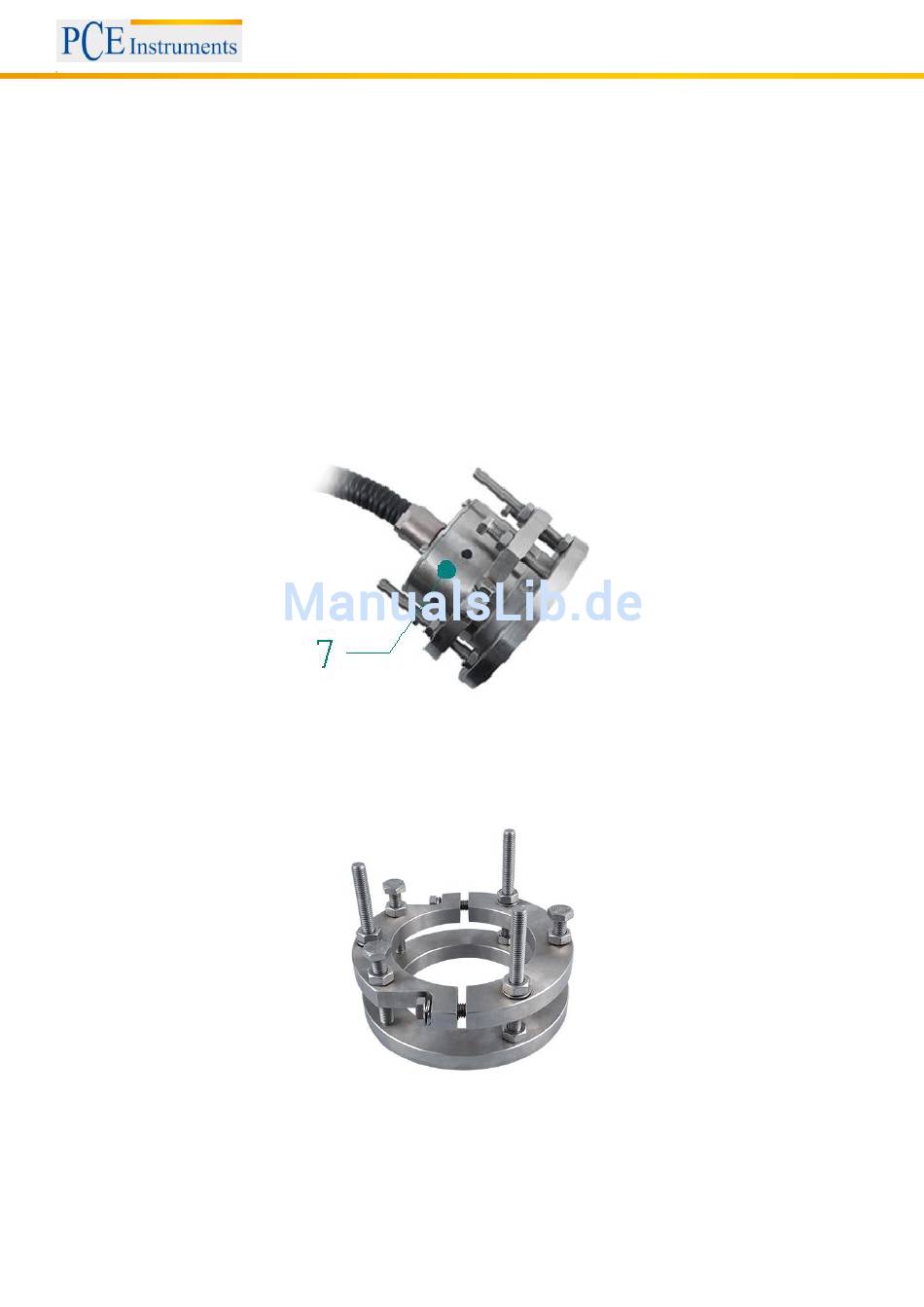

Abb. 4 Sensorkopf mit Montageringen
Abb. 5 Montageringe
9
