5.3
Serielle Schnittstelle RS-485
Mithilfe des MODBUS RTU Protokolls und des seriellen Ports RS-485 wird die Kommunikation mit den Feuchtig-
keitssensoren PCE-MWM 2xx ermöglicht. Somit können verschiedene Register, die u.a. die gemessene Feuchtigkeit,
Temperatur und aktuelle Kalibrierung enthalten, gelesen und andere Parameter mithilfe beschreibbarer Register ver-
ändert werden.
5.3.1
Anschlüsse
Modbus RTU A(+)
Modbus RTU B(-)
RS-485 Schirm
5.3.2
Kommunikationsprotokoll
Die Register können mit dem Befehl 03 (03 hex) gelesen und mit dem Befehl 16 (10 hex) beschrieben
werden.
Mithilfe des Befehls 08 (08 hex) können Echos getestet werden
Je Anfrage können höchstens 48 Register gleichzeitig gelesen oder beschrieben werden
Unterstütze Baudraten
Paritätsbit
Stoppbits
Datentyp der Register
5.3.2.1
Schreibschutz
Um auf die Register Schreibzugriff zu erhalten, muss der Schreibschutz deaktiviert werden. Dies geschieht indem die
Nummer 4988 (137C hex) in die Registeradresse 0020 (0014 hex) geschrieben wird. Darüber hinaus besitzen zahl-
reiche Register nur Lesezugriff. Falls versucht wird in diese nur leseberechtigten Register zu schreiben, wird dies
unterbunden und die Auswerteeinheit antwortet nicht.
Betriebsanleitung
Anschluss links Sensor / Aktor Buchse 2
Anschluss links Sensor / Aktor Buchse 3
Anschluss links Sensor / Aktor Buchse 5

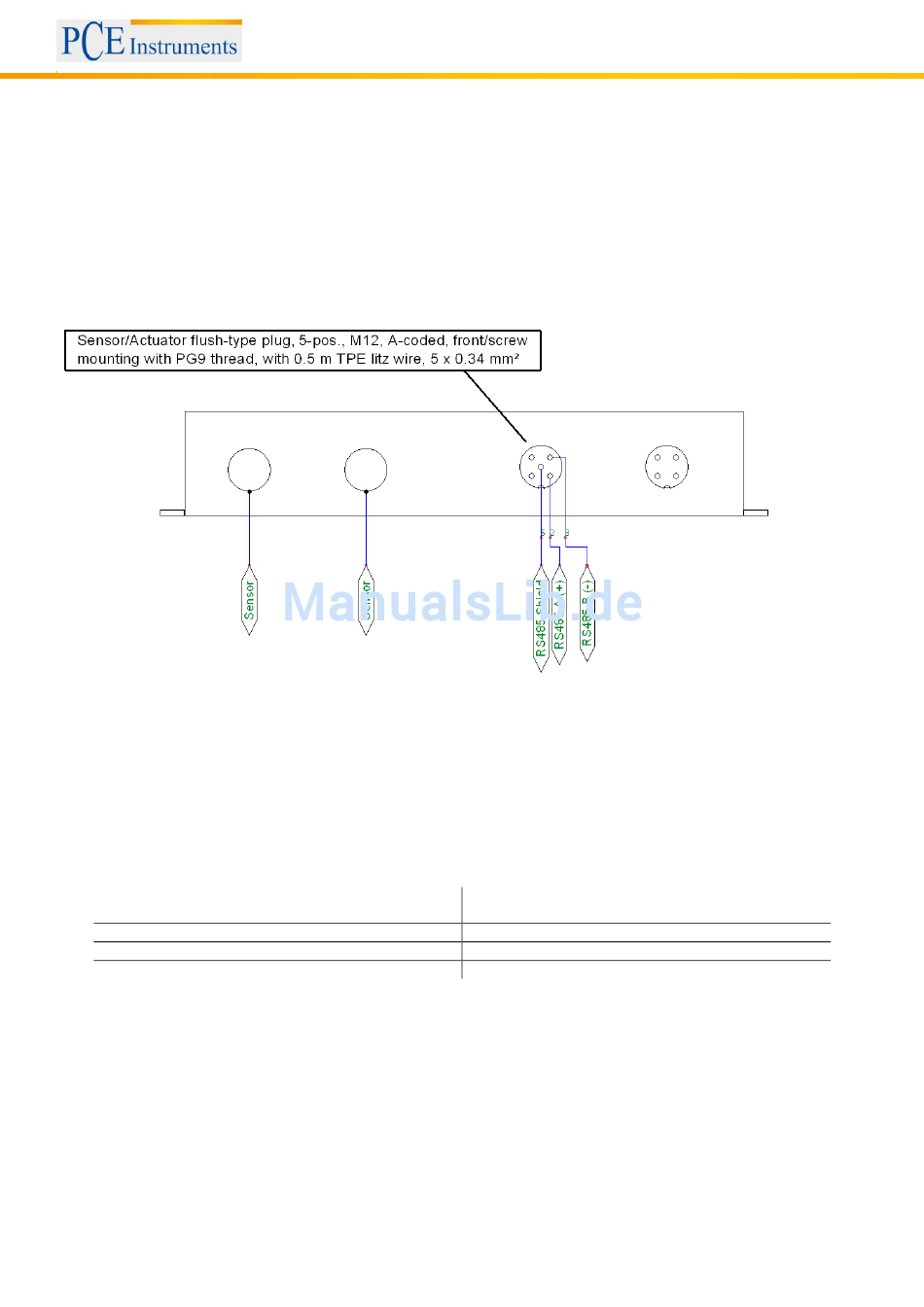

Abb. 32 Anschluss für Serielle Schnittstelle RS-485
300, 600, 1200, 2400, 4800, 9600, 14400, 19200,
38400, 56000, 57600, 115200
None
2
16-bit unsigned Integer
25
