6.3
Verbindung herstellen
Nachdem die Auswerteeinheit mithilfe eines RS-485 Adapters an einen PC angeschlossen wurde, kann mithilfe des
PCE-Managers eine Verbindung hergestellt werden. Dazu kann der im Lieferumfang enthaltene Adapter oder andere
RS-485 Programmieradapter (Beispiel: PCE-PD14) verwendet werden. Nach Anschluss des Adapters sollte
sichergestellt werden, dass die RS-485 Funktion des Adapters (s. Abb. 35) vom Betriebssystem automatisch
ausgewählt wurde:
1) Geräte-Manager öffnen
2) Anschlüsse erweitern
3) Rechtsklick auf den RS-485 Adapter
4) Auswahl des Reiters Port Settings
5) Aktivierung des Kontrollkästchens RS-485 und Bestätigung mit OK
Betriebsanleitung

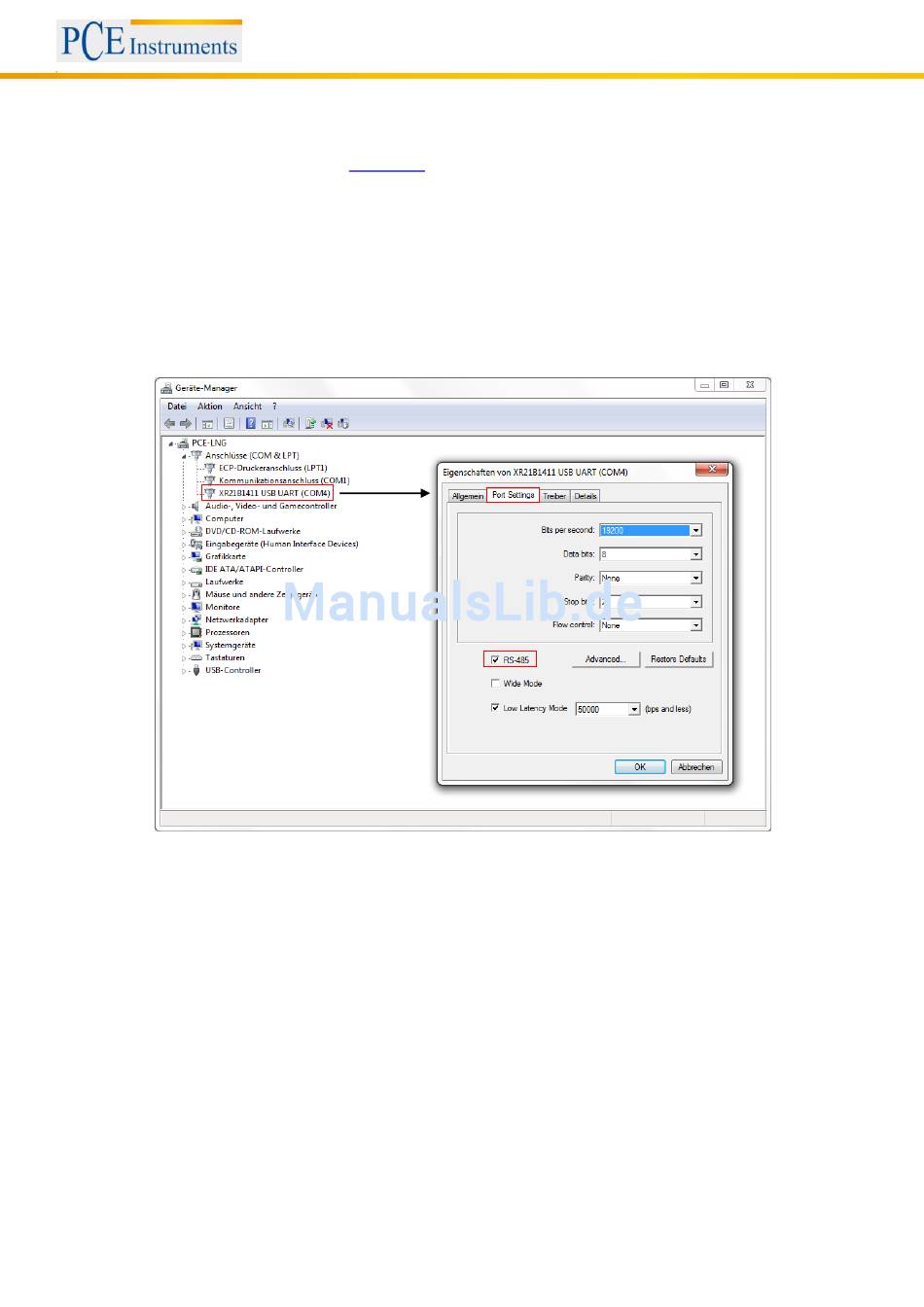

Abb. 35 Einstellung RS-485 Adapter
29
