Betriebsanleitung
4.3
PCE-MWM 240B
Der Sensor wird an der Messposition mithilfe von 2 Schweißmuffen befestigt. Sofern noch nicht geschehen, muss aus
diesem Grund der Sensor in seine Montagekomponenten zerlegt werden, bevor mit der Installation begonnen werden
kann. Für die Zerlegung müssen die Hülsen (3) / (4) und die Schweißmuffen (1) / (2) gelöst werden, sodass sie von
rechts abgenommen werden können. Die Hülsen (1) und (2) können am Sensor verbleiben.

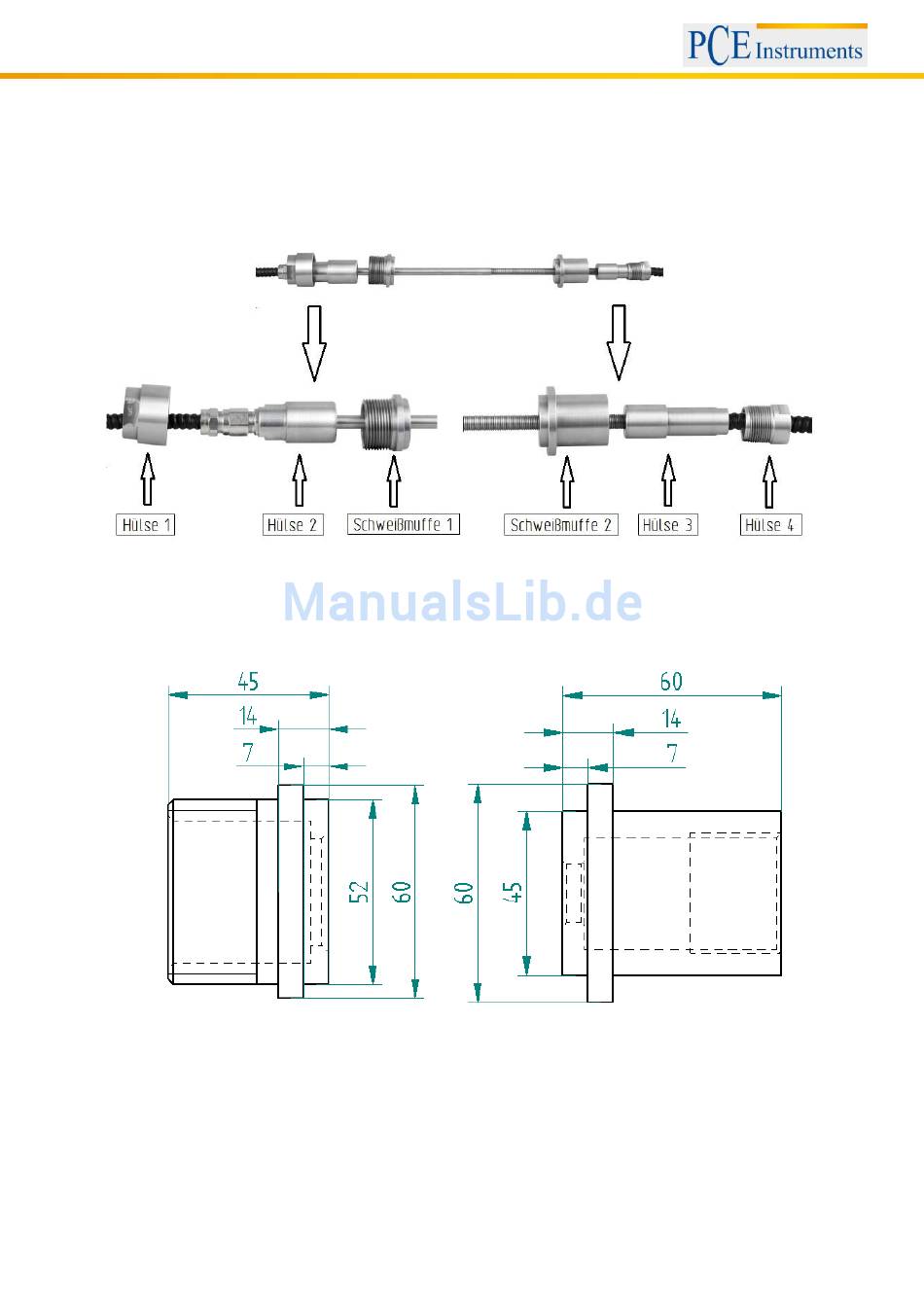

Abb. 16 Komponenten des Feuchtigkeitssensors PCE-MWM 240B
Abb. 17 Abmessungen der Schweißmuffen
Der Durchmesser für den kreisförmigen Ausschnitt für die Schweißmuffe (1) darf, wie in Abb. 17 beschrieben, nicht
größer als 60 mm und nicht kleiner als 52 mm sein. Entsprechend darf der Durchmesser für die Schweißmuffe (2)
nicht größer als 60 mm und nicht kleiner als 45 mm sein.
