4.2.4
Installation mit Flansch
1) Rechteckiger Ausschnitt in der Behälterwand
mit den Mindestabmessungen von 360mm x
125 mm. Scharfe Kanten abschleifen.
2) Einen
Flansch
beschriebenen Abmessungen von außen an
die Behälterwand schweißen. Bitte beachten
Sie die symmetrische Ausrichtung des recht-
eckigen
Ausschnitts
flansches.
3) Den Sensor innerhalb des Behälters auf den
Schweißflansch schrauben.
Die Abmessungen des Flansches stellen ein Beispiel
dar. Änderungen der Abmessungen oder Form haben
keine Auswirkung auf die Messgenauigkeit des
Sensors.
Hinweis: Bitte beachten Sie die Sicherheitsvor-
kehrungen in Zusammenhang der eingesetzten Werk-
zeuge. Diese Arbeiten dürfen nur von befugten
Personen ausgeführt werden.
Es ergeben sich zwei Vorteile bei der Montage mit einem Flansch:
1) Aufgrund
der
Wartungsarbeiten erleichtert, da sich der Sensor mit
weniger Aufwand entfernen lässt.
2) Die Montage kann so erfolgen, sodass die Sensorplatte
und die Behälterinnenwand auf einer Ebene abschließen.
Dies verhindert Materialablagerungen um den Sensor und
begünstigt den Materialfluss am Sensor.
Betriebsanleitung
mit
den
in
Abb.
12
und
des
Schweiß-
Fixierung
mit
Schrauben

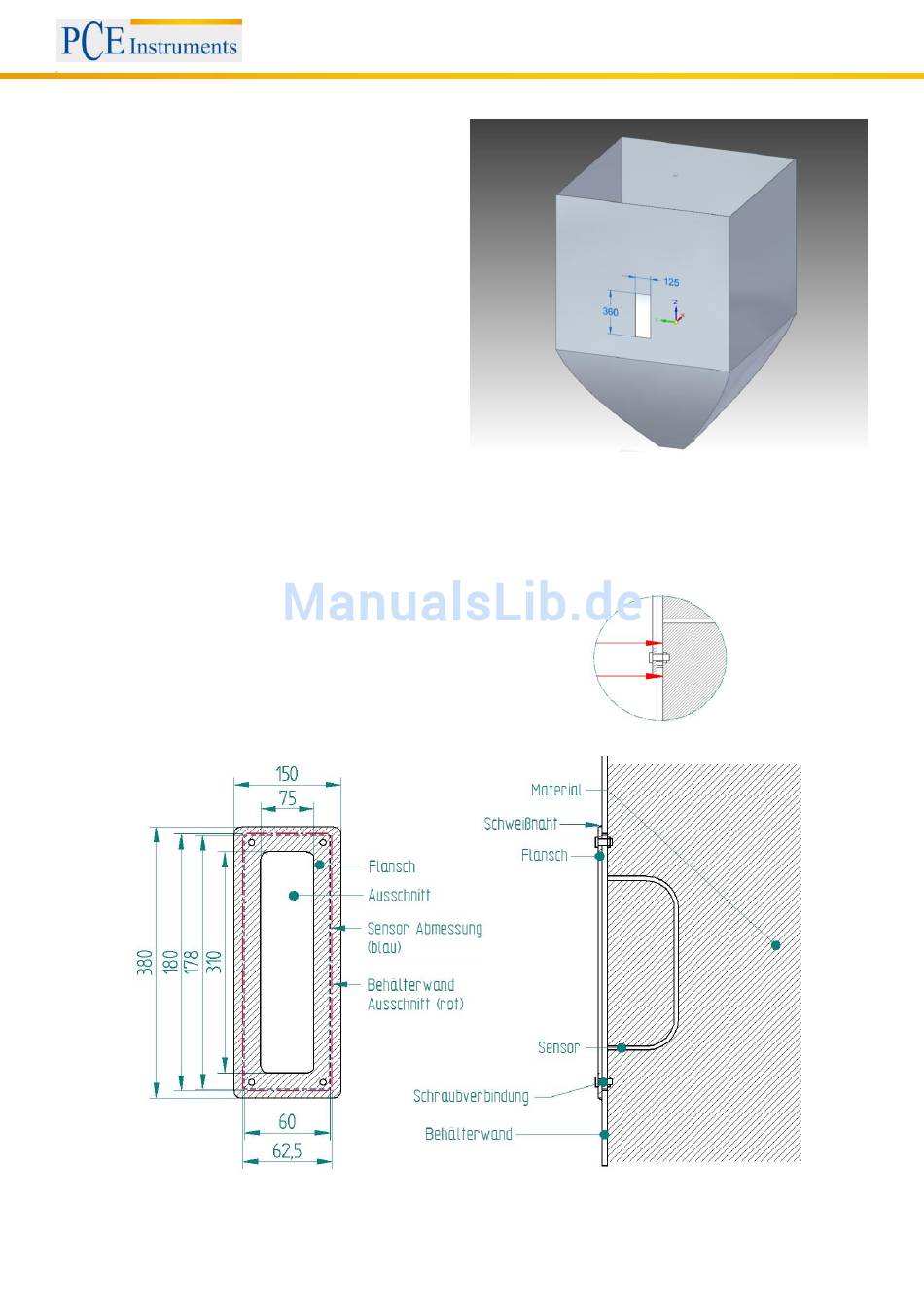

Abb. 12 Schweißflanschabmessungen bei Installation mit Flansch
Abb. 11 Abmessungen des rechteckigen Ausschnitts
werden
13
