5.2

Analogsignalausgang

Die vom Feuchtigkeitssensor PCE-MWM 2xx gemessene Feuchtigkeit kann mithilfe des analogen Ausgangs als 4 ...
20 mA Normsignal ausgegeben werden. Die Standardskalierung beträgt:

 0 % Feuchtigkeit
4 mA

20 mA  100 % Feuchtigkeit
Diese Skalierung lässt sich je nach Anwendung modifizieren.
5.2.1

Verbindung


+4 ... 20 mA  Anschluss links Sensor / Aktor Buchse 1

-4 ... 20 mA  Anschluss links Sensor / Aktor Buchse 4
Betriebsanleitung

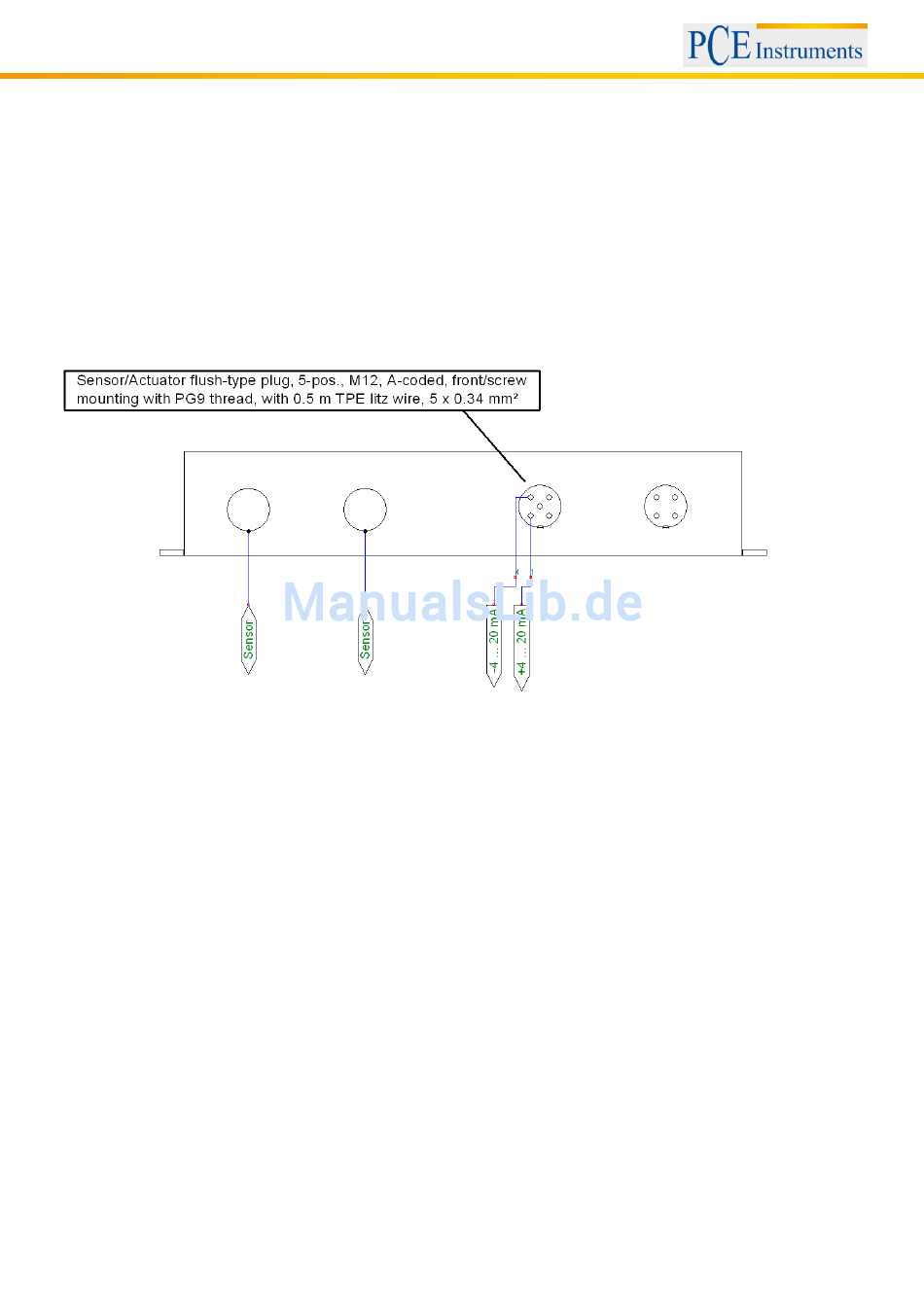

Abb. 31 Anschluss für Analogausgang
