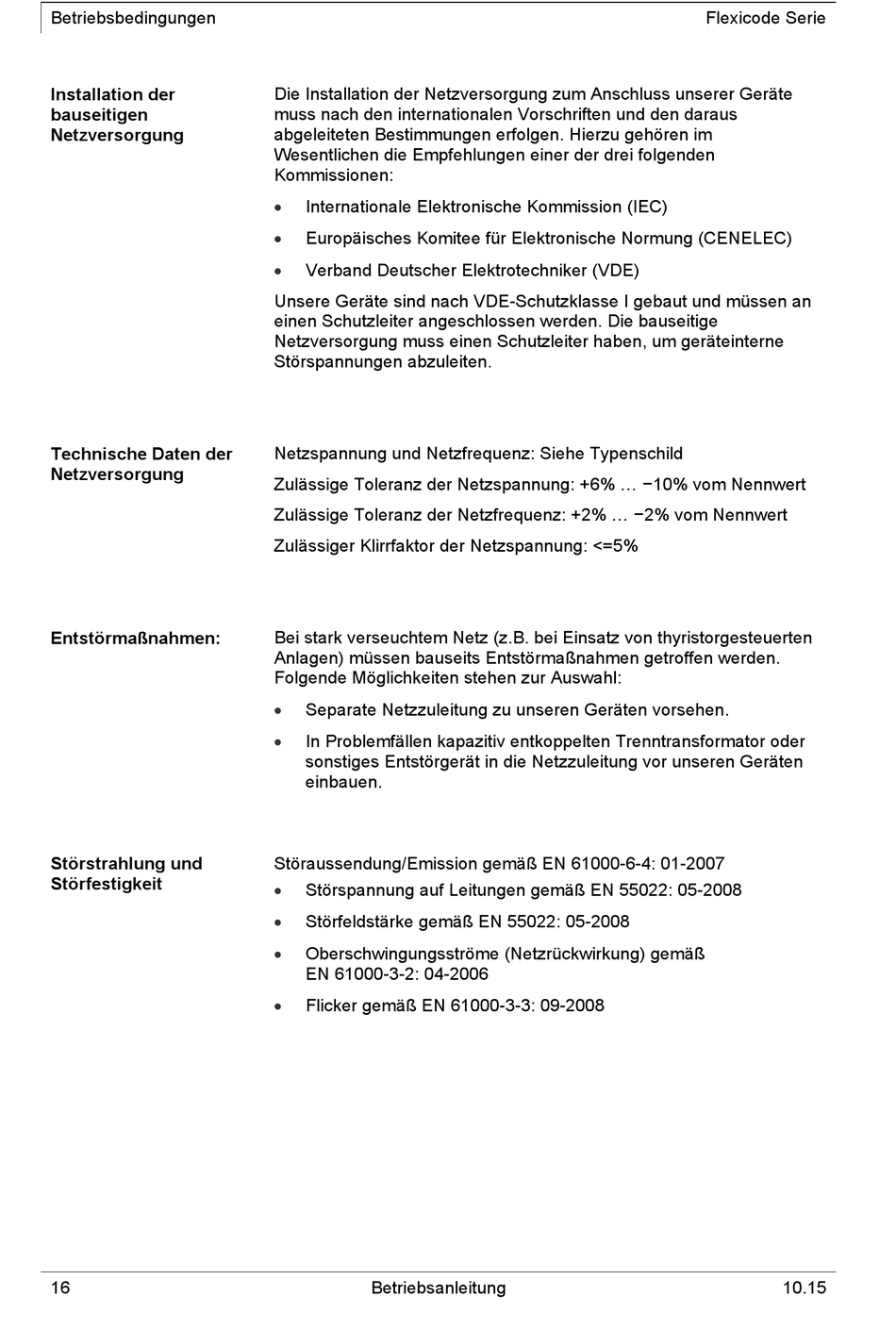

Betriebsbedingungen
Installation der
bauseitigen
Netzversorgung
Technische Daten der
Netzversorgung
Entstörmaßnahmen:
Störstrahlung und
Störfestigkeit
16
Die Installation der Netzversorgung zum Anschluss unserer Geräte
muss nach den internationalen Vorschriften und den daraus
abgeleiteten Bestimmungen erfolgen. Hierzu gehören im
Wesentlichen die Empfehlungen einer der drei folgenden
Kommissionen:

Internationale Elektronische Kommission (IEC)

Europäisches Komitee für Elektronische Normung (CENELEC)

Verband Deutscher Elektrotechniker (VDE)
Unsere Geräte sind nach VDE-Schutzklasse I gebaut und müssen an
einen Schutzleiter angeschlossen werden. Die bauseitige
Netzversorgung muss einen Schutzleiter haben, um geräteinterne
Störspannungen abzuleiten.
Netzspannung und Netzfrequenz: Siehe Typenschild
Zulässige Toleranz der Netzspannung: +6% ... −10% vom Nennwert
Zulässige Toleranz der Netzfrequenz: +2% ... −2% vom Nennwert
Zulässiger Klirrfaktor der Netzspannung: <=5%
Bei stark verseuchtem Netz (z.B. bei Einsatz von thyristorgesteuerten
Anlagen) müssen bauseits Entstörmaßnahmen getroffen werden.
Folgende Möglichkeiten stehen zur Auswahl:

Separate Netzzuleitung zu unseren Geräten vorsehen.

In Problemfällen kapazitiv entkoppelten Trenntransformator oder
sonstiges Entstörgerät in die Netzzuleitung vor unseren Geräten
einbauen.
Störaussendung/Emission gemäß EN 61000-6-4: 01-2007

Störspannung auf Leitungen gemäß EN 55022: 05-2008

Störfeldstärke gemäß EN 55022: 05-2008

Oberschwingungsströme (Netzrückwirkung) gemäß
EN 61000-3-2: 04-2006

Flicker gemäß EN 61000-3-3: 09-2008
