Flexicode Serie
Druckkopf ausbauen
10.15

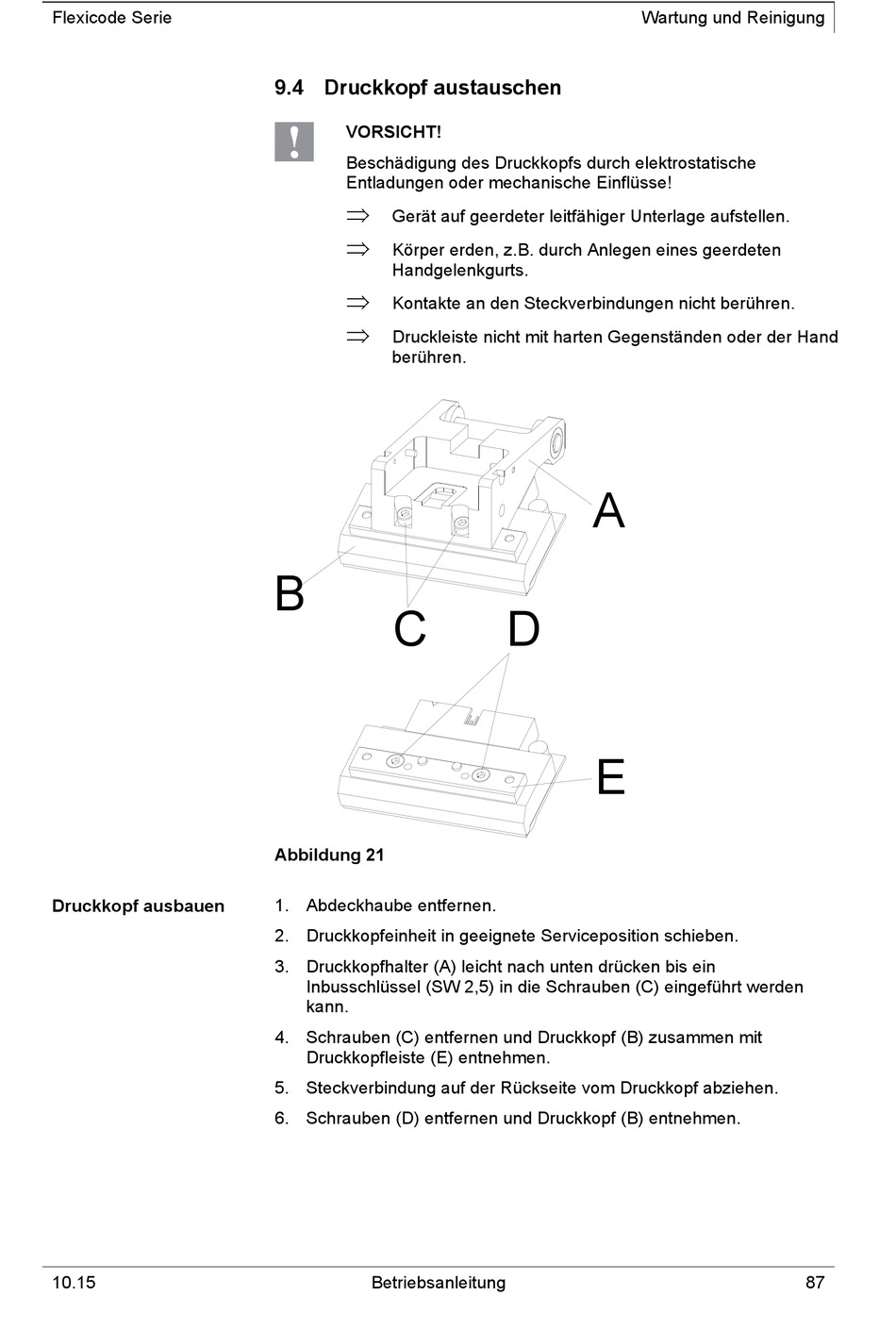

9.4 Druckkopf austauschen

VORSICHT!
Beschädigung des Druckkopfs durch elektrostatische
Entladungen oder mechanische Einflüsse!

Gerät auf geerdeter leitfähiger Unterlage aufstellen.

Körper erden, z.B. durch Anlegen eines geerdeten
Handgelenkgurts.

Kontakte an den Steckverbindungen nicht berühren.

Druckleiste nicht mit harten Gegenständen oder der Hand
berühren.
B
C
Abbildung 21
1. Abdeckhaube entfernen.
2. Druckkopfeinheit in geeignete Serviceposition schieben.
3. Druckkopfhalter (A) leicht nach unten drücken bis ein
Inbusschlüssel (SW 2,5) in die Schrauben (C) eingeführt werden
kann.
4. Schrauben (C) entfernen und Druckkopf (B) zusammen mit
Druckkopfleiste (E) entnehmen.
5. Steckverbindung auf der Rückseite vom Druckkopf abziehen.
6. Schrauben (D) entfernen und Druckkopf (B) entnehmen.
Betriebsanleitung
Wartung und Reinigung
A
D
E
87
