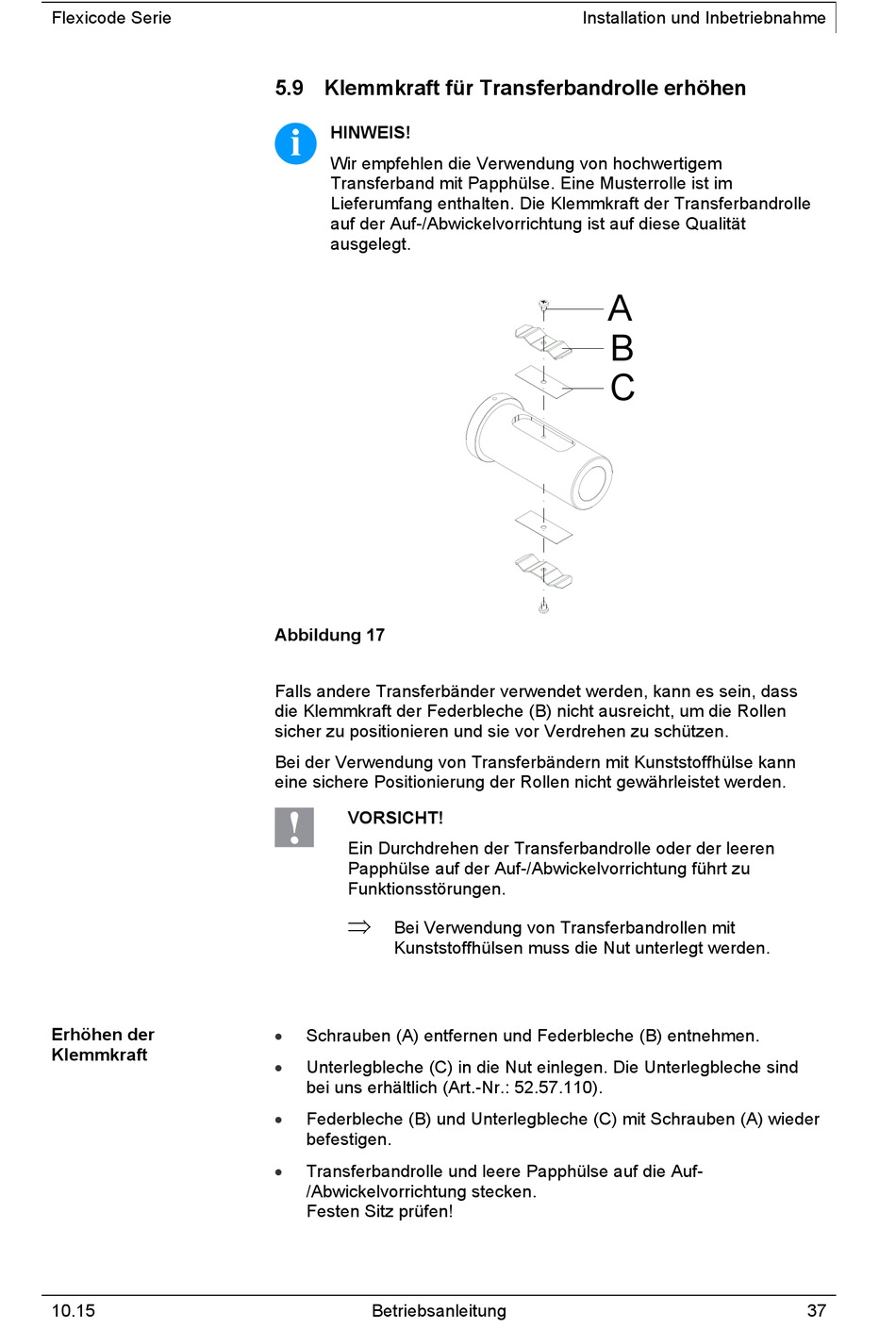

5.9 Klemmkraft für Transferbandrolle erhöhen
HINWEIS!
Wir empfehlen die Verwendung von hochwertigem
Transferband mit Papphülse. Eine Musterrolle ist im
Lieferumfang enthalten. Die Klemmkraft der Transferbandrolle
auf der Auf-/Abwickelvorrichtung ist auf diese Qualität
ausgelegt.
Abbildung 17
Falls andere Transferbänder verwendet werden, kann es sein, dass
die Klemmkraft der Federbleche (B) nicht ausreicht, um die Rollen
sicher zu positionieren und sie vor Verdrehen zu schützen.
Bei der Verwendung von Transferbändern mit Kunststoffhülse kann
eine sichere Positionierung der Rollen nicht gewährleistet werden.
VORSICHT!
Ein Durchdrehen der Transferbandrolle oder der leeren
Papphülse auf der Auf-/Abwickelvorrichtung führt zu
Funktionsstörungen.

Bei Verwendung von Transferbandrollen mit
Kunststoffhülsen muss die Nut unterlegt werden.

Schrauben (A) entfernen und Federbleche (B) entnehmen.

Unterlegbleche (C) in die Nut einlegen. Die Unterlegbleche sind
bei uns erhältlich (Art.-Nr.: 52.57.110).

Federbleche (B) und Unterlegbleche (C) mit Schrauben (A) wieder
befestigen.

Transferbandrolle und leere Papphülse auf die Auf-
/Abwickelvorrichtung stecken.
Festen Sitz prüfen!
