Compa II

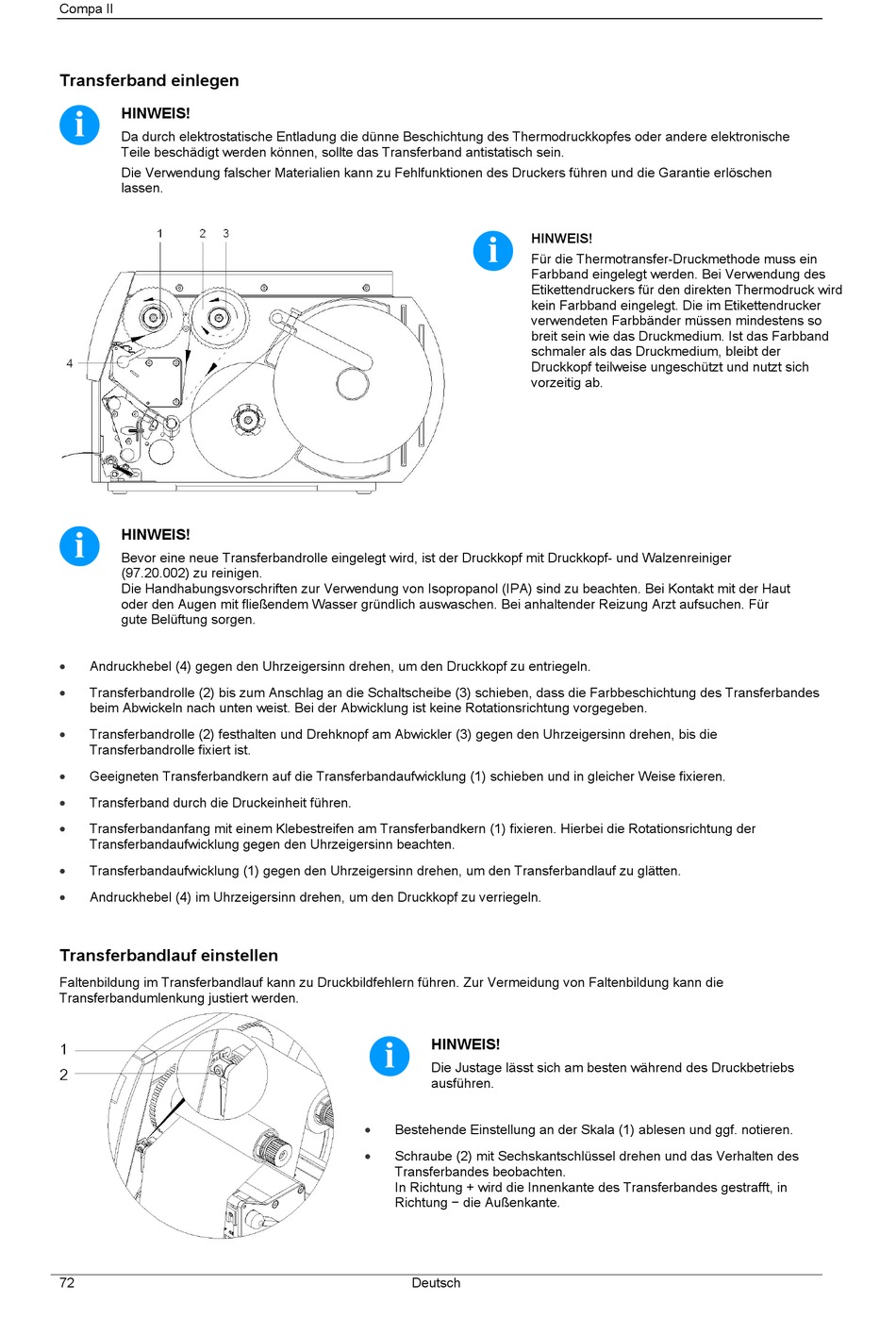

Transferband einlegen

HINWEIS!
Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische
Teile beschädigt werden können, sollte das Transferband antistatisch sein.
Die Verwendung falscher Materialien kann zu Fehlfunktionen des Druckers führen und die Garantie erlöschen
lassen.
HINWEIS!
Bevor eine neue Transferbandrolle eingelegt wird, ist der Druckkopf mit Druckkopf- und Walzenreiniger
(97.20.002) zu reinigen.
Die Handhabungsvorschriften zur Verwendung von Isopropanol (IPA) sind zu beachten. Bei Kontakt mit der Haut
oder den Augen mit fließendem Wasser gründlich auswaschen. Bei anhaltender Reizung Arzt aufsuchen. Für
gute Belüftung sorgen.

Andruckhebel (4) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln.

Transferbandrolle (2) bis zum Anschlag an die Schaltscheibe (3) schieben, dass die Farbbeschichtung des Transferbandes
beim Abwickeln nach unten weist. Bei der Abwicklung ist keine Rotationsrichtung vorgegeben.

Transferbandrolle (2) festhalten und Drehknopf am Abwickler (3) gegen den Uhrzeigersinn drehen, bis die
Transferbandrolle fixiert ist.

Geeigneten Transferbandkern auf die Transferbandaufwicklung (1) schieben und in gleicher Weise fixieren.

Transferband durch die Druckeinheit führen.

Transferbandanfang mit einem Klebestreifen am Transferbandkern (1) fixieren. Hierbei die Rotationsrichtung der
Transferbandaufwicklung gegen den Uhrzeigersinn beachten.

Transferbandaufwicklung (1) gegen den Uhrzeigersinn drehen, um den Transferbandlauf zu glätten.

Andruckhebel (4) im Uhrzeigersinn drehen, um den Druckkopf zu verriegeln.

Transferbandlauf einstellen

Faltenbildung im Transferbandlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung kann die
Transferbandumlenkung justiert werden.
72
HINWEIS!
Die Justage lässt sich am besten während des Druckbetriebs
ausführen.

Bestehende Einstellung an der Skala (1) ablesen und ggf. notieren.

Schraube (2) mit Sechskantschlüssel drehen und das Verhalten des
Transferbandes beobachten.
In Richtung + wird die Innenkante des Transferbandes gestrafft, in
Richtung − die Außenkante.
Deutsch
HINWEIS!
Für die Thermotransfer-Druckmethode muss ein
Farbband eingelegt werden. Bei Verwendung des
Etikettendruckers für den direkten Thermodruck wird
kein Farbband eingelegt. Die im Etikettendrucker
verwendeten Farbbänder müssen mindestens so
breit sein wie das Druckmedium. Ist das Farbband
schmaler als das Druckmedium, bleibt der
Druckkopf teilweise ungeschützt und nutzt sich
vorzeitig ab.
