Ethernet-Steckverbinder

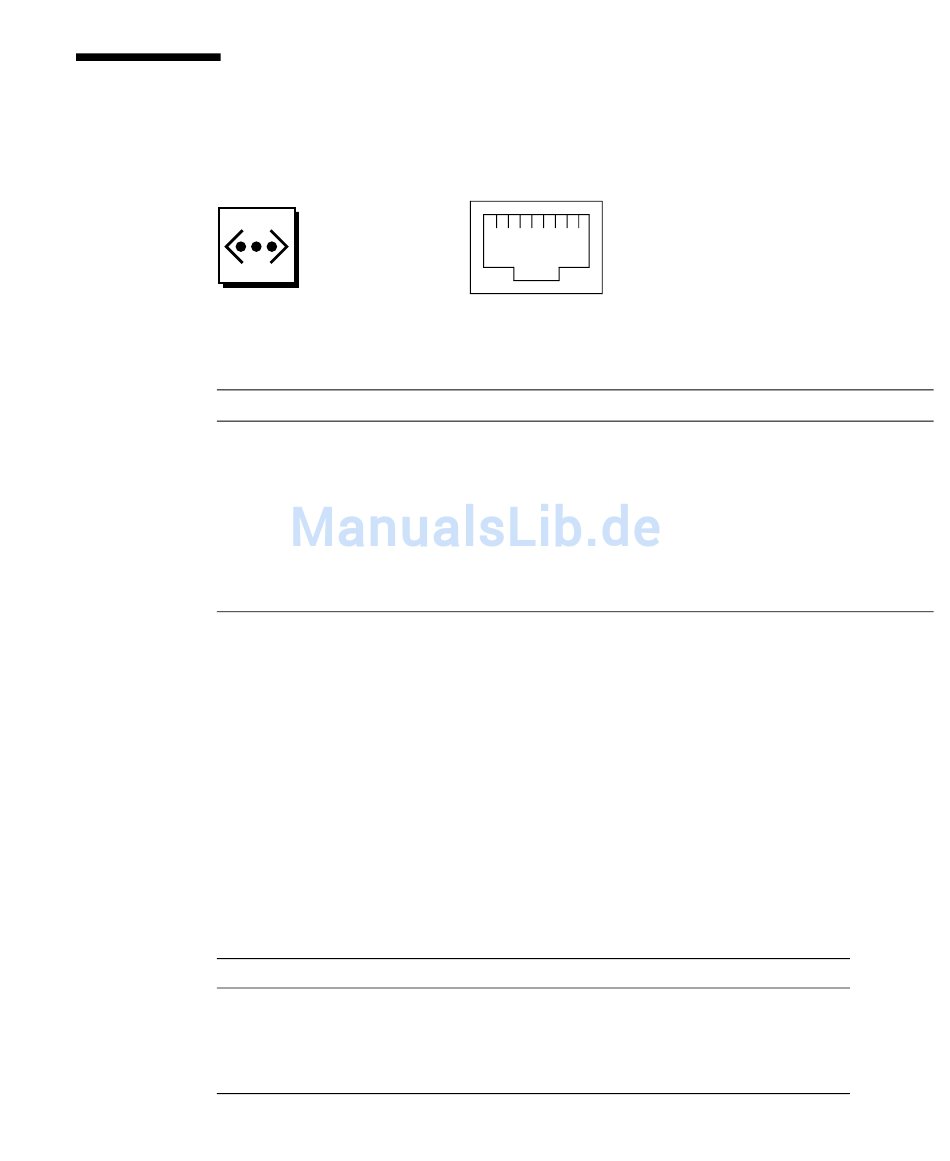

RJ-45-TPE-Steckplatz
ABBILDUNG 4-6
Stiftbelegung der TPE-Steckverbinder
TABELLE 4-5
Stift Beschreibung
1 Datenübertragung +
2 Datenübertragung –
3 Datenempfang +
4 Abschluss des allgemeinen
Modus
Anschließbarkeit des TPE-Kabeltyps
Die folgenden TP-Ethernet-Kabeltypen können an den
8poligen TPE-Steckverbinder angeschlossen werden:
Abgeschirmte Twisted-Pair (STP)-Kabel für 10BASE-T-Anwendungen:
I
Kategorie 3 (STP-3, Sprachgrad)
I
Kategorie 4 (STP-4)
I
Kategorie 5 (STP-5, Datengrad)
I
Abgeschirmte Twisted-Pair-Kabel der Kategorie 5 (STP-5, Datengrad) für
I
100BASE-T-Anwendungen
Längen der TPE-STP-5-Kabel
TABELLE 4-6
Kabeltyp
abgeschirmtes Twisted-Pair, Kategorie 5
(STP-5, Datengrad)
abgeschirmtes Twisted-Pair, Kategorie 5
(STP-5, Datengrad)
1 8
Stift Beschreibung
5 Abschluss des allgemeinen
Modus
6 Datenempfang –
7 Abschluss des allgemeinen
Modus
8 Abschluss des allgemeinen
Modus
Anwendung(en)
10BASE-T
100BASE-T
Max. Länge
1000 m
100 m
Externe E/A-Steckverbinder 47
