Schaltplan - Dantherm CDT 30 MKII Servicehandbuch

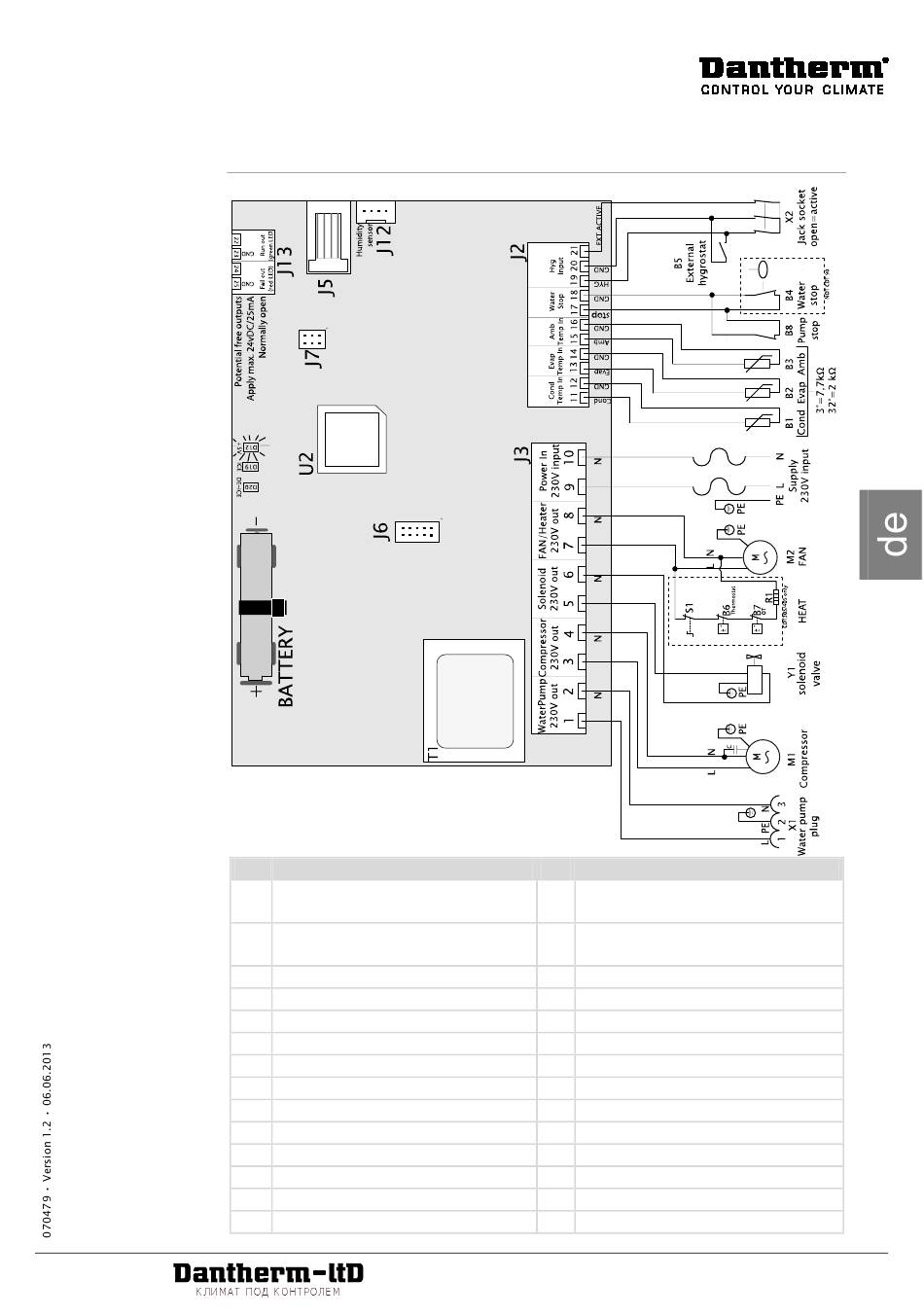

Schaltplan

Diagramm
Pos.
B1
B2
B3
B4
B5
B6
B7
B8
D12
D19
D20
J2
J3
J5
Beschreibung
Temperatursensor für die Kondensa-
torfläche
Temperatursensor für die Verdampfer-
fläche
Umgebungstemperatursensor
"Voller Wasserbehälter"-Sensor
Externer Hygrostat (Zubehör)
Thermostat (nur 30S/40S)
Over Temperature (nur 30S/40S)
Externer Pumpenalarm (Zubehör)
LED +Stromversorgungskontrolle
LED Eis an Verdampferfläche
LED Enteisung aktiviert
Niederspannungsanschlüsse
230V-Anschlüsse
Nicht in Gebrauch
