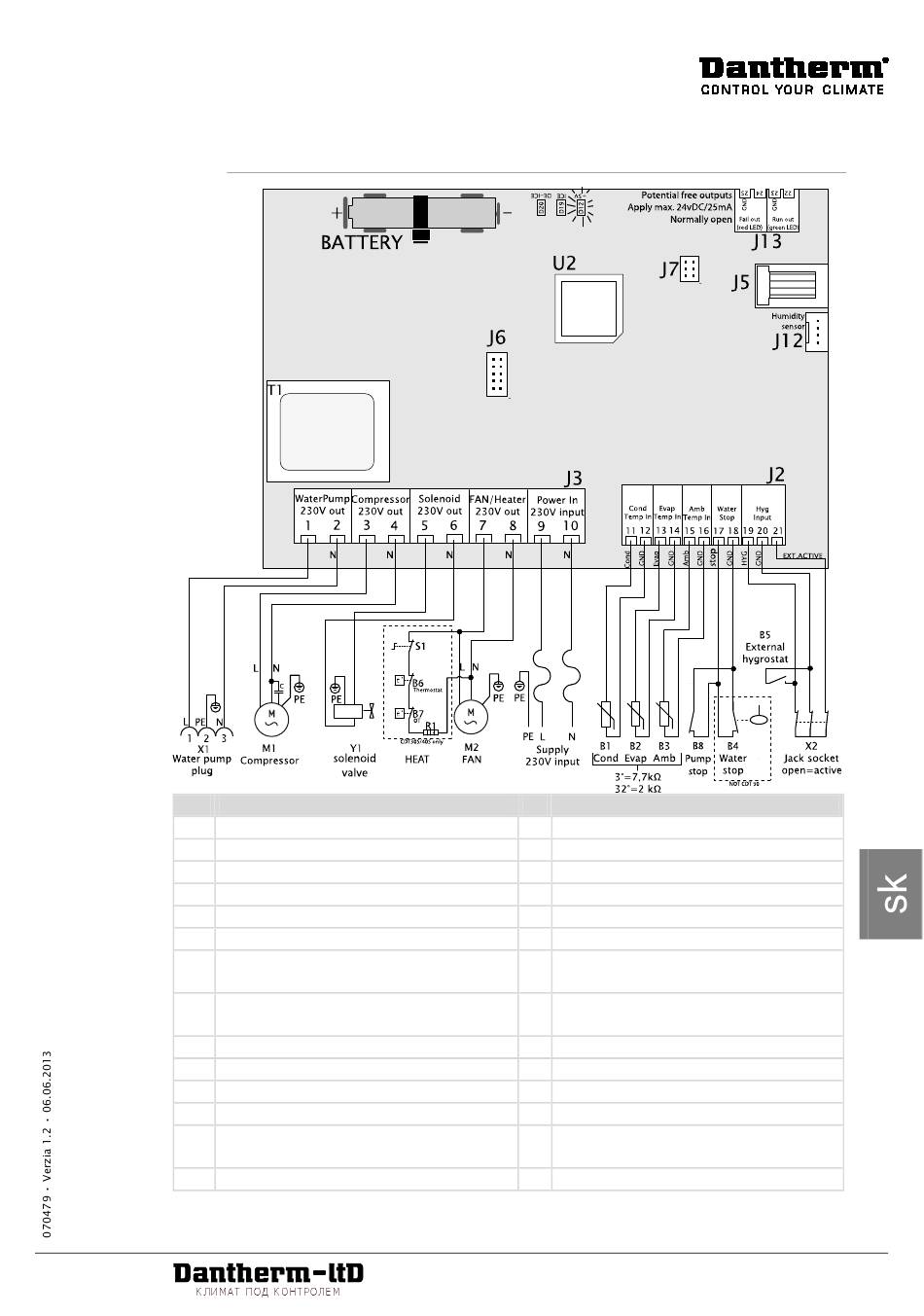

Schéma zapojenia
Schéma
Pol.
B1 Senzor teploty povrchu skvapalňovača
B2 Senzor teploty povrchu odparovača
B3 Senzor okolitej teploty
B4 Senzor plnej nádoby na vody
B5 Externý hygrostat (príslušenstvo)
B6 Termostat (len modely 30S/40S)
B7 OT (prekročenie teploty; len modely
30S/40S)
B8 Alarm externého čerpadla (príslušenstvo)
D12 Kontrola LED jednosmerného napájania +5V T1
D19 Kontrola LED indikujúca ľad na odparovači
D20 Kontrolka LED aktívneho odmrazovania
J2 Nízkonapäťové konektory
J3 Konektory 230 V
J5 Nepoužité
Popis Pol.
J6
J7
J12 Interný hygrostat
J13 Prídavný výstup
M1 Kompresor chladiča
M2 Motor ventilátora
R1
S1
U2
X1
X2
Y1
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Popis
Nepoužité
Nastavenia z výroby
Vykurovací prvok (len modely 30S/40S)
Zapnutie/vypnutie vykurovacieho prvku
(len modely 30S/40S)
Transformátor
Procesor
Zástrčka vodného čerpadla
Konektor externého hygrostatu
Elektromagnetický ventil (vyrovnávanie tla-
ku)
