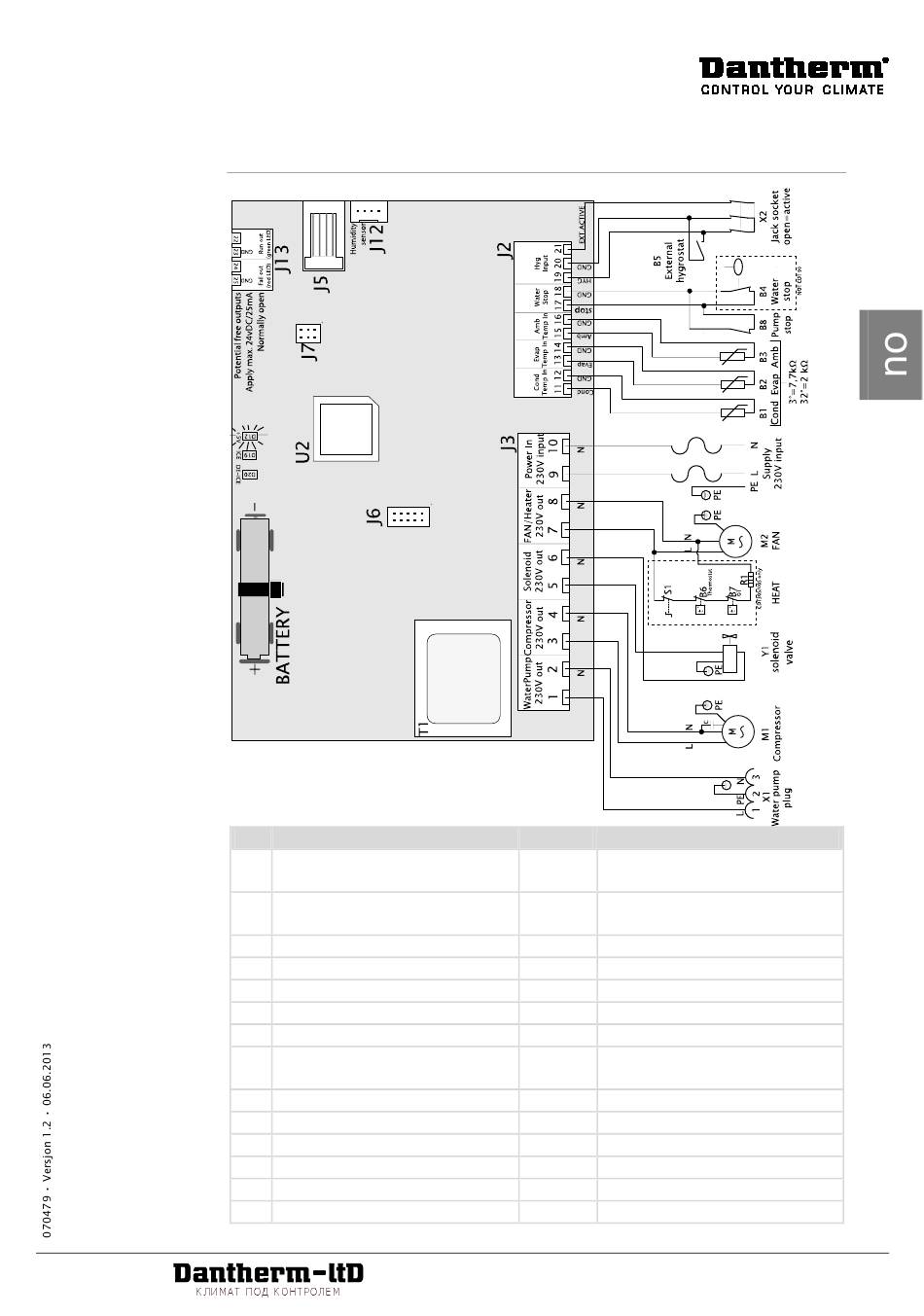

Koblingsskjema

Skjema
Pos.
B1
B2
B3
B4
B5
B6
B7
B8
D12
D19
D20
J2
J3
J5
Beskrivelse
Temperatursensor for
kondensatoroverflate
Temperatursensor for
kjøleelementoverflate
Overflatetemperatursensor
Sensor for full vannbeholder
Ekstern hygrostat (tilleggsutstyr)
Termostat (kun 30S/40S)
Overtemperatur (kun 30S/40)
Alarm for ekstern pumpe
(tilleggsutstyr)
LED +5V DC tilførselsstyring
LED Is på kjøleelementoverflaten
LED Avising aktiv
Lavspenningskontakter
230V-kontakter
Ikke i bruk
