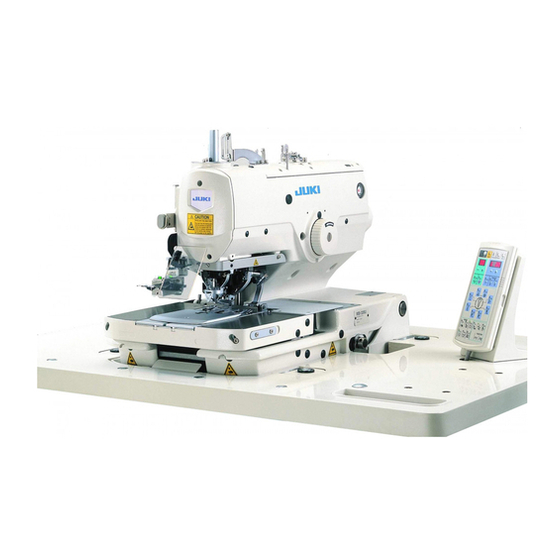

Seite 1 Conserver ce manuel pour pouvior le consulter en cas de besoin. NOTA : Nuestro agradecimiento y felicitaciones por su compra de esta máquina de coser JUKI. Antes de comenzar a usar esta máquina lea con detención hasta comprender todas las instrucciones de sequridad.
Seite 2 中国缝纫机设备网 www.fengrenjicn.com...
Seite 3 ENGLISH 中国缝纫机设备网 www.fengrenjicn.com...
Seite 4 TO ENSURE SAFE USE OF YOUR SEWING MACHINE For the sewing machine, automatic machine and ancillary devices (hereinafter collectively referred to as "machine"), it is inevitable to conduct sewing work near moving parts of the machine. This means that there is always a possibility of unintentionally coming in contact with the moving parts.
Seite 5 SAFETY PRECAUTIONS i en nal in r r ea a age DANGER W en i i ne e n r l b n aining ele ri al ar in e re be re ening er in r er re en a i en lea ing ele ri al CAUTION...
Seite 6 PRECAUTIONS TO E TA EN IN ARIOUS OPERATION STAGES Tran r a i n li an ine in a a e anner a ing n i era i n Re er e in r an al re en alling r r ing be re li ing r ine in r er again...
Seite 7 ine an le el be re re e bel er an bel in r er re en a i en e b abr ine r I a er e n i e ine i a re re n in r er re en a i en e b abr...
Seite 8 ﬂaw or the like, or it is judged as a defective one. For the judgment standard of defectiveness, refer to the item of "Standard of replacing time of the gas spring". [Do not use anything other than JUKI genuine gas spring (Part No. : 40061247).] 1.
Seite 9: Cautions In Operation
9. To prevent accidents caused by electric shock, do not operate the machine with the ground wire removed. 10. To prevent accidents caused by electric shock and damage of the electrical components, CAU- turn OFF the power switch in advance in case of inserting or removing the connectors or TION the power plug.
Seite 10 Safety devices and warning labels Temporary stop Warning label Needle bar cover switch (Refer The label gives This is a cover for Press this switch to the t h e m i n i m u m preventing contact Turning gear cover to stop the sewing warning precautions to...
Seite 11 Warning label against Hazardous pinching voltage warn- This is the warning ing seal label to prevent pinch- T h i s i s t h e i n g o f f i n g e r s a n d warning seal h a n d s b e t w e e n t h e p u r p o s e o f...
Seite 12 中国缝纫机设备网 www.fengrenjicn.com...
Seite 13: Inhaltsverzeichnis
CONTENTS (3) Setting the cut-before/cut-after knives...22 1. SPECIFICATIONS .......1 (4) Setting the number of stitches 2. NAME OF EACH COMPONENT ..2 of the parallel section ......23 (1) Names of the sewing machine main unit ...2 (5) Setting the number of stitches 3.
Seite 14 (8) Left parallel section (6) Position of the presser foot and the lengthwise compensation .......35 needle entry point ........50 (9) Needle throwing width of the (7) Adjusting the knife dropping position ...50 right bottom of eyelet setting ....35 (8) Installing position of the (10) Needle throwing width of the needle thread trimming knife ....51 left bottom of eyelet setting ....35...
Seite 15: Specifications
DO × 558 #90 to 110 DO × 558 #120 to 130 DO × 558 #110 to 120 DO × 558 #100 to 110 Needle (Note 2) Safety device Temporary stop switch and automatic stop function at the time of detection of trouble JUKI New Defrix Oil No. 2 (Oiling system) Lubricating oil Air pressure 0.49 Mpa 6R/ min (8-cycle/min)
Seite 16: Name Of Each Component
2. NAME OF EACH COMPONENT (1) Names of the sewing machine main unit • Hand pulley The needle bar can be lifted or lowered by hand with the handpulley. • Cloth cutting dial The cloth cutting knife can be lifted or lowered by hand with the cloth cutting dial.
Seite 17: Installation
3. INSTALLATION (1) Installing the air hose ■ Connecting the air hose Connect the air hose to the regulator using the hose band and the one-touch socket joint supplied with the machine. ■ Adjustment of air pressure Open air cock , pull up and turn air adjustment Close knob...
Seite 18 When raising sewing machine When returning sewing machine to its home position 2) When raising the sewing machine, push feed base away from you (in the direction of the arrow), then hold periphery ribs located on the front side of the sewing machine bed to slowly lift it. At this time, do not hold feed base and feed guide shaft ﬁxing base DANGER :...
Seite 19: Installing The Thread Stand
5) The sewing machine stops once more at the ﬁnal stage of lowering for the safety. Support the periphery ribs of machine bed with your left hand, hold the grip of hinge stopper section with your right hand to release the lock and slowly lower the sewing machine following the description of step 3).
Seite 20: Installing/Removing The Presser Unit
(5) Installing/removing the presser unit When moving the feed base by hand, or removing/attaching the presser unit, be careful so that the cloth cutting knife does not come in contact with the holding plates, orthe thread trimming unit does not come in contact with the throat plate.
Seite 21: Preparation Before Operation
Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. ＊ Use JUKI New Defrix Oil No. 2. ■ Lubricating the arm oil tank L u b r i c a t e a r m t a n k t o s u c h a n e x t e n t o f approximately 80 %.
Seite 22 ■ Lubricating the looper and spreader components DANGER : Be sure carry out the work while observing the following in order to protect against pinching of hands, ﬁngers and arms between the sewing machine and the bottom cover, which can result in serious injury, when you raise the sewing machine from its home position.
Seite 23: Attaching The Needle
■ Lubricating the needle bar and cam components Lubricate the components at the time of delivery or after an extended period of disuse. 1) Loosen setscrews and remove face plate 2) Apply one to two drops of oil to needle bar bushing and needle bar 3) Apply oil to the felts and the oil wicks in the face...
Seite 24: Threading The Machine Head
(3) Threading the machine head WARNING : Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. Threading the upper thread (needle thread) Standard Optional Threading the lower thread (looper thread) DANGER : 1.
Seite 25 Insert thread in the groove. 1. When passing the looper thread, turn the looper bracket by 180˚ and pass it. 2. Pass the looper thread and gimp through the needle hole in the throat plate and pull them out from hole .
Seite 26: How To Set The Cloth
Threading the machine with gimp T type is without gimp. ＊ S and R types J, C type Pass gimp through the groove In case of thin thread, insert gimp on the thread tension disk shaft. in the gimp presser plate. (4) How to set the cloth ＊...
Seite 27: Structure Of The Operation Switch
5. STRUCTURE OF THE OPERATION SWITCH (1) Structure of the operation panel [Table of functions of the operation panel] Description Name Name Description Sewing LED BACK key T h i s L E D l i g h t s u p w h e n When this key is pressed, the sewing machine can be the feed mechanism travels...
Seite 28 Name Description Name Description LENGTH RIGHT “ − ” key This key subtracts various (Taper bar This key sets sewing length length) key data. of taper bar. Note 1 Note 1 STITCHES (Number This key sets the number RIGHT “ ＋ ” key This key adds various data.
Seite 29: Temporary Stop Switch
(2) Temporary stop switch This switch stops the operation of the sewing machine. Temporary stop switch (3) Hand switch Presser switch (right) This switch performs up/down of the presser. Start switch lamp Start switch (left) This switch performs the start of sewing. When the start switch is effective, the start switch lamp ﬂashes on and off.
Seite 30: How To Use The Operation Panel
6. HOW TO USE THE OPERATION PANEL 1. For J and C type, the pattern No. which is different in the presser type cannot be used. The standard patterns which can be used with the respective presser types are as shown below. (See page 70 for the standard S type C type at the time of delivery...
Seite 31: Temporarily Stopping The Sewing Machine
(3) Temporarily stopping the sewing machine ■ How to stop the sewing machine 1) Press temporary stop switch 2) The sewing machine stops and “Er 10” is displayed. ■ How to re-start 1) Press [RESET ] key while “Er 10” is being displayed and the error is released.
Seite 32: Performing Threading
(5) Performing threading WARNING : Turn OFF the power after operation of steps 1) and 2), and replace needle, thread, cloth cutting knife or knife holder. 1) Press [THREAD ] key when sewing LED lights up and the sewing machine stops at the setting position.
Seite 33: When Dropping Of The Knife Is Temporarily Not Desired
(7) When dropping of the knife is temporarily not desired 1) Press [KNIFE ] key to make the LED go out. The knife does not work when the LED goes out. 2) Press [KNIFE ] key again to make the LED light up and the knife can be operated.
Seite 34: Changing Procedure Of The Sewing Pattern
(9) Changing procedure of the sewing pattern 1) Make sure that sewing LED goes out. (When the LED lights up, press [READY to make it go out.) 2) Press [PATTERN ] key to display the pattern 3) Press [LEFT ] key or [LEFT ] key select the pattern you desire to sew.
Seite 35: Setting Procedure Of The Sewing Data
7. SETTING PROCEDURE OF THE SEWING DATA The standard patterns of pattern Nos. 90 to 99 can change the sewing speed and the thread tension, however, cannot change the sewing shape. When changing the shape , it is necessary to copy the shape to another pattern No.
Seite 36: Setting The Knife No
(1) Setting the knife No. Set the knife No. of the same shape as that of the knife mounted on the sewing machine. [See item (1) on page 26.] Set the knife No. with [RIGHT ] key or [RIGHT ] key The No.
Seite 37: Setting The Number Of Stitches Of The Parallel Section
(4) Setting the number of stitches of the parallel section Set the number of stitches from the parallel section to the bottom section of eyelet. Set the number of stitches with [RIGHT ] key or [RIGHT ] key 1. The number of stitches can be set to such an extent of 3 to 100 stitches.
Seite 38: Setting The Length Of Taper Bar
(8) Setting the length of taper bar Set the length of taper bar. 1) Set the length of taper bar with [RIGHT ] key or [RIGHT ] key 2) In case of without taper bar, set the value to 0 mm.
Seite 39: Setting The Reduction Speed Of Eyelet
(12) Setting the reduction speed of eyelet Set the reduction speed when the sewing speed of eyelet section is desired to be reduced. Set the reduction speed with [RIGHT ] key [RIGHT ] key The speed can be set − 600 sti/min to 0 sti/min in the increments of 100 sti/min.
Seite 40: Adjustment Of Each Part
8. ADJUSTMENT OF EACH PART WARNING : Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. (1) Replacing the cloth cutting knife and the knife holder ■ Replacing the upper cloth cutting knife and the knife holder 1) Loosen thumbscrew and remove knife holder...
Seite 41: Adjusting The Cloth Cutting Knife Pressure
(2) Adjusting the cloth cutting knife pressure • The cloth cutting knife pressure and the contact time of the knife and the knife holder can be changed. • When replacing the cloth cutting knife or the knife holder, or changing the sewing material, it is necessary to adjust the pressing amount of the knife or the stopping time of the knife lower position.
Seite 42: Worn-Out Of The Knife Holder Face
(3) Worn-out of the knife holder face 1) Remove the knife holder. (See p.26.) Contact face of the knife holder with the 2) When the knife mark is too deep, the knife mark cloth cutting knife. is duplicate (A of Fig. on the left side) by using another knife or the knife mark is partially formed and not formed on the whole surface (B of Fig.
Seite 43: Adjusting The Stitch Bite Width
(5) Adjusting the stitch bite width WARNING : Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. For all types the stitch bite width which is possible to sew is up to 3.2 mm. If the width exceeds 3.2 mm, stitch skipping may occur.
Seite 44: Adjusting The Presser Opening Amount
(7) Adjusting the presser opening amount ■ Adjusting procedure Loosen setscrew and turn adjustment screw adjust the amount. The position where the presser plate closes will change according to the adjustment. Turning the adjustment screw clockwise decreases the opening amount and turning it counterclockwise increases the opening amount.
Seite 45: Adjusting The Feeding Amount Of The Needle Thread
(8) Adjusting the feeding amount of the needle thread ■ Adjusting the feeding amount of the needle thread during sewing Loosen screw and move the position of needle thread drawing thread guide up or down to adjust the feeding amount. •...
Seite 46: Adjusting The Remaining Amount Of The Gimp (J And C Types)
(10) Adjusting the remaining amount of the gimp (J and C types) 1) Loosen setscrew and move to and fro gimp guide to adjust the remaining amount of the gimp at the sewing end. 2) For the adjustment, actually sew the remainder of the material or the like and determine the position of gimp guide so that the remaining length of the gimp is approximately 4 mm at the sewing end.
Seite 47: Compensation Of The Data
9. COMPENSATION OF THE DATA 1) Conﬁrm that sewing LED has gone out. When the LED lights up, press [READY ] key to make it go out. 2) Display the pattern No. desired to be changed. 3) Press [DATA ] key to display the data.
Seite 48: Compensation Of Turning
(3) Compensation of turning Turning angle of the eyelet section and of the parallel section can be adjusted. ＋ Set the turning angle with [RIGHT ] key [RIGHT ] key − Setting can be performed − 14˚ to 14˚. (4) Parallel section turning compensation Turning angle of parallel section and bottom of eyelet can be adjusted.
Seite 49: Left Parallel Section Lengthwise Compensation
(8) Left parallel section lengthwise compensation Length from the bottom of eyelet to the left side of parallel section can be adjusted. Set the length with [RIGHT ] key or [RIGHT Setting can be performed − 0.6 to 0.6 mm in the −...
Seite 50: Number Of Stitches Of The Right Side Taper Bar Compensation
(13) Number of stitches of the right side taper bar compensation Number of stitches of the right side taper bar can be decreased and the overlapping section can be made less. Set the number of stitches with [RIGHT ] key [RIGHT ] key Setting can be performed −...
Seite 51: Number Of Stitches Of The Round Bar
Select the shape of straight bar from the left-hand table. No. Length Nuber of Overlapping Needle throw No. Length Nuber of Overlapping Needle throw a Length stitches(n) amount(b) width(c) stitches(n) amount(b) width(c) n Number of stitches − 1.0 − 1.0 b Overlapping amount −...
Seite 52: Soft Start
(17) Soft start Sewing speed at the sewing start can be limited. Set the sewing speed with [RIGHT ] key [RIGHT ] key . Setting can be performed up to 6 rotations at the sewing start. Sewing speed per rotation can be set with memory switches Nos.
Seite 53: How To Use The Various Functions
10. HOW TO USE THE VARIOUS FUNCTIONS (1) Performing procedure of the cycle sewing For the cycle sewing, three programs, C1 to C3, can be registered and maximum 15 different kinds of patterns (1 to 15 steps) in the respective programs can be sewn in order.
Seite 54: Operating Procedure Of Thread Tension Compensation Of Each Section
(2) Operating procedure of thread tension compensation of each section Thread tension of each section of the sewing shape can be individually changed. Thread tension at each section is needle thread tension set value (No. 40) or looper thread tension set value (No. 60) to which each compensation value has been added.
Seite 55 [ Setting of needle thread tension ] Table1 Compensation Setting item Description position No. Needle thread tension Needle thread tension value Compensation of needle thread tension of right Compensation value of needle thread tension of right side of parallel section parallel section Compensation of needle thread tension of left Compensation value of needle thread tension of left side of...
Seite 56 [Compensation position of taper bar] Fig. 1 Data No. 43 Compensation of needle thread tension of top eyelet Data No. 45 Compensation of needle thread Data No. 63 Compensation of looper tension of left bottom of eyelet thread tension of top eyelet Data No.
Seite 57: Changing The Setting Position Of Cloth
(3) Changing the setting position of cloth Setting position of cloth can be changed to the front side. 1) Set memory switch No. 11 to “1”. Traveling amount to the front side is set by memory switch No. 29. (22 mm in the standard state of delivery) Setting “0”...
Seite 58: Setting The Pattern Data Of Cloth Cutting Knife Pressing Amount
(8) Setting the pattern data of cloth cutting knife pressing amount The cloth cutting knife pressing amount can be set to the pattern data, and even when the knife holder is replaced, the knife adjustment is not performed. The setting can be completed by changing the pattern No. only.
Seite 59: Maintenance
11. MAINTENANCE (1) Height of the needle bar WARNING : Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. Adjust the standard position of the needle bar, using the timing gauge supplied with the machine, Needle bar when the needle bar is brought to the inside lowest positionfollowing the procedure described below.
Seite 60 2) Loosen looper driving shaft guide setscrew move up and down looper driving shaft guide adjust so that the space between the needle and the left/right loopers becomes the same when the needle is brought to its outside lowest position or inside lowest position.
Seite 61: Clearance Between The Needle And The Looper
(3) Clearance between the needle and the looper DANGER : Be sure carry out the work while observing the following in order to protect against pinching of hands, ﬁngers and arms between the sewing machine and the bottom cover, which can result in serious injury, when you raise the sewing machine from its home position.
Seite 62: Installation Positions Of The Spreaders And The Timing To Open/Close The Spreaders
(5) Installation positions of the spreaders and the timing to open/ close the spreaders DANGER : Be sure carry out the work while observing the following in order to protect against pinching of hands, ﬁngers and arms between the sewing machine and the bottom cover, which can result in serious injury, when you raise the sewing machine from its home position.
Seite 63 Installation position of the left spreader ● The center of the forked section at the top of left spreader is aligned with the center of the looper thread hole in the left looper. Loosen setscrew in the spreader stopper and adjust the position of spreader stopper Then ﬁx the spreader in place.
Seite 64: Position Of The Presser Foot And The Needle Entry Point
(6) Position of the presser foot and the needle entry point WARNING : Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. Adjust the clearance between the presser foot and the holding plate to 0 to 0.5 mm.
Seite 65: Installing Position Of The Needle Thread Trimming Knife
(8) Installing position of the needle thread trimming knife WARNING : Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. ■ S and R type (long thread trimming) Approx.
Seite 66 ■ J and C type (short thread trimming) Approx. 1 mm 1) The clearance between needle thread trimming knife J and the needle is approximately 1 mm. Loosen setscrew and move needle thread triming knife J to adjust the clearance. 2) The overlapping amount between looper thread presser and the top end section of throat plate...
Seite 67: Adjusting The Looper Thread Trimming
(9) Adjusting the looper thread trimming WARNING : Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. ■ S and R type (long thread trimming) Looper thread and gimp trimming is operated at the position of the feed base origin and the presser goes up after the trimming.
Seite 68 ■ T type (short thread trimming without gimp) Fig. 1 Adjusting the looper thread presser 1 mm 1) Loosen setscrew 2) Fully press downward throat plate and install it. (Fig. 3) Lightly press upward the looper thread presser so that a clearance is not provided between looper thread presser and the bottom surface of throat plate .
Seite 69: Cleaning
(10) Cleaning DANGER : Be sure carry out the work while observing the following in order to protect against pinching of hands, ﬁngers and arms between the sewing machine and the bottom cover, which can result in serious injury, when you raise the sewing machine from its home position. •...
Seite 70: Replacing The Fuse
ﬁgure, quickly replace the spring with JUKI genuine gas spring (Part No. : 40061247). Gas spring is a component that can be used with ease. However, there is a ﬂaw on the rod section or a section that is weak in the side load when the gas spring is fully stretched.
Seite 71: Replacing The Gas Spring
(15) Replacing the gas spring DANGER : Be sure carry out the work while observing the following in order to protect against pinching of hands, ﬁngers and arms between the sewing machine and the bottom cover, which can result in serious injury, when you raise or return the sewing machine from or back to its home position.
Seite 72 4) Further, lift the sewing machine and adjust so that support shaft moves to the last lock position of the hinge stopper. DANGER : If the hinge stopper is not locked, the sew- ing machine can drop to pinch hands, ﬁn- gers and arms leading to a serious injury.
Seite 73 7) When assembling is completed, return the sewing machine to its home position. When returning the sewing machine, support periphery ribs of the machine bed with your left hand, hold grip of the hinge stopper section with your right hand, pull it to this side (direction A) to release the lock and slowly lower the sewing machine after confirming that there is no tool such as screwdriver and the like in the bottom cover.
Seite 74: Exchanging Gague Parts And Optional
12. EXCHANGING GAGUE PARTS AND OPTIONAL (1) Changing the thread trimming method ■ DIP switch Thread trimming type is selected with DIP switch 1 and 2 located at the rear of the machine head. It is necessary to separately set the memory switch (machine model setting) in case of the change of type such as S ←→...
Seite 75: Exchanging Gauge Parts
(2) Exchanging gauge parts (The mark in [ ] parentheses shows the standard equipment for each type.) Throat plate Throat plate A Throat plate B Throat plate C Throat plate D Throat plate TE Name of part (Standard) [S, R] (For semi-wide width) (For wide width) (For narrow width) (Standard) [T] Needle size...
Seite 76 (The mark in [ ] parentheses shows the standard equipment for each type.) Presser set Name Longitudinal hole presser set of part Shape [ R ] 32031064 Part No . For S and R types Presser foot For eyelet For eyelet For eyelet For decorative Eyelet buttonhole...
Seite 77 Presser holding plate Eyelet buttonhole Eyelet buttonhole Eyelet buttonhole Eyelet buttonhole Eyelet buttonhole Eyelet buttonhole Name of part presser holding presser holding presser holding presser holding presser holding presser holding plate, left plate, right plate, left plate, right plate, left plate, right Shape of hole Eyelet buttonhole...
Seite 78 Cloth cutting knife For eyelet buttonhole For decorative buttonhole Standard Part No. Remarks equipment S, R 14041206 2.9 4.4 Long thread trimming, short thread trimming, sewing length L C, T 32063604 2.9 4.4 Short thread trimming, sewing length S 32063703 2.9 4.4 Short thread trimming, sewing length M 32063802 2.1 3.2 Long thread trimming, short thread trimming, sewing length L...
Seite 79 Others Name of part Foot pedal switch (asm.) Pedal switch cable (asm.) Hand switch (asm.) Shape and application The cable is used to connect Button switch Operation of the sewing machine pedal switch (asm.). is performed by foot pedal. Part No. M85905130AA M90146200A0 32076655...
Seite 80: Troubles And Corrective Measures In Sewing
13. TROUBLES AND CORRECTIVE MEASURES IN SEWING Phenomenon Cause Corrective measure Page 1. Stitch skipping • The needle is bent. There is a scratchon the • Check and replace the needle. needle. The needle is incorrectly attached. • Kind of needle is wrong. •...
Seite 81 Phenomenon Cause Corrective measure Page 6. Looper thread breakage • The looper thread tension is too high. • Adjust the sewing conditions to obtain an appropriate 16, 40 thread tension. • The installing position of the left-hand • Check and adjust the installing position. spreader is incorrect.
Seite 82: Memory Switch
14. MEMORY SWITCH (1) Operating procedure Pressing [READY ] key , turn ON the power and the mode becomes the memory switch mode. Then various data can be changed. 1) Select memory switch No. with [LEFT ] key or [LEFT ] key 2) Change the set value with [RIGHT ] key...
Seite 83 Setting Setting Initial Function Description range unit value 0 to 1 Start Sw Whether starting by start switch only is possible is selected. One-touch starting selection 0 : Presser comes down by presser switch, the machine With/without is started by start switch 1 : Presser comes down by start switch and the machine starts (Presser switch is operative as well.) 0 to 80...
Seite 84: Error List
15. ERROR LIST Description How to reset Sewing machine motor error Turn OFF the power. Sewing machine motor doses not run or signal does not enter even when it is running. Looper thread trimming knife return error Remove the cause of error and press the RESET key. When the looper thread trimming knife has not returned at the timre of operation of the sewing machine or operation of looper thread trimming Lengthwise direction stepping motor origin sensor error...
Seite 85 Note 1 : When changing the presser types S, M, and L of J and C types by the presser selection DIP switch, the pattern used before the change cannot be used. The standard patterns which can be used with the presser type S, M and L of J and C types are described in the table below.
Seite 86: Standard Pattern List
16. STANDARD PATTERN LIST For J and C types, the pattern from which the presser type is different cannot be used. The standard patterns which can be used with the respective presser types are as follows. S type No.90, No.91, No.92 C type standard T type standard M type...
Seite 87 中国缝纫机设备网 www.fengrenjicn.com...
Seite 88 中国缝纫机设备网 www.fengrenjicn.com...
Seite 89 DEUTSCH 中国缝纫机设备网 www.fengrenjicn.com...
Seite 90 中国缝纫机设备网 www.fengrenjicn.com...
Seite 91 ZUR GEWÄHRLEISTUNG DES SICHEREN GEBRAUCHS IHRER NÄHMASCHINE Für eine Nähmaschine, automatische Maschine und Zusatzvorrichtungen (im Folgenden kollektiv als "Ma- schine" bezeichnet), ist es unerlässlich, die Näharbeit in der Nähe von beweglichen Teilen der Maschine durchzuführen. Dies bedeutet, dass stets die Möglichkeit besteht, versehentlich mit den beweglichen Teilen in Berührung zu kommen.
Seite 92 SICHERHEITSHINWEISE Ein Unfall bedeutet "die Ver ursachung von Verletzungen oder Tod oder Sachschäden". GEFAHR VORSICHT 1. Lesen Sie vor der Benutzung der Maschine unbedingt die Bedienungsanleitung und andere erläuternde halten sind. sacht werden. Facharzt konsultieren. Sicherheitsvorrichtungen und Warnaufklebe Unfälle zu verhüten. oder sich gelöst hat, ersetzen Sie ihn unbedingt durch einen neuen.
Seite 93 gen oder Tod führen können. letzungen oder Tod führen können. Achten Sie besonders bei Maschinen, die in Kisten geliefert werden, Installation (I) Tisch und Tischständer wicht und der Reaktionskraft während des Betriebs standzuhalten. (II) Kabel und Verdrahtung (III) Erdung erdete Steckdose an. (IV) Motor 1.
Seite 94 Motors verursachte Unfälle zu verhüten. Hautreizung zu verhüten. zu verhüten. Wartung verursachte Unfälle zu verhüten. ben und Muttern fest sitzen. Motor verursachte Unfälle zu verhüten. Trägheit noch eine Weile weiter. Lassen Sie daher Sorgfalt walten.) Unfälle zu verhüten, die zu Verletzungen oder Tod führen können. Unfälle zu verhüten, die zu Verletzungen oder Tod führen können.
Seite 95: Für Sicherere Benutzung Der Meb-3200 Zu Treffende Vorsichtsmaßnahmen
Für den Beurteilungsstandard von Fehlerhaftigkeit nehmen Sie auf den Posten "Standard des Austauschzeitpunkts des Gasdruckfederbeins" Bezug. [Nur ein Original-JUKI Gasdruckfederbein (Teile-Nr.: 40061247) verwenden.] 1. Falls Ihre Maschine mit einer Riemenabdeckung, einem Fingerschutz, einem Augenschutz oder sonstigen Schutzvorrichtungen ausgestattet ist, betreiben Sie sie niemals ohne diese Teile, um Verletzungen zu vermeiden.
Seite 96: Vorsichtsmassnahmen Beim Betrieb
7. Um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten, schalten Sie vor dem Kippen der Maschine oder dem Entfernen der Abdeckungen den Netzschalter aus. 8. Der Motor erzeugt bei Stillstand der Nähmaschine kein Laufgeräusch. Um durch VOR- plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten, denken Sie SICHT unbedingt daran, den Netzschalter vor dem Verlassen der Maschine auszuschalten.
Seite 97: Sicherheitsvorrichtungen Und Warnaufkleber
Sicherheitsvorrichtungen und Warnaufkleber Warnaufkleber Zwischenstopptaste Nadelstangenabdeckung Der Aufkleber Drücken Sie diesen Diese Abdeckung (Siehe gibt die minima- Schalter, um die Näh- verhindert eine Berüh- Laufradabdeckung len Vorsichts- maschine im Notfall rung zwischen dem Warnauf- maßnahmen an, während des Betriebs Abdeckung zur Verhütung des menschlichen Körper kleber auf die beim Betrieb...
Seite 98 Warnaufkleber gegen Einklemmen Dieser Warnaufkle- ber warnt vor dem Hochspannungs- Einklemmen der Warnaufkleber Finger und Hände Dieser Warnauf- zwischen dem Bett kleber hat den und der Nähmaschi- Zweck, elek- ne, wenn diese aus trische Schläge ihrer Ruhestellung zu verhüten. angehoben wird. Warnaufkleber gegen Einklemmen Dieser Warnaufkle-...
Seite 99 INHALT (3) Einstellen des 1. TECHNISCHE DATEN ......1 Vorschnitt-/Nachschnittmessers ....22 2. BEZEICHNUNG DER TEILE ....2 (4) Einstellen der Stichzahl des (1) Teile der Nähmaschinen-Haupteinheit ..2 Parallelabschnitts ........23 3. INSTALLATION ........3 (5) Einstellen der Stichzahl des Augenabschnitts ........23 (1) Installieren des Luftschlauchs ....3 (6) Einstellen des Schnittabstands ....23 (2) Anheben und Absenken (7) Einstellen des Augenschnittabstands ...23...
Seite 100 (6) Position von Stoffdrückerfuß (6) Korrektur der Vertikalposition des Augenabschnitts .......34 und Nadeleinstichpunkt......50 (7) Einstellen der Messerabfallposition ..50 (7) Korrektur der Länge des linken Augenabschnitts ......34 (8) Montageposition des (8) Korrektur der Länge des Nadelfadenmessers .........51 (9) Einstellen des Greiferfadenschnitts ..53 linken Parallelabschnitts ......35 (9) Einstellung der Stichbreite im (10) Reinigen ............55...
Seite 101: Technische Daten
DO × 558 #120 bis 130 DO × 558 #110 bis 120 DO × 558 #100 bis 110 Sicherheitsvorrichtung Pausentaste und automatische Stoppfunktion bei Störungserkennung Schmieröl JUKI New Defrix Oil No. 2(Schmiersystem) Luftdruck 0,49 Mpa Luftverbrauch 6R/ min (8 Zyklen/min) Abmessungen 1.060 mm (W) ×...
Seite 102: Bezeichnung Der Teile
2. BEZEICHNUNG DER TEILE (1) Teile der Nähmaschinen-Haupteinheit • Handrad Die Nadelstange kann mit Hilfe des Handrads von Hand angehoben oder abgesenkt werden. • Stoffmesserrad Das Stoffmesser kann mit Hilfe des Stoffmesserrads von Hand angehoben oder abgesenkt werden. (Beim Ausschalten der Stromversorgung.) Handrad und Stoffmesserrad...
Seite 103: Installation
3. INSTALLATION (1) Installieren des Luftschlauchs Anschließen des Luftschlauchs ■ D e n L u f t s c h l a u c h m i t d e m m i t g e l i e f e r t e n Schlauchbinder und der Schnellkupplung an den Luftdruckregler anschließen.
Seite 104 Beim Anheben der Nähmaschine Beim Herunterlassen der Nähmaschine in die Ausgangsstellung 2) Zum Anheben der Nähmaschine die Transportplatte vom Bediener weg schieben (in Pfeilrichtung), dann den Randwulst auf der Vorderseite des Nähmaschinenbetts halten, um es langsam anzuheben. Dabei nicht die Transportplatte und die Transportführungswellen-Montageplatte halten.
Seite 105: Installieren Des Garnständers
5) Aus Sicherheitsgründen bleibt die Nähmaschine in der Endphase der Absenkung noch einmal stehen. Den Randwulst des Maschinenbetts mit der linken Hand abstützen, den Griff des Gelenk- stopperteils mit der rechten Hand halten, um die Verriegelung freizugeben, und die Nähmaschine gemäß...
Seite 106: Montieren/Demontieren Der Stoffdrückereinheit
(5) Montieren/Demontieren der Stoffdrückereinheit Wenn Sie die Transportbasis von Hand bewegen oder die Stoffdrücker-Einheit entfernen/anbringen, achten Sie darauf, dass das Stoffmesser nicht mit den Halteplatten, oder der Fadenabschneider nicht mit der Stichplatte in Berührung kommt. ■ Montageverfahren 1) Die Stoffdrückereinheit so montieren, dass der Drückerhebel in die U-förmige Aussparung der Drückerbasis...
Seite 107: Betriebsvorbereitungen
WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. ＊ JUKI New Defrix Oil No. 2 verwenden. ■ Einfüllen von Öl in den Maschinenarm- Öltank Füllen Sie den Maschinenarm-Öltank zu etwa 80 % mit Öl.
Seite 108 ■ Schmieren der Greifer- und Spreizerkomponenten GEFAHR: Führen Sie die Arbeit unter Beachtung der folgenden Hinweise aus, um sich gegen Einklemmen von Händen, Fingern und Armen zwischen Nähmaschine und unterer Abdeckung zu schützen, was zu schweren Verletzungen führen kann, wenn Sie die Nähmaschine aus ihrer Ruhestellung anheben. •...
Seite 109: Anbringen Der Nadel
■ Schmieren der Nadelstangen- und Nockenkomponenten Schmieren Sie die Komponenten nach der Lieferung oder nach längerer Nichtbenutzung der Nähmaschine. 1) Die Halteschrauben lösen und die Stirnplatte abnehmen. 2) Ein bis zwei Tropfen Öl auf die Nadelstangenbuchse und die Nadelstange geben. 3) Öl auf die Ölﬁlze und Öldochte im Stirnplattenbereich der Nähmaschine auftragen.
Seite 110: Einfädeln Des Maschinenkopfes
(3) Einfädeln des Maschinenkopfes WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. Einfädeln des Oberfadens (Nadelfaden) Sonderaus- Standard stattung Einfädeln des Unterfadens (Greiferfaden) GEFAHR: 1. Falls Sie feststellen, dass die Nähmaschine zu schwer zum Anheben ist, liegt möglicherweise eine Funktionsstörung des Gasdruckfederbeins aufgrund von Entgasung vor.
Seite 111 Den Faden durch die Rille führen. 1. Beim Einfädeln des Greiferfadens ist der Greiferhalter zuvor um 180° zu drehen. 2. Greiferfaden und Gimpe durch das Stichloch in der Stichplatte führen und dann durch das Loch herausziehen. Dann die Fäden bei der Stoffdrückerplatte festklemmen und ein paar Stiche nähen, um Greiferfaden und Gimpe (2 Stück) zu entfernen.
Seite 112: Einfädeln Der Gimpe
Einfädeln der Gimpe Typ T ist ohne Gimpe. ＊ Typen S und R Typ J und C Die Gimpe durch die Rille im Schaft Im Falle eines dünnen Fadens ist die der Fadenspannscheibe führen. Gimpe in die Gimpendrückerplatte einzuführen. (4) Einlegen des Nähguts ＊...
Seite 113: Anordnung Der Bedienungstasten
5. ANORDNUNG DER BEDIENUNGSTASTEN (1) Aufbau der Bedienungstafel [Tabelle der Bedienungstafel-Funktionen] Bezeichnung Beschreibung Bezeichnung Beschreibung Nähbetriebs-LED Diese LED leuchtet auf, Rückwärtstaste (BACK) Wird diese Taste gedrückt, wird wenn die Nähmaschine der Transportmechanismus betriebsbereit ist. jeweils um einen Stich rückwärts bewegt. READY Bereitschaftstaste (READY) Mit jedem Drücken dieser...
Seite 114 Bezeichnung Beschreibung Bezeichnung Beschreibung Diese Taste dient zum Keilriegellängentaste Diese Taste dient Rechte Minustaste ( − ) (LENGTH) Hinweis 1 Verringern verschiedener zum Einstellen der Datenwerte. Keilriegellänge. Hinweis 1 Keilriegel-Stichzahltaste Rechte Plustaste ( ＋ ) Diese Taste dient zum Diese Taste dient zum (STITCHES) Erhöhen verschiedener Einstellen der Keilriegel-...
Seite 115: Pausentaste
(2) Pausentaste Diese Taste dient zum Anhalten des Nähmaschinenbetriebs. Pausentaste (3) Handschalter Stoffdrückerschalter (rechts) Dieser Schalter dient zum Anheben und Absenken des Stoffdrückers. Startschalter lampe Startschalter (links) Dieser Schalter dient zum Starten des Nähvorgangs. Wenn der Startschalter wirksam ist, blinkt die Lampe des Startschalters.
Seite 116: Gebrauchsweise Der Bedienungstafel
6. GEBRAUCHSWEISE DER BEDIENUNGSTAFEL 1. Beim Typ J und C können Muster, die vom Stoffdrückertyp abweichen, nicht verwendet werden. Die Standardmuster, die mit den jeweiligen Stoffdrückertypen verwendet werden können, sind unten angegeben. (Die Standardmuster sind auf Seite 70 aufgeführt.) Typ S Typ C bei Auslieferung Nr. 90, Nr. 91, Nr. 92 2.
Seite 117: Vorübergehendes Anhalten Der Nähmaschine
(3) Vorübergehendes Anhalten der Nähmaschine ■ Anhalten des Nähbetriebs 1) Die Pausentaste drücken. 2) Daraufhin bleibt die Nähmaschine stehen, und “Er 10” wird angezeigt. ■ Fortsetzen des Nähbetriebs 1) Wird die Taste [RESET während der Anzeige von “Er 10” gedrückt, wird der Fehler aufgehoben.
Seite 118: Durchführen Des Einfädelns
(5) Durchführen des Einfädelns WARNUNG : Schalten Sie die Stromversorgung nach der Durchführung der Schritte 1) und 2) aus, und wechseln Sie Nadel, Faden, Stoffmesser oder Messerhalter aus. 1) Die Taste [THREAD bei erleuchteter Nähbetriebs-LED drücken, um die Nähmaschine an der Einlegeposition anzuhalten.
Seite 119: Vorübergehendes Sperren Des Messers
(7) Vorübergehendes Sperren des Messers 1) Die Taste [KNIFE drücken, so dass die LED erlischt. Bei erloschener LED ist das Messer funktionsunfähig. 2) Die Taste [KNIFE erneut drücken, um die LED zum Auﬂeuchten zu bringen und das Messer wieder funktionsfähig zu machen. (8) Ändern der Betriebsart •...
Seite 120: Ändern Des Nähmusters
(9) Ändern des Nähmusters 1) Sicherstellen, dass die Nähbetriebs-LED erloschen ist. (Falls die LED erleuchtet ist, die Taste [READY drücken, so dass die LED erlischt.) 2) Die Taste [PATTERN drücken, um die Musternummer anzuzeigen. 3) Die Taste (links) oder (links) drücken, um das zu nähende Muster auszuwählen.
Seite 121: Nähdaten-Einstellverfahren
7. NÄHDATEN-EINSTELLVERFAHREN Für die Standardmuster Nr. 90 bis 99 können Nähgeschwindigkeit und Fadenspannung geändert werden, aber eine Änderung der Musterform ist nicht möglich. Um die Form zu ändern, muss die Form zu einer anderen Musternummer kopiert werden. [Siehe Punkt (20) Kopierzielnummer auf Seite 38.] 1) Sicherstellen, dass die Nähbetriebs-LED erloschen ist.
Seite 122: Einstellen Der Messernummer
(1) Einstellen der Messernummer Die eingestellte Messernummer muss mit der Form des an der Nähmaschine angebrachten Messers übereinstimmen. [Siehe Punkt (1) auf Seite 26.] Die Messernummer mit der Taste (rechts) oder (rechts) einstellen. Eine Nummer von 0 bis 6 kann eingestellt werden. a×b 2,1×3,2 2,5×3,8...
Seite 123: Einstellen Der Stichzahl Des Parallelabschnitts
(4) Einstellen der Stichzahl des Parallelabschnitts Die Anzahl der Stiche des Parallelabschnitts bis zum unteren Teil des Augenabschnitts kann eingestellt werden. Die Stichzahl mit der Taste (rechts) oder (rechts) einstellen. 1. Die Stichzahl kann innerhalb des Bereiches von 3 bis 100 Stichen eingestellt werden.
Seite 124: Einstellen Der Keilriegellänge
(8) Einstellen der Keilriegellänge Die Keilriegellänge kann eingestellt werden. 1) Die Keilriegellänge mit der Taste (rechts) oder (rechts) einstellen. 2) Für den Fall ohne Keilriegel ist der Wert auf 0 mm einzustellen. Für den Fall mit Keilriegel kann die Länge von 3 bis 15 mm in Schritten Länge von 1 mm eingestellt werden.
Seite 125: Einstellen Der Geschwindigkeitsreduzierung Für Den Augenabschnitt
(12) Einstellen der Geschwindigkeitsreduzierung für den Augenabschnitt Die Geschwindigkeitsreduzierung zum Nähen des Augenabschnitts kann eingestellt werden. Die Geschwindigkeitsreduzierung mit der Taste (rechts) oder (rechts) einstellen. Die Reduzierung kann von -600 bis 0 sti/min in Schritten von 100 sti/min eingestellt werden. (13) Einstellen der Funktion F1 •...
Seite 126: Einstellung Der Einzelnen Teile
8. EINSTELLUNG DER EINZELNEN TEILE WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. (1) Auswechseln des Stoffmessers und Messeranschlags ■ Auswechseln des oberen Stoffmessers und Messeranschlags 1) Die Rändelschraube lösen, dann Messeranschlag und Stoffmesser entfernen.
Seite 127: Einstellen Des Stoffmesserdrucks
(2) Einstellen des Stoffmesserdrucks • Der Stoffmesserdruck und die Kontaktdauer von Messer und Messeranschlag können geändert werden. • Wenn Stoffmesser und Messeranschlag ausgewechselt werden oder das Nähgut gewechselt wird, ist es notwendig, den Messerdruck oder die Stoppdauer in der Messertiefstellung einzustellen. •...
Seite 128: Verschleiß Der Messeranschlagﬂäche
(3) Verschleiß der Messeranschlagﬂäche 1) Den Messeranschlag entfernen. (Siehe S.24.) Berührungsﬂäche des Messeranschlags 2) Wenn der Messerabdruck zu tief ist (A in der mit dem Stoffmesser. linken Abbildung), bei Verwendung eines anderen Messers doppelt vorhanden ist oder nur auf Teilen der Anschlagﬂäche gebildet wird (B in der linken Abbildung), ist die Fläche mit einem Ölstein oder dergleichen zu schleifen, so dass der Messerabdruck gleichmäßig wird.
Seite 129: Einstellen Der Stichbreite
(5) Einstellen der Stichbreite WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. Für alle Typen beträgt die mögliche Stichbreite maximal 3,2 mm. Wird die Stichbreite von 3,2 mm überschritten, kann Stichauslassen auftreten.
Seite 130: Einstellen Des Stoffdrücker-Öffnungsbetrags
(7) Einstellen des Stoffdrücker-Öffnungsbetrags ■ Einstellverfahren Die Befestigungsschrauben lösen, und die Einstellschraube drehen, um den Öffnungsbetrag einzustellen. Die Position, an der sich die Stoffdrückerplatte schließt, ändert sich entsprechend der Einstellung. Durch Drehen der Einstellschraube Uhrzeigersinn wird der Öffnungsbetrag verringert, während er durch Drehen entgegen dem Uhrzeigersinn vergrößert wird.
Seite 131: Einstellen Des Nadelfaden-Zuführbetrags
(8) Einstellen des Nadelfaden-Zuführbetrags ■ Einstellen des Nadelfaden-Zuführbetrags während des Nähvorgangs Die Schraube lösen, und die Nadelfadenauszugführung nach oben oder unten verschieben, um den Zuführbetrag einzustellen. • Wird die Fadenführung nach unten verschoben, verringert sich der Nadelfaden-Zuführbetrag, so dass der Nadelfaden zu stärkerer Straffung neigt.
Seite 132: Einstellen Des Gimpen-Restbetrags (Typ J Und C)
(10) Einstellen des Gimpen-Restbetrags (Typ J und C) 1) Die Feststellschraube lösen, und die Gimpenführung vor- oder zurückschieben, um den Restbetrag der Gimpe am Nähende einzustellen. 2) Um die Einstellung durchzuführen, wird die Position der Gimpenführung anhand einer Nähprobe mit einem Stück Reststoff oder dergleichen ermittelt, so dass die Restlänge der Gimpe etwa 4 mm am Nähende beträgt.
Seite 133: Datenkorrektur
9. DATENKORREKTUR 1) Sicherstellen, dass die Nähbetriebs-LED erloschen ist. Falls die LED erleuchtet ist, die Taste [READY drücken, so dass die LED erlischt. 2) Die Nummer des Musters, dessen Daten geändert werden sollen, zur Anzeige bringen. 3) Die Taste [DATA drücken, um die Daten anzuzeigen.
Seite 134: Winkelkorrektur
(3) Winkelkorrektur Der Stichneigungswinkel des Augenabschnitts und des Parallelabschnitts kann eingestellt werden. ＋ Den Neigungswinkel mit der Taste (rechts) oder (rechts) einstellen. Die Einstellung kann − von − 14˚ bis 14˚ durchgeführt werden. (4) Korrektur des Stichneigungswinkels im Parallelabschnitt Der Stichneigungswinkel des Parallel-und unteren Augenabschnitts kann eingestellt werden.
Seite 135: Korrektur Der Länge Des Linken Parallelabschnitts
(8) Korrektur der Länge des linken Parallelabschnitts Die Länge des linken Parallelabschnitts bis zum unteren Augenabschnitt kann eingestellt werden. Die Länge mit der Taste (rechts) oder (rechts) − einstellen. Die Einstellung kann von ー 0,6 bis 0,6 mm in Schritten von 0,1 mm durchgeführt werden. ＋...
Seite 136: Korrektur Der Stichzahl Des Rechten Keilriegelabschnitts
(13) Korrektur der Stichzahl des rechten Keilriegelabschnitts Die Stichzahl des rechten Keilriegelabschnitts kann verringert, und der Überlappungsbereich kann verkleinert werden. Die Stichzahl mit der Taste (rechts) oder (rechts) einstellen. Der Wert kann auf ー 30 bis 0 Stiche innerhalb des Stichzahlbereichs für den Keilriegel eingestellt werden.
Seite 137: Stichzahl Des Rundriegels
Die Form des Geradriegels aus der linken Tabelle auswählen. Länge Stichzahl Überlappungsbetrag Stichbreite Länge Stichzahl Überlappungsbetrag Stichbreite Länge Stichzahl − 1.0 − 1.0 Überlappungsbetrag − 1.0 − 1.0 Stichbreite − 1.0 − 1.0 − 1.0 − 1.0 − 1.0 − 1.0 −...
Seite 138: Soft-Start
(17) Soft-Start Die Nähgeschwindigkeit am Nähanfang kann begrenzt werden. Den Nähgeschwindigkeit mit der Taste (rechts) oder (rechts) einstellen. Die Einstellung kann für bis zu 6 Umdrehungen ab dem Nähanfang durchgeführt werden. Die Nähgeschwindigkeit pro Umdrehung kann mit den Speicherschaltern Nr. 1 bis 6 eingestellt werden.
Seite 139: Verwendung Der Verschiedenen Funktionen
10. VERWENDUNG DER VERSCHIEDENEN FUNKTIONEN (1) Verfahren für Zyklusnähen Für Zyklusnähen können drei Programme, C1 bis C3, registriert werden, und maximal 15 verschiedene Muster (1 bis 15 Schritte) in den entsprechenden Programmen können der Reihe nach genäht werden. (Stellen Sie die Daten mit einzelnen Mustern im voraus vor der Registrierung ein.) 1) Sicherstellen, dass die Nähbetriebs-LED...
Seite 140: Bedienungsverfahren Zur Korrektur Der Fadenspannung Der Einzelnen Abschnitte
(2) Bedienungsverfahren zur Korrektur der Fadenspannung der einzelnen Abschnitte Die individuelle Fadenspannung der einzelnen Abschnitte der Nähform kann geändert werden. Die Fadenspannung jedes Abschnitts setzt sich aus dem Nadelfaden-Einstellwert (Nr. 40) bzw. dem Greiferfaden-Einstellwert (Nr. 60) und dem jeweiligen Korrekturwert zusammen. 1) Sicherstellen, dass die Nähbetriebs-LED erloschen ist.
Seite 141 [Einstellung der Nadelfadenspannung] Tabelle 1 Korrekturpositionsnummer Einstellpunkt Beschreibung Nadelfadenspannung Nadelfadenspannungswert Korrektur der Nadelfadenspannung im rechten Korrekturwert der Nadelfadenspannung im rechten Parallelabschnitt Parallelabschnitt Korrektur der Nadelfadenspannung im linken Korrekturwert der Nadelfadenspannung im linken Parallelabschnitt Parallelabschnitt Korrektur der Nadelfadenspannung im oberen Korrekturwert der Fadenspannung im oberen Augenabschnitt Augenabschnitt Korrektur der Nadelfadenspannung im rechten unteren...
Seite 142 [Korrekturposition des Keilriegels] Abb. 1 Daten-Nr. 43 Korrektur der Nadelfadenspannung im oberen Augenabschnitt Daten-Nr. 63 Korrektur der Greiferfadenspannung im Daten-Nr. 45 Korrektur der Nadelfadenspannung oberen Augenabschnitt im linken unteren Augenabschnitt Daten-Nr. 65 Korrektur der Greiferfadenspannung im linken unteren Augenabschnitt Daten-Nr. 44 Korrektur der Nadelfadenspannung Daten-Nr.
Seite 143: Ändern Der Stoffeinlegeposition
(3) Ändern der Stoffeinlegeposition Die Stoffeinlegeposition kann nach vorn verlegt werden. 1) Speicherschalter Nr. 11 auf “1” einstellen. Der Verschiebungsbetrag zur Vorderseite wird durch Speicherschalter Nr. 29 eingestellt. (Die Standard- Werksvorgabe ist 22 mm.) Die Einstellung „0“ bis 64 mm (Typ S/R) oder „0“ bis 54 mm (Typ J/C/T) kann durchgeführt werden.
Seite 144: Einstellen Der Musterdaten Des Stoffmesser-Druckbetrags
(8) Einstellen der Musterdaten des Stoffmesser-Druckbetrags Der Stoffmesser-Druckbetrag kann in die Musterdaten eingegeben werden, so dass selbst beim Auswechseln des Messeranschlags keine Messereinstellung durchgeführt wird. Die Einstellung kann nur durch Ändern der Musternummer durchgeführt werden. Bis zu 10 Messeranschläge von Nr. 0 bis 9 können in die Musterdaten Nr. 28 eingegeben werden, und für jede Messeranschlagnummer können Messerdruckbeträge eingestellt werden.
Seite 145: Wartung
11. WARTUNG (1) Höhe der Nadelstange WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. Stellen Sie die Standardposition der Nadelstange gemäß dem unten beschriebenen Verfahren mit Hilfe Nadelstange der im Lieferumfang der Nähmaschine enthaltenen Einstelllehre ein, wenn sich die Nadelstange an der...
Seite 146 2) Die Befestigungsschraube der Greiferantriebswe llenführung lösen, und die Greiferantriebswellenführ nach oben oder unten verstellen, so dass die Abstände zwischen der Nadel und dem linken/rechten Greifer gleich groß werden, wenn die Nadelstange auf die äußere oder innere Tiefstellung gebracht wird. Die Befestigungsschraube anziehen.
Seite 147: Spiel Zwischen Nadel Und Greifer
(3) Spiel zwischen Nadel und Greifer GEFAHR: Führen Sie die Arbeit unter Beachtung der folgenden Hinweise aus, um sich gegen Einklemmen von Händen, Fingern und Armen zwischen Nähmaschine und unterer Abdeckung zu schützen, was zu schweren Verletzungen führen kann, wenn Sie die Nähmaschine aus ihrer Ruhestellung anheben. •...
Seite 148: Montagepositionen Und Öffnungs-/Schließungszeitpunkt Der Spreizer
(5) Montagepositionen und Öffnungs-/Schließungszeitpunkt der Spreizer GEFAHR: Führen Sie die Arbeit unter Beachtung der folgenden Hinweise aus, um sich gegen Einklemmen von Händen, Fingern und Armen zwischen Nähmaschine und unterer Abdeckung zu schützen, was zu schweren Verletzungen führen kann, wenn Sie die Nähmaschine aus ihrer Ruhestellung anheben. •...
Seite 149 ● Montageposition des linken Spreizers Die Mitte des Gabelteils am oberen Ende des linken Spreizers muss auf die Mitte des Greiferfadenlochs im linken Greifer ausgerichtet sein. Die Befestigungsschraube Spreizeranschlags lösen, und die Position des Spreizeranschlags einstellen. Dann den Spreizer wieder befestigen. (Die gleiche Einstellung für den linken und rechten Spreizer durchführen.) Wenn das obere Ende des linken Spreizers...
Seite 150: Position Von Stoffdrückerfuß Und Nadeleinstichpunkt
(6) Position von Stoffdrückerfuß und Nadeleinstichpunkt WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. Stellen Sie den Abstand zwischen dem Nähfuß und der Halteplatte auf 0 bis 0,5 mm ein. Die zwei Befestigungsschrauben Stoffdrückerarmbasis lösen und den Abstand einstellen.
Seite 151: Montageposition Des Nadelfadenmessers
(8) Montageposition des Nadelfadenmessers WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. ■ Typ S und R (Langfadenabschneiden) Ca. 1 mm 1) Der Abstand zwischen dem Nadelfadenmesser J und der Nadel beträgt ca.
Seite 152 ■ Typ J (Kurzfadenabschneiden) Ca. 1 mm 1) Der Abstand zwischen dem Nadelfadenmesser J und der Nadel beträgt ca. 1 mm. Die Befestigungsschraube lösen, und das Nadelfadenmesser J verstellen, um den Abstand einzustellen. 2) Der Überlappungsbetrag zwischen dem Greiferfadendrücker und dem Vorderteil der Stichplatte beträgt 0 bis 0,2 mm, und die Einstellung ist so vorzunehmen, dass kein Abstand zwischen den...
Seite 153: Einstellen Des Greiferfadenschnitts
(9) Einstellen des Greiferfadenschnitts WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten. ■ Typ S und R (Langfadenabschneiden) Das Greiferfaden- und Gimpenmesser wird an der Position des Transportbasis- Nullpunkts betätigt, und der Stoffdrücker wird nach dem Abschneiden angehoben.
Seite 154 ■ Typ T (Kurzfadenabschneiden ohne Gimpe) Abb. 1 Einstellen des Greiferfadendrückers 1) Die Befestigungsschraube lösen. 2) Die Stichplatte vollständig nach unten drücken und installieren. (Abb. 1) 3) Den Greiferfadendrücker leicht nach oben drücken, so dass kein Abstand zwischen dem Greiferfadendrücker und der Unterseite der Stichplatte vorhanden ist.
Seite 155: Reinigen
(10) Reinigen GEFAHR: Führen Sie die Arbeit unter Beachtung der folgenden Hinweise aus, um sich gegen Einklemmen von Händen, Fingern und Armen zwischen Nähmaschine und unterer Abdeckung zu schützen, was zu schweren Verletzungen führen kann, wenn Sie die Nähmaschine aus ihrer Ruhestellung anheben. •...
Seite 156: Auswechseln Der Sicherungen
Nähmaschine an Schnüren anzuheben, die am Vorderende des Maschinenbetts angebracht wurden, wie in der linken Abbildung gezeigt, ersetzen Sie das Federbein unverzüglich durch ein Original-JUKI Gasdruckfederbein (Teile-Nr.: 40061247). Das Gasdruckfederbein ist ein Teil, das bedenkenlos be- nutzt werden kann. Es können jedoch Schäden am Stan- genteil oder an einem gegen Seitenkräfte empfindlichen...
Seite 157: Auswechseln Des Gasdruckfederbeins
(15) Auswechseln des Gasdruckfederbeins GEFAHR: Führen Sie die Arbeit unter Beachtung der folgenden Hinweise aus, um sich gegen Einklemmen von Händen, Fingern und Armen zwischen Nähmaschine und unterer Abdeckung zu schützen, was zu schweren Verletzungen führen kann, wenn Sie die Nähmaschine aus ihrer Ruhestellung anheben oder zu ihr absenken.
Seite 158 4) Dann die Nähmaschine weiter anheben und so einstellen, dass sich der Halteschaft letzten Rastposition des Gelenkstoppers bewegt. GEFAHR: Falls der Gelenkstopper nicht verriegelt wird, kann die Nähmaschine herunterfallen und Hände, Finger und Arme einklemmen, was schwere Verletzungen zur Folge haben kann. Stellen Sie sicher, dass der Gelenkstopper mit dem Halteschaft verriegelt ist.
Seite 159 7) Wenn die Montage beendet ist, die Nähmaschine auf die Ausgangsstellung zurückführen. Beim Absenken der Nähmaschine den Randwulst des Maschinenbetts mit der linken Hand abstützen, den Griff des Gelenkstopperteils mit der rechten Hand halten, nach vorn (Richtung A) ziehen, um die Verriegelung freizugeben, und die Nähmaschine langsam absenken, nachdem sichergestellt wurde, dass sich kein Werkzeug, wie z.
Seite 160: Austauschteile Und Sonderzubehör
12. AUSTAUSCHTEILE UND SONDERZUBEHÖR (1) Ändern der Fadenabschneidemethode ■ DIP-Schalter Der Fadenabschneidetyp wird mit den DIP-Schaltern 1 und 2 an der Rückseite des Maschinenkopfes gewählt. Im Falle einer Änderung des Typs, z.B. zwischen S ←→ J, ist es notwendig, den Speicherschalter (Maschinenmodell-Einstellung) getrennt einzustellen.
Seite 161: Austauschteile
(2) Austauschteile (Das Zeichen in Klammern [ ] kennzeichnet die Standardausstattung für jeden Typ.) Stichplatte Stichplatte A Stichplatte B Stichplatte C Stichplatte D Stichplatte TE Bezeich-nung (Standard) [S, R] (für halbgroße Breite) (für große Breite) (für schmale Breite) (Standard) [T] Nadelgröße #90 bis #110 #100 bis #110...
Seite 162: Stoffdrückerfuß
(Das Zeichen in Klammern [ ] kennzeichnet die Standardausstattung für jeden Typ.) Stoffdrückersatz Bezeich- Langloch-Stoffdrückersatz nung Form [ R ] 32031064 Teile- Für Typ S und R Stoffdrückerfuß Für Für Für Für Augenknopﬂoch- Augenknopﬂoch- Augenknopﬂoch- Bezeich- Augenknopﬂoch Augenknopﬂoch Augenknopﬂoch Zierknopﬂoch Ausgleichfuß...
Seite 163 Stoffdrücker-Halteplatte Augenknopﬂoch- Augenknopﬂoch- Augenknopﬂoch- Augenknopﬂoch- Augenknopﬂoch- Augenknopﬂoch- Bezeich-nung Stoffdrücker- Stoffdrücker- Stoffdrücker- Stoffdrücker- Stoffdrücker- Stoffdrücker- Halteplatte, links Halteplatte, rechts Halteplatte, links Halteplatte, rechts Halteplatte, links Halteplatte, rechts Lochform Augenknopﬂoch Zierknopﬂoch Augenknopﬂoch Stichlänge 10 bis 38 10 bis 34 Form Teile-Nr. 32027104 32027005 32029506 32029407...
Seite 164 Stoffmesser Für Augenknopﬂoch Für Zierknopﬂoch Standard- Teile-Nr. Bemerkungen ausstattung S, R 14041206 2,9 4,4 Langfadenabschneiden, Kurzfadenabschneiden, Nählänge L C, T 32063604 2,9 4,4 Kurzfadenabschneiden, Nählänge S 32063703 2,9 4,4 Kurzfadenabschneiden, Nählänge M 32063802 2,1 3,2 Langfadenabschneiden, Kurzfadenabschneiden, Nählänge L 32063901 2,1 3,2 Kurzfadenabschneiden, Nählänge S 32064008 2,1 3,2 Kurzfadenabschneiden, Nählänge M...
Seite 165 Sonstiges Bezeichnung Pedalschalter (Einh.) Pedalschalterkabel (Einh.) Handschalter (Einh.) Form und Anwendung Dient zum Anschließen des Knopfschalter Dient zur Bedienung der Pedalschalters (Einh.). Nähmaschine mit Pedalen. Teile-Nr. M85905130AA M90146200A0 32076655 ■ Anschließen des gesonderten Pedalschalters Die Maschinentypen S und J sind serienmäßig mit einem Handschalter ausgestattet.
Seite 166: Störungen Und Abhilfemassnahmen
13. AUF DEN NÄHBETRIEB BEZOGENE STÖRUNGEN UND ABHILFEMASSNAHMEN Störung Ursache Abhilfemaßnahme Seite 1. Stichauslassen • Die Nadel ist verbogen. Kratzer an der Nadel. Die Nadel ist • Die Nadel überprüfen und auswechseln. falsch angebracht. • Nadeltyp ist falsch. • Nadel des Typs DO × 558 verwenden. •...
Seite 167 Störung Ursache Abhilfemaßnahme Seite 6. Greiferfadenbruch • Die Greiferfadenspannung ist zu hoch. • Die Nähbedingungen einstellen, um eine 16, 40 angemessene Fadenspannung zu erhalten. • Die Montageposition des linken Spreizers ist falsch. • Die Montageposition überprüfen und einstellen. • Einzelheiten zu anderen Ursachen und Abhilfemaßnahmen unter “5.
Seite 168: Speicherschalter
14. SPEICHERSCHALTER (1) Bedienungsverfahren Wird die Stromversorgung bei gedrückter Taste [READY eingeschaltet, wird der Speicherschaltermodus aktiviert. In diesem Modus können verschiedene Daten geändert werden. 1) Die Speicherschalternummer mit der Taste [LEFT oder [LEFT wählen. 2) Den Einstellwert mit der Taste [RIGHT oder [RIGHT ändern.
Seite 169 Funktion Beschreibung Einstellbereich Einstelleinheit Anfangswert Startschalter Damit wird gewählt, ob der Start nur mit dem Startschalter 0 bis 1 Wahl von Schnellstart erfolgt oder nicht. Mit/Ohne 0: Absenken des Stoffdrückers mit Stoffdrückerschalter, Starten der Maschine mit Startschalter 1: Absenken des Stoffdrückers und Starten der Maschine mit Startschalter (Stoffdrückerschalter ist ebenfalls funktionsfähig.) Funktionstaste F1 Die der Funktionstaste F1 zugewiesenen Datennummern werden...
Seite 170: Fehlerliste
15. FEHLERLISTE Beschreibung Rückstellverfahren Fehler des Nähmaschinenmotors Stromversorgung ausschalten. Der Nähmaschinenmotor läuft nicht, oder es erfolgt keine Signaleingabe während des Betriebs. Greiferfadenmesser-Rückstellfehler Fehlerursache beseitigen und Taste RESET drücken. Wenn das Greiferfadenmesser beim Nähmaschinenbetrieb oder nach dem Greiferfadenabschneiden nicht zurückkehrt Fehler des Längsrichtungs-Schrittmotor-Nullpunktsensors Stromversorgung ausschalten.
Seite 171 Hinweis 1 : Wenn die Stoffdrückertypen S, M und L des Maschinentyps J und C durch den Stoffdrückertyp-DIP- Schalter geändert werden, kann das vor der Änderung verwendete Muster nicht weiterverwendet werden. Die Standardmuster, die mit den Stoffdrückertypen S, M und L des Maschinentyps J und C verwendet werden können, sind in der nachstehenden Tabelle aufgeführt.
Seite 172: Liste Der Standardmuster
16. LISTE DER STANDARDMUSTER Beim Typ J und C können keine Muster verwendet werden, die nicht mit dem Stoffdrückertyp übereinstimmen. Die Standardmuster, die mit den jeweiligen Stoffdrückertypen verwendet werden können, sind unten angegeben. Typ S Nr.90, Nr.91, Nr.92 Typ C Standard Typ T Standard Typ M Nr.93, Nr.94, Nr.95, Nr.96...
Seite 173 中国缝纫机设备网 www.fengrenjicn.com...
Seite 174 中国缝纫机设备网 www.fengrenjicn.com...
Seite 175 FRANÇAIS 中国缝纫机设备网 www.fengrenjicn.com...
Seite 176 中国缝纫机设备网 www.fengrenjicn.com...
Seite 177 Il est inévitable que des travaux soient exécutés à proximité de pièces mobiles de la machine à coudre, de la machine automatique ou des dispositifs annexes (désignés par la suite sous le terme collectif de "ma- de maintenance et de réparation de la machine de lire attentivement les PRÉCAUTIONS DE SÉCURITÉ maintenance sur celle-ci.
Seite 178 PRÉCAUTIONS DE SÉCURITÉ DANGER VORSICHT 中国缝纫机设备网 www.fengrenjicn.com...
Seite 179 PRÉCAUTIONS À PRENDRE AUX DIVERSES ÉTAPES DU FONCTIONNEMENT ( I ) 中国缝纫机设备网 www.fengrenjicn.com...
Seite 180 中国缝纫机设备网 www.fengrenjicn.com...
Seite 181 Pour le standard de jugement, voir "Echéance standard de remplacement du vérin à gaz". [N'utiliser qu'un vérin à gaz d'origine JUKI (nº de pièce: 40061247).] 1. Pour ne pas risquer de se blesser, ne jamais faire fonctionner la machine avec le couvre- courroie, le protège-doigts, le protège-yeux ou tout autre dispositif de sécurité...
Seite 182: Precautions D'utilisation
9. Pour ne pas risquer une électrocution, ne jamais faire fonctionner la machine avec le ﬁl de terre retiré. 10. Pour ne pas risquer une électrocution ou des dommages des pièces électriques, ATTEN- placer l’interrupteur d’alimentation sur arrêt avant de brancher ou de débrancher des connecteurs ou la ﬁche d’alimentation.
Seite 183 Dispositifs de sécurité et étiquettes d’avertissement Couvercle d'engrenages en Couvercle de la Étiquette d’aver- Bouton d’arrêt provisoire rotation barre à aiguille tissement reporter Appuyer sur ce bouton Couvercle destiné à empêcher à l’éti- Il s’agit d’un cou- L’étiquette fournit pour arrêter la machine les doigts ou une autre partie quette d’...
Seite 184 Étiquette d’avertis- sement pour éviter de se pincer Il s’agit d’une Sceau d’avertis- étiquette d’avertis- sement de ten- sement pour éviter sion dangereuse de se pincer les doigts et les mains Il s’agit du sceau entre le plateau et la d’avertissement machine à...
Seite 185 SOMMAIRE (3) Sélection des couteaux de coupe 1. CARACTERISTIQUES ......1 antérieure/coupe postérieure ....22 2. NOMENCLATURE DES PIECES ..2 (4) Sélection du nombre de points (1) Nomenclature des pièces de la machine ...2 de la partie des lèvres ......23 3. INSTALLATION ........3 (5) Sélection du nombre de points de l’oeillet .........23 (1) Pose du ﬂexible d’air .........3...
Seite 186 (5) Correction transversale de l’oeillet ..34 11. MAINTENANCE .........45 (6) Correction longitudinale de l’oeillet ..34 (1) Hauteur de la barre à aiguille ....45 (7) Correction longitudinale (2) Relation entre l’aiguille et le boucleur ...45 du côté gauche de l’oeillet ......34 (3) Jeu entre l’aiguille et le boucleur ...47 (8) Correction longitudinale (4) Réglage du garde-aiguille .......47...
Seite 187: Caracteristiques
DO × 558 n°90 à 110 DO × 558 n°120 à 130 DO × 558 n°110 à 120 DO × 558 n°100 à 110 Dispositifs de sécurité Interrupteur de pause et fonction d’arrêt automatique en cas de détection d’anomalie Huile lubri ante JUKI New Defrix Oil N° 2(Système d'huilage) Pression d’air 0,49 MPa Consommation d’air...
Seite 188: Nomenclature Des Pieces
2. NOMENCLATURE DES PIECES (1) Nomenclature des pièces de la machine • Poulie manuelle La barre à aiguille peut être relevée ou abaissée manuellement au moyen de la poulie manuelle. • Cadran de coupe du tissu Le couteau de coupe du tissu peut être relevé ou abaissé manuellement au moyen du Cadran de coupe du tissu.
Seite 189: Installation
3. INSTALLATION (1) Pose du ﬂexible d’air Raccordement du ﬂexible d’air ■ Raccorder le ﬂexible d’air au régulateur au moyen du collier de ﬂexible et du raccord rapide fournis avec la machine. Réglage de la pression d’air ■ Ouvrir le robinet d’air , tirer le bouton de Fermé...
Seite 190 Pour basculer la tête de la machine en arrière Pour remettre la tête de la machine sur sa position initiale 2) Pour soulever la machine à coudre, pousser le socle de l’entraînement du côté opposé à vous (dans le sens de la ﬂèche), puis tenir les nervures périphériques situées sur la face avant du socle de la machine à...
Seite 191: Pose Du Porte-Bobines
5) Par mesure de sécurité, la machine s'arrête en- core une fois dans la phase ﬁnale d'abaissement. Soutenir les nervures périphériques du plateau de la main gauche, tenir la poignée de la partie de butée de charnière de la main droite pour libé- rer le verrouillage et abaisser lentement la tête de la machine en procédant comme il est indiqué...
Seite 192: Pose/Retrait Du Presseur
(5) Pose/retrait du presseur Lorsque l’on déplace la base d’entraînement à la main, ou lorsque l’on installe ou l’on démonte l’unité du presseur, veiller à ce que le couteau qui coupe le tissu n’entre pas en contact avec les plaques de support et que l’unité...
Seite 193: Preparation Avant L'utilisation
Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. ＊ Utiliser de l’huile JUKI New Defrix Oil n° 2. ■ Remplissage du réservoir d’huile du bras Remplir le réservoir d’huile du bras...
Seite 194 ■ Lubriﬁcation des pièces du boucleur et de l’étendeur DANGER : Veiller à réaliser la tâche tout en respectant les points suivants aﬁn d’éviter de se pincer les mains, les doigts et les bras entre la machine à coudre et le couvercle inférieur, ce qui présente un risque de bles- sure grave, lorsque la machine à...
Seite 195: Pose De L'aiguille
Lubriﬁcation des pièces de la barre à aiguille et de la came ■ Lubriﬁer les pièces à la mise en service ou après une longue interruption d’utilisation. 1) Desserrer les vis de ﬁxation et retirer la plaque frontale 2) Mettre une ou deux gouttes d’huile sur la bague de barre à...
Seite 196: Enﬁlage De La Tête De La Machine
(3) Enﬁlage de la tête de la machine AVERTISSEMENT : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. Enﬁlage du ﬁl supérieur (ﬁl d’aiguille) Standard En option DANGER :...
Seite 197 Enﬁlage du ﬁl inférieur (ﬁl de boucleur) Introduire le ﬁl dans la rainure. 1. Enﬁler le ﬁl de boucleur en tournant le support de boucleur de 180°. 2. Faire passer le ﬁl du boucleur et le cordonnet par l’oriﬁce d’aiguille situé dans la plaque à aiguille et les tirer à...
Seite 198: Comment Mettre Le Tissu En Place
Enﬁlage de la machine avec le cordonnet ＊ Type T sans ganse. Types S et R Dans le cas d’un ﬁl ﬁn, introduire Types J et C Passer le cordonnet par la fente sur le cordonnet dans la plaque de l’arbre du disque de tension du ﬁl.
Seite 199: Description Des Touches De Commande
5. DESCRIPTION DES TOUCHES DE COMMANDE (1) Description du panneau de commande [Tableau des fonctions du panneau de commande] Description Description Diode-témoin de Cette diode-témoin s’allume lorsque Touche RETOUR Lorsqu’on appuie sur cette touche le couture la machine est prête à être utilisée. mécanisme recule point par point.
Seite 200 Description Description Touche DROITE " − " Cette touche permet de Touche LONGUEUR Cette touche permet de (longueur diminuer diverses données. spécifier la longueur de de bride en couture de bride en pointe. pointe) Note 1 Note 1 Touche POINTS Cette touche permet de Cette touche permet d’...
Seite 201: Interrupteur De Pause
(2) Interrupteur de pause Cet interrupteur permet d’arrêter temporairement la machine. Interrupteur de pause (3) Interrupteur de commande manuelle Interrupteur de presseur (droite) Cet interrupteur permet d’abaisser/relever le presseur. Témoin de l’interrupteur de départ Interrupteur de départ (gauche) Cet interrupteur permet de démarrer la couture. Le témoin de l’interrupteur de départ clignote lorsque l’interrupteur de départ peut être utilisé.
Seite 202: Comment Utiliser Le Panneau De Commande
6. COMMENT UTILISER LE PANNEAU DE COMMANDE 1. Pour le types J et C, il n’est pas possible d’utiliser un numéro de conﬁguration avec un type de presseur différent. Les conﬁgurations standard pouvant être utilisées avec des types de presseur respectifs sont les suivantes : (Voir la page 70 pour les conﬁgurations standard.) 2.
Seite 203: Arrêt Temporaire De La Machine
(3) Arrêt temporaire de la machine ■ Comment arrêter temporairement la machine 1) Appuyer sur l’interrupteur de pause 2) La machine à coudre s’arrête et “Er 10” s’afﬁche. ■ Comment redémarrer 1) Appuyer sur la touche [REINITIALISATION alors que “Er 10” est afﬁché. L’état d’erreur est annulé. 2) Redémarrer la machine avec l’interrupteur de départ ou appuyer sur la touche [AVANCE ou la touche [RETOUR...
Seite 204: Enﬁlage
(5) Enﬁlage AVERTISSEMENT : Après les étapes 1) et 2), mettre la machine hors tension et remplacer l’aiguille, le ﬁl, le couteau fendeur ou le porte-couteau. 1) Appuyer sur la touche [ENFILAGE quand la diode-témoin de couture est allumée. La machine s’arrête sur la position de mise en place.
Seite 205: Pour Désactiver Temporairement L'actionnement Du Couteau
(7) Pour désactiver temporairement l’actionnement du couteau 1) Appuyer sur la touche [COUTEAU pour éteindre la diode-témoin. Le couteau n’est pas actionné lorsque la diode-témoin est éteinte. 2) Pour rallumer la diode-témoin aﬁn que le couteau soit actionné, appuyer sur la touche [COUTEAU (8) Sélection du mode de fonctionnement •...
Seite 206: Changement De La Procédure De La Conﬁguration De Couture
(9) Changement de la procédure de la conﬁguration de couture 1) S’assurer que la diode-témoin de couture éteinte. (Si la diode-témoin est allumée, appuyer sur la touche [MACHINE PRETE pour l’éteindre.) 2) Appuyer sur la touche [CONFIGURATION pour afﬁcher le numéro de conﬁguration. 3) Appuyer sur la touche [GAUCHE [GAUCHE pour sélectionner le numéro...
Seite 207: Procedure De Saisie Des Donnees De Couture
7. PROCEDURE DE SAISIE DES DONNEES DE COUTURE Pour les conﬁgurations standard n° 90 à 99, on peut changer la vitesse de couture et la tension des ﬁls, mais l’on ne peut pas changer la forme de couture. Si un changement de forme est nécessaire, copier la forme dans un autre numéro de conﬁguration.
Seite 208: Sélection Du Numéro De Couteau
(1) Sélection du numéro de couteau Spécifier un numéro de couteau de même forme que celle du couteau monté sur la machine. [Voir le point (1) à la page 26.] Spécifier le numéro de couteau avec la touche [DROITE ou [DROITE On peut spéciﬁer un numéro de 0 à...
Seite 209: Sélection Du Nombre De Points De La Partie Des Lèvres
(4) Sélection du nombre de points de la partie des lèvres Spécifier le nombre de points depuis la partie des lèvres jusqu’au bas de l’oeillet. Spécifier le nombre de points avec la touche [DROITE ou [DROITE 1. On peut spéciﬁer un nombre de points de 3 à...
Seite 210: Sélection De La Longueur De Bride En Pointe
(8) Sélection de la longueur de bride en pointe Spéciﬁer la longueur de bride en pointe. 1) Spéciﬁer la longueur de bride en pointe avec la touche [DROITE ou [DROITE 2) Dans le cas de boutonnières sans bride en pointe, spécifier la valeur 0 mm.
Seite 211: Sélection De La Vitesse Réduite De Couture De L'oeillet
(12) Sélection de la vitesse réduite de couture de l’oeillet Spécifier la vitesse réduite de couture lorsqu’on désire réduire la vitesse de couture de la partie de l’oeillet. Spéciﬁer la vitesse réduite de couture avec la touche [DROITE ou [DROITE On peut spéciﬁer une vitesse de −...
Seite 212: Reglage Des Pieces
8. REGLAGE DES PIECES AVERTISSEMENT : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. (1) Remplacement du couteau fendeur et du porte-couteau ■ Remplacement du couteau fendeur supérieur et du porte-couteau 1) Desserrer la vis moletée et retirer le porte-...
Seite 213: Réglage De La Pression Du Couteau Fendeur
(2) Réglage de la pression du couteau fendeur • Il est possible de régler la pression du couteau fendeur et la phase de contact du couteau fendeur et du porte-couteau. • Lorsque le couteau fendeur ou le porte-couteau a été remplacé ou que l’on change de tissu, il est nécessaire de régler la pression du couteau ou la durée d’arrêt du couteau sur la position inférieure.
Seite 214: Usure De La Face Du Porte-Couteau
(3) Usure de la face du porte-couteau 1) Retirer le porte-couteau. (Voir p.28.) Face de contact du porte-couteau avec le couteau fendeur. 2) Lorsque la marque du couteau est trop profonde, la marque du couteau est reproduit (A sur la Fig. du côté...
Seite 215: Réglage De La Largeur Des Points
(5) Réglage de la largeur des points AVERTISSEMENT : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. La largeur des points peut aller jusqu’à 3,2 mm. Au-delà de 3,2 mm, il peut se produire un saut de points.
Seite 216: Réglage De L'ouverture Du Presseur
(7) Réglage de l’ouverture du presseur ■ Procédure de réglage Desserrer la vis de fixation et tourner la vis de réglage pour régler l’ouverture. La position sur laquelle la plaque du presseur se ferme change selon ce réglage. L o r s q u ’o n to u r n e la v is d e r é g la g e dans le sens des aiguilles d’une montre, l’...
Seite 217: Réglage De La Longueur De Distribution De Fil D'aiguille
(8) Réglage de la longueur de distribution de ﬁl d’aiguille ■ Réglage de la longueur de distribution de ﬁl d’aiguille pendant la couture Desserrer la vis et remonter ou abaisser le guide- ﬁl de tirage du ﬁl d’aiguille pour régler la longueur de distribution.
Seite 218: Réglage De La Longueur Restante De Cordonnet (Types J Et C)
(10) Réglage de la longueur restante de cordonnet (types J et C) 1) Desserrer la vis de ﬁxation et déplacer le guide-cordonnet dans l’un ou l’autre sens pour régler la longueur restante de cordonnet à la ﬁn de la couture. 2) Pour le réglage, coudre des chutes de tissu, par exemple, et déterminer la position du guide-cordonnet de façon que la longueur restante de cordonnet à...
Seite 219: Correction Des Donnees
9. CORRECTION DES DONNEES 1) S’assurer que la diode-témoin de couture éteinte. Si elle est allumée, appuyer sur la touche [MACHINE PRETE pour l’éteindre. 2) Afficher le numéro de configuration que l’on désire changer. 3) Appuyer sur la touche [DONNEE pour afﬁcher les données.
Seite 220: Correction De Rotation
(3) Correction de rotation Il est possible de régler l’angle de rotation de la partie de l’oeillet et de la partie des lèvres. ＋ Régler l’angle de rotation avec la touche [DROITE ou [DROITE − On peut spéciﬁer une valeur de − 14˚ à 14˚. (4) Correction de rotation de la partie des lèvres Il est possible de régler l’angle de rotation de la partie des lèvres et du bas de l’oeillet.
Seite 221: Correction Longitudinale De La Lèvre Gauche
(8) Correction longitudinale de la lèvre gauche On peut régler la longueur entre le bas de l’ oeillet et la lèvre gauche. Spéciﬁer la longueur avec la touche [DROITE ou [DROITE − On peut spéciﬁer une valeur de − 0,6 à 0,6 mm par pas de 0,1 mm.
Seite 222: Nombre De Points De La Correction Du Côté Droit De La Bride En Pointe
(13) Nombre de points de la correction du côté droit de la bride en pointe Il est possible de diminuer le nombre de points du côté droit de la bride en pointe et réduire la partie de chevauchement. Spéciﬁer le nombre de points avec la touche [DROITE ou [DROITE On peut spéciﬁer —30 à...
Seite 223: Nombre De Points De La Bride Arrondie
S é l e c t i o n n e r l a f o r m e de bride droite dans le tableau gauche. N° Longueur Nombre de Distance de Largeur de jetée N° Longueur Nombre de Distance de Largeur de jetée a Longueur points (n)
Seite 224: Départ En Douceur
(17) Départ en douceur Il est possible de limiter la vitesse au début de la couture. Spécifier la vitesse de couture avec la touche [DROITE ou [DROITE On peut spéciﬁer jusqu’à 6 tours au début de la couture. On peut spéciﬁer la vitesse par tour à l’aide des paramètres n°...
Seite 225: Comment Utiliser Les Diverses Fonctions
10. COMMENT UTILISER LES DIVERSES FONCTIONS (1) Exécution d’une couture par cycles P o u r l a c o u t u r e p a r c y c l e s , t r o i s p r o g r a m m e s ( C 1 à...
Seite 226: Procédure De Correction De Tension Du Fil Pour Chaque Partie
(2) Procédure de correction de tension du ﬁl pour chaque partie Il est possible de changer individuellement la tension du ﬁl de chaque partie de la forme de couture. La tension du fil de chaque partie est égale à la valeur spéciﬁée de tension du ﬁl d’aiguille (n°...
Seite 227 [ Setting of needle thread tension ] Table1 N° de position Point spéciﬁé Description de correction Tension du ﬁl d’aiguille Valeur de tension du ﬁl d’aiguille Correction de la tension du ﬁl d’aiguille de la lèvre droite Valeur de correction de tension du ﬁl d’aiguille de la lèvre droite Correction de la tension du ﬁl d’aiguille de la lèvre gauche Valeur de correction de tension du ﬁl d’aiguille de la lèvre gauche Correction de la tension du ﬁl d’aiguille du haut de l’oeillet...
Seite 228 [Position de correction de la bride en pointe] Fig. 1 Donnée n° 43 Correction de la tension du fil d’ aiguille du haut de l’oeillet Donnée n° 45 Correction de la tension du ﬁl d’aiguille Donnée n° 63 Correction de la tension du fil de du côté...
Seite 229: Sélection De La Position Du Presseur Lors De La Mise En Place Du Tissu
(3) Sélection de la position du presseur lors de la mise en place du tissu Il est possible de changer la position du presseur lors de la mise en place du tissu vers l’avant. 1) Spéciﬁer “1” pour le paramètre n° 11 de l’interrupteur logiciel. La distance de déplacement vers l’avant est déﬁnie par le paramètre n°...
Seite 230: Réglage De La Valeur De Pression Du Couteau Fendeur Dans Les Données De Conﬁguration
(8) Réglage de la valeur de pression du couteau fendeur dans les données de conﬁguration Il est possible de spéciﬁer la valeur de pression du couteau fendeur dans les données de conﬁguration. Un réglage du couteau n’est alors pas nécessaire, même lorsque le porte-couteau est remplacé. On peut effectuer ce réglage en changeant simplement le numéro de conﬁguration.
Seite 231: Maintenance
11. MAINTENANCE (1) Hauteur de la barre à aiguille AVERTISSEMENT : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. Régler la position standard de la barre à aiguille à l’ Barre à...
Seite 232 2) Desserrer la vis de fixation du guide d’arbre de commande du boucleur et déplacer le guide d’ arbre de commande du boucleur vers le haut ou le bas de façon que l’espace entre l’aiguille et les boucleurs gauche/droit soit le même lorsque l’ aiguille est abaissée au maximum sur sa position 3) Placer la jauge de calage sur le socle de...
Seite 233: Jeu Entre L'aiguille Et Le Boucleur
(3) Jeu entre l’aiguille et le boucleur DANGER : Veiller à réaliser la tâche tout en respectant les points suivants aﬁn d’éviter de se pincer les mains, les doigts et les bras entre la machine à coudre et le couvercle inférieur, ce qui présente un risque de bles- sure grave, lorsque la machine à...
Seite 234: Positions D'installation Des Étendeurs Et Synchronisation De Leur Ouverture / Fermeture
(5) Positions d’installation des étendeurs et synchronisation de leur ouverture / fermeture DANGER : Veiller à réaliser la tâche tout en respectant les points suivants aﬁn d’éviter de se pincer les mains, les doigts et les bras entre la machine à coudre et le couvercle inférieur, ce qui présente un risque de bles- sure grave, lorsque la machine à...
Seite 235 ● Position d’installation de l’étendeur gauche Le centre de la partie fourchue en haut de l’ étendeur gauche doit être en regard du centre de l’oriﬁce de ﬁl de boucleur sur le boucleur gauche. Desserrer la vis de fixation de la butée d’ étendeur et régler la position de la butée.
Seite 236: Position Du Pied Presseur Et Du Point De Pénétration De L'aiguille
(6) Position du pied presseur et du point de pénétration de l’aiguille AVERTISSEMENT : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. Régler le jeu entre le pied presseur et la plaque de maintien entre 0 et 0,5 mm.
Seite 237: Position D'installation Du Coupe-Fil D'aiguille
(8) Position d’installation du coupe-ﬁl d’aiguille AVERTISSEMENT : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. ■ Types S et R (coupe de ﬁl longue) 1 mm environ 1) Le jeu entre le coupe-ﬁl d’aiguille J et l’aiguille...
Seite 238 ■ Types J et C (coupe de ﬁl courte) 1 mm environ 1) Le jeu entre le coupe-ﬁl d’aiguille J et l’aiguille doit être de 1 mm environ. Pour régler le jeu, desserrer la vis de ﬁxation et déplacer le coupe-ﬁl d’aiguille J 2) La distance de chevauchement entre le pince-ﬁl de boucleur et le dessus de la plaque à...
Seite 239: Réglage Du Coupage Du Fil Du Boucleur
(9) Réglage du coupage du ﬁl du boucleur AVERTISSEMENT : Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors tension avant d’effectuer les opérations ci-dessous. ■ Types S et R (coupe de ﬁl longue) La coupe du fil de boucleur et du cordonnet s’...
Seite 240 ■ Type T (Coupage du ﬁl court sans ganse) Fig. 1 Réglage du coupage du ﬁl du boucleur 1 mm 1) Desserrer la vis de ﬁxation 2) Presser à fond vers le bas la plaque d’aiguille l’installer. (Fig.1) 3) Appuyer légèrement vers le haut le presseur du ﬁl du boucleur de telle sorte qu’un jeu n’existe pas entre le presseur du ﬁl du boucleur et la surface inférieure de...
Seite 241: Nettoyage
(10) Nettoyage DANGER : Veiller à réaliser la tâche tout en respectant les points suivants aﬁn d’éviter de se pincer les mains, les doigts et les bras entre la machine à coudre et le couvercle inférieur, ce qui présente un risque de bles- sure grave, lorsque la machine à...
Seite 242: Remplacement D'un Fusible
à l'extrémité avant du plateau comme sur la ﬁgure ci-contre atteint ou dépasse 156 N, remplacer rapidement le vérin à gaz par une pièce JUKI d'origine (nº de pièce : 40061247). Le vérin à gaz est une pièce facile à utiliser.
Seite 243: Remplacement Du Vérin À Gaz
(15) Remplacement du vérin à gaz DANGER : Veiller à réaliser la tâche tout en respectant les points suivants aﬁn d’éviter de se pincer les mains, les doigts et les bras entre la machine à coudre et le couvercle inférieur, ce qui présente un risque de bles- sure grave, lorsque la machine à...
Seite 244 4) Continuer à soulever la tête de la machine et régler la position de façon que l'axe de support se déplace sur la dernière position de verrouillage de la butée de charnière. DANGER : Si la butée de la charnière n’est pas ver- rouillée, la machine à...
Seite 245 7) Après le montage, refermer la tête de la machine. Pour refermer la tête de la machine, soutenir les nervures périphériques du plateau de la main gauche, tenir la poignée de la partie de butée de charnière de la main droite, la tirer vers le côté opérateur (sens A) pour libérer le verrouillage et abaisser progressivement la tête de la machine après s'être assuré...
Seite 246: Changement De L'equipement Interchangeable Et Options
12. CHANGEMENT DE L’EQUIPEMENT INTERCHANGEABLE ET OPTIONS (1) Changement de le type de coupe du ﬁl ■ Interrupteur DIP On sélectionne le type de coupe du ﬁl avec les interrupteurs DIP 1 et 2 situés à l’arrière de la tête de la machine. Si l’on effectue un changement tel que S ←→...
Seite 247: Remplacement De L'équipement Interchangeable
(2) Remplacement de l’équipement interchangeable (L’indication entre parenthèses [ ] est le type qui en est équipé en standard.) Plaque à aiguille Désignation Plaque d’aiguille A Plaque d’aiguille B Plaque d’aiguille C Plaque d’aiguille D Plaque d’aiguille TE de pièce (Standard) [S, R] (Pour largeur moyenne) (Pour largeur importante) (Pour largeur réduite) (Standard) [T] Taille de l’aiguille...
Seite 248 (L’indication entre parenthèses [ ] est le type qui en est équipé en standard.) Ensemble de presseur Ensemble de presseur à oriﬁce Désignation de pièce longitudinal Forme [ R ] N° de 32031064 pièce Pour les types S et R Pied presseur Pour Pour...
Seite 249 Plaque de maintien de presseur Plaque de support du Plaque de support du Plaque de support du Plaque de support du Plaque de support du Plaque de support du Désignation de presseur du trou de presseur du trou de presseur du trou de presseur du trou de presseur du trou de presseur du trou de...
Seite 250 Couteau fendeur Pour boutonnière à oeillet Pour point de boutonnière décorative N° de Observations standard pièce S, R 14041206 2,9 4,4 Coupe de ﬁl longue, coupe de ﬁl courte, longueur de couture L C, T 32063604 2,9 4,4 Coupe de ﬁl courte, longueur de couture S 32063703 2,9 4,4 Coupe de ﬁl courte, longueur de couture M 32063802 2,1 3,2...
Seite 251 Autres Désignation de pièce Interrupteur au pied (ensemble) Câble de pédale (ensemble) Interrupteur à main (ensemble) Forme et a pplication Ce câble est utilisé pour le Interrupteur à bouton La pédale permet de commander raccordement de la pédale (ensemble). les opérations de la machine. N°...
Seite 252: Problemes De Couture Et Remedes
13. PROBLEMES DE COUTURE ET REMEDES Phénomène Cause Remède Page 1. Saut de points • L’aiguille est tordue. L’aiguille est entaillée. L’aiguille • Vériﬁer et remplacer l’aiguille. est incorrectement posée. • Le type d’aiguille est incorrect. • Utiliser une aiguille DO × 558. •...
Seite 253 Phénomène Cause Remède Page 6. Cassure du ﬁl de boucleur • La tension du ﬁl de boucleur est excessive. • Régler les conditions de couture pour obtenir une 16, 40 tension de ﬁl appropriée. • La position d’installation de l’étendeur gauche est incorrecte. •...
Seite 254: Interrupteur Logiciel
14. INTERRUPTEUR LOGICIEL (1) Procédure d’utilisation Tout en maintenant la touche [MACHINE PRETE enfoncée, mettre la machine sous tension. La machine passe alors en mode de paramétrage. Ce mode permet de modiﬁer diverses données. 1) Sélectionner le numéro de paramètre de l’ interrupteur logiciel avec la touche [GAUCHE ou [GAUCHE 2) Modiﬁer la valeur de réglage avec la touche...
Seite 255 Plage de Unité de Valeur N° Fonction Description réglage réglage initiale 0 à 2 Sélection du mode du compteur de pièces Permet de sélectionner le mode du compteur de pièces. Sans/PROGRESSIF/DEGRESSIF 0 : Sans 1 : Compteur PROGRESSIF (“ ＋ 1” par cycle de couture) 2 : Compteur DEGRESSIF (“...
Seite 256: Liste D'erreurs
15. LISTE D’ERREURS N° Description Comment annuler l’état d’erreur Erreur de moteur de la machine Mettre la machine hors tension. Le moteur de la machine ne fonctionne pas ou son signal n’est pas reçu bien qu’il fonctionne. Erreur de retour du coupe-ﬁl de boucleur Eliminer la cause de l’erreur et appuyer sur la touche Le coupe-ﬁl de boucleur ne retourne pas sur sa position de repos lors du REINITIALISATION.
Seite 257 Note 1 : Lorsqu’on change les types de presseur S, M et L du types J et C à l’aide de l’interrupteur DIP de sélection de presseur, il n’est pas possible d’utiliser les conﬁgurations utilisées avant le changement. Les conﬁgurations standard pouvant être utilisées avec les types de presseur S, M et L du types J et C sont décrites dans le tableau ci-dessous.
Seite 258: Liste Des Configurations Standard
16. LISTE DES CONFIGURATIONS STANDARD Pour le type J, on ne peut pas utiliser une conﬁguration dont le type de presseur est différent. Les conﬁgurations standard pouvant être utilisées avec les différents types de presseur sont les suivantes : Type S N˚...
Seite 259 中国缝纫机设备网 www.fengrenjicn.com...
Seite 260 中国缝纫机设备网 www.fengrenjicn.com...
Seite 261 ESPAÑOL 中国缝纫机设备网 www.fengrenjicn.com...
Seite 262 中国缝纫机设备网 www.fengrenjicn.com...
Seite 263 PARA GARANTIZAR EL USO SEGURO DE SU MÁQUINA DE COSER En relación con el uso de la máquina de coser, máquina automática y dispositivos auxiliares (de aquí en que se toquen piezas móviles involuntariamente. Por lo tanto, a los operadores u operadoras que mane- máquina, se les recomienda leer detenidamente las siguientes PRECAUCIONES DE SEGURIDAD y te- ner un cabal conocimiento de las mismas antes de usar/efectuar el mantenimiento de la máquina.
Seite 264 PRECAUCIONES DE SEGURIDAD corporales o muerte o daños a la propiedad”. PELIGRO corriente eléctrica y esperar unos cinco minutos o más antes de abrir la cubierta, para evitar accidentes que resulten en electrochoques. PRECAUCIÓN Precauciones básicas vos que se suministran con los accesorios de la máquina. Tenga a mano el manual de instrucciones y los documentos explicativos para su rápida consulta.
Seite 265 PRECAUCIONES A TOMAR EN DIVERSAS ETAPAS DE OPERACIÓN Transporte tar la caída de la máquina, para protegerse contra accidentes que puedan resultar en lesiones corpora- les o muerte. 3. Una vez que se haya desembalado la máquina, no la vuelva a embalar para su transporte, para proteger la máquina contra averías resultantes de la caída o accidente imprevisto.
Seite 266 JUKI. 2. Para evitar accidentes causados por la falta de familiaridad con la máquina o accidentes por electro- componentes eléctricos a un técnico electricista de su compañía o a JUKI o el distribuidor en su área.
Seite 267 “Norma para juzgar cuándo reemplazar el muelle de gas”. [No utilice ningún muelle que no sea el muelle de gas genuino de JUKI (Pieza 40061247).] 1. Para evitar lesiones personales, nunca opere la máquina cuando no esté montada la cubierta de la correa, el protector de dedos, el protector de ojos o cualquier otro dispositivo de seguridad.
Seite 268 8. El motor no produce ruido cuando la máquina está parada. Para evitar accidentes causados por un arranque brusco de la máquina de coser, posicione sin falta en OFF el interruptor de la corriente eléctrica cuando pare la máquina. PRECAU- 9.
Seite 269 Dispositivos de seguridad y etiquetas de advertencia Cubierta de la Interruptor de parada Etiqueta de adver- (Véase la barra de agujas temporal tencia Cubierta para el etiqueta engranaje giratorio Esta etiqueta indica Esta es una cu- Pulse este interruptor de ad- bierta para evitar para detener la máqui- las precauciones...
Seite 270 Etiqueta de adverten- cia para evitar riesgos de quedar atrapado Etiqueta de adver- Esta etiqueta de tencia de voltajes advertencia es para peligrosos evitar que los dedos Esta es una y manos queden etiqueta de atrapados entre la advertencia cuyo base y la máquina propósito es de coser al levantar...
Seite 271 INDICE 1. ESPECIFICACIONES ......1 7. PROCEDIMIENTO DE FIJACIÓN DE DATOS DE COSIDO ....21 2. NOMBRE DE CADA COMPONENTE ...2 (1) Modo de ﬁjar el No. de cuchilla....22 (1) Nombres de la unidad principal (2) Modo de ﬁjar la longitud de corte ...22 de la máquina de coser ......2 (3) Modo de ﬁjar las cuchillas 3.
Seite 272 (2) Número de puntadas de (8) Modo de ﬁjar los datos de patrón de compensación de ﬁn de cosido ....33 cantidad de presión de cuchilla (3) Compensación de giro cortadora de tela ............44 de sección paralelo ........34 11. MANTENIMIENTO ......45 (4) Compensación de giro (1) Altura de la barra de aguja ......45 de sección de ójalillo .......34...
Seite 273: Especificaciones
Dispositivo de seguridad Interruptor de parada temporal, y función de parada automática al tiempo de la detección de una falla Aceite lubricante Aceite JUKI New Defrix No. 2. (Sistema de lubricación) Presión de aire 0,49 Mpa Consumo de aire 6R/min. (8 cicl/min.) Dimensiones 1.060 (ancho) x 790 (longitud) x 1.230 (altura) (Excluyendo el pedestal de hilos)
Seite 274: Nombre De Cada Componente
2. NOMBRE DE CADA COMPONENTE (1) Nombres de la unidad principal de la máquina de coser ・Polea de mano La barra de aguja se puede subir o bajar con la mano usando la polea de mano. ・Cuadrante de la cuchilla cortadora de tela La cuchilla cortadora de tela se puede subir o bajar con la mano usando el cuadrante el cuadrante de la cuchilla cortadora de tela.
Seite 275: Instalación
3. INSTALACIÓN (1) Modo de instalar la manguera de aire Modo de conectar la manguera de aire ■ Conecte la manguera de aire al regulador usando la banda de manguera y la junta de la toma de aire a simple tacto que se suministran con la máquina de coser.
Seite 276 Cuando eleve la máquina de coser Cuando vuelva la máquina de coser a su posición original 2) Al levantar la máquina de coser, empuje hacia atrás la base de transporte en la dirección de la ﬂecha, luego sostenga las aletas periféricas ubicadas en el lado frontal de la base de la máquina de coser para elevarla lentamente.
Seite 277: Modo De Instalar El Pedestal De Hilos
5) Por razones de seguridad, la máquina de coser se detiene una vez más en la etapa ﬁnal de su descenso. Por consiguiente, sujete las aletas pe- riféricas de la base de la máquina con su mano izquierda, sujete el asidero de la sección del re- tén de bisagra con su mano derecha para liberar el enclavamiento y baje la máquina de coser len- tamente, conﬁrmando también lo indicado en el...
Seite 278: Modo De Montar/Desmontar El La Unidad Del Prensatelas
(5) Modo de montar/desmontar el la unidad del prensatelas Cuando mueva con la mano la base de transporte, o cuando monte/desmonte la unidad prensatelas, ponga cuidado para que la cuchilla cortadora de tela no toque las placas sujetadoras, y para que el cortahilo no toque la placa de agujas.
Seite 279: Preparación Antes De La Operación
Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. ＊ Use Aceite JUKI New Defrix No. 2. ■ Modo de llenar de aceite el tanque de...
Seite 280 ■ Modo de lubricar el enlazador y los componentes del extendedor PELIGRO : Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atra- pados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.
Seite 281: Modo De Colocar La Aguja
Modo de lubricar la barra de aguja y los componentes de leva ■ Lubrique los componentes al tiempo de la entrega después que haya pasado un tiempo prolongado de no usar la máquina. 1) Aﬂoje los tornillos y extraiga la placa frontal.
Seite 282: Modo De Enhebrar El Cabezal De La Máquina
(3) Modo de enhebrar el cabezal de la máquina AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. Modo de enhebrar el hilo superior (hilo de aguja) Estándar Opcional Modo de enhebrar el hilo inferior (hilo de enlazador)
Seite 283 Inserte el hilo en la ranura 1. Cuando pase el hilo de enlazador, gire la ménsula del enlazador 180 grados y páselo. 2. Pase la trencilla y el hilo de enlazador por el agujero de la aguja en la placa de agujas y sáquelo del agujero tirando del mismo.
Seite 284: Modo De Fijar La Tela
Modo de enhebrar la máquina de coser con trencilla ＊ El tipo T está sin trencilla Tipos S y R En el caso de hilo delgado, inserte la Tipos J y C Pase la trencilla por la ranura en trencilla en la placa prensadora de el eje del disco tensor de hilo.
Seite 285: Estructura Del Interruptor Operacional
5. ESTRUCTURA DEL INTERRUPTOR OPERACIONAL (1) Estructura del panel de operación [Tabla de funciones del panel de operación] Nombre. Descripción Descripción Nombre. LED de cosido T e c l a B A C K Este LED se ilumina cuando Cuando se pulsa esta tecla, (retroceso) el mecanismo de transporte se puede operar la máquina...
Seite 286 Nombre. Descripción Nombre. Descripción Tecla RIGHT “ − ” Tecla PUNTADAS Esta tecla ﬁja la longitud de E s t a t e c l a r e s t a v a r i o s (derecha) (Longitud cosido de barra cónica. datos.
Seite 287: Interruptor De Parada Temporal
(2) Interruptor de parada temporal Este interruptor para la operación de la máquina de coser. Interruptor de parada temporal (3) Interruptor manual Interruptor de prensatelas (derecha) Este interruptor ejecuta la posición de UP/DOWN del prensatelas. Lámpara de interruptor de arranque Interruptor de arranque (izquierda) Este interruptor ejecuta el inicio de cosido.
Seite 288: Modo De Usar El Panel De Operación
6. MODO DE USAR EL PANEL DE OPERACIÓN 1. Para el tipos J y C, no se puede usar el No. de patrón, que diﬁera en el tipo de prensatelas. Los patrones estándar que se pueden usar con los respectivos tipos de prensatelas se muestran a continuación.
Seite 289: Parada Temporal De La Máquina De Coser
(3) Parada temporal de la máquina de coser ■ Modo de parar la máquina de coser 1) Pulse el interruptor de parada temporal. 2) Se para ala máquina de coser y se visualiza “Er 10”. ■ Modo de reanudar la operación 1) Pulse la tecla [RESET mientras se está...
Seite 290: Modo De Ejecutar El Enhebrado
(5) Modo de ejecutar el enhebrado AVISO : Desconecte la corriente eléctrica después de la operación de los pasos 1) y 2), y reemplace la agu- ja, el hilo, la cuchilla cortadora de tela o el portacuchilla. 1) Pulse la tecla [THREAD cuando se ilumina el LED de cosido y la máquina de...
Seite 291: Cuando No Se Desea Caída De La Cuchilla Temporalmente
(7) Cuando no se desea caída de la cuchilla temporalmente 1) Pulse la tecla [KNIFE y se apaga el LED. La cuchilla no funciona cuando el LED está apagado. 2) Pulse la tecla [KNIFE nuevamente para iluminar el LED y la cuchilla puede operar nuevamente.
Seite 292: Modo De Cambiar El Procedimiento De Patrón De Cosido
(9) Modo de cambiar el procedimiento de patrón de cosido 1) Cerciórese de que se ha apagado el LED de cosido (Cuando se ilumina el LED, pulse la tecla [READY para apagarlo.) 2) Pulse la tecla [PATTERN para visualizar el No. de patrón. 3) Pulse la tecla [LEFT o la tecla [LEFT para seleccionar el patrón que usted quiera...
Seite 293: Procedimiento De Fijación De Datos De Cosido
7. PROCEDIMIENTO DE FIJACIÓN DE DATOS DE COSIDO Los patrones estándar de los Nos. 90 al 99 de patrón pueden cambiar de velocidad de cosido y de tensión de hilo, sin embargo, no pueden cambiar de configuración de cosido. Al cambiar de conﬁguración, es necesario copiar la conﬁguración a otro No.
Seite 294: Modo De Fijar El No. De Cuchilla
(1) Modo de ﬁjar el No. de cuchilla Fije el No. de cuchilla de la misma conﬁguración como el de la cuchilla montada en la máquina de coser. [Vea el ítem (1) en la página 26.] Fije el No. de cuchilla con la tecla [RIGHT con la tecla [RIGHT El No.
Seite 295: Modo De Fijar El Número De Puntadas De La Sección En Paralelo
(4) Modo de ﬁjar el número de puntadas de la sección en paralelo Fije el número de puntadas desde la sección en paralelo a la sección inferior del ojalillo. Fije el número de puntadas con la tecla [RIGHT o con la tecla [RIGHT 1.
Seite 296: Modo De Fijar La Longitud De La Barra Cónica
(8) Modo de ﬁjar la longitud de la barra cónica Fije la longitud de la barra cónica 1) Fije la longitud de la barra cónica con la tecla [RICHT o con la tecla [RICHT 2) En el caso sin barra cónica, ﬁje el valor a 0 mm. En el caso con barra cónica, la longitud se puede ﬁjar desde 3 hasta 15 mm en aumentos de 1 mm.
Seite 297: Modo De Fijar La Velocidad De Reducción De Ojalillo
(12) Modo de ﬁjar la velocidad de reducción de ojalillo Fije la velocidad de reducción cuando se quiera reducir la sección de ojalillo. Fije la velocidad de reducción con la tecla [RIGHT o con la tecla [RIGHT La velocidad se puede fijar desde − 600 sti/min hasta 0 sti/min en aumentos de 100 sti/min..
Seite 298: Ajuste De Cada Pieza
8. AJUSTE DE CADA PIEZA AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. (1) Modo de reemplazar la cuchilla cortadora de tela y el portacuchilla ■...
Seite 299: Modo De Ajustar La Presión De La Cuchilla Cortadora De Tela
(2) Modo de ajustar la presión de la cuchilla cortadora de tela • La presión de la cuchilla cortadora de tela y el tiempo de contacto de la cuchilla y del portacuchilla pueden cambiar. • Cuando se reemplaza la cuchilla cortadora de tela o el portacuchilla, o cuando se cambie el material de cosido, es necesario ajustar la cantidad de presión o el tiempo de parada de la posición de la cuchilla inferior.
Seite 300: Desgaste De La Cara Del Portacuchilla
(3) Desgaste de la cara del portacuchilla 1) Extraiga el portacuchilla. (Vea la página 26.) Haga que la cara del portacuchilla toque la cuchilla cortadora de tela. 2) Cuando la marca de la cuchilla está demasiado profunda, la marca de la cuchilla se duplica. (A de la Fig.
Seite 301: Modo De Ajustar La Anchura De Bocado De Puntada
(5) Modo de ajustar la anchura de bocado de puntada AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. Para todos los tipos, la anchura de bocado de puntada es posible para hasta 3,2 mm. Si la anchura excede 3,2 mm, puede ocurrir salto de puntadas.
Seite 302: Modo De Ajustar La Cantidad De Abertura Del Prensatelas
(7) Modo de ajustar la cantidad de abertura del prensatelas ■ Procedimiento de ajuste Aﬂoje el tornillo y gire el tornillos de ajuste para ajustar la cantidad. La posición en que cierra la placa del prensatelas cambiará en conformidad con el ajuste. Girando el tornillo de ajuste hacia la derecha disminuye la cantidad de abertura y girándolo...
Seite 303: Modo De Ajustar La Cantidad De Transporte Del Hilo De Aguja
(8) Modo de ajustar la cantidad de transporte del hilo de aguja ■ Ajuste de la cantidad de transporte de hilo de aguja durante el cosido Aﬂoje el tornillo y mueva la posición de la guía de hilo extraído de aguja hacia arriba o hacia abajo para ajustar la cantidad de transporte.
Seite 304: Modo De Ajustar La Cantidad Remanente De Trencilla (Tipos J Y C)
(10) Modo de ajustar la cantidad remanente de trencilla (Tipos J y C) 1) Aﬂoje el tornillo y mueva hacia/desde la guía de trencilla para ajustar la cantidad remanente al ﬁn de cosido. 2) Para el ajuste, cosa actualmente el remanente del material o semejante y determine la posición de la guía de la trencilla de modo que la longitud remanente de la trencilla sea aproximadamente 4 mm al ﬁn del cosido.
Seite 305: Compensación De Datos
9. COMPENSACIÓN DE DATOS 1) Cerciórese de que se ha apagado el LED de cosido Cuando se ilumina el LED, pulse la tecla [READY para apagarlo. 2) Visualice al No. de patrón cuyo dato usted quiere cambiar. 3) Pulse la tecla [DATA para visualizar los datos.
Seite 306: Compensación De Giro De Sección Paralelo
(3) Compensación de giro de sección paralelo Se puede ajustar el ángulo de giro de la sección de ojalillo y de la sección paralela. ＋ Fije el ángulo de giro con la tecla [RIGHT o con la tecla [RIGHT − La ﬁjación se puede ejecutar de −...
Seite 307: Compensación Longitudinal De La Sección En Paralelo Del Lado Izquierdo
(8) Compensación longitudinal de la sección en paralelo del lado izquierdo Se puede ajustar la longitud desde el fondo del ojalillo al lado izquierdo de la sección en paralelo. Fije la posición con la tecla [RIGHT o con la tecla [RIGHT −...
Seite 308: Número De Puntadas De Compensación De Barra Cónica Del Lado Derecho
(13) Número de puntadas de compensación de barra cónica del lado derecho El número de puntadas de la barra cónica del lado derecho se puede disminuir y se puede hacer la sección de superposición. Fije el número de puntadas con la tecla [RIGHT o con la tecla [RIGHT La ﬁjación se puede ejecutar de −...
Seite 309: Número De Puntadas De La Barra Redonda
Seleccione la conﬁguración No. Longitud Número de Cantidad de Anchura de No. Longitud Número de Cantidad de Anchura de de barra recta desde la puntadas (n) superposición (b) cursa de aguja (c) puntadas (n) superposición (b) cursa de aguja (c) tabla del lado izquierdo.
Seite 310: Inicio Suave
(17) Inicio suave Se puede limitar la velocidad de cosido al inicio del cosido. Fije la velocidad de cosido con la tecla [RIGHT o con la tecla [RIGHT . La fijación se puede ejecutar hasta 6 rotaciones al inicio de cosido. La velocidad de cosido por rotación se puede ﬁjar con los interruptores de memoria Nos.
Seite 311: Modo De Usar Varias Funciones
10. MODO DE USAR VARIAS FUNCIONES (1) Modo de ejecutar el procedimiento de cosido cíclico Para el cosido cíclico, tres programas, C1 al C3, se pueden registran y un máximo de 15 diferentes clases de patrones (pasos 1 al 15) en los respectivos programas se pueden coser por orden.
Seite 312: Procedimiento De Operación De Compensación De Tensión De Hilo De Cada Sección
(2) Procedimiento de operación de compensación de tensión de hilo de cada sección La tensión de hilo de cada sección de conﬁguración de cosido se puede cambiar individualmente. La tensión de hilo en cada sección es el valor ﬁjado de la tensión de hilo de aguja (No. 40) o el valor fijado de tensión de hilo de enlazador (No.60) al que se ha añadido cada valor de compensación.
Seite 313 [ Modo de ﬁjar la tensión de hilo de aguja ] Tabla1 No. de posición Fijación de ítem Descripción de compensación Tensión de hilo de aguja Valor de tensión de hilo de aguja Compensación de tensión de hilo de aguja de sección en Valor de compensación de tensión de hilo de aguja de la sección en paralelo derecha paralelo del lado derecho...
Seite 314 [ Posición de compensación de barra cónica ] Fig. 1 Dato No. 43 Compensación de tensión de hilo Dato No. 45 Compensación de tensión de hilo de de aguja de tope de ojalillo aguja de la parte inferior izquierda Dato No. 63 Compensación de tensión de hilo del ojalillo de enlazador de tope de ojalillo Dato No.
Seite 315: Modo De Cambiar La Posición De La Tela
(3) Modo de cambiar la posición de la tela La posición de ﬁjación se puede cambiar al lado frontal. 1) Fije a “1” el interruptor de memoria No. 11. La cantidad de recorrido al lado frontal se ﬁja con el interruptor de memoria No. 29 (22 mm en el estado estándar al tiempo de entrega) Se puede ejecutar la ﬁjación de “0”...
Seite 316: Modo De Fijar Los Datos De Patrón De Cantidad De Presión De Cuchilla Cortadora De Tela
(8) Modo de ﬁjar los datos de patrón de cantidad de presión de cuchilla cortadora de tela La cantidad de presión de cuchilla cortadora de tela se puede ﬁjar al dato de patrón, y aún cuando se reemplace el portacuchilla, no se ejecuta el ajuste de cuchilla. La ﬁjación se puede completar cambiando solamente el No.
Seite 317: Mantenimiento
11. MANTENIMIENTO (1) Altura de la barra de aguja AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. Ajuste la posición estándar barra de aguja, usando el calibre de Barra de aguja temporización suministrado con la máquina de coser, cuando la barra de aguja se lleva a la posición más baja interior...
Seite 318 2) Aﬂoje el tornillo de la guía del eje impulsor del enlazador y accione hacia arriba y hacia abajo la guía del eje impulsor del enlazador para hacer el ajuste de modo que el espacio entre la aguja y los enlazadores izquierdo/derecho devengan iguales cuando la aguja sea llevada a su posición exterior inferior o a su posición interior más baja.
Seite 319: Separación Entre La Aguja Y El Enlazador
(3) Separación entre la aguja y el enlazador PELIGRO : Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atra- pados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.
Seite 320: Posiciones De Instalación De Los Estiradores Y La Temporización Para Abrir/Cerrar Los Estiradores
(5) Posiciones de instalación de los estiradores y la temporización para abrir/cerrar los estiradores. PELIGRO : Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atra- pados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.
Seite 321 ● Posición de instalación del estirador izquierdo El centro de la sección en horquilla en la parte superior del estirador izquierdo queda alineada con el centro del agujero de hilo del enlazador en el enlazador izquierdo. Afloje el tornillo en el retentor del estirador y ajuste al posición del retentor del estirador.
Seite 322: Posición Del Prensatelas Y El Punto De Entrada De La Aguja
(6) Posición del prensatelas y el punto de entrada de la aguja AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. Ajuste la separación entre el prensatelas y la placa sujetadora a de 0 a 0,5 mm.
Seite 323: Posición De Instalación De La Cuchilla Cortadora De Hilo De Aguja
(8) Posición de instalación de la cuchilla cortadora de hilo de aguja AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. ■ Tipos S y R (corte de hilo largo) Aprox.
Seite 324 ■ Tipos J y C (corte de hilo corto) Aprox. 1 mm 1) La separación entre la J de la cuchilla cortadora de hilo de aguja y la aguja es 1 mm aproximadamente. Afloje el tornillo y mueva J de la cuchilla cortadora de hilo de aguja para ajustar la separación.
Seite 325: Modo De Ajustar El Cortahilo De Enlazador
(9) Modo de ajustar el cortahilo de enlazador AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser. ■ Tipos S y R (corte de hilo largo) El corte de hilo de enlazador y de trencilla se realiza en la posición de origen de la base de transporte y el sujetador sube después del corte.
Seite 326 ■ Tipo T (Corte de hilo corto sin trencilla) Figura 1 Modo de ajustar el prensahilo de enlazador 1 mm 1) Aﬂoje el tornillo 2) Presione completamente hacia abajo la placa de agujas e instálela. (Fig 1) 3) Presione ligeramente hacia arriba el prensahilo de enlazador de modo que no se provea separación entre el prensahilo de enlazador y la superﬁcie inferior de...
Seite 327: Limpieza
(10) Limpieza PELIGRO : Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atra- pados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves. •...
Seite 328: Modo De Cambiar El Fusible
ﬁgura de la izquierda, reemplace el muelle de inmediato con el muelle de gas genuino de JUKI (Pieza № 40061247). El muelle de gas es un componente que puede utilizarse con seguridad.
Seite 329: Reemplazo Del Muelle De Gas
(15) Reemplazo del muelle de gas PELIGRO : Cuando levante o retorne la máquina de coser de/a su posición original, asegúrese de ejecutar el tra- bajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y bra- zos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesio- nes graves.
Seite 330 4) A continuación, eleve la máquina de coser y haga el ajuste de modo que el eje de apoyo se desplace hacia la última posición de enclavamiento del retén de bisagra. PELIGRO : Si el retén de bisagra no está enclavado, la máquina de coser se puede caer y causar que las manos, dedos y brazos queden atra- pados lo que puede resultar en lesiones gra-...
Seite 331 7) Al término del montaje, haga que la máquina de coser vuelva a su posición original. Para hacer que la máquina de coser vuelva a su posición original, sujete las aletas periféricas de la base de la máquina con su mano izquierda, sujete el asidero de la sección del retén de bisagra con su mano derecha, tire del mismo hacia el lado...
Seite 332: Cambio De Piezas De Calibrador Y Opcionales
12. CAMBIO DE PIEZAS DE CALIBRADOR Y OPCIONALES (1) Cambio de método de cortar el hilo Interruptor DIP ■ El tipo de cortar el hilo se selecciona con los interruptores 1 y 2 DIP ubicados en la parte posterior del cabezal de máquina de coser.
Seite 333: Modo De Cambiar Las Piezas Calibradoras
(2) Modo de cambiar las piezas calibradoras (La marca que va entre paréntesis [ ] que indica el equipo estándar para cada tipo.) Placa de agujas Placa de agujas A Placa de agujas B Placa de agujas C Placa de agujas D Placa de agujas TE Nombre de pieza (Estándar) [S, R] (Para anchura amplia) (Para anchura estrecha)
Seite 334 (La marca que va entre paréntesis [ ] que indica el equipo estándar para cada tipo.) Conjunto de prensatelas Nombre Conjunto de prensatelas de ojal de pieza longitudinal [ R ] Nº de 32031064 pieza Para tipos S y R Prensatelas Para ojal tipo Para ojal tipo...
Seite 335 Presser holding plate Placa sujetadora del Placa sujetadora del Placa sujetadora del Placa sujetadora del Placa sujetadora del Placa sujetadora del Nombre de pieza prensador de ojal prensador de ojal prensador de ojal prensador de ojal prensador de ojal prensador de ojal de ojete, izquierdo de ojete, derecho de ojete, izquierdo...
Seite 336 Cuchilla cortadora de tela Para ojal tipo ojalillo Para ojal tipo decorativo Equipo Nº de Observaciones estándar pieza S, R 14041206 2,9 4,4 Cortahilo corto largo, cortahilo corto, longitud de cosido L C, T 32063604 2,9 4,4 Cortahilo corto, longitud de cosido S 32063703 2,9 4,4 Cortahilo corto, longitud de cosido M 32063802 2,1 3,2...
Seite 337 Otros Nombre de pieza Interruptor de pedal (conjunto) Cable de interruptor de pedal (conjunto) Interruptor de mano (conjunto) Conﬁguración y aplicación El cable se usa para conectar el Interruptor de botón La operación de la máquina de interruptor de pedal (conjunto) coser se ejecuta a pedal Nº...
Seite 338: Problemas Y Medidas Correctivas En El Cosido
13. PROBLEMAS Y MEDIDAS CORRECTIVAS EN EL COSIDO Fenómeno Causa Medida correctiva Página 1. Salto de puntada • La aguja está doblada. Hay una raspadura en la • Compruebe y reemplace la aguja. aguja. La aguja está montada incorrectamente. • El tipo de aguja no es el correcto. •...
Seite 339 Fenómeno Causa Medida correctiva Página 6. Rotura del hilo de • La tensión del hilo de enlazador está demasiado alta. • Ajuste las condiciones de cosido para obtener la 16, 40 enlazador tensión de hilo apropiada. • La posición de instalación del estirador del lado •...
Seite 340: Interruptor De Memoria
14. INTERRUPTOR DE MEMORIA (1) Procedimiento de la operación Pulse la tecla [READY , conecte la corriente eléctrica y la modalidad pasa a modalidad de interruptor de memoria. Entonces se pueden cambiar varios datos. 1) Seleccione el Nº de interruptor de memoria con la tecla [LEFT o la tecla [LEFT 2) Cambie el valor con la tecla [RIGHT...
Seite 341 Gama de Unidad de Valor Nº Función Description ﬁjación ﬁjación inicial Interruptor de inicio Se selecciona si el inicio con interruptor de inicio es posible. 0 a 1 Selección de inicio a simple tacto 0 : El prensatelas baja pulsando el interruptor, la máquina de Con/sin coser se pone en marcha con el interruptor de arranque 1 : El prensatelas baja pulsando el interruptor de...
Seite 342: Lista De Errores
15. LISTA DE ERRORES Nº Descripción Cómo reposicionar Error de motor de máquina de coser Desconecte la corriente eléctrica. El motor de la máquina de coser no funciona o la señal no entra aún cuando esté funcionando. Error de retorno de la cuchilla cortadora de hilo de enlazador Elimine la causa del error y pulse la tecla RESET.
Seite 343 Nota 1 : Cuando cambie los tipos de prensatelas S, M, y L del tipos J y C mediante el interruptor DIP de selección de prensatelas, el patrón usado antes del cambio no se puede usar. Los patrones estándar que se pueden usar con los tipos de prensatelas S, M y L del tipos J y C se describen a continuación.
Seite 344: Lista De Patrones Estándar
16. LISTA DE PATRONES ESTÁNDAR Para tipos J y C, no se puede usar el patrón que diﬁera del tipo de prensatelas. Los patrones estándar que se pueden usar con los tipos de prensatelas respectivos son los siguientes. S type No.90, No.91, No.92 Tipo C estándar Tipo T estándar...
Seite 345 中国缝纫机设备网 www.fengrenjicn.com...
Seite 346 中国缝纫机设备网 www.fengrenjicn.com...
Seite 347 ITALIANO 中国缝纫机设备网 www.fengrenjicn.com...
Seite 348 中国缝纫机设备网 www.fengrenjicn.com...
Seite 349 Per la macchina per cucire, la macchina automatica ed i dispositivi ausiliari (di seguito denominati collettiva- mente come "macchina"), è inevitabile condurre lavori di cucitura vicino a parti in movimento della macchina. consiglia vivamente, agli operatori che azionano effettivamente la macchina e al personale di manutenzione coinvolto nella manutenzione e riparazione della macchina, di leggere con attenzione per comprendere ap- pieno le seguenti prima di utilizzare la macchina/effettuare la manu-...
Seite 350 AVVERTENZE PER LA SICUREZZA 中国缝纫机设备网 ii ii www.fengrenjicn.com...
Seite 351 中国缝纫机设备网 www.fengrenjicn.com...
Seite 352 中国缝纫机设备网 www.fengrenjicn.com...
Seite 353 "Standard dell'intervallo di sostituzione della molla a gas". [Non usare nessun'altra tranne la molla a gas originale JUKI (No. di parte: 40061247).] 1. Per evitare ferimenti, non azionare mai la macchina se è sprovvista dei dispositivi di sicurezza come copricinghia, salvadita e protezione occhi.
Seite 354 7. Al ﬁne di evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, spegnere l’interruttore dell’alimentazione prima di inclinare la macchina o di rimuovere i co- perchi. 8. Il motore non è rumoroso quando la macchina è ferma. Per evitare incidenti causati dall’avvio improvviso della macchina per cucire, assicurarsi di spegnere l’interruttore dell’alimentazio- ATTEN- ZIONE...
Seite 355 Dispositivi di sicurezza ed etichette di avvertimento Interruttore di arresto tem- Etichetta di avver- Coperchio della Coperchio dell'ingranaggio (Fare rife- poraneo timento barra ago rotante rimento Premere questo interrutto- L'etichetta riporta Si tratta di un co- Coperchio per prevenire a "Eti- re per fermare la macchina le precauzioni mi- perchio per preve-...
Seite 356 Etichetta di avverti- Etichetta di mento contro il rischio avvertimento di di intrappolamenti tensione elettrica Questa è l'etichetta di pericolosa avvertimento per evita- Si tratta di re intrappolamenti del- un'etichetta di av- le dita e delle mani tra vertimento il cui la base della macchina scopo è...
Seite 357 INDICE 1. CARATTERISTICHE TECNICHE ..1 7. PROCEDURA PER L’IMPOSTAZIONE DEI DATI DI CUCITURA ......21 2. NOME DI CIASCUN COMPONENTE ...2 (1) Impostazione del No.di coltello....22 (1) Nomi dell’unità principale (2) Impostazione della lunghezza del taglio ...22 della macchina per cucire ......2 (3) Impostazione del coltello 3.
Seite 358 (2) Compensazione del numero di (6) Commutazione del contatore punti della ﬁne della cucitura ....33 (conteggio a SOTTRAZIONE) ....43 (3) Compensazione della girata (7) Modo di arresto prima del della sezione parallera ......34 taglio del tessuto ........43 (4) Compensazione della girata (8) Impostazione del dato di modello della sezione di occhiello ......34 della quantità...
Seite 359: Caratteristiche Tecniche
Dispositivo di sicurezza Interruttore di arresto temporaneo e funzione di arresto automatico al momento della rilevazione dell’inconveniente Olio lubri cante Olio JUKI New Defrix No.2(Sistema a lubri cazione) Pressione di aria 0,49 Mpa Consumo di aria 6R/ min (8 cicli/min) Dimensioni 1.060 mm (larghezza) X 790 mm (lunghezza) X 1.230 mm (altezza) (Escluso il porta lo)
Seite 360: Nome Di Ciascun Componente
2. NOME DI CIASCUN COMPONENTE (1) Nomi dell’unità principale della macchina per cucire • Puleggia a mano La barra ago può essere sollevata o abbassata manualmente con la puleggia a mano. • Manopola di taglio del tessuto Il coltello tagliatessuto può essere sollevato o abbassato manualmente con la manopola di taglio del tessuto.
Seite 361: Installazione
3. INSTALLAZIONE (1) Installazione del tubo dell’aria Collegamento del tubo dell’aria ■ Collegare il tubo dell’aria al regolatore usando la fascetta e il giunto ad incassatura facile in dotazione con la macchina. Regolazione della pressione di aria ■ Aprire il rubinetto dell’aria , sollevare e girare Chiudere la manopola di regolazione dell’aria...
Seite 362 Quando si solleva la macchina per cucire Quando si rimette la macchina per cucire alla sua posizione d’origine 2) Quando si solleva la macchina per cucire, spingere la base di trasporto lontano dall'operatore (nel senso della freccia), quindi tenere le nervature periferiche poste sul lato anteriore della base della macchina per cucire e sollevarla lentamente.
Seite 363: Installazione Del Portaﬁlo
5) La macchina per cucire si arresta ancora una volta allo stadio ﬁnale di abbassamento per la si- curezza. Sostenere le nervature periferiche della base della macchina con la mano sinistra, tenere la presa della sezione di fermo delle cerniere con la mano destra per rilasciare il bloccaggio e abbassare lentamente la macchina per cucire se- guendo la descrizione della fase 3).
Seite 364: Installazione/Rimozione Dell'unità Di Pressore
(5) Installazione/rimozione dell'unità di pressore Quando si rimuove la base di trasporto manualmente, o si rimuove/attacca l’unità di pressore, fare attenzione in modo che il coltello tagliatessuto non sia a contatto con le piastre di supporto, o l’unità di taglio del ﬁlo non sia a contatto con la placca ago.
Seite 365: Preparazione Da Effettuare Prima Della Messa In Funzione
(1) Rifornimento dell’olio alla macchina e modalità di lubriﬁcazione AVVERTIMENTO : Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione. Usare Olio JUKI New Defrix No.2. ※ ■ Rifornimento dell’olio al serbatoio dell’olio del braccio La quantità...
Seite 366 ■ Lubriﬁcazione del crochet e componenti dello stendiﬁlo PERICOLO : Assicurarsi di eseguire il lavoro osservando quanto segue al ﬁne di evitare intrappolamenti delle dita, delle mani e delle braccia tra la macchina per cucire e il coperchio inferiore, i quali possono provocare lesioni gravi, quando si solleva la macchina per cucire dalla sua posizione iniziale.
Seite 367: Posizionamento Dell'ago
■ Lubriﬁcazione della barra ago e componenti della camma Lubriﬁcare i componenti al momento della consegna o dopo un lungo periodo di inattività. 1) Allentare le viti di fissaggio e rimuovere la piastra frontale 2) Applicare una o due gocce di olio alla bussola della barra ago e alla barra ago 3) Applicare olio ai feltri e agli stuelli di olio nella...
Seite 368: Inﬁlatura Del Filo Nella Testa Della Macchina
(3) Inﬁlatura del ﬁlo nella testa della macchina AVVERTIMENTO : Per evitare ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l’interruttore dell'alimentazione. Inﬁlatura del ﬁlo superiore (ﬁlo dell’ago) Standard Opzionale Inﬁlatura del ﬁlo inferiore (ﬁlo del crochet) PERICOLO : 1.
Seite 369 Inserire il ﬁlo nella scanalatura. 1. Quando si fa passare il ﬁlo del crochet, girare il supporto del crochet di 180° e farlo passare. 2. Fare passare il ﬁlo del crochet e cordoncino attraverso il foro di ago nella placca ago ed estrarrli dal foro Pinzarli quindi a della piastra del pressore ed effettuare la cucitura di qualche punto per rimuovere il ﬁlo del crochet e cordoncino (2 pezzi).
Seite 370: Come Posizionare Il Tessuto
Inﬁlatura del cordoncino nella macchina Il tipo T è senza cordoncino. ＊ Tipi S e R Fare passare il cordoncino attraverso Tipi J e C Nel caso di ﬁlo sottile, inserire il cordoncino la scanalatura sull’albero del disco di nella piastra premicordoncino. tensione del ﬁlo.
Seite 371: Struttura Dell'interruttore Operativo
5. STRUTTURA DELL’INTERRUTTORE OPERATIVO (1) Struttura del pannello operativo [Tabella delle funzioni del pannello operativo] Nome Descrizione Nome Descrizione LED di cucitura Tasto di (BACK) Quando questo tasto viene Q u e s t o L E D s i a c c e n d e q u a n d o l a m a c c h i n a p e r premuto, il meccanismo di cucire può...
Seite 372 Descrizione Nome Nome Descrizione Tasto di “ − ” (RIGHT) Tasto di LUNGHEZZA Questo tasto sottrae i vari Questo tasto imposta la (Lunghezza dati. l u n g h e z z a d e l l a b a r r a della barra affusolata.
Seite 373: Interruttore Di Arresto Temporaneo
(2) Interruttore di arresto temporaneo Questo interruttore arresta il funzionamento della macchina per cucire. Interruttore di arresto temporaneo (3) Interruttore a mano Interruttore del pressore (destra) Questo interruttore effettua su/giù del pressore. Spia dell’interruttore d’avviament Interruttore di avviamento (sinistra) Questo interruttore effettua l’avviamento della cucitura. Quando l’interruttore di avviamento è...
Seite 374: Come Usare Il Pannello Operativo
6. COME USARE IL PANNELLO OPERATIVO 1. Per il tipo J e C, il No. di modello che è differente nel tipo di pressore non può essere usato. I modelli standard che possono essere usati con i rispettivi tipi di pressore sono come mostrati qui sotto.
Seite 375: Arresto Temporaneo Della Macchina Per Cucire
(3) Arresto temporaneo della macchina per cucire ■ Come arrestare la macchina per cucire 1) Premere l'interruttore di arresto temporaneo 2) La macchina per cucire si ferma e “Er 10” viene visualizzato. ■ Come avviare di nuovo 1) Premere il tasto [RESET mentre “Er 10”...
Seite 376: Esecuzione Dell'inﬁlatura
(5) Esecuzione dell'inﬁlatura AVVERTIMENTO: Spegnere la macchina dopo aver effettuato l’operazione del passo 1) e 2), e sostituire l’ago, il ﬁlo, il coltello tagliatessuto o il portacoltello. 1) Premere il tasto [THREAD quando il LED di cucitura è acceso e la macchina per cucire è...
Seite 377: Quando Temporaneamente Non Si Desidera Fare Cadere Il Coltello
(7) Quando temporaneamente non si desidera fare cadere il coltello 1) Premere il tasto [KNIFE per spegnere il LED. Il coltello non funziona quando il LED è spento. 2) Premere di nuovo il tasto [KNIFE accendere il LED e il coltello può essere azionato. (8) Modiﬁca del modo operativo •...
Seite 378: Procedura Per La Modiﬁca Del Modello Di Cucitura
(9) Procedura per la modiﬁca del modello di cucitura 1) Assicurarsi che il LED di cucitura sia spento. (Quando il LED è acceso, premere il tasto [READY per spegnerlo.) 2) Premere il tasto [PATTERN per visualizzare il No.di modello. 3) Premere il tasto [LEFT o il tasto [LEFT per selezionare il modello che si desidera cucire.
Seite 379: Procedura Per L'impostazione Dei Dati Di Cucitura
7. PROCEDURA PER L’IMPOSTAZIONE DEI DATI DI CUCITURA Per quanto riguarda i modelli standard preparati nei modelli da No.90 a No.99, la velocità di cucitura e la tensione del filo possono essere cambiate, tuttavia, la forma della cucitura non può essere cambiata.
Seite 380: Impostazione Del No.di Coltello
(1) Impostazione del No.di coltello Impostare il No.di coltello della stessa forma di quella del coltello montato sulla macchina per cucire. [Vedere il par. (1) sulla pagina 26.] Impostare il No.di coltello con il tasto [RIGHT o il tasto [RIGHT Il No.
Seite 381: Impostazione Del Numero Di Punti Della Sezione Parallera
(4) Impostazione del numero di punti della sezione parallera Impostare il numero di punti dalla sezione parallera alla sezione inferiore dell'occhiello. Impostare il numero di punti con il tasto [RIGHT o il tasto [RIGHT 1. Il numero di punti può essere impostato nella gamma approssimativa da 3 a 100 punti.
Seite 382: Impostazione Della Lunghezza Della Barra Affusolata
(8) Impostazione della lunghezza della barra affusolata Impostare la lunghezza della barra affusolata. 1) Impostare la lunghezza della barra affusolata con il tasto [RIGHT o il tasto [RIGHT 2) Nel caso di “senza barra affusolata”, impostare il valore a 0 mm. Nel caso di “con barra affusolata”, la lunghezza può...
Seite 383: Impostazione Della Velocità Ridotta Dell'occhiello
(12) Impostazione della velocità ridotta dell’occhiello Impostare la velocità ridotta quando si desidera ridurre la velocità di cucitura della sezione di occhiello. Impostare la velocità ridotta con il tasto [RIGHT o il tasto [RIGHT La velocità può essere impostata nella gamma da − 600 sti/min a 0 sti/min in incrementi di 100 sti/min.
Seite 384: Regolazione Di Ciascuna Parte
8. REGOLAZIONE DI CIASCUNA PARTE AVVERTIMENTO : Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione. (1) Sostituzione del coltello tagliatessuto e portacoltello ■ Sostituzione del coltello tagliatessuto e portacoltello superiore 1) Allentare la vite ad alette e rimuovere il portacoltello e il coltello tagliatessuto...
Seite 385: Regolazione Della Pressione Del Coltello Tagliatessuto
(2) Regolazione della pressione del coltello tagliatessuto • La pressione del coltello tagliatessuto e il tempo di contatto del coltello e portacoltello può essere cambiato. • Quando si sostituisce il coltello tagliatessuto o il portacoltello, o si cambia il materiale di cucitura, è necessario regolare la quantità...
Seite 386: Usura Della Faccia Del Portacoltello
(3) Usura della faccia del portacoltello Faccia di contatto del portacoltello con il 1) Rimuovere il portacoltello. (Vedere p.26.) coltello tagliatessuto 2) Quando il segno del coltello è troppo profondo, il segno del coltello è doppio (A della Fig. a sinistra) usando un altro coltello, o il segno del coltello è...
Seite 387: Regolazione Dell'ampiezza Del Punto
(5) Regolazione dell’ampiezza del punto AVVERTIMENTO : Per evitare ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l’interruttore dell’alimentazione. Per tutti i tipi l’ampiezza del punto che si può cucire è ﬁno a 3,2 mm. Se l’ampiezza supera 3,2 mm, salti di punto potrebbero veriﬁcarsi.
Seite 388: Regolazione Della Quantità Di Apertura Del Pressore
(7) Regolazione della quantità di apertura del pressore ■ Procedura per la regolazione Allentare la vite di fissaggio e girare la vite di regolazione per regolare la quantità. La posizione dove la piastra del pressore si chiude cambierà a seconda della regolazione. Girando la vite di regolazione in senso o r a r i o , l a q u a n t i t à...
Seite 389: Regolazione Della Quantità Di Alimentazione Del Filo Dell'ago
(8) Regolazione della quantità di alimentazione del ﬁlo dell’ago ■ Regolazione della quantità di alimentazione del ﬁlo dell’ago durante la cucitura Allentare la vite e spostare la posizione del guidaﬁlo di trazione del ﬁlo dell’ago su o giù per regolare la quantità di alimentazione. •...
Seite 390: Regolazione Della Quantità Rimanente Del Cordoncino (Tipi J E C)
(10) Regolazione della quantità rimanente del cordoncino (Tipi J e C) 1) Allentare la vite di ﬁssaggio e spostare in avanti e indietro il guidacordoncino per regolare la quantità rimanente del cordoncino a ﬁne cucitura. 2) Per la regolazione, cucire realmente il residuo del materiale o qualcosa di simile e determinare la posizione del guidacordoncino in modo che la lunghezza rimanente del cordoncino sia di 4 mm circa a ﬁne cucitura.
Seite 391: Compensazione Dei Dati
9. COMPENSAZIONE DEI DATI 1) Assicurarsi che il LED di cucitura sia spento. Quando il LED è acceso, premere il tasto [READY per spegnerlo. 2) Visualizzare il No.di modello il cui dato si desidera cambiare. 3) Premere il tasto [DATA per visualizzare il dato.
Seite 392: Compensazione Della Girata Della Sezione Parallera
(3) Compensazione della girata della sezione parallera L ’ a n g o l o d i g i r a t a d e l l a s e z i o n e d i o c c h i e l l o e d e l l a s e z i o n e p a r a l l e r a possono essere regolati.
Seite 393: Compensazione Longitudinale Del Lato Sinistro Della Sezione Parallera
(8) Compensazione longitudinale del lato sinistro della sezione parallera La lunghezza dalla sezione inferiore dell’ occhiello al lato sinistro della sezione parallera può essere regolata. Impostare la lunghezza con il tasto [RIGHT − il tasto [RIGHT L’impostazione può essere effettuata nella gamma da −...
Seite 394: Compensazione Del Numero Di Punti Del Lato Destro Della Barra Affusolata
(13) Compensazione del numero di punti del lato destro della barra affusolata Il numero di punti del lato destro della barra affusolata può essere diminuito e la sezione sovrapposta può essere ridotta. Impostare il numero di punti con il tasto [RIGHT o il tasto [RIGHT L'impostazione può...
Seite 395: Numero Di Punti Della Barra Rotonda
Selezionare la forma della No. Lunghezza Numero di Quantità di No. Lunghezza Numero di Quantità di Larghezza Larghezza dell'oscillazione dell'oscillazione barra diritta. punti(n) sovrapposizione(b) punti(n) sovrapposizione(b) dell'ago(c) dell'ago(c) − 1,0 − 1,0 a Lunghezza − 1,0 − 1,0 n Numero di punti −...
Seite 396: Partenza Dolce
(17) Partenza dolce La velocità di cucitura a inizio cucitura può essere limitata. Impostare la velocità di cucitura con il tasto [RIGHT o il tasto [RIGHT . L'impostazione può essere effettuata ﬁno a 6 giri a inizio cucitura. La velocità di cucitura per giro può essere impostata con gli interruttori di memoria da No.1 a No.6.
Seite 397: Come Usare Le Varie Funzioni
10. COME USARE LE VARIE FUNZIONI (1) Procedura per l'esecuzione della cucitura del ciclo Per la cucitura del ciclo, i tre programmi, da C1 a C3, possono essere registrati ed al massimo 15 differenti tipi di modelli (da 1 a 15 passi) nei rispettivi programmi possono essere cuciti in ordine.
Seite 398: Procedura Operativa Per La Compensazione Della Tensione Del Filo Di Ciascuna Sezione
(2) Procedura operativa per la compensazione della tensione del ﬁlo di ciascuna sezione La tensione del ﬁlo di ciascuna sezione della forma della cucitura può essere individualmente cambiata. La tensione del ﬁlo a ciascuna sezione è il valore di impostazione della tensione del filo dell'ago (No.40) o il valore di impostazione della tensione del filo del crochet (No.60) al quale ciascun valore di compensazione è...
Seite 399 [ Impostazione della tensione del ﬁlo dell’ago ] Tabella 1 No.di posizione di Articolo di impostazione Descrizione compensazione Tensione del ﬁlo dell’ago Valore della tensione del ﬁlo dell’ago Compensazione della tensione del ﬁlo dell’ago Valore di compensazione della tensione del ﬁlo dell’ago del del lato destro della sezione parallera lato destro della sezione parallera Compensazione della tensione del ﬁlo dell’ago...
Seite 400 [Posizione di compensazione della barra affusolata] Fig.1 Dato No. 43 Compensazione della tensione del ﬁlo dell’ Dato No.45 Compensazione della tensione del ﬁlo ago della sezione superiore dell’occhiello dell’ago del lato sinistro della sezione Dato No. 63 Compensazione della tensione del filo del inferiore dell’occhiello crochet della sezione superiore dell’occhiello Dato No.65 Compensazione della tensione del...
Seite 401: Modiﬁca Della Posizione Di Collocazione Del Tessuto
(3) Modiﬁca della posizione di collocazione del tessuto La posizione di collocazione del tessuto può essere cambiata verso il lato anteriore. 1) Impostare l’interruttore di memoria No.11 a “1”. La quantità di spostamento verso il lato anteriore viene impostata con l’interruttore di memoria No.29.
Seite 402: Impostazione Del Dato Di Modello Della Quantità Di Pressatura Del Coltello Tagliatessuto
(8) Impostazione del dato di modello della quantità di pressatura del coltello tagliatessuto La quantità di pressatura del coltello tagliatessuto può essere impostata al dato di modello, e anche quando il portacoltello viene sostituito, la regolazione del coltello non viene effettuata. L’impostazione può essere completata solo cambiando il No.
Seite 403: Manutenzione
11. MANUTENZIONE (1) Altezza della barra ago AVVERTIMENTO : Per evitare ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l’interruttore dell’alimentazione. Regolare la posizione standard della barra ago, usando Barra ago il calibro di tempismo in dotazione con la macchina, quando la barra ago viene portata al punto morto inferiore interno seguendo la procedura descritta qui sotto.
Seite 404 2) Allentare la vite di ﬁssaggio della guida dell’albero di movimentazione del crochet e spostare su e giù la guida dell’albero di movimentazione del crochet regolare in modo che lo spazio tra l’ago e il crochet destro/sinistro diventi lo stesso quando l’ago è portato al punto morto inferiore esterno o al punto morto inferiore interno.
Seite 405: Gioco Tra L'ago E Il Crochet
(3) Gioco tra l’ago e il crochet PERICOLO : Assicurarsi di eseguire il lavoro osservando quanto segue al ﬁne di evitare intrappolamenti delle dita, delle mani e delle braccia tra la macchina per cucire e il coperchio inferiore, i quali possono provocare lesioni gravi, quando si solleva la macchina per cucire dalla sua posizione iniziale.
Seite 406: Posizioni Di Montaggio Degli Stendiﬁlo E Il Tempismo Per Aprire/Chiudere Gli Stendiﬁlo
(5) Posizioni di montaggio degli stendiﬁlo e il tempismo per aprire/ chiudere gli stendiﬁlo PERICOLO : Assicurarsi di eseguire il lavoro osservando quanto segue al ﬁne di evitare intrappolamenti delle dita, delle mani e delle braccia tra la macchina per cucire e il coperchio inferiore, i quali possono provocare lesioni gravi, quando si solleva la macchina per cucire dalla sua posizione iniziale.
Seite 407 Posizione di montaggio dello stendiﬁlo sinistro ● Il centro della parte a forcella all’estremità dello stendiﬁlo sinistro deve essere allineato al centro del foro di ﬁlo del crochet nello stendiﬁlo sinistro. Allentare la vite di fissaggio nel fermo dello stendiﬁlo e regolare la posizione del fermo dello stendiﬁlo .
Seite 408: Posizione Del Piedino Premistoffa E Del Punto Di Entrata Dell'ago
(6) Posizione del piedino premistoffa e del punto di entrata dell'ago AVVERTIMENTO : Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione. Regolare il gioco tra il piedino premistoffa e la piastra di supporto ad un valore compreso tra 0 e 0,5 mm.
Seite 409: Posizione Di Montaggio Del Coltello Rasaﬁlo Dell'ago
(8) Posizione di montaggio del coltello rasaﬁlo dell’ago AVVERTIMENTO : Per evitare ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l’interruttore dell’alimentazione. ■ Tipi S e R (taglio lungo del ﬁlo) 1 mm circa 1) Allentare la vite di ﬁssaggio nel coltello rasaﬁlo dell’ago, e regolare il gioco correttamente spostando...
Seite 410 ■ Tipi J e C (taglio corto del ﬁlo) 1 mm circa 1) Il gioco tra il coltello rasafilo dell’ago J e l’ ago è di 1 mm circa. Allentare la vite di ﬁssaggio e spostare il coltello rasaﬁlo dell’ago J regolare il gioco.
Seite 411: Regolazione Del Taglio Del Filo Del Crochet
(9) Regolazione del taglio del ﬁlo del crochet AVVERTIMENTO : Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione. ■ Tipi S e R (taglio lungo del ﬁlo) Il taglio del ﬁlo del crochet e cordoncino viene azionato alla posizione dell'origine della base di trasporto e il pressore si solleva dopo il taglio.
Seite 412 ■ Tipo T (taglio corto del ﬁlo senza cordoncino) Fig. 1 Regolazione del pressore del ﬁlo del crochet 1 mm 1) Allentare la vite di ﬁssaggio 2) Premere completamente la placca ago verso il basso e installarla. (Fig.1) 3) Premere leggermente il pressore del filo del crochet verso l’alto in modo che non venga lasciato uno spazio tra il pressore del filo del crochet e il fondo della...
Seite 413: Pulizia
(10) Pulizia PERICOLO : Assicurarsi di eseguire il lavoro osservando quanto segue al ﬁne di evitare intrappolamenti delle dita, delle mani e delle braccia tra la macchina per cucire e il coperchio inferiore, i quali possono provocare lesioni gravi, quando si solleva la macchina per cucire dalla sua posizione iniziale. •...
Seite 414: Sostituzione Dei Fusibili
ﬁgura a sinistra, sostituire presto la molla con la molla a gas originale JUKI (No. di parte: 40061247). La molla a gas è un componente che può essere usato con facilità.
Seite 415: Sostituzione Della Molla A Gas
(15) Sostituzione della molla a gas PERICOLO : Al ﬁne di evitare intrappolamenti delle dita, delle mani e delle braccia che possono provocare lesioni gravi, assicurarsi di osservare rigorosamente quanto segue quando si esegue il lavoro. 1. Assicurarsi di tenere la costola alla periferia della base della macchina quando si tiene la macchina per cucire.
Seite 416 4) Inoltre, sollevare la macchina per cucire e regolare in modo che l'albero di sostegno sposti all'ultima posizione di bloccaggio del fermo delle cerniere. AVVERTIMENTO : Se il fermo della cerniera non è bloccato, la macchina per cucire può cadere, provocan- do intrappolamenti delle dita, delle mani e delle braccia con conseguenti lesioni gravi.
Seite 417 7) Quando il montaggio è completato, rimettere la macchina per cucire alla relativa posizione d'origine. Quando si rimette la macchina per cucire a posto, sostenere le nervature periferiche della base della macchina con la mano sinistra, tenere la presa della sezione di fermo delle cerniere con la mano destra, tirarla verso questo lato (nel senso A) perrilasciare il bloccaggio e abbassare lentamente la macchina...
Seite 418: Calibri Di Ricambio E Optional
12. CALIBRI DI RICAMBIO E OPTIONAL (1) Modiﬁca del metodo di taglio del ﬁlo Interruttore DIP ■ l tipo di taglio del ﬁlo è selezionato con l'interruttore DIP 1 e 2 posti alla parte posteriore della testa della macchina. È necessario impostare separatamente l’interruttore di memoria (impostazione del modello di macchina) in caso del cambio del tipo come S ←→...
Seite 419: Calibri Di Ricambio
(2) Calibri di ricambio (Il segno in parentesi [ ] rappresenta l’attrezzatura standard per ciascun tipo.) Placca ago Placca ago A Placca ago B Placca ago C Placca ago D Placca ago TE Nome di parte (Standard) [S, R] (Per la larghezza grande) (Per la larghezza piccola) (Standard) [T] (Per la larghezza semi-grande) Misura dell’ago...
Seite 420 (Il segno in parentesi [ ] rappresenta l’attrezzatura standard per ciascun tipo.) L’insieme del pressore Nome di L'insieme del pressore del foro parte longitudinale Forma [ R ] 32031064 No.di parte Per i tipi S e R Posizione Piedino premistoffa Nome di Per occhiello Per occhiello...
Seite 421 Piastra di supporto del pressore Piastra di supporto Piastra di supporto Piastra di supporto Piastra di supporto Piastra di supporto Piastra di supporto Nome di parte del pressore per del pressore per del pressore per del pressore per del pressore per del pressore per occhiello, sinistra occhiello, destra...
Seite 422 Coltello tagliatessuto Per occhiello Per asola decorativa Attrezzatura No.di Osservazioni standard parte S, R 14041206 2,9 4,4 Taglio lungo del ﬁlo, taglio corto del ﬁlo, lunghezza della cucitura L C, T 32063604 2,9 4,4 Taglio corto del ﬁlo, lunghezza della cucitura S 32063703 2,9 4,4 Taglio corto del ﬁlo, lunghezza della cucitura M 32063802 2,1 3,2...
Seite 423 Altris Interruttore a pedale (gruppo) Cavo dell'interruttore a pedale (gruppo) Nome di parte Interruttore alla mano (gruppo) Forma e applicazione Interruttore a pulsante Il cavo è usato per collegare La macchina per cucire viene azionata tramite il pedale di l'interruttore a pedale (gruppo) comando No.di parte M85905130AA...
Seite 424: Inconvenienti Erimedi In Cucitura
13. INCONVENIENTI E RIMEDI IN CUCITURA Pagina Fenomeno Rimedio Causa 1. Salti di punto • L'ago è piegato. C'è un grafﬁo sull'ago. L'ago è • Controllare e sostituire l'ago. scorrettamente attaccato. • Tipo di ago è inadatto. • Usare l’ago DO x 558. •...
Seite 425 Fenomeno Causa Rimedio Pagina Rottura del lo del crochet • La tensione del lo del crochet è eccessiva. • Regolare le condizioni di cucitura per ottenere 16, 40 una corretta tensione del lo. • La posizione di montaggio dello stendi lo di •...
Seite 426: Interruttore Di Memoria
14. INTERRUTTORE DI MEMORIA (1) Procedura operativa Premendo il tasto [READY accendere la macchina, e il modo operativo diventa il modo di interruttore di memoria. Quindi, i vari dati possono essere cambiati. 1) Selezionare il No.di interruttore di memoria con il tasto [LEFT o il tasto [LEFT 2) Cambiare il valore di impostazione con il tasto...
Seite 427 Gamma di Unità di Valore Funzione Descrizione impostazion impostazione iniziale Interruttore di avviamento Seleziona se l'avviamento soltanto con l'interruttore di avviamento è Da 0 a 1 – Selezione dell'avviamento con un semplice tocco possibile o meno. Con/senza 0: Il pressore si abbassa con l'interruttore del pressore e la macchina viene avviata con l'interruttore di avviamento.
Seite 428: Lista Degli Errori
15. LISTA DEGLI ERRORI Descrizione Come ripristinare Errore di motore della macchina per cucire Spegnere la macchina. Il motore della macchina per cucire non funziona o il segnale non viene trasmesso anche quando esso funziona. Errore di ritorno del coltello rasaﬁlo del crochet Eliminare la causa dell'errore e premere il tasto di Quando il coltello rasaﬁlo del crochet non è...
Seite 429 Nota 1 : Quando si cambiano i tipi di pressore S, M e L del tipi J e C con l’interruttore DIP di selezione dei pressori, il modello usato prima del cambio non può essere usato. I modelli standard che possono essere usati con il tipo di pressore S, M e L del tipi J e C sono descritti nella tabella qui sotto.
Seite 430: Lista Dei Modelli Standard
16. LISTA DEI MODELLI STANDARD Per il tipi J e C, il modello il cui tipo di pressore è differente non può essere usato. I modelli standard che possono essere usati con i rispettivi tipi di pressore sono come segue. Tipo S No.90, No.91, No.92 Standard per il tipo C...
Seite 431 中国缝纫机设备网 www.fengrenjicn.com...
Seite 432 中国缝纫机设备网 www.fengrenjicn.com...
Seite 433 中国缝纫机设备网 www.fengrenjicn.com...
Seite 434 中国缝纫机设备网 www.fengrenjicn.com...
Seite 435 ❶ ❶ ❸ ❷ ❷ ❶ ・・ ❸ ❷ ・・・ ❸ ・中国缝纫机设备网 www.fengrenjicn.com...
Seite 436 中国缝纫机设备网 www.fengrenjicn.com...
Seite 437 中国缝纫机设备网 www.fengrenjicn.com...
Seite 438 中国缝纫机设备网 www.fengrenjicn.com...
Seite 439 中国缝纫机设备网 www.fengrenjicn.com...
Seite 440 中国缝纫机设备网 www.fengrenjicn.com...
Seite 441 中国缝纫机设备网 www.fengrenjicn.com...
Seite 442 中国缝纫机设备网 viii www.fengrenjicn.com...
Seite 443 中国缝纫机设备网 www.fengrenjicn.com...
Seite 444 中国缝纫机设备网 www.fengrenjicn.com...
Seite 445 ℓ 中国缝纫机设备网 www.fengrenjicn.com...
Seite 446 中国缝纫机设备网 www.fengrenjicn.com...
Seite 447 ■ ■ 中国缝纫机设备网 www.fengrenjicn.com...
Seite 448 中国缝纫机设备网 www.fengrenjicn.com...
Seite 449 中国缝纫机设备网 www.fengrenjicn.com...
Seite 450 中国缝纫机设备网 www.fengrenjicn.com...
Seite 451 中国缝纫机设备网 www.fengrenjicn.com...
Seite 452 中国缝纫机设备网 www.fengrenjicn.com...
Seite 453 中国缝纫机设备网 www.fengrenjicn.com...
Seite 454 中国缝纫机设备网 www.fengrenjicn.com...
Seite 455 中国缝纫机设备网 www.fengrenjicn.com...
Seite 456 中国缝纫机设备网 www.fengrenjicn.com...
Seite 457 READY 中国缝纫机设备网 www.fengrenjicn.com...
Seite 458 中国缝纫机设备网 www.fengrenjicn.com...
Seite 459 中国缝纫机设备网 www.fengrenjicn.com...
Seite 460 中国缝纫机设备网 www.fengrenjicn.com...
Seite 461 中国缝纫机设备网 www.fengrenjicn.com...
Seite 462 中国缝纫机设备网 www.fengrenjicn.com...
Seite 463 中国缝纫机设备网 www.fengrenjicn.com...
Seite 464 中国缝纫机设备网 www.fengrenjicn.com...
Seite 465 中国缝纫机设备网 www.fengrenjicn.com...
Seite 466 × × × × × × × 中国缝纫机设备网 www.fengrenjicn.com...
Seite 467 中国缝纫机设备网 www.fengrenjicn.com...
Seite 468 中国缝纫机设备网 www.fengrenjicn.com...
Seite 469 ・・ − ＋・・中国缝纫机设备网 www.fengrenjicn.com...
Seite 470 中国缝纫机设备网 www.fengrenjicn.com...
Seite 471 ・・・・中国缝纫机设备网 www.fengrenjicn.com...
Seite 472 ・・中国缝纫机设备网 www.fengrenjicn.com...
Seite 473 ・・中国缝纫机设备网 www.fengrenjicn.com...
Seite 474 ＊中国缝纫机设备网 www.fengrenjicn.com...
Seite 475 ・・・・・・・中国缝纫机设备网 www.fengrenjicn.com...
Seite 476 中国缝纫机设备网 www.fengrenjicn.com...
Seite 477 ＋ − − ＋中国缝纫机设备网 www.fengrenjicn.com...
Seite 478 ＋ − ＋ − − ＋＋ − − ＋中国缝纫机设备网 www.fengrenjicn.com...
Seite 479 − ＋・・・・・・中国缝纫机设备网 www.fengrenjicn.com...
Seite 480 中国缝纫机设备网 www.fengrenjicn.com...
Seite 481 ・・・＋ − 中国缝纫机设备网 www.fengrenjicn.com...
Seite 482 中国缝纫机设备网 www.fengrenjicn.com...
Seite 483 ・・中国缝纫机设备网 www.fengrenjicn.com...
Seite 484 中国缝纫机设备网 www.fengrenjicn.com...
Seite 485 中国缝纫机设备网 www.fengrenjicn.com...
Seite 486 中国缝纫机设备网 www.fengrenjicn.com...
Seite 487 中国缝纫机设备网 www.fengrenjicn.com...
Seite 488 中国缝纫机设备网 www.fengrenjicn.com...
Seite 489 中国缝纫机设备网 www.fengrenjicn.com...
Seite 490 中国缝纫机设备网 www.fengrenjicn.com...
Seite 491 中国缝纫机设备网 www.fengrenjicn.com...
Seite 492 中国缝纫机设备网 www.fengrenjicn.com...
Seite 493 中国缝纫机设备网 www.fengrenjicn.com...
Seite 494 ＊中国缝纫机设备网 www.fengrenjicn.com...
Seite 495 中国缝纫机设备网 www.fengrenjicn.com...
Seite 496 中国缝纫机设备网 www.fengrenjicn.com...
Seite 497 中国缝纫机设备网 www.fengrenjicn.com...
Seite 498 中国缝纫机设备网 www.fengrenjicn.com...
Seite 499 中国缝纫机设备网 www.fengrenjicn.com...
Seite 500 中国缝纫机设备网 www.fengrenjicn.com...
Seite 501 中国缝纫机设备网 www.fengrenjicn.com...
Seite 502 中国缝纫机设备网 www.fengrenjicn.com...
Seite 503 中国缝纫机设备网 www.fengrenjicn.com...
