Dieses Kapitel beschreibt, wie der Monitor für beide Anwendungsfälle eingerichtet wird.

Monitor auspacken

Kontrollieren Sie beim Auspacken des Tango M2, dass die Lieferung vollständig ist.
Auf dem Lieferschein im Versandkarton sind alle Teile aufgeführt, die im Lieferumfang Ihres Tango M2 gemäß der
bestellten Optionen enthalten sein müssen.
Modellnummer des NIBD-Monitors im Tango M2: 2130.

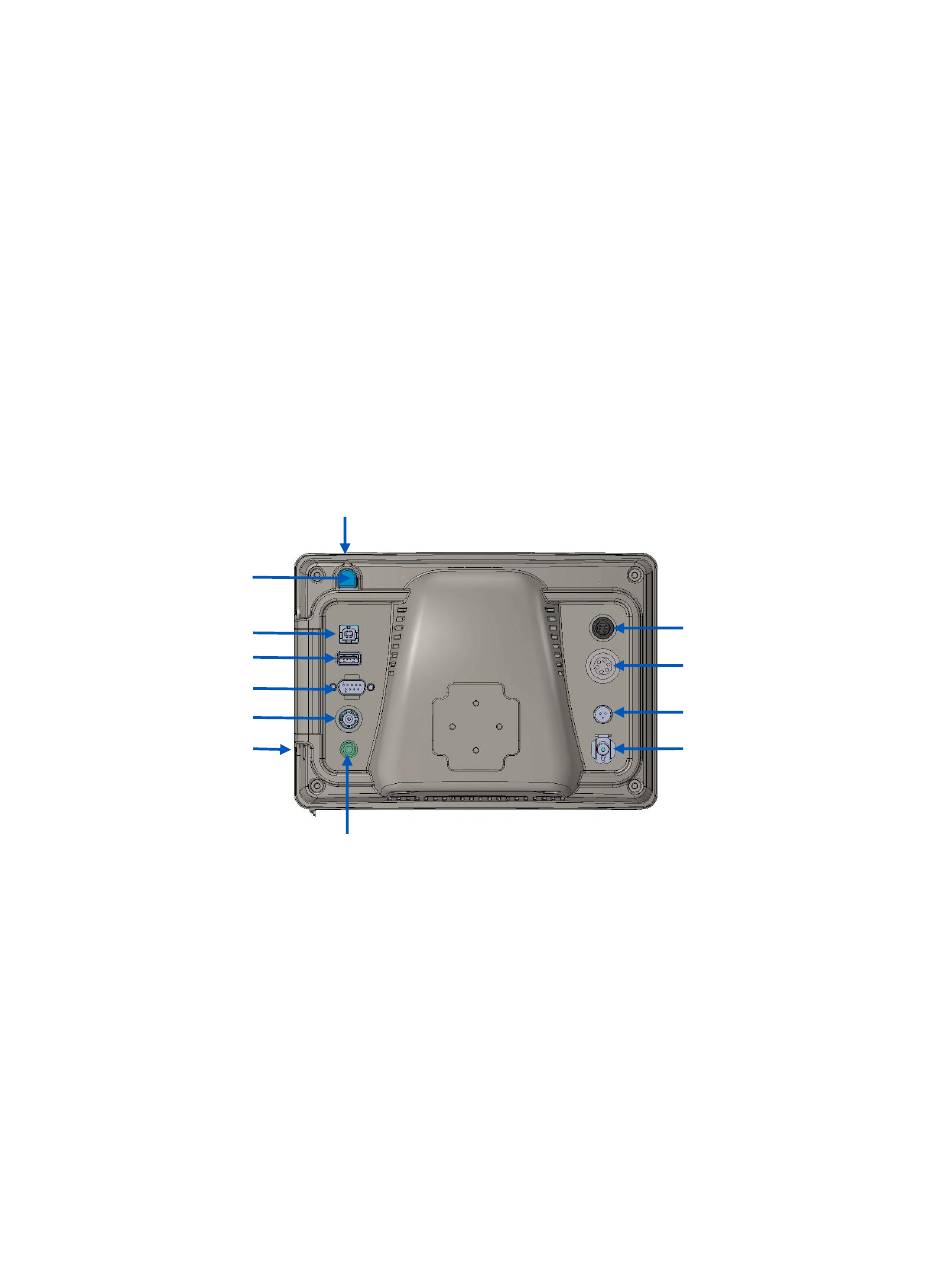

Anschlüsse und Bedienungselemente auf der Rückseite
Alle Anschlüsse des Tango M2 befinden sich auf der Rückseite.
•
Schließen Sie das Ergometrie-System mit dem BNC-Kabel für das externe EKG und dem RS-232-Kabel an den
Tango M2 an. Das USB-Kabel können Sie anstelle des RS-232-Kabels verwenden, wenn der Tango M2 für diese
Option vorbereitet ist. Bitte lesen Sie die Schnittstellen-Hinweise in der E-Bibliothek im Tango M2. Dort finden Sie
eine genaue Anleitung.
•
Die Eingänge für Patientenleitung und EKG-Leitung sind defibrillationsgeschützt und Anwendungsteile des Typs
BF, der SpO -Eingang ist ein Anwendungsteil des Typs BF.
2
•
Ist der Tango M2 mit der Option "Internes EKG" ausgestattet, verfügt er über einen EKG-Anschluss. Andernfalls
ist der EKG-Anschluss verschlossen.
LED für "Stromversorgung EIN"
Stromvers
orgung
EIN
USB-B
USB-A
RS-232
BNC Externes EKG
Kopfhörer

Anschluss an das Ergometrie-System

Der Tango M2 kann an zahlreiche Ergometrie-Systeme angeschlossen werden. Im Anhang A finden Sie eine Liste der
kompatiblen Ergometrie-Systeme.
Mit dem Anschließen des Tango M2 an das Ergometrie-System sollten Sie einen Biomedizin-Techniker beauftragen
oder eine Person, die mit Blutdruckgeräten und Ergometrie-Systemen vertraut ist. Auch Ihr zuständiger
Vertriebsmitarbeiter von SunTech Medical kann bei der Installation behilflich sein.
Schnittstellen-Hinweise
Für die meisten Ergometrie-Systeme, die mit dem Tango M2 kompatibel sind, stellt SunTech Medical diese
technischen Informationen zur Verfügung. Die technischen Informationen enthalten eine genaue Anleitung und
Illustrationen sowie eine Liste der häufig gestellten Fragen zur Installation und Verwendung.
80-0055-03-MO-RevF 2018-02-20
Anschluss für
Gleichstromversorgung
SpO
2
Internes EKG
Patientenleitung (Mikrofon)
Patientenleitung
(Manschettenschlauch)
