10.12 I/O Config

Auf der HTML-Seite „I/O config" sehen Sie eine Übersicht der Konfiguration

bzw. der Schreibzugriffsrechte für die Ausgänge Ihres Feldbusknotens.

In dem Fenster wird der Knotenaufbau dargestellt, den Sie mit dem I/O-

Konfigurator der WAGO-I/O-PRO erstellt haben. Werden keine Busklemmen

angezeigt, haben Sie noch keine Hardware-Konfiguration und keine Zuweisung

von Schreibzugriffsrechten vorgenommen. In diesem Fall werden entsprechend

der Funktion „I/O configuration – Compatible handling for ea-config.xml"

(HTML-Seite „PLC") die Schreibberechtigungen aller Ausgänge entweder dem

Standardfeldbus oder der SPS zugewiesen.

Pos : 95.77 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System/Seite I/O C onfig/I/O Config - Bild ( 750-852) @ 15\mod_1368014472036_6.doc x @ 119375 @ @ 1

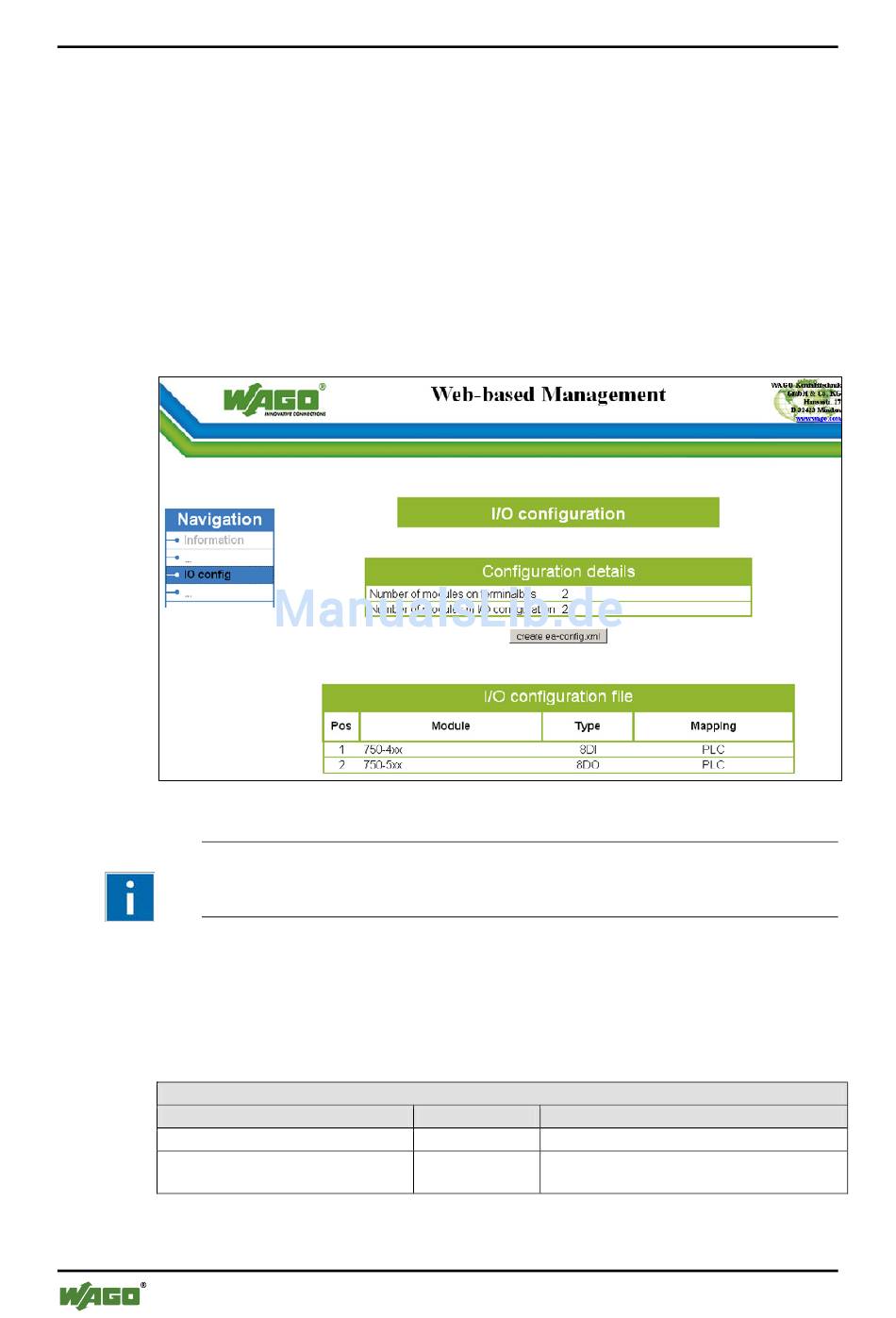

Abbildung 69: WBM-Seite „I/O Configuration" (Beispielkonfiguration)

Pos : 95.78 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System/Seite I/O C onfig/I/O Config - Infor mation: Infos z um I/O-Konfigur ator in Kapitel "In Betrieb nehmen" @ 4\mod_1242641319031_6.doc x @ 33478 @ @ 1

Information

Weitere Information

Detaillierte Informationen zu dem I/O-Konfigurator der WAGO-I/O-PRO

finden Sie im Kapitel „In Betrieb nehmen".

Pos : 95.79 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System/Seite I/O C onfig/I/O Config - Wenn auf Sei te " PLC" akti vi ert, dann auch Anz eige von Pr ozess wer ten pro Datenkanal @ 8\mod_1279006193094_6.doc x @ 59721 @ @ 1

Ist auf der Webseite „PLC" zusätzlich noch die Funktion „I/O configuration –

Insert monitoring entries into ea-config.xml" mit einem Haken

ausgewählt/aktiviert, werden für die angezeigten Datenkanäle auch die aktuellen

Prozesswerte angezeigt.

Pos : 95.80 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System/Seite I/O C onfig/I/O Config - T abell e T eil 1 @ 4\mod_1243415137656_6.doc x @ 34030 @ @ 1

Tabelle 46: WBM-Seite „I/O configuration"

Configuration details

Eintrag

Number of modules on terminalbus 5

Number of modules in I/O

configuration

Pos : 95.81 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System/Seite I/O C onfig/I/O Config - Sc haltfläc he [cr eate ea-c onfig.xml ] @ 12\mod_1340376360803_6.doc x @ 98248 @ @ 1

750-852 ETHERNET ECO Controller

Wert (Beispiel) Beschreibung

Anzahl der Busklemmen (Hardware)

Anzahl der Busklemmen in der Hardware-

Konfiguration des I/O-Konfigurators

WAGO-I/O-SYSTEM 750

Handbuch

Version 1.0.1

Inhaltsverzeichnis
