WAGO-I/O-SYSTEM 750
Pos : 2 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Fronts eite 2015 - mit Doc Variabl en (Standar d) @ 9\mod_1285229289866_0.doc x @ 64939 @ @ 1
Handbuch
750-852

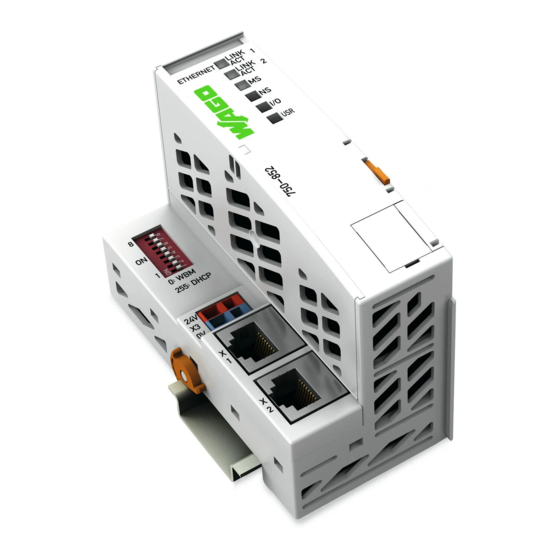

ETHERNET ECO Controller
SPS - Programmierbarer Feldbuscontroller
ETHERNET ECO
Version 1.3.0
Pos : 3 /Alle Serien (Allgemeine M odul e)/Rec htlic hes, Allgemei nes/Impressum für Standardhandbüc her - allg. Angaben, Ansc hriften, T elefonnummer n und E-Mail-Adres sen @ 3\mod_1219151118203_6.doc x @ 21058 @ @ 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO 750-852

Inhaltszusammenfassung für WAGO 750-852

  • Seite 1 WAGO-I/O-SYSTEM 750 Pos : 2 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Fronts eite 2015 - mit Doc Variabl en (Standar d) @ 9\mod_1285229289866_0.doc x @ 64939 @ @ 1 Handbuch 750-852 ETHERNET ECO Controller SPS - Programmierbarer Feldbuscontroller ETHERNET ECO Version 1.3.0...
  • Seite 2 WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller © 2016 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    Rechtliche Grundlagen ................14 2.1.1 Änderungsvorbehalt ................14 2.1.2 Personalqualifikation ................14 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-SYSTEMs 750 14 2.1.4 Technischer Zustand der Geräte ............15 Sicherheitshinweise ................. 16 Spezielle Einsatzbestimmungen für ETHERNET-Geräte ...... 18 Systembeschreibung .................. 19 Fertigungsnummer .................. 20 Hardware-Adresse (MAC-ID) ..............
  • Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Anzeigeelemente ..................49 Bedienelemente ..................50 4.4.1 Service-Schnittstelle ................50 4.4.2 Betriebsartenschalter ................51 4.4.3 Adresswahlschalter ................53 Technische Daten ..................54 4.5.1 Gerätedaten ..................54 4.5.2 Systemdaten ..................54 4.5.3 Elektrische Sicherheit ................. 54 4.5.4...

  • Seite 5: Inhaltsverzeichnis

    8.2.2.1 DHCP aktivieren ................100 8.2.2.2 IP-Adresse dauerhaft durch Option „use IP from EEPROM“ ..101 8.2.3 IP-Adresse mit WAGO-ETHERNET-Settings vergeben ....103 8.2.4 IP-Adresse über ein SPS-Programm vergeben ......... 105 8.2.5 IP-Adresse mit einem BootP-Server vergeben ......... 105 8.2.5.1 MAC-ID ermitteln ...............
  • Seite 6 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 10.8 Modbus ....................163 10.9 EtherNet/IP .................... 166 10.10 PLC-Info ....................168 10.11 PLC ....................... 169 10.12 Features ....................171 10.13 I/O Config ..................... 172 10.14 Disk Info ....................174 Diagnose ....................175 11.1...
  • Seite 7 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-852 ETHERNET ECO Controller 12.2.5.4 Konfigurationsregister ..............234 12.2.5.5 Firmware-Informationsregister ............ 240 12.2.5.6 Konstantenregister ............... 242 12.3 EtherNet/IP (Ethernet/Industrial Protocol) ........... 244 12.3.1 Allgemeines ..................244 12.3.2 Protokollübersicht im OSI-Modell ........... 245 12.3.3 Eigenschaften der EtherNet/IP-Protokollsoftware ......246 12.3.4...
  • Seite 8 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.42 Input Fieldbus Variable UDINT Offset (AB ) ......299 12.3.5.43 Output Fieldbus Variable UDINT (AC ) ......... 300 12.3.5.44 Output Fieldbus Variable UDINT Offset (AD ) ...... 301 Busklemmen ..................... 302 13.1 Übersicht ....................
  • Seite 9 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-852 ETHERNET ECO Controller 13.2.5.10 RTC-Modul .................. 326 13.2.5.11 DALI/DSI-Masterklemme ............326 13.2.5.12 DALI-Multi-Master-Klemme ............327 ® 13.2.5.13 -FTT-Klemme ..............329 13.2.5.14 Funkreceiver EnOcean ..............329 13.2.5.15 MP-Bus-Masterklemme ............... 329 ® 13.2.5.16 Bluetooth RF-Transceiver ............330 13.2.5.17 Schwingstärke/Wälzlagerüberwachung VIB I/O ......
  • Seite 10 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.3.5.2 Pulsweitenklemmen ..............350 13.3.5.3 Serielle Schnittstellen mit alternativem Datenformat ....351 13.3.5.4 Serielle Schnittstellen mit Standard Datenformat ......352 13.3.5.5 Datenaustauschklemmen ............. 352 13.3.5.6 SSI-Geber Interface Busklemmen ..........352 13.3.5.7 Weg- und Winkelmessung ............353 13.3.5.8...

  • Seite 11: Hinweise Zu Dieser Dokumentation

    Gültigkeitsbereich Pos : 10 /Serie 750 ( WAGO-I/O-SYST EM)/Hi nweis e z ur D okumentati on/Gültigkeits bereic h/Gültig keits ber eich Dokumentation Koppl er/C ontroller 750- xxxx, ohne Vari antenangabe @ 14\mod_1358944039400_6.doc x @ 109361 @ @ 1 Die vorliegende Dokumentation gilt für den „ETHERNET ECO Controller“ (750- 852).

  • Seite 12: Symbole

    Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 12.4 /All e Seri en ( Allgemei ne Module)/Ü bers chriften/N eue Ü berschriften/Ebene 2Symbol e - Ü bersc hrift 2 @ 13\mod_1351068042408_6.doc x @ 105268 @ 2 @ 1 Symbole Pos : 12.5.1 /All e Serien ( Allgemei ne Module)/Sicherheits- und sons tige Hi nweis e/Gefahr/Gefahr: _War nung vor Pers onenschäden allgemei n_ - Erläuter ung @ 13\mod_1343309450020_6.doc x @ 101017 @ @ 1...

  • Seite 13: Darstellung Der Zahlensysteme

    Hinweise zu dieser Dokumentation 750-852 ETHERNET ECO Controller Pos : 12.7 /All e Seri en ( Allgemei ne Module)/Ü bers chriften/Ebene 2/D arstellung der Z ahlens ys teme - Ü bers chrift 2 @ 23\mod_1435647128078_6.doc x @ 184809 @ 2 @ 1 Darstellung der Zahlensysteme Pos : 12.8 /All e Seri en ( Allgemei ne Module)/R ec htliches , Allgemei nes /Zahlens ysteme @ 3\mod_1221059454015_6.doc x @ 21709 @ @ 1...

  • Seite 14: Wichtige Erläuterungen

    Alle Eingriffe in die Steuerung sind stets von Fachkräften mit ausreichenden Kenntnissen in der SPS-Programmierung durchzuführen. Pos : 15.5 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Bes timmungsgemäß e Verwendung Bes ti mmungsgemäße Verwendung 750-xxxx - Ü berschrift 3 und Inhal t @ 3\mod_1224064151234_6.doc x @ 24068 @ 3 @ 1 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-...

  • Seite 15: Technischer Zustand Der Geräte

    Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos : 15.7 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...

  • Seite 16: Sicherheitshinweise

    Pos : 15.10.2 /Serie 750 ( WAGO-I/O- SYST EM)/Wic htig e Erl äuter ung en/Sic her hei ts- und s onstige Hi nweise/Gefahr/Gefahr: Ei nbau 0750- xxxx nur i n Gehäus en, Sc hränken oder el ektrisc hen Betriebsräumen! @ 6\mod_1260180556692_6.doc...
  • Seite 17 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 750-852 ETHERNET ECO Controller ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. Pos : 15.11.5 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/Wichtige Erläuter ungen/Sic herheits hinweise/Ac htung/Ac htung: Verpol ung ver mei den! @ 6\mod_1260184045744_6.doc x @ 46765 @ @ 1...

  • Seite 18: Spezielle Einsatzbestimmungen Für Ethernet-Geräte

    WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 17 /All e Seri en (Allgemei ne Module)/R ec htlic hes , Allgemei nes Spezi elle Ei nsatzbes timmungen für ET HERN ET-Geräte - Ü berschrift 2 und Inhal t @ 12\mod_1336642945500_6.doc x @ 94790 @ 2 @ 1 Spezielle Einsatzbestimmungen für ETHERNET-...

  • Seite 19: Systembeschreibung

    Feldbuskommunikation bereit. Pos : 19.4 /Serie 750 (WAGO-I/O-SYST EM)/Systembesc hrei bung/Ger ät und Sys tem/Systembesc hrei bung - Kommuni kati on Kl emmenbus , LEDs , 3-Leitertec hni k @ 3\mod_1231493520906_6.doc x @ 25875 @ @ 1 An den Feldbuskoppler/-controller können Busklemmen für unterschiedliche digitale und analoge E/A-Signale sowie Sonderfunktionen angereiht werden.

  • Seite 20: Fertigungsnummer

    Programmierschnittstelle des Feldbuskopplers/-controllers gedruckt, damit sie auch im eingebauten Zustand abgelesen werden kann. Pos : 19.7.2 /Serie 750 (WAGO-I/O-SYST EM)/Gerätebesc hrei bung/Bedruc kung/Fertig ungs nummer 750- xxxx - Abbil dung und Erläuterung @ 24\mod_1443678328855_6.doc x @ 192636 @ @ 1 Abbildung 2: Bedruckungsbereich für Fertigungsnummer In der seitlichen Bedruckung besteht die Fertigungsnummer aus zwei Zeilen.
  • Seite 21 Die MAC-ID besitzt eine feste Länge von 6 Byte (48 Bit) in hexadezimaler Schreibweise. Die ersten 3 Byte geben Auskunft über den Hersteller (z. B. 00:30:DE für WAGO). Die weiteren 3 Byte beinhalten die laufende Seriennummer der Geräte-Hardware. Pos : 19.9 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...

  • Seite 22: Komponenten-Update

    WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 19.10 /Serie 750 ( WAGO-I/O-SYST EM)/Systembesc hrei bung/Gerät und System/Komponenten-U pdate-Matri x @ 3\mod_1231757422359_6.doc x @ 25926 @ 2 @ 1 Komponenten-Update Für den Fall des Updates einer Komponente enthält die seitliche Bedruckung jeder Komponente eine vorbereitete Matrix.

  • Seite 23: Lagerung, Kommissionierung Und Transport

    Systembeschreibung 750-852 ETHERNET ECO Controller Pos : 19.12 /Serie 750 ( WAGO-I/O-SYST EM)/Systembesc hrei bung/Gerät und System/Lagerung, Kommissi onierung und Tr ansport @ 3\mod_1225446600609_6.doc x @ 24895 @ 2 @ 1 Lagerung, Kommissionierung und Transport Die Komponenten sind möglichst in der Originalverpackung zu lagern. Ebenso bietet die Originalverpackung beim Transport den optimalen Schutz.

  • Seite 24: Aufbaurichtlinien Und Normen

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 19.14 /Serie 750 ( WAGO-I/O-SYST EM)/Systembesc hrei bung/Gerät und System/Aufbaurichtli nien und N or men @ 3\mod_1231311929250_6.doc x @ 25818 @ 2 @ 1 Aufbaurichtlinien und Normen DIN 60204 Elektrische Ausrüstung von Maschinen Ausrüstung von Starkstromanlagen mit elektronischen...

  • Seite 25: Spannungsversorgung

    Digitaleingangsklemmen und Analogeingangsklemmen ist diese Trennung kanalweise aufgebaut, siehe Katalog. Pos : 19.16.3 /Serie 750 ( WAGO-I/O- SYST EM)/Sys tembesc hrei bung/Vers orgung/Potenti altrennung - Bil d (EC O - neues Gehäuse) @ 8\mod_1279100282541_6.doc x @ 59909 @ @ 1 Abbildung 3: Potentialtrennung (Beispiel) Pos : 19.16.4 /D okumentati on allgemein/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 26: Systemversorgung

    Zerstörung der Baugruppe führen. Pos : 19.16.7 /Serie 750 ( WAGO-I/O- SYST EM)/Sys tembesc hrei bung/Vers orgung/Systemversorgung - Ans chl uss - Sys temvers orgung Bild ( ECO - neues Gehäus e) @ 8\mod_1279034470254_6.doc x @ 59849 @ @ 1 Abbildung 4: Systemversorgung Pos : 19.16.8 /Serie 750 ( WAGO-I/O- SYST EM)/Sys tembesc hrei bung/Vers orgung/Systemversorgung - Ans chl uss - Di e eing espeiste 24 V-Gleic hs pannung versorgt...

  • Seite 27: Auslegung

    Abbildung 5: Systemspannung (Beispiel) Pos : 19.16.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ansc hlus s - Hi nweis : Gl eichz. R üc ks etzen aller Vers orgungsmodul e @ 3\mod_1232950097906_6.doc x @ 26759 @ @ 1 Hinweis Rücksetzen des Systems nur gleichzeitig bei allen Versorgungsmodulen!
  • Seite 28 Pos : 19.16.13 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Beis piel: @ 3\mod_1232630417843_6.doc x @ 26603 @ @ 1 Beispiel: Pos : 19.16.14 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ausl egung - Beispi el 1 (neues Gehäus e) @ 8\mod_1279035265655_6.doc x @ 59858 @ @ 1 Berechnung Stromaufnahme an einem Beispielkoppler...

  • Seite 29: Feldversorgung

    η = Netzteilwirkungsgrad bei Nennlast 24 V Pos : 19.16.20 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ausl egung - Hi nweis: Bei Test der Str omaufnahme Ausg äng e akti vi eren @ 3\mod_1232950110750_6.doc x @ 26811 @ @ 1 Hinweis Bei Test der Stromaufnahme alle Ausgänge aktivieren!
  • Seite 30 Einspeisung, die auch einen Potentialwechsel beinhalten kann. Pos : 19.16.29 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Ans chl uss - 2 Hi nweise: Potential neu ei ns peis en + Dis tanz kl emme @ 3\mod_1232950091343_6.doc x @ 26723 @ @ 1 Handbuch Version 1.3.0...

  • Seite 31: Absicherung

    Die optische Trennung der Potentiale mahnt zur Vorsicht bei Verdrahtungs- und Wartungsarbeiten. Somit können Sie die Folgen von Verdrahtungsfehlern vermeiden. Pos : 19.16.30 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Absic herung @ 3\mod_1232950081500_6.doc x @ 26691 @ 4 @ 1 3.6.3.2 Absicherung Die interne Absicherung der Feldversorgung ist für verschiedene Feldspannungen...
  • Seite 32 Systembeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Abbildung 7: Potentialeinspeiseklemme mit Sicherungshalter (Beispiel 750-610) ACHTUNG Auf max. Verlustleistung und ggf. UL-Zulassung achten! Bei Einspeiseklemmen mit Sicherungshalter dürfen Sie nur Sicherungen mit einer max. Verlustleitung von 1,6 W (IEC 127) einsetzen. Bei Anlagen, die eine UL-Zulassung besitzen, achten Sie zusätzlich darauf, dass Sie nur UL-...
  • Seite 33 WAGO-I/O-SYSTEM 750 Systembeschreibung 750-852 ETHERNET ECO Controller Um eine Sicherung einzulegen, zu wechseln oder um nachfolgende Busklemmen spannungsfrei zu schalten, kann der Sicherungshalter herausgezogen werden. Dazu wird, z. B. mit einem Schraubendreher, in einen der beidseitig vorhandenen Schlitze gegriffen und der Halter herausgezogen.
  • Seite 34 WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Alternativ kann die Absicherung extern erfolgen. Hierbei bieten sich die Sicherungsklemmen der WAGO-Serien 281 und 282 an. Abbildung 11: Sicherungsklemmen für Kfz-Sicherungen, Serie 282 Abbildung 12: Sicherungsklemmen für Kfz-Sicherungen, Serie 2006 Abbildung 13: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 281 Abbildung 14: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 2002 Pos : 19.16.31 /D okumentation allgemein/Gliederungselemente/---Sei tenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 35: Versorgungsbeispiel

    Abbildung 15: Versorgungsbeispiel Pos : 19.16.34 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Vers orgungs beis piel - Legende zu Abbil dung "Vers orgungs beis pi el für F eldbus koppler/-c ontroller" @ 16\mod_1375881755097_6.doc x @ 128219 @ @ 1 Handbuch...
  • Seite 36 Systembeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 6: Legende zur Abbildung „Versorgungsbeispiel für Feldbuskoppler/-controller” Pos. Beschreibung Potentialeinspeisung am Feldbuskoppler/-controller über externe Einspeiseklemme Potentialeinspeisung mit jeweils optionaler Funktionserde Potentialeinspeisung mit Busnetzteil Distanzklemme empfohlen Potentialeinspeisung passiv Potentialeinspeisung mit Sicherungshalter/Diagnose Pos : 19.16.35 /D okumentation allgemein/Gliederungselemente/---Sei tenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...

  • Seite 37: Netzgeräte

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-852 ETHERNET ECO Controller Pos : 19.16.36 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Netzger äte @ 3\mod_1232950093484_6.doc x @ 26727 @ 3 @ 1 3.6.5 Netzgeräte Das WAGO-I/O-SYSTEM 750 benötigt zum Betrieb eine 24V-Gleichspannung (Systemversorgung). Hinweis Empfehlung Eine stabile Netzversorgung kann nicht immer und überall vorausgesetzt...

  • Seite 38: Erdung

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 19.16.38 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Er dung @ 3\mod_1231246555687_6.doc x @ 25800 @ 23443 @ 1 Erdung 3.7.1 Erdung der Tragschiene 3.7.1.1 Rahmenaufbau Beim Rahmenaufbau ist die Tragschiene mit dem elektrisch leitenden Schrankrahmen bzw.

  • Seite 39: Funktionserde

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-852 ETHERNET ECO Controller 3.7.2 Funktionserde Die Funktionserde erhöht die Störfestigkeit gegenüber elektromagnetischen Einflüssen. Einige Komponenten des I/O-Systems besitzen einen Tragschienenkontakt, der elektromagnetische Störungen zur Tragschiene ableitet. Abbildung 16: Tragschienenkontakt (Beispiel) GEFAHR Auf ausreichende Erdung achten! Achten Sie auf den einwandfreien Kontakt zwischen dem Tragschienenkontakt und der Tragschiene.

  • Seite 40: Schirmung

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 19.16.40 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Schir mung @ 3\mod_1231251994828_6.doc x @ 25811 @ 23333 @ 1 Schirmung 3.8.1 Allgemein Der Einsatz geschirmter Kabel verringert elektromagnetische Einflüsse und erhöht damit die Signalqualität. Messfehler, Datenübertragungsfehler und Störungen durch Überspannung können vermieden werden.

  • Seite 41: Geschirmte Signalleitungen

    Signalleitungen. Nur so ist gewährleistet, dass die für das jeweilige Gerät angegebene Genauigkeit und Störfestigkeit auch bei Vorliegen von Störungen, die auf das Signalkabel einwirkenden, erreicht werden. Bei einigen WAGO-Geräten können Sie den Leitungsschirm direkt anklemmen. Bei allen anderen verwenden Sie das WAGO-Schirmanschlusssystem. 3.8.4 WAGO-Schirmanschlusssystem Das WAGO-Schirmanschlusssystem, Serie 790, besteht aus Schirmklemmbügeln,...

  • Seite 42: Gerätebeschreibung

    Pos : 22.4 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/F eldbus koppl er/-c ontroller/Einl eitender Text/D as l okale Prozes sabbild wird in ei nen Ein- u. A.. ( 330,341/2/6,829,830,841,842,871,872,878,881,882) @ 6\mod_1255502296859_6.doc x @ 42664 @ @ 1...
  • Seite 43 Pos : 22.14 /Serie 750 ( WAGO-I/O-SYST EM)/Gerätebeschr eibung/Ei nleitung/Fel dbus koppl er/-contr oller/Einl eitender T ext/D er Anwender kann Clients und Ser ver über ei ne int Soc ket- API ( 829,830,841,842,871,872,873,881,882) @ 6\mod_1255509705625_6.doc...
  • Seite 44 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Information Kompatibilität mit der IEC-61131-3-Programmiersoftware! Die Kompatibilität zwischen Ihrem Feldbuscontroller und der verwendeten IEC-61131-3-Programmiersoftware ist abhängig von der Firmware-Version des Feldbuscontrollers und der Version der Programmiersoftware. Eine Referenzliste empfohlener Kombinationen finden Sie auf der Internetseite www.wago.com.

  • Seite 45: Ansicht

    Ansicht Pos : 26.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Fel dbus koppl er/-contr oller/Leg ende/Ansic ht - allg. Einl eitung für ETHERN ET-EC O-Koppl er (352) @ 7\mod_1266336138443_6.doc x @ 50861 @ @ 1 Die Ansicht zeigt die verschiedenen Einheiten des Gerätes: •...
  • Seite 46 Pos : 26.4 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Fel dbus koppl er/-contr oller/Leg ende/Ansic ht - Legende zur Ansicht ETHERN ET ( 750-880,881,882) - T abell enkopf und Nr : 1 @ 7\mod_1266415064861_6.doc...

  • Seite 47: Anschlüsse

    Anschlüsse Pos : 29 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Schematisc he Sc haltbil der/Fel dbus koppl er/-contr oller/Ger äteei nspeis ung - Ü berschrift 3 und Einl eitung 750-0xxx @ 5\mod_1245074097866_6.doc x @ 35347 @ 3 @ 1 4.2.1...

  • Seite 48: Feldbusanschluss

    Feldbusanschluss Pos : 32.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansc hl üsse/F eldbus koppler/-c ontroller/Ansc hluss Fel dbus über z wei RJ-45-Stec kver binder mit 2-Port-Switc h - Einl eitung (829,871,880,881,884) @ 5\mod_1245072520747_6.doc x @ 35331 @ @ 1 Der Anschluss an die ETHERNET-basierenden Feldbusse erfolgt über zwei RJ-...

  • Seite 49: Anzeigeelemente

    Farbe Bedeutung Pos : 36.4 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Anz eigeelemente/Fel dbus koppl er/-contr oller/Legende/Anz eigeelemente - F eldbus status ETHERN ET-basi ert, spezifisc her Tabellenteil 'LIN K ACT1,2' @ 5\mod_1253106696993_6.doc x @ 41691 @ @ 1 LINK grün...

  • Seite 50: Bedienelemente

    Pos : 39.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/Ser vic e-Sc hnitts tell e - Ü bersc hrift 3, und allgemei ne Ei nleitung @ 4\mod_1239105167430_6.doc x @ 30219 @ 3 @ 1...

  • Seite 51: Betriebsartenschalter

    Pos : 41.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/Hi nweis : D efini eren der Ausgänge für ei nen Programm-Stopp! (für Betriebsartensc halter mit WBM) @ 4\mod_1240571895008_6.doc x @ 31295 @ @ 1...
  • Seite 52 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Hinweis Bei Software-Start/-Stopp Betriebsartenschalterstellung unerheblich! Die Stellung des Betriebsartenschalters ist für das Starten und Stoppen der PFC-Applikation aus WAGO-I/O-PRO heraus unerheblich. Je nachdem, in welcher der drei statischen Positionen „Oben“, „Mitte“ oder „Unten“ sich der Schalter bei einem PowerOn oder einem Hard- oder Software-...

  • Seite 53: Adresswahlschalter

    Pos : 43.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/DIP-Sc halter-Bild ( 8 ... 1 von oben nac h unten) Bilduntersc hrift: Adr ess wahlsc halter @ 4\mod_1239180034696_6.doc x @ 30363 @ @ 1...

  • Seite 54: Technische Daten

    Pos : 45 /All e Seri en (Allgemei ne Module)/Ü berschriften/N eue Ü berschriften/Ebene 2T ec hnis che D aten - Ü bersc hrift 2 @ 3\mod_1232967587687_6.doc x @ 26923 @ 2 @ 1 Technische Daten Pos : 46.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/F el dbus koppl er/-contr oller/T ec hnisc he D aten 750- 0852 @ 15\mod_1366805116551_6.doc x @ 117947 @ 3333333 @ 1 4.5.1 Gerätedaten...

  • Seite 55: Schutzart

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-852 ETHERNET ECO Controller 4.5.4 Schutzart Tabelle 20: Technische Daten - Schutzart Schutzart IP 20 4.5.5 Versorgung Tabelle 21: Technische Daten – Versorgung Spannungsversorgung DC 24 V (-25 % ... +30 %) Eingangstrom 300 mA bei 24 V max.

  • Seite 56: Anschlusstechnik

    Anschlusstechnik Pos : 46.2.2 /Serie 750 (WAGO-I/O-SYST EM)/Gerätebesc hrei bung/T echnisc he Daten/Anschl uss tec hni k/T ec hnisc he D aten Verdr ahtungsebene Pus h-in CC - 0,08 bis 1,5mm2 @ 17\mod_1380124769795_6.doc x @ 132808 @ @ 1 Pos : 17.28.2 /Serie 750 ( WAGO-I/O- SYST EM)/Gerätebeschr eibung/Tec hnische D aten/Ansc hl usstec hni k/Technisc he Daten Ver drahtungs ebene CC S - 0,08 bis 1,5mm2 @ 17\mod_1380124769795_6.doc x @ 132808 @ @ 1 Tabelle 24: Technische Daten –...

  • Seite 57: Mechanische Festigkeit

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-852 ETHERNET ECO Controller 4.5.10 Mechanische Festigkeit Tabelle 28: Technische Daten – Mechanische Festigkeit Vibrationsfestigkeit gem. IEC 60068-2-6 Anmerkung zur Schwingungsprüfung: a) Schwingungsart: Frequenzdurchläufe mit einer Änderungsgeschwindigkeit von 1 Oktave/Minute 10 Hz ≤ f < 57 Hz, Amplitude 0,075 mm konstant , 57 Hz ≤...

  • Seite 58: Zulassungen

     WAGO-I/O-SYSTEM 750 Systembeschreibung. Pos : 50 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Z ulass ungen/Allgemei n/Z ulass ungen F Bkoppler/-c ontroller 750- xxxx Allgemei n, ohne Vari antenang abe - Einl eitung @ 5\mod_1245241119092_6.doc x @ 35492 @ @ 1 Folgende Zulassungen wurden für den Feldbuskoppler/-controller 750-852 erteilt:...

  • Seite 59: Normen Und Richtlinien

    Normen und Richtlinien Pos : 61 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/N ormen und Ric htlini en/EM V-Nor men FBkoppl er/-c ontr oller 750- xxxx, ohne Vari antenangabe - Einl eitung @ 5\mod_1245244309850_6.doc x @ 35511 @ @ 1 Der Feldbuskoppler/-controller 750-852 erfüllt folgende EMV-Normen:...

  • Seite 60: Montieren

    Pos : 67 /All e Seri en (Allgemei ne Module)/Ü berschriften/N eue Ü berschriften/Ebene 1M ontier en - Übersc hrift 1 @ 3\mod_1225446744750_6.doc x @ 24898 @ 1 @ 1 Montieren Pos : 68.1 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/Einbaul age @ 3\mod_1225446818312_6.doc x @ 24901 @ 2 @ 1 Einbaulage Neben dem horizontalen und vertikalen Einbau sind alle anderen Einbaulagen erlaubt.
  • Seite 61 WAGO-I/O-SYSTEM 750 Montieren 750-852 ETHERNET ECO Controller Hinweis Gesamtausdehnung mit Kopplerklemme zur Klemmenbusverlängerung erhöhen! Mit der Busklemme 750-628 (Kopplerklemme zur Klemmenbusverlängerung) können Sie die Gesamtausdehnung eines Feldbusknotens erhöhen. Bei einem solchen Aufbau stecken Sie nach der letzten Busklemme eines Klemmenblocks eine Busklemme 750-627 (Endklemme zur Klemmenbusverlängerung.

  • Seite 62: Montage Auf Tragschiene

    Montieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 68.4 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/M ontage auf Tr agschi ene @ 3\mod_1225447227234_6.doc x @ 24904 @ 233 @ 1 Montage auf Tragschiene 5.3.1 Tragschieneneigenschaften Alle Komponenten des Systems können direkt auf eine Tragschiene gemäß...

  • Seite 63: Wago-Tragschienen

    35 × 15; 2,3 mm Kupfer; ungelocht 210-196 35 × 8,2; 1,6 mm Aluminium; ungelocht Pos : 68.5 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/Abstände @ 3\mod_1225448283750_6.doc x @ 24918 @ 2 @ 1 Abstände Für den gesamten Feldbusknoten sind Abstände zu benachbarten Komponenten, Kabelkanälen und Gehäuse-/Rahmenwänden einzuhalten.

  • Seite 64: Montagereihenfolge

    Sie Busklemmen daher ausschließlich von rechts und von oben. Pos : 68.10 /Serie 750 ( WAGO-I/O-SYST EM)/Wichtig e Erl äuter ung en/Sic her hei ts- und s onstige Hinweise/Hinweis/Hi nweis : Bus absc hluss nic ht vergessen! @ 6\mod_1256194225557_6.doc x @ 43430 @ @ 1...

  • Seite 65: Geräte Einfügen Und Entfernen

    Montieren 750-852 ETHERNET ECO Controller Pos : 68.12 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Ger äte ei nfügen und entfernen - Ü bersc hrift 2 @ 3\mod_1231768483250_6.doc x @ 25948 @ 2 @ 1 Geräte einfügen und entfernen Pos : 68.13 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/Wichtige Erläuterungen/Sic herheits hinweise/Achtung/Ac htung: Ar bei ten an Geräten nur spannungsfrei durchführen! @ 6\mod_1256193963573_6.doc x @ 43424 @ @ 1 ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen!

  • Seite 66: Feldbuskoppler/-Controller Einfügen

    Verbindungen der Datenkontakte und (soweit vorhanden) der Leistungskontakte zur gegebenenfalls nachfolgenden Busklemme hergestellt. Pos : 68.16 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Verrieg elung - Bil d (EC O - neues Gehäus e) @ 8\mod_1279175885830_6.doc x @ 59998 @ @ 1 Abbildung 28: Verriegelung Pos : 68.17 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/F eldbus koppler/-c ontroll er entfer nen @ 4\mod_1239169358453_6.doc x @ 30329 @ 3 @ 1...

  • Seite 67: Busklemme Einfügen

    WAGO-I/O-SYSTEM 750 Montieren 750-852 ETHERNET ECO Controller Pos : 68.19 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Bus kl emme einfügen @ 3\mod_1231769726703_6.doc x @ 25987 @ 3 @ 1 5.6.3 Busklemme einfügen Positionieren Sie die Busklemme so, dass Nut und Feder zum Feldbuskoppler/-controller oder zur vorhergehenden und gegebenenfalls zur nachfolgenden Busklemme verbunden sind.

  • Seite 68: Busklemme Entfernen

    Montieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 68.21 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Bus kl emme entfer nen @ 4\mod_1239169375203_6.doc x @ 30333 @ 3 @ 1 5.6.4 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verbund.

  • Seite 69: Geräte Anschließen

    Goldfederkontakte. Pos : 71.4 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Achtung/Achtung: ESD - Auf g ute Erdung der U mgebung ac hten! @ 7\mod_1266318538667_6.doc x @ 50696 @ @ 1 Auf gute Erdung der Umgebung achten! Die Geräte sind mit elektronischen Bauelementen bestückt, die bei...

  • Seite 70: Leistungskontakte/Feldversorgung

    Abbildung 33: Beispiele für die Anordnung von Leistungskontakten Pos : 71.9 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Hinweis/Hi nweis: F eldbus knoten mit s mar tDESIGN ER konfiguri eren und überpr üfen @ 6\mod_1256193439792_6.doc x @ 43418 @ @ 1 Hinweis Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen...

  • Seite 71: Leiter An Cage Clamp ® Anschließen

    Geräte anschließen 750-852 ETHERNET ECO Controller Pos : 71.11 /Serie 750 ( WAGO-I/O-SYST EM)/Ansc hließ en/Leiter an CAGE CLAMP ansc hließ en (allgemein) - Ü berschrift 2 und T ext @ 3\mod_1225448660171_6.doc x @ 24926 @ 2 @ 1 ®...

  • Seite 72: Funktionsbeschreibung

    7.1.1 Anlauf des Feldbuscontrollers Pos : 75.2 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Betriebss ystem/Hinweis: Betriebs artens chalter darf sich nic ht i n der unteren Stellung befi nden! @ 17\mod_1383727204961_6.doc x @ 136739 @ @ 1 Hinweis Betriebsartenschalter darf sich nicht in der unteren Stellung befinden!
  • Seite 73 Ablauf einer Zeit zu warten. Pos : 77 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Betriebss ystem/Betri ebs s ystem C ontroller - Diagramm ( 32- Bit, mit Files ystem) @ 9\mod_1283256364139_6.doc x @ 64400 @ @ 1 Abbildung 35: Anlauf des Feldbuscontrollers Pos : 78 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 74: Prozessdatenaufbau

    Pos : 80.6 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Prozes sabbild/F ür das lokal e Pr oz ess abbild, Daten abhängig von der R eihenfolg e ihr er Positi on (Contr oller) @ 6\mod_1256034703953_6.doc x @ 43156 @ @ 1...
  • Seite 75 Pos : 80.13 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Proz ess abbild/Informati on: D as fel dbuss pezifisc he Pr ozessabbild is t ... ( 750-841, 842, 843, 871, 880, 881,882,889) @ 6\mod_1256131415906_6.doc x @ 43386 @ @ 1...

  • Seite 76: Beispiel Für Ein Eingangsprozessabbild

    750-852 ETHERNET ECO Controller Pos : 80.15 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Proz ess abbild/Beis piel für ein Ei ngangspr ozessabbild- Beis piel für ei n Ausg angs proz ess abbil d @ 6\mod_1256040947968_6.doc x @ 43186 @ 33 @ 1 7.2.2...

  • Seite 77: Beispiel Für Ein Ausgangsprozessabbild

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-852 ETHERNET ECO Controller 7.2.3 Beispiel für ein Ausgangsprozessabbild Als Beispiel für das Prozessabbild mit Ausgangsklemmendaten besteht die folgende Konfiguration aus 2 digitalen und 4 analogen Ausgängen. Das Ausgangsdaten Prozessabbild besteht aus 4 Worten für die analogen und einem Wort für die digitalen Ausgänge, also insgesamt aus 5 Worten.

  • Seite 78: Prozessdaten Modbus/Tcp Und Ethernet/Ip

    Pos : 80.18 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Proz ess abbild/Pr oz ess abbild wortweis e aufg ebaut ( mit word- alignment) ( 750- 841) (MOD BUS und Ethernet/IP) @ 6\mod_1256032355828_6.doc x @ 43117 @ @ 1 Bei dem Feldbuscontroller mit MODBUS und EtherNet/IP wird das Prozessabbild wortweise aufgebaut (mit word-alignment).

  • Seite 79: Datenaustausch

    Pos : 83.1 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Datenaus tausc h/D atenaustaus ch - Ei nleitung Teil 1 ( 750-841, - 871, -880, -881, - 882, -885 ) - mit Ether net/IP @ 6\mod_1256044434515_6.doc...
  • Seite 80 Pos : 83.7 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Datenaus tausc h/D atenaustaus ch - Der Zugriff des F eldbusc ontrollers auf di e D aten erfolgt mit Hilfe eines IEC- 611... @ 6\mod_1256044879953_6.doc x @ 43226 @ @ 1...

  • Seite 81: Speicherbereiche

    Pos : 83.11 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Speicherbereic he MOD BUS/Speicherbereic he MOD BU S - Im Ansc hluss an di e Bus kl emmendaten Wort 1276...1531 ( 750-841) @ 6\mod_1256133822562_6.doc...
  • Seite 82 Pos : 83.14 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Speicherbereic he MOD BUS/Speicherbereic he MOD BU S - Er kl ärung D atens peicher, Progrspeic her, Remanents peicher (852) @ 15\mod_1367304981489_6.doc x @ 118197 @ @ 1 In dem Controller sind darüber hinaus weitere Speicherbereiche vorhanden, auf...
  • Seite 83 Die Aufteilung des NOVRAM-Remanentspeichers ist variabel (siehe nachfolgenden Hinweis). Hinweis NOVRAM-Speicheraufteilung in WAGO-I/O-PRO änderbar! Die Aufteilung des NOVRAM ist in der Programmiersoftware WAGO-I/O- PRO/Register „Ressourcen“/Dialogfenster „Zielsystem Einstellungen“ bei Bedarf veränderbar. Die Startadresse für den Merker-Bereich ist dabei fest adressiert. Die Bereichsgrößen und die Startadresse des Retain-Speichers sind variabel.

  • Seite 84: Adressierung

    Adressierung Pos : 83.17 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Adres sier ung/Adr essi erung - Ei nleitung (Controll er) @ 6\mod_1256047921109_6.doc x @ 43258 @ @ 1 Ein- und Ausgänge der Busklemmen an einem Feldbuscontroller werden intern adressiert, sobald sie in Betrieb genommen werden.

  • Seite 85: Adressierung Der Busklemmen

    Funktionsbeschreibung 750-852 ETHERNET ECO Controller Pos : 83.19 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Adres sier ung/Adr essi erung - Adres sierung der Bus klemmen @ 7\mod_1265981710444_6.doc x @ 50595 @ 4 @ 1 7.3.2.1 Adressierung der Busklemmen Bei der Adressierung werden zunächst die komplexen Busklemmen (Bus-...

  • Seite 86: 750-852 Ethernet Eco Controller

    Pos : 83.23 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Adres sier ung/Adr essi erung - IEC-Adr essr äume i m Ü berblic k (T eil 2, wenn Ether net/IP) ( 750-841) @ 6\mod_1256049433687_6.doc...

  • Seite 87: Absolute Adressierung

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-852 ETHERNET ECO Controller Pos : 83.26 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Adres sier ung/Adr essi erung - Abs olute Adressi erung @ 6\mod_1256049674828_6.doc x @ 43302 @ 4 @ 1 7.3.2.3 Absolute Adressierung...
  • Seite 88 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Adressen berechnen (in Abhängigkeit von der Wortadresse): Bit-Adresse: Wortadresse .0 bis .15 Byte-Adresse: 1. Byte: 2 x Wortadresse 2. Byte: 2 x Wortadresse + 1 DWord-Adresse: Wortadresse (gerade Zahl) / 2 bzw. Wortadresse (ungerade Zahl) / 2, abgerundet Pos : 83.28 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 89: Datenaustausch Modbus/Tcp-Master Und Busklemmen

    Funktionsbeschreibung 750-852 ETHERNET ECO Controller Pos : 83.29 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Datenaus tausc h - D atenaustausc h MOD BUS/TCP-M aster und Bus klemmen @ 6\mod_1256049861734_6.doc x @ 43308 @ 3 @ 1 7.3.3 Datenaustausch MODBUS/TCP-Master und Busklemmen Der Datenaustausch zwischen MODBUS/TCP-Master und den Busklemmen erfolgt über die in dem Feldbuskoppler/-controller implementierten MODBUS-...
  • Seite 90 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Abbildung 40: Datenaustausch zwischen MODBUS-Master und Busklemmen Ab Adresse 0x1000 liegen die Registerfunktionen. Diese sind analog mit den implementierten MODBUS-Funktionscodes (read/write) ansprechbar. Anstatt der Adresse eines Klemmenkanals wird dazu die jeweilige Registeradresse angegeben.

  • Seite 91: Datenaustausch Ethernet/Ip-Master Und Busklemmen

    Funktionsbeschreibung 750-852 ETHERNET ECO Controller Pos : 83.31 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Datenaus tausc h - D atenaustausc h EtherNet/IP-Mas ter und Bus kl emmen @ 6\mod_1256050145625_6.doc x @ 43320 @ 3 @ 1 7.3.4 Datenaustausch EtherNet/IP-Master und Busklemmen Der Datenaustausch zwischen EtherNet/IP-Master und den Busklemmen ist objektorientiert.

  • Seite 92: Datenaustausch Sps-Funktionalität (Cpu) Und Busklemmen

    750-852 ETHERNET ECO Controller Pos : 83.33 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Datenaus tausc h - D atenaustausc h SPS-Funkti onalität (C PU) und Bus kl emmen @ 6\mod_1256049896812_6.doc x @ 43311 @ 3 @ 1 7.3.5 Datenaustausch SPS-Funktionalität (CPU) und...

  • Seite 93: Datenaustausch Master Und Sps-Funktionalität (Cpu)

    Funktionsbeschreibung 750-852 ETHERNET ECO Controller Pos : 83.35 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Datenaus tausc h - D atenaustausc h Master und SPS-Funkti onalität (C PU) @ 6\mod_1256049969000_6.doc x @ 43314 @ 3 @ 1 7.3.6 Datenaustausch Master und SPS-Funktionalität (CPU) Der Feldbusmaster und die SPS-Funktionalität (CPU) des Feldbuscontrollers...
  • Seite 94 IEC-61131-Adressierung finden Sie in dem Kapitel „MODBUS-Register- Mapping“. Pos : 83.37 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/D atenaustausch/Datenaus tausc h - Anwendungsbeispi el, Adressi erungsbeis piel für einen F eldbus knoten @ 6\mod_1255937031906_6.doc x @ 43040 @ 3 @ 1 Handbuch...

  • Seite 95: Anwendungsbeispiel

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-852 ETHERNET ECO Controller 7.3.7 Anwendungsbeispiel Abbildung 42: Adressierungsbeispiel für einen Feldbusknoten Pos : 84 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...

  • Seite 96: In Betrieb Nehmen

    Pos : 86.2 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/Fel dbus knoten i n Betrieb nehmen/Einl eitung - Hi nweis: Exempl arisches Beispi el, 2 erfor derliche Ar bei tssc hritte (Koppl er/Contr oller) @ 7\mod_1275300634223_6.doc...

  • Seite 97: Pc Und Feldbusknoten Anschließen

    Pos : 86.17 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/F eldbus knoten i n Betri eb nehmen/Einl eitung - Listenpunkt - IP-Adres se mit einem BootP-Ser ver vergeben ( allgemei n) @ 6\mod_1265020748984_6.doc x @ 49088 @ @ 1...

  • Seite 98: Ip-Adresse Mit Dem Adresswahlschalter Vergeben

    Pos : 86.19.1 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/IP-Adres se mi t dem Adress wahlsc halter vergeben - Ü bers chrift 3 @ 5\mod_1243949279644_6.doc x @ 34678 @ 3 @ 1...

  • Seite 99: Abbildung 43: Adresswahlschalter, Hier Z. B. Einstellung Des Wertes „50" (2 1 + 2 4 + 2 5 )

    WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-852 ETHERNET ECO Controller Stellen Sie die Bits der Reihe nach mit den 8 Adressschaltern ein. Beginnen Sie mit Adressschalter 1 zur Einstellung von Bit 0 (LSB) und enden Sie bei Adressschalter 8 mit Bit 7 (MSB).

  • Seite 100: Ip-Adresse Mit Dhcp Vergeben

    Pos : 86.21.3 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Hinweis: F ür akti ve Softwar e-Konfig urati on, Adr ess wahlsc halter auf 255 stellen! (DHCP) @ 5\mod_1244202728786_6.doc...

  • Seite 101: Ip-Adresse Dauerhaft Durch Option „Use Ip From Eeprom

    über WAGO-ETHERNET-Settings. Pos : 86.21.5 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/DHC P muss akti vi ert s ein, Automatisc he IP-Vergabe durch DHCP @ 5\mod_1244202995679_6.doc x @ 35012 @ @ 1 Hinweis DHCP auf den Web-Seiten oder über WAGO-ETHERNET-Settings...
  • Seite 102 Pos : 86.21.13 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Untergruppen/Wähl en Si e di e Option " us e IP fr om EEPROM" -DHC P deakti vi eren @ 22\mod_1430986790258_6.doc...

  • Seite 103: Ip-Adresse Mit Wago-Ethernet-Settings Vergeben

    Pos : 86.23.3 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Z ur Datenkommuni kation können Kommuni kati ons kabel oder WAGO-F unkadapter ver wendet werden. @ 5\mod_1243599181347_6.doc x @ 34621 @ @ 1...
  • Seite 104 Pos : 86.23.11 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/IP- Adr ess e mit ETH ERNET- Setti ngs verg eben, Schritt 9 bis 10 IP übernehmen, WBM öffnen @ 5\mod_1244199645897_6.doc...

  • Seite 105: Ip-Adresse Über Ein Sps-Programm Vergeben

    750-852 ETHERNET ECO Controller Pos : 86.25.1 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/IP-Adres se mi t einem BootP-Ser ver vergeben und über SPS (Controll er) @ 6\mod_1265022423859_6.doc x @ 49091 @ 33 @ 1 8.2.4...

  • Seite 106: Mac-Id Ermitteln

    Pos : 86.25.6 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Infor mation: Sie er halten den „ WAGO- BootP-Ser ver 759- 315“ kos tenlos auf... @ 9\mod_1281681258507_6.doc x @ 63553 @ @ 1...
  • Seite 107 I/O-LED grün auf, ist der Feldbuscontroller betriebsbereit. Pos : 86.25.14 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Hoc hl auf und LEDs - F ehl er allgemein, Hi nweis : Sig nalisi erung/Blinkcode-Aus w. @ 4\mod_1243594306433_6.doc x @ 34506 @ @ 1 Tritt während des Hochlaufens ein Fehler auf, der mittels I/O-LED durch rotes...

  • Seite 108: Ip-Adresse Ermitteln

    750-852 ETHERNET ECO Controller Pos : 86.25.17 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/IP- Adr ess e ermi tteln ( BootP) Ü bersc hrift 4 @ 6\mod_1264497894131_6.doc x @ 48699 @ 4 @ 1 8.2.5.2 IP-Adresse ermitteln Pos : 86.25.18 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/IP- Adr ess e ermi tteln ( BootP) Bes chr eibung @ 5\mod_1244023774169_6.doc x @ 34781 @ @ 1...

  • Seite 109: Ip-Adresse Vergeben

    IP-Adresse dauerhaft durch Option „use IP from EEPROM“ Pos : 86.25.21 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Bei akti vi ertem BootP- Protokoll er wartet der Contr oller die permanente Anwes enheit (C ontroller) @ 4\mod_1239104652546_6.doc x @ 30191 @ @ 1 Bei aktiviertem BootP-Protokoll erwartet der Feldbuscontroller die permanente Anwesenheit eines BootP-Servers.
  • Seite 110 Pos : 86.25.28 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Untergruppen/Wähl en Si e di e Option " us e IP fr om EEPROM" - BootP deakti vieren @ 22\mod_1430745863672_6.doc x @ 181686 @ @ 1...

  • Seite 111: Gründe Für Eine Fehlgeschlagene Ip-Adressvergabe

    750-852 ETHERNET ECO Controller Pos : 86.25.31 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Gründe für ei ne fehlg esc hlagene IP-Adress vergabe (bei BootP) (Contr oller) @ 4\mod_1239098186078_6.doc x @ 30139 @ 4 @ 1 8.2.5.5...

  • Seite 112: Funktion Des Feldbusknotens Testen

    Pos : 86.27.5 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/H ochl auf und LEDs - F ehler allgemei n, Hi nweis: Signalisierung/Bli nkc ode-Aus w. @ 4\mod_1243594306433_6.doc...
  • Seite 113 WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-852 ETHERNET ECO Controller (Timeout)“ erscheint, vergleichen Sie Ihre Eingaben nochmals mit der zugewiesenen IP-Adresse. Bei erfolgreichem Test schließen Sie die DOS-Eingabeaufforderung. Der Feldbusknoten ist jetzt für die Kommunikation vorbereitet. Pos : 86.28 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...

  • Seite 114: Flash-Dateisystem Vorbereiten

    Pos : 86.29.3 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Hinweis: Kommuni kati ons kabel 750-920 nic ht unter Spannung s tec ken! (Koppler) @ 4\mod_1239172916562_6.doc x @ 30341 @ @ 1...
  • Seite 115 WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-852 ETHERNET ECO Controller Um das Dateisystem zu formatieren und nachfolgend die Webseiten in das Flash-Dateisystem zu extrahieren, wählen Sie in der oberen Menüleiste die Schaltfläche Dateisystem zurücksetzen. Das Formatieren und Extrahieren ist beendet, sobald im unteren Statusfenster „Zurücksetzen des Dateisystems erfolgreich“...

  • Seite 116: Uhrzeit Und Datum Einstellen

    Pos : 86.31.5 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/H ochl auf und LEDs - F ehler allgemei n, Hi nweis: Signalisierung/Bli nkc ode-Aus w. @ 4\mod_1243594306433_6.doc...

  • Seite 117: Abbildung 45: Ethernet-Settings-Beispiel Für Die Zeitsynchronisation

    Pos : 86.31.7 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Systemz eit s ync hronisier en - WBM starten, WBM Cl oc k Scr eenbsp., Eins tell ung en, Schritte 1- 5 @ 15\mod_1368688326921_6.doc...
  • Seite 118 Pos : 86.31.8 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/IP-Adres se über das Web- based M anagement-System vergeben - Sc hritte 6- 7 SUBM IT, N eustart @ 5\mod_1244125431662_6.doc...

  • Seite 119: Werkseinstellungen Wiederherstellen

    Pos : 86.33.5 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Wer ksei nstellungen wi ederherstellen - ETHERN ET-Settings s tarten,D efault,Conti nue, Neust Schritte 4-5 @ 5\mod_1244645750981_6.doc x @ 35275 @ @ 1...

  • Seite 120: Pfc Mit Wago-I/O-Pro Programmieren

    750-852 ETHERNET ECO Controller Pos : 88.1 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/In WAGO-I/O-PR O programmi eren/PFC mit WAGO-I/O-PRO pr ogrammier en - Übersc hrift 1, mit Bes chr eibung T eil 1 @ 4\mod_1240896463296_6.doc x @ 31478 @ 1 @ 1 PFC mit WAGO-I/O-PRO programmieren Durch die IEC-61131-3-Programmierung kann das Gerät ETHERNET ECO...

  • Seite 121: Abbildung 47: Anmeldung Im Plc-Browser

    Abbildung 47: Anmeldung im PLC-Browser Pos : 88.6 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/In WAGO-I/O-PR O programmi eren/PFC mit WAGO-I/O-PRO pr ogrammier en - Bes chr eibung T eil 2 @ 9\mod_1282112143230_6.doc x @ 63801 @ @ 1 Die Beschreibung der Programmierung mit WAGO-I/O-PRO ist nicht Bestandteil dieses Handbuchs.

  • Seite 122: Abbildung 48: Dialogfenster Zielsystemeinstellungen

    Pos : 88.7 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/In WAGO-I/O-PR O programmi eren/Dial ogfens ter Zi els ys temeins tell ung en aus wähl en – Bil d Aus wahlliste (750- xxx) @ 13\mod_1352725111339_6.doc x @ 105891 @ @ 1...

  • Seite 123: Feldbuscontroller Mit Dem I/O-Konfigurator Konfigurieren

    750-852 ETHERNET ECO Controller Pos : 88.14 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Fel dbusc ontroll er mit dem I/O-Konfigurator konfiguri eren @ 4\mod_1240907399109_6.doc x @ 31615 @ 2 @ 1 Feldbuscontroller mit dem I/O-Konfigurator...
  • Seite 124 Hierbei haben Sie in der Spalte „PA-Zuordnung“ folgende Auswahl: Pos : 88.17 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Zugriffs berec htigung - PLC , PLC ( Standardeins tell ung) - Z ugriff vom PFC aus @ 4\mod_1240910818906_6.doc x @ 31648 @ @ 1 •...
  • Seite 125 750-852 ETHERNET ECO Controller Information Weitere Information Eine detaillierte Beschreibung zur Bedienung der Software WAGO-I/O- PRO und des I/O-Konfigurators finden Sie auch in der Online-Hilfe zur WAGO-I/O-PRO. Pos : 88.24 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...

  • Seite 126: Feldbuscontroller Mit Der Datei „Ea-Config.xml" Konfigurieren

    Pos : 88.28 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Mit der D atei EA-c onfig.xml konfigurieren - Zugriff ändern, PLC durch FB1 oder F B2 ers etzen @ 4\mod_1240919066718_6.doc x @ 31772 @ @ 1...
  • Seite 127 </Module> Pos : 88.29 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Mit der D atei EA-c onfig.xml konfigurieren - Zeil en hi nzufüg en @ 4\mod_1240920351781_6.doc x @ 31798 @ @ 1 Um weitere Busklemmen hinzuzufügen, ergänzen Sie unter der vierten Zeile für jede einzelne Ihrer montierten Busklemmen eine neue Zeile in...

  • Seite 128: Ethernet-Bibliotheken Für Wago-I/O-Pro

    Pos : 88.33 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/ETH ERNET-Bibli otheken für WAGO- I/O- PRO - Infor mati on: Besc hrei bung Baustei ne, Ver wei s Handbuc h @ 9\mod_1282203119147_6.doc...

  • Seite 129: Einschränkungen Im Funktionsumfang

    Pos : 88.37 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Ei nsc hränkungen i m Funkti onsumfang - Dateis ystem alle M B - T ext (750- 852) @ 15\mod_1367834186474_6.doc x @ 118716 @ @ 1...
  • Seite 130 • Klasse 0x64 Pos : 88.45 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Ei nsc hränkungen i m Funkti onsumfang - Hinweis EEPROM Teil 5 ( alle Ethernet-Koppl er/-Contr oller) @ 7\mod_1271316819859_6.doc x @ 55130 @ @ 1 •...

  • Seite 131: Generelle Hinweise Zu Den Iec-Tasks

    750-852 ETHERNET ECO Controller Pos : 88.47 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Generell e Hi nweis e z u den IEC-T as ks @ 4\mod_1240925127250_6.doc x @ 31826 @ 2 @ 1 Generelle Hinweise zu den IEC-Tasks...

  • Seite 132: Abbildung 50: Watchdog-Laufzeit Kleiner Als Tasklaufzeit

    PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Für zyklische Tasks mit aktiviertem Watchdog zur Zykluszeitüberwachung gilt: Hinweis Hinweise zur Einstellung des Watchdogs! Für jede angelegte Task kann ein Watchdog aktiviert werden, der die Abarbeitungszeit der jeweiligen Task überwacht.

  • Seite 133: Ablaufschema Einer Iec-Task

    Pos : 88.53 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Die wic htigsten T as k-Pri oritäten i m Ü ber blic k - Ü berschrift 3 @ 4\mod_1240984052500_6.doc x @ 31951 @ 3 @ 1...
  • Seite 134 Von daher eignet sich diese Task besonders, um zeitintensive und zeitunkritische Aufgaben durchzuführen. Pos : 88.57 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Hinweis: M axi male Anzahl an IEC-Tas ks 30- 2 (88x, 849, 889) @ 18\mod_1391695835529_6.doc x @ 144627 @ @ 1 Hinweis...

  • Seite 135: Systemereignisse

    PFC mit WAGO-I/O-PRO programmieren 750-852 ETHERNET ECO Controller Pos : 88.60 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Sys temereig nisse @ 4\mod_1241096393312_6.doc x @ 32135 @ 23 @ 1 Systemereignisse Anstelle einer Task kann auch ein Systemereignis (Event) einen Projektbaustein zur Abarbeitung aufrufen.
  • Seite 136 PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Hinweis Ausschließlich Globale Variablen und Funktionen (Fun) verwenden! Beachten Sie, dass der Aufruf von Funktionsblöcken (FB) wie z.B. Timer- Bausteine oder der Aufruf von blockierenden Funktionen wie Fileoperationen zu einem Fehlverhalten des Systems führen kann.

  • Seite 137: Iec-Programm Auf Den Feldbuscontroller Übertragen

    Bootprojektes können Sie die Applikation wieder starten. Pos : 88.63 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/IEC- Programm auf den Contr oller übertrag en - Hinweis: Handli ng persistenter Daten beei nflusst den @ 9\mod_1282205726124_6.doc x @ 64010 @ @ 1...

  • Seite 138: Applikation Mittels Serieller Service-Schnittstelle Übertragen

    Der Feldbuscontroller muss dazu spannungsfrei sein! Pos : 88.68 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Appli kati on mittels s erieller Ser vice- Schnittstelle übertr agen ( mit Betriebsar tensc hal ter) @ 17\mod_1384783516200_6.doc x @ 137539 @ @ 1 Kontrollieren Sie, ob sich der Betriebsartenschalter in der mittleren oder in der oberen Stellung befindet.

  • Seite 139: Abbildung 53: Dialogfenster „Kommunikationsparameter", Erstellen Einer Neuen Verbindung

    Pos : 88.70 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Hinweis: Z ur Programmi erung des F el dbusc ontroll ers mit Admi nistr ator kennwort anmel den! (Einl oggen) @ 14\mod_1361179815290_6.doc...

  • Seite 140: Abbildung 54: Anmeldung Für Programmierzugriff

    Abbildung 54: Anmeldung für Programmierzugriff Pos : 88.71 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Online, Einl oggen, Bootproj ekt erz eug en, Starten der Programmabar beitung @ 4\mod_1242106439171_6.doc x @ 32918 @ @ 1 Um eine Verbindung mit dem Feldbuscontroller aufzubauen, klicken Sie im Menü...

  • Seite 141: Applikation Mittels Feldbus Via Ethernet Übertragen

    Die TCP/IP-Schnittstelle ist nun für das Übertragen der Applikation konfiguriert. Pos : 88.74 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/In WAGO-I/O-PRO pr ogrammier en/Online, Einl oggen, Bootproj ekt erz eug en, Starten der Programmabar beitung @ 4\mod_1242106439171_6.doc x @ 32918 @ @ 1 Um eine Verbindung mit dem Feldbuscontroller aufzubauen, klicken Sie im Menü...
  • Seite 142 PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Durch das Einloggen wird der Online-Modus zum Feldbuscontroller eingeschaltet und die Kommunikationsparameter sind nicht mehr aufrufbar. Sofern noch kein Programm im Feldbuscontroller vorhanden ist, erscheint ein Fenster mit der Abfrage, ob das Programm geladen werden soll.

  • Seite 143: Im Web-Based-Management-System (Wbm) Konfigurieren

    Im Web-Based-Management-System (WBM) konfigurieren 750-852 ETHERNET ECO Controller Pos : 90.1 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Im Web-Based-Management- System konfigurier en (Ei nleitung und Übersc hrift 1) @ 4\mod_1242217768500_6.doc x @ 33096 @ 1 @ 1 Im Web-Based-Management-System (WBM) konfigurieren Für die Konfiguration und Verwaltung des Systems stehen Ihnen ein internes...
  • Seite 144 Pos : 90.2.12 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Ü bersicht N avigati onsliste/Features @ 16\mod_1374065780481_0.doc x @ 126474 @ @ 1 • Features Pos : 90.2.13 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Ü bersicht N avigati onsliste/I/I/O c onfig @ 16\mod_1374066198093_0.doc x @ 126510 @ @ 1 • I/O config Pos : 90.2.14 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Ü...

  • Seite 145: Information

    Auf der WBM-Seite „Information“ erhalten Sie eine Übersicht mit allen wichtigen Informationen zu Ihrem Feldbuskoppler/-controller. Pos : 90.5 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Seite Infor mation/Infor mation - Bild ( 750- 8xx) @ 15\mod_1367572328319_6.doc x @ 118568 @ @ 1 Abbildung 55: WBM-Seite „Information“...
  • Seite 146 Pos : 90.9 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Seite Infor mation/Infor mation - T abell e (750-352, -829, - 831, -849, - 852, - 871,- 880 ,- 884, 889) T eil 2 @ 8\mod_1279001989967_6.doc x @ 59693 @ @ 1...

  • Seite 147: Ethernet

    Auf der Seite „Ethernet“ konfigurieren Sie die Übertragungsrate und die Bandbreitenbegrenzung für die ETHERNET-Kommunikation. Pos : 90.12 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite ETH ERN ET/Ether net - Bild ( 750-852) @ 15\mod_1367932334362_6.doc x @ 119097 @ @ 1 Handbuch...

  • Seite 148: Abbildung 56: Wbm-Seite „Ethernet

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Abbildung 56: WBM-Seite „Ethernet“ Pos : 90.13 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...
  • Seite 149 Pos : 90.18 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite ETH ERN ET/Ether net - T abelle 1.2.1 Fas t-Aging als Z eile ( 352, 829, 831, 881, 880, 884) @ 13\mod_1349863424882_6.doc x @ 104199 @ @ 1...
  • Seite 150 Pos : 90.20 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite ETH ERN ET/Ether net - T abelle Teil 2 ( Port Mirror, Sniffer Port, Mirror Port) (352, 829, 880, 881, 884) @ 8\mod_1280405722425_6.doc...

  • Seite 151: Tcp/Ip

    Netzwerkidentifikation. Pos : 90.26 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite TCP/IP/Hinweis: DIP-Sc hal ter auf „ 0“ und „use IP from EEPR OM“ akti v s chalten! @ 8\mod_1277115631129_6.doc x @ 58201 @ @ 1 Hinweis DIP-Schalter auf „0“...
  • Seite 152 Pos : 90.29 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite TCP/IP/TC P/IP - T abell e, Z eile Switc h-IP-Adress e ( 750- 352, - 880, -881, 884, 852, 831) @ 7\mod_1275317154555_6.doc x @ 57227 @ @ 1...

  • Seite 153: Port

    Auf der HTML-Seite „Port“ aktivieren oder deaktivieren Sie die über das IP- Protokoll verfügbaren Dienste. Pos : 90.33 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Port/Port - Bild ( 750-852) @ 15\mod_1367311251553_6.doc x @ 118205 @ @ 1 Abbildung 58: WBM-Seite „Port“...
  • Seite 154 750-852 ETHERNET ECO Controller Pos : 90.35 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Port/Port - T abelle (750- 880, -881, -882 -352, - 873) T eil 1 "FT P" @ 8\mod_1279004143276_6.doc x @ 59697 @ @ 1 Tabelle 40: WBM-Seite „Port“...

  • Seite 155: Watchdog

    Auf der HTML-Seite „Watchdog“ nehmen Sie Einstellungen für den Connection- und MODBUS-Watchdog vor. Pos : 90.43 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Watchdog/Watchdog - Bild (750- xxx) (352/831/41/9/52/71/3/80/1/2/4/5) @ 13\mod_1349182518669_6.doc x @ 103902 @ @ 1 Abbildung 59: WBM-Seite „Watchdog“...
  • Seite 156 Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 90.45 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Watchdog/Watchdog - Tabelle @ 6\mod_1256542784812_6.doc x @ 43695 @ @ 1 Tabelle 41: WBM-Seite „Watchdog“ Connection Watchdog Eintrag...

  • Seite 157: Clock

    Rechnerzeit. Pos : 90.49 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Cloc k/Cloc k - Hi nweis : WAGO-RTC- Klemme z ur Z eits ync hronisierung nutzen! 881 (ohne Genauigkeit) @ 7\mod_1275052336042_6.doc x @ 57191 @ @ 1...

  • Seite 158: Abbildung 60: Wbm-Seite „Clock

    750-852 ETHERNET ECO Controller Abbildung 60: WBM-Seite „Clock“ Pos : 90.52 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Cloc k/Cloc k - T abell e DST - EU/US @ 24\mod_1448537039005_6.doc x @ 196327 @ @ 1 Handbuch Version 1.3.0...
  • Seite 159 WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-852 ETHERNET ECO Controller Tabelle 42: WBM-Seite „Clock“ Configuration Data Eintrag Standardwert Wert (Beispiel) Beschreibung Koordinierte aktuelle Uhrzeit einstellen Time on device 13:00:31 Weltzeit UTC Date Datum abhängig aktuelles Datum einstellen 2013-02-08 (YYYY-MM-DD) von der UTC...

  • Seite 160: Security

    Pos : 90.56 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Sec urity/Security - Bil d mit PLC Sec urity ( 750-852, - 873, -880, -881, - 882, -885) @ 13\mod_1349183247391_6.doc x @ 103908 @ @ 1 Handbuch Version 1.3.0...

  • Seite 161: Abbildung 61: Wbm-Seite „Security

    Interface deaktivieren Pos : 90.57.2 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Sec urity/Security - Tabelle 1.2 Webser ver, FT P and PLC Us er c onfigurati on @ 14\mod_1358161374207_6.doc x @ 108513 @ @ 1 Handbuch...
  • Seite 162  Anwendungsprogramm deaktivieren Pos : 90.57.4 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Sec urity/Security - Tabelle 1.4 (F ußnote wenn 1.2) @ 14\mod_1360675146650_6.doc x @ 111698 @ @ 1 Standardmäßig sind folgende Gruppen vorgesehen: User: admin...

  • Seite 163: Modbus

    Auf der HTML-Seite „Modbus“ nehmen Sie Einstellungen für das MODBUS- Protokoll vor. Pos : 90.60 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite MOD BUS/MOD BUS - Bil d (750-852, 880, 881, 884) @ 17\mod_1385734769622_6.doc x @ 139017 @ @ 1 Handbuch...

  • Seite 164: Abbildung 62: Wbm-Seite „Modbus

    Abbildung 62: WBM-Seite „MODBUS“ Pos : 90.61 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite MOD BUS/MOD BUS UDP Multic ast Address Setup - Tabelle (C ontroll er) FW08 (352, 852, 880, 881) @ 21\mod_1422017215658_6.doc x @ 172445 @ @ 1 Handbuch Version 1.3.0...

  • Seite 165: Tabelle 44: Wbm-Seite „Modbus

    Pos : 90.62 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite MOD BUS/MOD BUS Configur ati on R egisters - T abelle (352, 829, 880, 881, 882, 831, 852, 884, 885, 889) @ 14\mod_1358171402526_6.doc...

  • Seite 166: Ethernet/Ip

    Pos : 90.67 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite EtherNet/IP/EtherN et/IP - Bil d (750-852, -880, - 881, -882, -885) Contr oller @ 21\mod_1422365213249_6.doc x @ 172812 @ @ 1 Abbildung 63: WBM-Seite „EtherNet/IP“ Pos : 90.68 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite EtherNet/IP/EtherN et/IP - Tabelle ( 750-852, - 880, -881, -882, - 885) C ontroller @ 21\mod_1422365215104_6.doc x @ 172910 @ @ 1 Handbuch...

  • Seite 167: Tabelle 45: Wbm-Seite „Ethernet/Ip

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-852 ETHERNET ECO Controller Tabelle 45: WBM-Seite „EtherNet/IP“ Static Assembly Instances Eintrag Standardwert Beschreibung Das Auffüllen der EtherNet/IP-Assemby-Instanzen Pad the end of  101 … 109 ist aktiviert, um eine gerade Byte- EtherNet/IP assembly Anzahl zu erreichen.

  • Seite 168: 10.10 Plc-Info

    CODESYS unter dem Menü „Projekt“ Menüpunkt „Projekt- informationen“ eingetragen wurden. Pos : 90.71 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite PLC-Info/PLC-Info - Bild (750- 880, -881, -852, - 882, - 885) @ 12\mod_1337160748898_6.doc x @ 95200 @ @ 1 Abbildung 64: WBM-Seite „PLC-Info“...

  • Seite 169: 10.11 Plc

    Im Web-Based-Management-System (WBM) konfigurieren 750-852 ETHERNET ECO Controller Pos : 90.73 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite PLC/PLC - Einlei tung (allgemein, wenn ohne Settings und Info) @ 4\mod_1242641612453_6.doc x @ 33481 @ 2 @ 1 10.11 PLC Auf der HTML-Seite „PLC“...

  • Seite 170: Tabelle 47: Wbm-Seite „Plc

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 47: WBM-Seite „PLC“ PLC Features Funktion Standardwert Beschreibung Aktivieren, wenn alle Ausgänge bei Stoppen des  Set outputs to Anwenderprogramms auf null gesetzt werden sollen Process zero, if user ...

  • Seite 171: 10.12 Features

    Funktionen. Pos : 90.78 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite F eatur es/F eatur es - Bild (750- 829, 831, 880, 881, 882, 885, 852, 352) @ 8\mod_1276864252513_6.doc x @ 58169 @ @ 1 Abbildung 66: WBM-Seite „Features“...

  • Seite 172: 10.13 I/O Config

    Pos : 90.83 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite I/O C onfig/I/O C onfig - Infor mati on: Infos z um I/O- Konfigur ator in Kapitel "In Betri eb nehmen" @ 4\mod_1242641319031_6.doc...

  • Seite 173: Tabelle 49: Wbm-Seite „I/O Config

    Feldbuszuweisung in die Datei „ea-config.xml“. Pos : 90.87 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite I/O C onfig/I/O C onfig - Tabelle T eil 2 + Hi nweis @ 8\mod_1279005866681_6.doc x @ 59717 @ @ 1 I/O configuration file...

  • Seite 174: 10.14 Disk Info

    Abbildung 68: WBM-Seite „Disk Info“ Pos : 90.91 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Dis k Info/Dis k Info - T abell e (750-352, -852, - 882, -881) @ 9\mod_1283956302603_6.doc x @ 64521 @ @ 1 Tabelle 50: WBM-Seite „Disk Info“...

  • Seite 175: Diagnose

    Pos : 94.6.3 /Serie 750 (WAGO-I/O-SYST EM)/Diag nose/Fel dbus koppl er/-contr oller/F eldbusstatus aus wer ten ('LIN K ACT 1, 2', 'M S, 'NS') - T abelle 'LIN K ACT 1, 2', 'MS' @ 9\mod_1282558855632_6.doc...

  • Seite 176: Tabelle 52: Diagnose Des Feldbusstatus - Abhilfe Im Fehlerfall

    System vorhanden. Pos : 94.6.4 /Serie 750 (WAGO-I/O-SYST EM)/Diag nose/Fel dbus koppl er/-contr oller/F eldbusstatus aus wer ten ('LIN K ACT 1,2', 'NS', 'MS') - Tabell e 'NS' mit Ethernet/IP @ 9\mod_1282558979339_6.doc x @ 64160 @ @ 1 Mindestens eine Verbindung (MODBUS/ TCP oder grün...

  • Seite 177: Knotenstatus Auswerten - I/O-Led (Blinkcode-Tabelle)

    750-852 ETHERNET ECO Controller Pos : 94.8.1 /Serie 750 (WAGO-I/O-SYST EM)/Diag nose/Fel dbus koppl er/-contr oller/Knotenstatus aus werten 1 - I/O-LED ( alle Koppler/Knotenstatus aus werten 1 - I/O- LED (alle Koppl er/Contr oller) @ 6\mod_1259229729546_6.doc x @ 45455 @ 3 @ 1 11.1.2...

  • Seite 178: Abbildung 70: Knotenstatus -Signalisierung Der I/O-Led

    Diagnose WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Abbildung 70: Knotenstatus -Signalisierung der I/O-LED Abbildung 71: Kodierung der Fehlermeldung Beispiel eines Klemmenfehlers: • Die I/O-LED leitet mit der 1. Blinksequenz (ca. 10 Hz) die Fehleranzeige ein. • Nach der ersten Pause folgt die 2. Blinksequenz (ca. 1 Hz): Die I/O-LED blinkt viermal.

  • Seite 179: Tabelle 54: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 1

    Somit ist die 13. Busklemme entweder defekt oder aus dem Verbund herausgezogen. Pos : 94.9 /Serie 750 (WAGO-I/O-SYST EM)/Di agnose/Fel dbus koppl er/-contr oller/Blinkc ode-T abellen - Fehlerc ode 1 ( 750- 0852) @ 15\mod_1368519891196_6.doc x @ 119597 @ @ 1 Tabelle 54: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 1 Fehlercode 1: "Hardware- und Konfigurationsfehler"...

  • Seite 180: Tabelle 55: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 2

    überschritten Pos : 94.10 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 2...5 (750- 0806, - 830, -841, -849, 833) @ 9\mod_1281701367460_6.doc x @ 63668 @ @ 1 Tabelle 55: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 2 Fehlercode 2: „Prozessabbildüberschreitung“...

  • Seite 181: Tabelle 56: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 3

    WAGO-I/O-SYSTEM 750 Diagnose 750-852 ETHERNET ECO Controller Tabelle 56: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 3 Fehlercode 3: „Protokollfehler Klemmenbus“ Fehler- Fehler- Abhilfe argument beschreibung --- Befinden sich Potentialeinspeiseklemmen mit Busnetzteil (750-613) im Knoten? --- 1. Überprüfen Sie, ob diese Busklemmen korrekt mit Spannung versorgt werden.

  • Seite 182: Tabelle 57: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 4

    Diagnose WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 57: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 4 Fehlercode 4: „Physikalischer Fehler Klemmenbus“ Fehler- Fehler- Abhilfe argument beschreibung 1. Schalten Sie die Versorgungsspannung des Knotens aus. 2. Stecken Sie eine Busklemme mit Prozessdaten hinter den Feldbuscontroller.

  • Seite 183: Tabelle 59: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 6

    Tauschen Sie den Feldbuscontroller aus. Pos : 94.12 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 6, spezifisc hes Argument 9) ( 750-0881, -0880) @ 8\mod_1278680325313_6.doc x @ 59483 @ @ 1 Fehler beim Mappen 1.

  • Seite 184: Tabelle 62: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 10

    3. Schalten Sie die Versorgungsspannung ein. Pos : 94.15 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 8...9 (Fehlerc ode nic ht g enutz t) @ 12\mod_1339150647306_6.doc x @ 96639 @ @ 1 Tabelle 61: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 8...9...

  • Seite 185: Usr-Led

    * Die Anzahl der Blinkimpulse (n) zeigt die Position der Busklemme an. Busklemmen ohne Daten werden nicht mitgezählt (z. B. Einspeiseklemme ohne Diagnose) Pos : 94.18 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/LED-Sig nalisi erung - USR- LED @ 6\mod_1259249846609_6.doc x @ 45644 @ 4 @ 1 11.1.2.1 USR-LED Für die visuelle Ausgabe von Informationen steht dem Anwender die unterste...

  • Seite 186: Fehlerverhalten

    750-852 ETHERNET ECO Controller Pos : 94.20 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/F ehl er ver halten, F el dbus aus fall ( 750- 830, - 841, -849, ...) @ 6\mod_1259570148859_6.doc x @ 46110 @ 23 @ 1 11.2...
  • Seite 187 Die Bibliothek 'Mod_com.lib' mit dem Funktionsblock 'FBUS_ERROR_INFORMATION' ist standardmäßig im Setup der WAGO-I/O-PRO enthalten. Sie binden die Bibliothek über das Register „Ressourcen“ links unten auf der Arbeitsfläche ein. Klicken Sie auf Einfügen und weitere Bibliotheken. Die Mod_com.lib befindet sich im Ordner C:\Programme\WAGO Software\CODESYS V2.3\Targets\WAGO\...

  • Seite 188: Klemmenbusfehler

    Pos : 94.23 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Kl emmenbus fehl er - Nachtrag F unktions baustei n KBU S_ERROR _INF ORMAT ION (750- 0841) @ 6\mod_1259243954515_6.doc x @ 45597 @ @ 1 Soll in dem Steuerungsprogramm der Funktionsbaustein...

  • Seite 189: Feldbuskommunikation

    Pos : 97.3 /All e Seri en ( Allgemei ne Dokumente) ( Allgemei ne Module)/F eldbus kommuni kation/ETHER NET/Kommuni kations protokolle - Übersc hrift 3 @ 4\mod_1237210733218_6.doc x @ 28494 @ 3 @ 1 12.1.1 Kommunikationsprotokolle Pos : 98 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Speic herfunktion/F eldbus kommuni kation/ETHERN ET/IP (Internet Pr otocol) @ 4\mod_1237210825239_6.doc x @ 28497 @ 4 @ 1 12.1.1.1 IP (Internet Protocol) Das Internet-Protokoll (IP) teilt Datentelegramme in Segmente und ist verantwortlich für deren Beförderung von einem Netzteilnehmer zu einem...

  • Seite 190: Tabelle 65: Netzwerkklasse Class A

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Die wichtigsten Informationen in dem IP-Header sind die IP-Adressen vom Absender und Empfänger sowie das benutzte Transportprotokoll. IP-Adressen Für die Kommunikation im Netz muss jeder Feldbusknoten über eine 32-Bit lange Internet-Adresse (IP Adresse) verfügen.

  • Seite 191: Tabelle 67: Netzwerkklasse Class C

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller • Class C: (Net-ID: Byte 1 … Byte 3, Host-ID: Byte 4) Tabelle 67: Netzwerkklasse Class C z. B. 11000101 00010000 11101000 00010110 Net-ID Host-ID Die höchsten Bits bei Class C-Netzen sind immer '110'.

  • Seite 192: Tabelle 69: Beispiel: Klasse B-Adresse Mit Feld Für Subnetzwerk-Id

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Subnetzwerke Um das Routing innerhalb von großen Netzwerken zu ermöglichen, wurde in der Spezifikation RFC 950 eine Konvention eingeführt. Dabei wird ein Teil der Internet-Adresse, die Host-ID, weiter unterteilt und zwar in eine Subnetzwerknummer und die eigentliche Stationsnummer des Knoten.

  • Seite 193: Tabelle 73: Beispiel Für Eine Ip-Adresse Aus Einem Class B-Netz

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Der Empfängerknoten, der sich in einem Subnetz befindet, berechnet zunächst die richtige Netzwerknummer aus seiner eigenen IP-Adresse und der Subnetzwerk- Maske. Erst im Anschluss daran, überprüft er die Knotennummer und liest dann bei Übereinstimmung den gesamten Paket-Rahmen aus.

  • Seite 194: Tcp (Transmission Control Protocol)

    IP-Multicast-Adressen werden in ETHERNET-Multicastadressen eingebettet. Pos : 99 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Speic herfunktion/F eldbus kommuni kation/ETHERN ET/TC P (Trans port Pr otoc ol) @ 4\mod_1237211218837_6.doc x @ 28500 @ 4 @ 1 12.1.1.2 TCP (Transmission Control Protocol) Aufgesetzt auf das Internet-Protokoll, übernimmt TCP (Transmission Control...

  • Seite 195: Udp (User Datagram Protocol)

    übertragenen Daten und damit in der resultierenden höheren Verarbeitungsgeschwindigkeit. Pos : 101 /Serie 750 (WAGO-I/O-SYST EM)/Funktionsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/ETH ERNET/Konfigur ations- und Di agnos epr otokoll e - Ü bers chrift 3 @ 4\mod_1237211597686_6.doc x @ 28509 @ 3 @ 1 12.1.2 Konfigurations- und Diagnoseprotokolle Pos : 102 /Serie 750 (WAGO-I/O-SYST EM)/Funktionsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/ETH ERNET/BootP - Besc hr eibungs anfang (Boots Tr ap Pr otokoll) ( 750-352, - 842, -843- - 880, -881, -882) @ 7\mod_1265292377974_6.doc x @ 49714 @ 4 @ 1...

  • Seite 196: Dhcp (Dynamic Host Configuration Protocol)

    Pos : 104 /Serie 750 (WAGO-I/O-SYST EM)/Funktionsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/ETH ERNET/BootP - Ü ber die WBM-Seite "F eatur es" kann ferner ..(Restbes chr eibung) 750-880, - 881, -882 @ 9\mod_1283243412431_6.doc...
  • Seite 197 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Sowohl BootP als auch DHCP weisen dem Feldbusknoten (Client) beim Starten eine IP-Adresse zu, der Ablauf ist dabei der gleiche wie bei BootP. Bei der Konfiguration der Netzwerkparameter über DHCP sendet der Feldbuskoppler/-controller nach der Initialisierung eigenständig eine Client Anfrage an den DHCP-Server z.

  • Seite 198: Manuelle Zuordnung

    Pos : 106 /Serie 750 (WAGO-I/O-SYST EM)/Funktionsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/ETH ERNET/DHCP (D ynamic H ost Configur ati on Pr otocol - Tabelle DHC P-Opti onen (750- 880, -881) @ 9\mod_1284377953925_6.doc...

  • Seite 199: Http (Hypertext Transfer Protocol)

    Im Gegensatz zum BootP unterstützt der DHCP-Client nicht die Vergabe des Hostnamen. Pos : 107 /Serie 750 (WAGO-I/O-SYST EM)/Funktionsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/ETH ERNET/HTT P (H ypertext Transfer Protoc ol) @ 4\mod_1237211903403_6.doc x @ 28515 @ 4 @ 1 12.1.2.3...

  • Seite 200: Dns (Domain Name Systems)

    12.1.2.4 DNS (Domain Name Systems) Der DNS-Client ermöglicht die Umsetzung von logischen Internet-Namen, wie z. B. www.wago.com in die entsprechende dezimale, mit Trennpunkten dargestellte IP-Adresse über einen DNS-Server. Eine umgekehrte Zuordnung ist ebenso möglich. Die Adressen der DNS-Server werden mittels DHCP, BootP oder Web-based Management konfiguriert.
  • Seite 201 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Hinweis Zyklen für Flash auf 1 Million begrenzt! Bis zu 1 Million Schreibzyklen pro Sektor sind beim Beschreiben des Flash für das Dateisystem möglich. Das Dateisystem unterstützt „Wear-Leveling“, damit nicht immer auf dieselben Sektoren geschrieben wird.

  • Seite 202: Anwendungsprotokolle

    WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 112 /Serie 750 (WAGO-I/O-SYST EM)/Funktionsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/ETH ERNET/Anwendungs protokolle - Übersc hrift 3 und Einl eitungstext @ 4\mod_1237212360010_6.doc x @ 28533 @ 3 @ 1 12.1.3 Anwendungsprotokolle Über die implementierten Anwendungsprotokolle ist mit dem Feldbuskoppler/...

  • Seite 203: Modbus-Funktionen

    Pos : 114.3 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/MOD BUS/M ODBU S-F unktionen - Allgemeines - 15 Verbi ndungen ( x41) @ 4\mod_1235565560015_6.doc x @ 27680 @ @ 1 Für das MODBUS-Protokoll werden 15 Verbindungen über TCP zur Verfügung gestellt.

  • Seite 204: Tabelle 78: Grunddatentypen Des Modbus-Protokolls

    Pos : 114.5 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/MOD BUS/M ODBU S-F unktionen - Liste F unkti ons codes (Contr oller, x41) @ 3\mod_1234954357875_6.doc x @ 27538 @ @ 1...
  • Seite 205 NOVRAM Pos : 114.6 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/MOD BUS/M ODBU S-F unktionen - Eing abe Adress e und Funkti onscode, Hi nweis @ 3\mod_1234955801125_6.doc x @ 27541 @ @ 1 Um eine gewünschte Funktion auszuführen, wird der entsprechende...

  • Seite 206: Anwendung Der Modbus-Funktionen

    750-852 ETHERNET ECO Controller Pos : 114.8 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/MOD BUS/Anwendung der M ODBU S-Funkti onen - Einl eitung @ 7\mod_1265623985585_6.doc x @ 49938 @ 33 @ 1 12.2.2 Anwendung der MODBUS-Funktionen Die grafische Übersicht zeigt anhand eines exemplarischen Feldbusknotens den...

  • Seite 207: Beschreibung Der Modbus-Funktionen

    Pos : 114.9 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/MOD BUS/Anwendung der M ODBU S-Funkti onen - T abelle "Excepti on-C odes" ( 750- 880, - 881) @ 7\mod_1265624235117_6.doc...

  • Seite 208: Funktionscode Fc1 (Read Coils)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.2.3.1 Funktionscode FC1 (Read Coils) Diese Funktion liest den Inhalt mehrerer Eingangs- und Ausgangsbits. Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits. Beispiel: Eine Anfrage, mit welcher Bit 0 bis Bit 7 gelesen werden.

  • Seite 209: Tabelle 84: Aufbau Der Exception Für Den Funktionscode Fc1

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Aufbau der Exception Tabelle 84: Aufbau der Exception für den Funktionscode FC1 Byte Feldname Beispiel Byte 7 MODBUS function code 0x81 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.3.0...

  • Seite 210: Funktionscode Fc2 (Read Discrete Inputs)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.2.3.2 Funktionscode FC2 (Read Discrete Inputs) Diese Funktion liest den Inhalt mehrerer Eingangsbits (digitale Eingänge). Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits. Beispiel: Eine Anfrage, mit welcher Bit 0 bis Bit 7 gelesen werden.

  • Seite 211: Tabelle 88: Aufbau Der Exception Für Den Funktionscode Fc2

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Aufbau der Exception Tabelle 88: Aufbau der Exception für den Funktionscode FC2 Byte Feldname Beispiel Byte 7 MODBUS function code 0x82 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.3.0...

  • Seite 212: Funktionscode Fc3 (Read Holding Registers)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.2.3.3 Funktionscode FC3 (Read Holding Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden. Die Adressierung beginnt mit 0.

  • Seite 213: Funktionscode Fc4 (Read Input Registers)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.2.3.4 Funktionscode FC4 (Read Input Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden sollen. Die Adressierung beginnt mit 0.

  • Seite 214: Funktionscode Fc5 (Write Single Coil)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.2.3.5 Funktionscode FC5 (Write Single Coil) Diese Funktion dient dazu, ein digitales Ausgangsbit zu schreiben. Aufbau des Request Die Anfrage bestimmt die Adresse des Ausgangsbits. Die Adressierung beginnt mit 0. Beispiel: Setzen des 2. Ausgangsbits (Adresse 1).

  • Seite 215: Funktionscode Fc6 (Write Single Register)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.2.3.6 Funktionscode FC6 (Write Single Register) Diese Funktion schreibt einen Wert in ein einzelnes Ausgangswort (Ausgangsregister). Aufbau des Request Die Adressierung beginnt mit 0. Die Anfrage bestimmt die Adresse des Ausgangswortes, das gesetzt werden soll. Der zu setzende Wert wird im Anfragedatenfeld bestimmt.

  • Seite 216: Funktionscode Fc11 (Get Comm Event Counter)

    750-852 ETHERNET ECO Controller Pos : 114.12 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Anwendung der MOD BUS-F unktionen - FC 11, FC 15, FC 16 @ 4\mod_1235567470328_6.doc x @ 27728 @ 444 @ 1 12.2.3.7...

  • Seite 217: Funktionscode Fc15 (Write Multiple Coils)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.2.3.8 Funktionscode FC15 (Write Multiple Coils) Mit dieser Funktion wird eine Anzahl von bis zu 256 Ausgangsbits auf 1 oder 0 gesetzt. Aufbau des Request Das erste Bit wird mit 0 adressiert. In der Anfrage werden die Bits spezifiziert, die gesetzt werden sollen.

  • Seite 218: Tabelle 106: Aufbau Der Exception Für Den Funktionscode Fc15

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Aufbau der Exception Tabelle 106: Aufbau der Exception für den Funktionscode FC15 Byte Feldname Beispiel Byte 7 MODBUS function code 0x8F Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.3.0...

  • Seite 219: Funktionscode Fc16 (Write Multiple Registers)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.2.3.9 Funktionscode FC16 (Write Multiple Registers) Diese Funktion schreibt Werte in eine Anzahl von Ausgangsworten (Ausgangsregister). Aufbau des Request Das erste Register wird mit 0 adressiert. Die Anfragenachricht bestimmt die Register, die gesetzt werden sollen.

  • Seite 220: Funktionscode Fc22 (Mask Write Register)

    750-852 ETHERNET ECO Controller Pos : 114.14 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Anwendung der MOD BUS-F unktionen ( x41) - FC 22 @ 4\mod_1235567699484_6.doc x @ 27735 @ 4 @ 1 12.2.3.10 Funktionscode FC22 (Mask Write Register)

  • Seite 221: Funktionscode Fc23 (Read/Write Multiple Registers)

    750-852 ETHERNET ECO Controller Pos : 114.16 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Anwendung der MOD BUS-F unktionen - FC 23 @ 4\mod_1235567802937_6.doc x @ 27738 @ 4 @ 1 12.2.3.11 Funktionscode FC23 (Read/Write Multiple Registers) Diese Funktion liest Registerwerte aus und schreibt Werte in eine Anzahl von Ausgangsworten (Ausgangsregister).
  • Seite 222 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Hinweis Ergebnisse in überlappenden Registerbereichen sind undefiniert! Wenn sich für das Lesen und Schreiben Registerbereiche überlappen, sind die Ergebnisse undefiniert. Pos : 114.17 /D okumentati on allgemein/Gliederungsel emente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.3.0...

  • Seite 223: Modbus-Register-Mapping

    Pos : 114.19 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/M ODBU S-Register-Mappi ng - Registerzugriff Les en (mi t FC 3, FC 4, FC23)NOVRAM 8kB+ ( 852) @ 15\mod_1368790717334_6.doc...

  • Seite 224: Tabelle 117: Registerzugriff Schreiben (Mit Fc6, Fc16, Fc22 Und Fc23)

    “Illegal data address” Pos : 114.21 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/M ODBU S-Register-Mappi ng - Abs atz C oil-Dienste, Bitz ugriffe @ 3\mod_1235393917265_6.doc x @ 27582 @ @ 1 Die digitalen MODBUS-Dienste (Coil-Dienste) sind Bitzugriffe, mit denen sich die Zustände von digitalen Busklemmen ermitteln oder verändern lassen.

  • Seite 225: Tabelle 118: Bitzugriff Lesen (Mit Fc1 Und Fc2)

    Pos : 114.23 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/M ODBU S-Register-Mappi ng - Bitzugriff Sc hrei ben ( mit F C5 und FC15) N OVR AM 2 statt 8 kB (881) @ 8\mod_1278681571557_6.doc...

  • Seite 226: Modbus-Register

    1 … 3 Lesen der MAC-ID des Feldbuskopplers/-controllers Pos : 114.28 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/M ODBU S-Register (750- 829, -880, -881) - T eil 1.1 (0x1035 bis 0x1037) @ 7\mod_1265628768490_6.doc x @ 49989 @ @ 1...

  • Seite 227: Zugriff Auf Registerwerte

    Werkseinstellungen Pos : 114.31 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Watchdog-Register bis T abell e @ 3\mod_1235460353828_6.doc x @ 27614 @ 44 @ 1 12.2.5.1 Zugriff auf Registerwerte Um lesend oder schreibend auf Registerwerte zugreifen zu können, verwenden...

  • Seite 228: Tabelle 122: Registeradresse 0X1000

    Pos : 114.32 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Watchdog-Register T abell en 0x1000 ( ALLE AUSSER 342, 842) @ 8\mod_1278923916162_6.doc...

  • Seite 229: Tabelle 123: Registeradresse 0X1001

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Tabelle 123: Registeradresse 0x1001 Registeradresse 0x1001 (4097 Wert Watchdog-Funktion Codiermaske, Funktionscode 1...16, WDFCM_1_16 Zugang Lesen/schreiben Standard 0xFFFF Beschreibung Mittels dieser Maske sind die Funktionscodes einstellbar, um die Watchdog- Funktion zu triggern. Mit einer „1“ an den folgend beschriebenen Bitpositionen kann der Funktionscode ausgewählt werden:...

  • Seite 230: Tabelle 126: Registeradresse 0X1004

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 126: Registeradresse 0x1004 Registeradresse 0x1004 (4100 Wert Minimale aktuelle Trigger-Zeit, WD_AC_TRG_TIME Zugang Lesen Standard 0xFFFF Beschreibung Dieses Register speichert die aktuell kleinste Watchdog-Trigger-Zeit. Bei einem Triggern des Watchdogs, wird der gespeicherte Wert mit dem aktuellen verglichen.

  • Seite 231: Tabelle 131: Registeradresse 0X1009

    ändern. Pos : 114.34 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Watchdog (Beispi el Z eitüberschr eitung) @ 4\mod_1235634365875_6.doc x @ 27791 @ @ 1 Die Länge jedes Registers beträgt 1 Wort, d.

  • Seite 232: Tabelle 134: Registeradresse 0X100B

    WD_AC_STOP_SIMPLE). Pos : 114.35 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Watchdog-Register ( 750-881) 0x100B @ 8\mod_1278930433227_6.doc x @ 59638 @ @ 1 Tabelle 134: Registeradresse 0x100B...

  • Seite 233: Diagnoseregister

    750-852 ETHERNET ECO Controller Pos : 114.37 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Diag nos eregister 0x1020, 0x1021 @ 3\mod_1235461657984_6.doc x @ 27627 @ 4 @ 1 12.2.5.3...

  • Seite 234: Konfigurationsregister

    750-852 ETHERNET ECO Controller Pos : 114.39 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Konfigurationsregister 0x1022 bis 0x1025 @ 3\mod_1235461775390_6.doc x @ 27631 @ 4 @ 1 12.2.5.4...

  • Seite 235: Tabelle 142: Registeradresse 0X1029

    Schreiben auf dieses Register löst einen Reset des Klemmenbus aus. Pos : 114.44 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Konfigurationsregister 0x1030, 0x1031 (Zeitbasis 100ms) @ 6\mod_1254385997423_6.doc x @ 42339 @ @ 1...

  • Seite 236: Tabelle 147: Registeradresse 0X1035

    750-852 ETHERNET ECO Controller Pos : 114.45 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Konfigurationsregister 0x1035, 0x1036 (881) @ 8\mod_1280225698346_6.doc x @ 61360 @ @ 1...

  • Seite 237: Tabelle 151: Registeradresse 0X2030

    Code 1 Pos : 114.49 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Konfigurationsregister 0x2031, 0x2032, 0x2033 @ 4\mod_1235636342812_6.doc x @ 27816 @ @ 1 Tabelle 152: Registeradresse 0x2031...

  • Seite 238: Tabelle 153: Registeradresse 0X2032

    Neustart durch. Pos : 114.51 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Konfigurationsregister 0x2041, 0x2042, 0x2043 @ 8\mod_1278930636091_6.doc x @ 59641 @ @ 1...

  • Seite 239: Tabelle 157: Registeradresse 0X2042

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Tabelle 157: Registeradresse 0x2042 Registeradresse 0x2042 (8258 Wert Dateien extrahieren Zugang Schreiben (Schreibsequenz 0xAA55 oder 0x55AA) Beschreibung Die Standarddateien (HTML-Seiten) des Feldbuskopplers/-controllers werden extrahiert und in das Flash geschrieben. Tabelle 158: Registeradresse 0x2043...

  • Seite 240: Firmware-Informationsregister

    Pos : 114.54 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Firmware- Infor mationsr egister 0x2020 bi s 0x2023 @ 4\mod_1235646917328_6.doc x @ 27837 @ @ 1...

  • Seite 241: Tabelle 165: Registeradresse 0X2021

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Tabelle 165: Registeradresse 0x2021 Registeradresse 0x2021 (8225 ) mit bis zu 8 Worten Wert Description, INFO_DESCRIPTION Zugang Lesen Beschreibung Zeit des Firmwarestandes, 8 Worte Tabelle 166: Registeradresse 0x2022 Registeradresse 0x2022 (8226 ) mit bis zu 8 Worten...

  • Seite 242: Konstantenregister

    750-852 ETHERNET ECO Controller Pos : 114.56 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Konstantenregister 0x2000 bis 0x2008 @ 3\mod_1235462025437_6.doc x @ 27637 @ 4 @ 1 12.2.5.6...

  • Seite 243: Tabelle 174: Registeradresse 0X2006

    Konstante, um die Arithmetik zu kontrollieren Pos : 114.57 /Seri e 750 ( WAGO-I/O-SYSTEM)/F unkti ons besc hrei bung/Speicherfunktion/F eldbus kommuni kation/M ODBU S/Z ugriff auf R egister werte - Konstantenregister 0x3000 bis 0x4FFF (Controll er, 852) @ 15\mod_1368775266185_6.doc x @ 119902 @ @ 1...

  • Seite 244: Ethernet/Ip (Ethernet/Industrial Protocol)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 116.1 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/F eldbus kommuni kati on/EtherNetIP/EtherN etIP - Allgemei n @ 3\mod_1233669829343_6.doc x @ 27042 @ 23333344 @ 1 12.3 EtherNet/IP (Ethernet/Industrial Protocol) 12.3.1...

  • Seite 245: Protokollübersicht Im Osi-Modell

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.2 Protokollübersicht im OSI-Modell Zur Verdeutlichung der Gemeinsamkeiten zwischen DeviceNet, ControlNet und EtherNet/IP zeigt die folgende Darstellung die Einordnung der Protokolle in das 7-schichtige OSI-Referenzmodell (Open Systems Interconnection Reference Model). Tabelle 178: OSI-Referenzmodell...

  • Seite 246: Eigenschaften Der Ethernet/Ip-Protokollsoftware

    Die für den EtherNet/IP-Betrieb benötigte EDS-Datei wird von der jeweiligen Projektierungssoftware eingelesen bzw. installiert. Hinweis Download der EDS-Datei! Sie erhalten die EDS-Datei im Download-Bereich der WAGO-Internetseiten unter: www.wago.com. Information Information zur Installation der EDS-Datei Entnehmen Sie bitte Hinweise zur Installation der EDS-Datei der Dokumentation zu der von Ihnen genutzten Projektierungssoftware.

  • Seite 247: Objektmodell

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5 Objektmodell 12.3.5.1 Allgemeines Für die Netzwerkkommunikation verwendet EtherNet/IP ein Objektmodell, in dem alle Funktionen und Daten eines Gerätes beschrieben sind. Jeder Knoten im Netz wird als Sammlung von Objekten dargestellt. Das Objektmodell enthält Begriffe, die folgendermaßen definiert sind: Objekt (object): Ein Objekt ist eine abstrakte Darstellung von einzelnen, zusammengehörigen...

  • Seite 248: Klassen-Übersicht

    Band 1 („Common Industrial Protocol“) beschrieben sind. Aus dem Band 2 („EtherNet/IP Adaption of CIP“) werden die Klassen F5 unterstützt. Darüber hinaus stehen WAGO-spezifische Klassen zur Verfügung, die in der unten stehenden Übersichtstabelle aufgeführt sind. Alle gelisteten CIP-Common-Klassen und im Anschluss daran die WAGO- spezifischen Klassen werden, nach einer kurzen Erläuterung der Tabellenköpfe in...

  • Seite 249: Erläuterung Der Tabellenköpfe In Den Objektbeschreibungen

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Analog Output Point Extended 2 Discrete Input Point Extended 3 Discrete Output Point Extended 3 Analog Input Point Extended 3 Analog Output Point Extended 3 Module Configuration Module Configuration Extended 1 Pos : 116.2 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/F eldbus kommuni kati on/EtherNetIP/Allgemei n - Variabl es (nur C ontroll er) 1 Port @ 3\mod_1233728715593_6.doc x @ 27048 @ @ 1...

  • Seite 250: Identity (01 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller NV (non volatile): Das Attribut wird permanent im Feldbuskoppler/-controller gespeichert. V (volatile): Das Attribut wird nicht permanent im Feldbuskoppler/-controller gespeichert. Hinweis Ohne Angabe wird das Attribut nicht gespeichert! Ist diese Spalte nicht vorhanden, sind alle Attribute vom Typ V (volatile).

  • Seite 251: Tabelle 183: Identity

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Instanz 1 Tabelle 183: Identity (01 ) – Instanz 1 Attribut Name Datentyp Beschreibung Defaultwert griff Vendor ID UINT Hersteller- 40 (0x0028) identifikation Device Type UINT Generelle Typ- 12 (0x000C) bezeichnung des Produktes...

  • Seite 252: Message Router (02 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.5 Message Router (02 Das „Message Router Object“ stellt Verbindungspunkte in Form von Klassen oder Instanzen bereit, welche einen Client zum Adressieren von Diensten (Lesen, Schreiben) nutzen kann. Diese Nachrichten können sowohl verbindungsorientiert (connected) als auch verbindungslos (unconnected) vom Client an den Feldbuskoppler/-controller gesendet werden.

  • Seite 253: Assembly (04 Hex )

    Mit Hilfe der „Assembly“-Klasse lassen sich mehrere auch verschiedenartige Objekte zusammenfassen. Diese können z. B. Ein- und Ausgangsdaten, Status- und Steuerinformationen oder Diagnoseinformationen sein. WAGO nutzt hier die herstellerspezifischen Instanzen, um diese Objekte in verschiedenen Anordnungen für Sie bereitzustellen. Hierdurch steht Ihnen ein effizienter Weg zum Austausch von Prozessdaten zur Verfügung.

  • Seite 254: Tabelle 190: Statische Assembly-Instanzen - Instanz 101 (65 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 190: Statische Assembly-Instanzen – Instanz 101 (65 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Get/Set Data ARRAY of BYTE Es sind analoge und digitale Ausgangsdaten sowie eventuell Feldbus- Eingangsvariablen im Prozessabbild enthalten...

  • Seite 255: Tabelle 194: Statische Assembly-Instanzen - Instanz

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Instanz 105 (69 Diese Assembly-Instanz enthält nur digitale Eingangsdaten, Status (= Wert aus Klasse 100, Instanz 1, Attribut 5) und Feldbus-Ausgangsvariablen. Tabelle 194: Statische Assembly-Instanzen – Instanz 105 (69 Attribut ID Zugriff Name...

  • Seite 256: Tabelle 197: Statische Assembly-Instanzen - Instanz

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Instanz 108 (6C Diese Assembly-Instanz enthält nur digitale Eingangsdaten und Feldbus- Ausgangsvariablen. Tabelle 197: Statische Assembly-Instanzen – Instanz 108 (6C Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Data ARRAY of BYTE Es sind digitale...

  • Seite 257: Tabelle 200: Statische Assembly-Instanzen - Instanz

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Tabelle 200: Statische Assembly-Instanzen – Instanz 111 (6F Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Get/Set Data ARRAY of BYTE Es sind Feldbus- Eingangsvariablen im Prozessabbild enthalten Data UINT Anzahl der Bytes im...

  • Seite 258: Connection (05 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.7 Connection (05 Die Klassen- und Instanz-Attribute dieser Klasse sind nicht sichtbar, da die Verbindungen über den Connection Manager auf- und abgebaut werden. 12.3.5.8 Connection Manager (06 Das „Connection Manager Object“ stellt die internen Ressourcen bereit, die für die Ein- und Ausgangsdaten und explizite Nachrichten benötigt werden.

  • Seite 259: Tcp/Ip Interface Object (F5 Hex )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Instanz 1 Tabelle 203: Port Class (F4 ) – Instanz 1 Attribut ID Zugriff NV Name Datentyp Beschreibung Defaultwert Port Type UINT 4 (0x0004) Port Number UINT CIP Portnummer 2 (0x0002) (EtherNet/IP) Port Object...

  • Seite 260: Tabelle 205: Tcp/Ip Interface

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Zugriff auf die 1. Instanz des TCP/IP-Schnittstellen-Objektes muss sich immer auf die Instanz beziehen, die mit der Schnittstelle verbunden ist, über welche die Anfrage eingegangen ist. Instanz 0 (Klassenattribute) Tabelle 205: TCP/IP Interface (F5 ) –...

  • Seite 261: Ethernet Link Object (F6 Hex )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Common Services Tabelle 207: TCP/IP Interface (F5 ) – Common Services Servicecode Service vorhanden Service-Name Beschreibung Klasse Instanz Get_Attribute_All Liefert den Inhalt aller Attribute Get_Attribute_Single Liefert den Inhalt des entsprechenden Attributes Nein Set_Attribute_Single Modifiziert einen Attribut-Wert 12.3.5.11 Ethernet Link Object (F6...

  • Seite 262: Tabelle 209: Ethernet Link

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Instanz 1 - Port 1 Tabelle 209: Ethernet Link (F6 ) – Instanz 1 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Speed UDINT Übertragungs- 10 (0x0000000A) geschwindigkeit oder 100 (0x00000064) Interface Flags...
  • Seite 263 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Tabelle 209: Ethernet Link (F6 ) – Instanz 1 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Status USINT Schnittstellenstatus: Wert 0: Unbekannt Wert 1: Schnittstelle aktiv und zum Senden/Empfangen bereit. Wert 2: Schnittstelle deaktiviert.

  • Seite 264: Tabelle 210: Ethernet Link

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Instanz 2 - Port 2 Tabelle 210: Ethernet Link (F6 ) – Instanz 2 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Speed UDINT Übertragungs- 10 (0x0000000A) geschwindigkeit oder 100 (0x00000064) Interface Flags...
  • Seite 265 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Tabelle 210: Ethernet Link (F6 ) – Instanz 2 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Status USINT Schnittstellenstatus: Wert 0: Unbekannt Wert 1: Schnittstelle aktiv und zum Senden/Empfangen bereit. Wert 2: Schnittstelle deaktiviert.

  • Seite 266: Tabelle 211: Ethernet Link

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Instanz 3 – Interner Port 3 Tabelle 211: Ethernet Link (F6 ) – Instanz 3 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Speed UDINT Übertragungs- geschwindigkeit (0x00000064) Interface Flags DWORD Interface Wert ist von der...

  • Seite 267: Tabelle 212: Ethernet Link

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Tabelle 211: Ethernet Link (F6 ) – Instanz 3 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Status USINT Schnittstellenstatus: Wert 0: Unbekannt Wert 1: Schnittstelle aktiv und zum Senden/Empfangen bereit. Wert 2: Schnittstelle deaktiviert.

  • Seite 268: Coupler/Controller Configuration Object (64 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.12 Coupler/Controller Configuration Object (64 Die Konfigurationsklasse des Feldbuskopplers/-controllers ermöglicht das Lesen und Konfigurieren einiger wichtiger Prozessparameter des Feldbusses. Die folgende Auflistung erklärt ausführlich alle unterstützten Instanzen und Attribute. Instanz 0 (Klassenattribute) Tabelle 213: Coupler/Controller Configuration (64 ) –...
  • Seite 269 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller Attribut ID Zugriff NV Name Datentyp Beschreibung Default- wert 47 (0x2F) Bk_Diag_Value UINT Enthält das Diagnosebyte. Achtung: Dieses Attribut muss vor dem Attribut 6 (DNS_i_Trmnldia) gelesen werden, da mit dem Lesen von Attribut 6 das Diagnose- byte von der nächsten...

  • Seite 270: Discrete Input Point (65 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Attribut ID Zugriff NV Name Datentyp Beschreibung Default- wert 120 (0x78) NV Bk_Header UINT Gibt an, ob der RUN/IDLE- 0x0000 CfgOT Header benutzt wird Originator  Target Richtung 0: wird verwendet 1: wird nicht verwendet...

  • Seite 271: Discrete Input Point Extended 1 (69 Hex )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.14 Discrete Input Point Extended 1 (69 Die Erweiterung der Klasse „Discrete Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 255 digitale Eingangspunkte (DIPs) enthält. Der Instanzbereich der Klasse „Discrete Input Point Extended 1“ deckt die DIPs von 256 bis 510 in dem Feldbusknoten ab.

  • Seite 272: Tabelle 223: Discrete Input Point Extended

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 223: Discrete Input Point Extended 2 (6D ) – Instanz 511...765 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert DipObj_Value BYTE Digitaler Eingang (nur Bit 0 gültig) Common Services Tabelle 224: Discrete Input Point Extended 2 (6D ) –...

  • Seite 273: Discrete Input Point Extended 3 (71 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.16 Discrete Input Point Extended 3 (71 Die Erweiterung der Klasse „Discrete Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 765 digitale Eingangspunkte (DIPs) enthält. Der Instanzbereich der Klasse „Discrete Input Point Extended 3“ deckt die DIPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 274: Discrete Output Point (66 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.17 Discrete Output Point (66 Diese Klasse ermöglicht den Austausch von Daten für einen bestimmten digitalen Ausgangspunkt. Instanz 0 (Klassenattribute) Tabelle 228: Discrete Output Point (66 ) – Klasse Attribut ID Zugriff Name...

  • Seite 275: Discrete Output Point Extended

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.18 Discrete Output Point Extended 1 (6A Die Erweiterung der Klasse „Discrete Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 255 digitale Ausgangspunkte (DOPs) enthält. Der Instanzbereich der Klasse „Discrete Output Point Extended 1“ deckt die DOPs von 256 bis 510 in dem Feldbusknoten ab.

  • Seite 276: Discrete Output Point Extended

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.19 Discrete Output Point Extended 2 (6E Die Erweiterung der Klasse „Discrete Output Point” ermöglicht den Austausch von Daten eines Feldbusknotens, der über 510 digitale Ausgangspunkte (DOPs) enthält. Der Instanzbereich der Klasse „Discrete Output Point Extended 2“ deckt die DOPs von 511 bis 765 in dem Feldbusknoten ab.

  • Seite 277: Discrete Output Point Extended 3 (72 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.20 Discrete Output Point Extended 3 (72 Die Erweiterung der Klasse „Discrete Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 765 digitale Ausgangspunkte (DOPs) enthält. Der Instanzbereich der Klasse „Discrete Output Point Extended 2“ deckt die DOPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 278: Analog Input Point (67 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.21 Analog Input Point (67 Diese Klasse ermöglicht das Lesen von Daten eines bestimmten analogen Eingangspunktes (AIP). Ein analoger Eingangspunkt ist ein Teil eines analogen Eingangsmoduls. Instanz 0 (Klassenattribute) Tabelle 240: Analog Input Point (67 ) –...

  • Seite 279: Analog Input Point Extended

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.22 Analog Input Point Extended 1 (6B Die Erweiterung der Klasse „Analog Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 255 analoge Ausgänge (AIPs) enthält. Der Instanzbereich der Klasse „Analog Input Point Extended 1“ deckt die AIPs von 256 bis 510 in dem Feldbusknoten ab.

  • Seite 280: Analog Input Point Extended

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.23 Analog Input Point Extended 2 (6F Die Erweiterung der Klasse „Analog Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 510 analoge Ausgänge (AIPs) enthält. Der Instanzbereich der Klasse „Analog Input Point Extended 2“ deckt die AIPs von 511 bis 765 in dem Feldbusknoten ab.

  • Seite 281: Analog Input Point Extended 3 (73 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.24 Analog Input Point Extended 3 (73 Die Erweiterung der Klasse „Analog Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 765 analoge Ausgänge (AIPs) enthält. Der Instanzbereich der Klasse „Analog Input Point Extended 3“ deckt die AIPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 282: Analog Output Point (68 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.25 Analog Output Point (68 Diese Klasse ermöglicht das Lesen von Daten eines bestimmten analogen Ausgangspunktes (AOP). Ein analoger Ausgangspunkt ist ein Teil eines analogen Ausgangsmoduls. Instanz 0 (Klassenattribute) Tabelle 252: Analog Output Point (68 ) –...

  • Seite 283: Analog Output Point Extended

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.26 Analog Output Point Extended 1 (6C Die Erweiterung der Klasse „Analog Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 255 analoge Ausgangspunkte (AOPs) enthält. Der Instanzbereich der Klasse „Discrete Output Point Extended 1“ deckt die AOPs von 256 bis 510 in dem Feldbusknoten ab.

  • Seite 284: Analog Output Point Extended 2 (70 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.27 Analog Output Point Extended 2 (70 Die Erweiterung der Klasse „Analog Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 510 analoge Ausgangspunkte (AOPs) enthält. Der Instanzbereich der Klasse „Discrete Output Point Extended 2“ deckt die AOPs von 511 bis 765 in dem Feldbusknoten ab.

  • Seite 285: Analog Output Point Extended 3 (74 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.28 Analog Output Point Extended 3 (74 Die Erweiterung der Klasse „Analog Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 765 analoge Ausgangspunkte (AOPs) enthält. Der Instanzbereich der Klasse „Discrete Output Point Extended 3“ deckt die AOPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 286: Module Configuration (80 Hex )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 12.3.5.29 Module Configuration (80 Instanz 0 (Klassenattribute) Tabelle 264: Module Configuration (80 ) – Klasse Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Revision UINT Revision dieses Objektes 1 (0x0001) Max Instance UINT Max. Anzahl von Instanzen Instanz 1..255 (0.

  • Seite 287: Module Configuration Extended (81 Hex )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-852 ETHERNET ECO Controller 12.3.5.30 Module Configuration Extended (81 Wie „Module Configuration (80 )“, jedoch enthält diese Klasse nur die Beschreibung von Busklemme 255. Instanz 0 (Klassenattribute) Tabelle 267: Module Configuration Extended (81 ) – Klasse Attribut ID Zugriff...

  • Seite 288: Input Fieldbus Variable Usint (A0 Hex )

    Eingangsvariablen. Der Instanzbereich der Klasse “Input Fieldbus Variable USINT“ deckt die SPS- Eingangsvariablendaten von 1 bis 255 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Eingangsvariablen %IB2552...%IB2806. Instanz 0 (Klassenattribute) Tabelle 270: Input Fieldbus Variable USINT (A0 ) –...

  • Seite 289: Input Fieldbus Variable Usint Extended 1 (A1 Hex )

    Lesen von SPS-Eingangsvariablendaten. Der Instanzbereich der Klasse “Input Fieldbus Variable USINT Extended 1“ deckt die SPS-Eingangsvariablendaten von 256 bis 510 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Eingangsvariablen %IB2807...%IB3061. Instanz 0 (Klassenattribute) Tabelle 273: Input Fieldbus Variable USINT Extended 1 (A1 ) –...

  • Seite 290: Input Fieldbus Variable Usint Extended 2 (A2 Hex )

    Lesen von SPS-Eingangsvariablendaten. Der Instanzbereich der Klasse “Input Fieldbus Variable USINT Extended 2“ deckt die SPS-Eingangsvariablendaten von 511 bis 512 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Eingangsvariablen %IB3062...%IB3063. Instanz 0 (Klassenattribute) Tabelle 276: Input Fieldbus Variable USINT Extended 2 (A2 ) –...

  • Seite 291: Output Fieldbus Variable Usint (A3 Hex )

    Ausgangsvariablen. Der Instanzbereich der Klasse “Output Fieldbus Variable USINT“ deckt die SPS- Ausgangsvariablendaten von 1 bis 255 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Ausgangsvariablen %QB2552...%QB2806. Instanz 0 (Klassenattribute) Tabelle 279: Output Fieldbus Variable USINT (A3 ) –...

  • Seite 292: Output Fieldbus Variable Usint Extended 1 (A4 Hex )

    Austausch von SPS-Ausgangsvariablendaten. Der Instanzbereich der Klasse “Output Fieldbus Variable USINT Extended 1“ deckt die SPS-Ausgangsvariablendaten von 256 bis 510 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Ausgangsvariablen %QB2807...%QB3061. Instanz 0 (Klassenattribute) Tabelle 282: Output Fieldbus Variable USINT Extended 1 (A4 ) –...

  • Seite 293: Output Fieldbus Variable Usint Extended 2 (A5 Hex )

    Austausch von SPS-Ausgangsvariablendaten. Der Instanzbereich der Klasse “Output Fieldbus Variable USINT Extended 2“ deckt die SPS-Ausgangsvariablendaten von 511 bis 512 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Ausgangsvariablen %QB3062...%QB3063. Instanz 0 (Klassenattribute) Tabelle 285: Output Fieldbus Variable USINT Extended 2 (A5 ) –...

  • Seite 294: Input Fieldbus Variable Uint (A6 Hex )

    Eingangsvariablen. Der Instanzbereich der Klasse “Input Fieldbus Variable UINT“ deckt die SPS- Eingangsvariablendaten von 1 bis 255 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Eingangsvariablen %IW1276...%IW1530. Instanz 0 (Klassenattribute) Tabelle 288: Input Fieldbus Variable UINT (A6 ) –...

  • Seite 295: Input Fieldbus Variable Uint Extended 1 (A7 Hex )

    Lesen von SPS-Eingangsvariablendaten. Der Instanzbereich der Klasse “Input Fieldbus Variable UINT Extended 1“ deckt die SPS-Eingangsvariablendaten von der SPS-Eingangsvariablen 256 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS der SPS-Adresse für die Eingangsvariable %IW1531. Instanz 0 (Klassenattribute) Tabelle 291: Input Fieldbus Variable UINT Extended 1 (A7 ) –...

  • Seite 296: Output Fieldbus Variable Uint (A8 Hex )

    Ausgangsvariablen. Der Instanzbereich der Klasse “Output Fieldbus Variable UINT“ deckt die SPS- Ausgangsvariablendaten von 1 bis 255 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Ausgangsvariablen %QW1276...%QW1530. Instanz 0 (Klassenattribute) Tabelle 294: Output Fieldbus Variable UINT (A8 ) –...

  • Seite 297: Output Fieldbus Variable Uint Extended 1 (A9 Hex )

    Austausch von SPS-Ausgangsvariablendaten. Der Instanzbereich der Klasse “Output Fieldbus Variable UINT Extended 1“ deckt die SPS-Ausgangsvariablendaten von der SPS-Ausgangsvariablen 256 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Ausgangsvariable %QW1531. Instanz 0 (Klassenattribute) Tabelle 297: Output Fieldbus Variable UINT Extended 1 (A9 ) –...

  • Seite 298: Input Fieldbus Variable Udint (Aa Hex )

    Eingangsvariablen. Der Instanzbereich der Klasse “Input Fieldbus Variable UDINT“ deckt die SPS- Eingangsvariablendaten von 1 bis 128 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Eingangsvariablen %ID638 ... %ID765. Instanz 0 (Klassenattribute) Tabelle 300: Input Fieldbus Variable UDINT (AA ) –...

  • Seite 299: Input Fieldbus Variable Udint Offset (Ab Hex )

    Diese Klasse ermöglicht das Lesen von Daten einer bestimmten SPS- Eingangsvariablen. Mit einem Offset von 2 Byte auf die Adressen der Klasse “Input Fieldbus Variable UDINT (AA )“ entspricht dieses bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Eingangsvariablen %ID638 ... %ID765. Information Informationen zur Verwendung des Offsets Unter „Offset von 2 Byte“...

  • Seite 300: Output Fieldbus Variable Udint (Ac Hex )

    Ausgangsvariablen. Der Instanzbereich der Klasse “Output Fieldbus Variable UDINT“ deckt die SPS- Ausgangsvariablendaten von 1 bis 128 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die Ausgangsvariablen %QD638 ... %QD765. Instanz 0 (Klassenattribute) Tabelle 306: Output Fieldbus Variable UDINT (AC ) –...

  • Seite 301: Output Fieldbus Variable Udint Offset (Ad Hex )

    Diese Klasse ermöglicht den Austausch von Daten einer bestimmten SPS- Ausgangsvariablen. Mit einem Offset von 2 Byte auf die Adressen der Klasse “Output Fieldbus Variable UDINT (AC )“ entspricht dieses bei WAGO-I/O-PRO bzw. CODESYS den SPS-Adressen für die %QD638 ... %QD765. Information Informationen zur Verwendung des Offsets Unter „Offset von 2 Byte“...

  • Seite 302: Busklemmen

    750-852 ETHERNET ECO Controller Pos : 118 /Serie 750 (WAGO-I/O-SYST EM)/Gerätebeschr eibung/Ei nleitung/Bus klemmen - Ü bersc hrift 1, Ü bersic ht - Übersc hrift 2, und allgemeine Einl eitung @ 4\mod_1237537660059_6.doc x @ 28768 @ 12 @ 1 Busklemmen 13.1...

  • Seite 303: Aufbau Der Prozessdaten Für Modbus/Tcp

    Busklemmen berücksichtigen. Pos : 120.2 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/ETH ERNET - EtherNet/IP - M ODBU S/TC P/PA ETH ERN ET - PFC-Prozes sabbil d @ 12\mod_1332762119581_6.doc x @ 92091 @ @ 1 Für das PFC-Prozessabbild des Feldbuscontrollers ist der Aufbau der Prozesswerte identisch.

  • Seite 304: Digitaleingangsklemmen

    Pos : 120.4 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/ETH ERNET - EtherNet/IP - M ODBU S/TC P/PA ETH ERN ET- Digital e Kl emmen M ODBU S/TC P ( 750-342, - 352, -830, -842, - 849) @ 5\mod_1253542361394_6.doc...

  • Seite 305: 2-Kanal-Digitaleingangsklemmen Mit Diagnose Und Ausgangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.2.1.4 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten 750-418 753-418 Die Digitaleingangsklemme liefert über die Prozesswerte im Eingangsprozessabbild hinaus 4 Bit Daten, die im Ausgangsprozessabbild dargestellt werden. Tabelle 315: 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten Eingangsprozessabbild...

  • Seite 306: 8-Kanal-Digitaleingangsklemme Ptc Mit Diagnose Und Ausgangsdaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.2.1.7 8-Kanal-Digitaleingangsklemme PTC mit Diagnose und Ausgangsdaten 750-1425 Die Digitaleingangsklemme PTC liefert über einen logischen Kanal 2 Byte für das Ein- und Ausgangsprozessabbild. Der Signalzustand der PTC-Eingänge DI1 … DI8 wird über das Eingangsdatenbyte D0 an den Feldbuskoppler/-controller übertragen.

  • Seite 307: Digitalausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.2.2 Digitalausgangsklemmen Die Digitalausgangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Status des jeweiligen Kanals angibt. Diese Bits werden in das Ausgangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 308: 2-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.2.2.3 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-507 (-508), -522, 753-507 Die Digitalausgangsklemmen liefern über die 2-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 2 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 309: 4-Kanal-Digitalausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.2.2.4 4-Kanal-Digitalausgangsklemmen 750-504, -516, -519, -531, 753-504, -516, -531, -540 Tabelle 324: 4-Kanal-Digitalausgangsklemmen Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 steuert steuert steuert...

  • Seite 310: 8-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.2.2.7 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-537 Die Digitalausgangsklemmen liefern über die 8-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 8 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 311: 8-Kanal-Digitaleingangsklemmen/-Digitalausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.2.2.9 8-Kanal-Digitaleingangsklemmen/-Digitalausgangsklemmen 750-1502, -1506 Tabelle 329: 8-Kanal-Digitalein-/ -ausgangsklemmen Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit...

  • Seite 312: Analogeingangsklemmen

    Pos : 120.6 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/ETH ERNET - EtherNet/IP - M ODBU S/TC P/PA ETH ERN ET - AIs-Ei nlei tung MOD BUS/TCP (INTEL, mit word- alignment) @ 7\mod_1272352811572_6.doc...

  • Seite 313: 4-Kanal-Analogeingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.2.3.3 4-Kanal-Analogeingangsklemmen 750-450, -453, -455, -457, -459, -460, -468, (und alle Varianten), 753-453, -455, -457, -459 Tabelle 332: 4-Kanal-Analogeingangsklemmen Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Messwert Kanal 1 Messwert Kanal 2...

  • Seite 314: 3-Phasen-Leistungsmessklemme

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.2.3.4 3-Phasen-Leistungsmessklemme 750-493 Die Analogeingangsklemmen erscheinen mit insgesamt 9 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 6 Datenbytes sowie drei zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 6 Worte im Prozessabbild belegt.

  • Seite 315: 8-Kanal-Analogeingangsklemmen

    750-852 ETHERNET ECO Controller Pos : 120.11 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/ETHER NET - EtherNet/IP - MOD BU S/TC P/PA ETH ERNET - MOD BUS/TCP zusätzlich 8-Kanal AIs @ 15\mod_1370947457096_6.doc x @ 122442 @ 4 @ 1 13.2.3.5...

  • Seite 316: Analogausgangsklemmen

    Homepage unter: www.wago.com. Pos : 120.16 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/ETHER NET - EtherNet/IP - MOD BU S/TC P/PA ETH ERNET - AOs (INT EL, mit wor d-alignment) @ 7\mod_1272352309632_6.doc x @ 55791 @ 44 @ 1 13.2.4.1...

  • Seite 317: 8-Kanal-Analogausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.2.4.3 8-Kanal-Analogausgangsklemmen Tabelle 337: 8-Kanal-Analogausgangsklemmen Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Ausgabewert Kanal 1 Ausgabewert Kanal 2 Ausgabewert Kanal 3 Ausgabewert Kanal 4 Ausgabewert Kanal 5 Ausgabewert Kanal 6...

  • Seite 318: Sonderklemmen

    Pos : 120.19 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/ETHER NET - EtherNet/IP - MOD BU S/TC P/PA ETH ERNET - Sonder klemmen (Intel , mit word- alignment) bis KNX- Bus klemme-für 32-Bit' er @ 7\mod_1272352385583_6.doc...
  • Seite 319 WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 750-404/000-005 Die Zählerklemmen belegen insgesamt 5 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 4 Datenbytes sowie ein zusätzliches Steuer- /Statusbyte. Diese Busklemmen liefern pro Zähler 16-Bit-Zählerstände. Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt.

  • Seite 320: Pulsweitenklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.2.5.2 Pulsweitenklemmen 750-511, (und alle Varianten /xxx-xxx) Diese Pulsweitenklemmen belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes sowie zwei zusätzliche Steuer- /Statusbytes. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 321: Serielle Schnittstellen Mit Standard-Datenformat

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.2.5.4 Serielle Schnittstellen mit Standard-Datenformat 750-650/000-001, -014, -015, -016 750-653/000-001, -006 Die seriellen Schnittstellenklemmen, die auf das Standard-Datenformat eingestellt sind, belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 5 Datenbytes und ein zusätzliches Steuer-/Statusbyte.

  • Seite 322: Weg- Und Winkelmessung

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 345: SSI-Geber Interface Busklemmen mit alternativem Datenformat Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Datenbytes 13.2.5.7 Weg- und Winkelmessung 750-631/000-004, -010, -011 Die Busklemme 750-631 belegt 5 Bytes im Eingangs- und mit 3 Bytes im Ausgangsbereich des Prozessabbilds.
  • Seite 323 WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller Tabelle 347: Incremental-Encoder-Interface 750-634 Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte nicht genutzt Statusbyte Zählerwort (D2) *) nicht genutzt (Periodendauer) Latchwort Ist durch das Steuerbyte die Betriebsart Periodendauermessung eingestellt, wird in D2 zusammen mit D3/D4 die Periodendauer als 24-Bit-Wert ausgegeben.

  • Seite 324: Dc-Drive Controller

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 750-635, 753-635 Die Digitale Impuls Schnittstelle belegt insgesamt 4 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt.

  • Seite 325: Steppercontroller

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Steuerbyte C1 Steuerbyte C0 Sollposition Sollposition (LSB) Sollposition Sollposition (MSB) 13.2.5.9 Steppercontroller 750-670 Der Steppercontroller RS 422 / 24 V / 20 mA 750-670 stellt dem Feldbuskoppler über 1 logischen Kanal 12 Byte Ein- und Ausgangsprozessabbild zur Verfügung.

  • Seite 326: 13.2.5.10 Rtc-Modul

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Reserviert Reserviert Controlbyte C0 Prozessdaten*) / Mailbox**) Prozessdaten*) / Controlbyte C3 Reserviert**) Controlbyte C1 Controlbyte C2 Zyklisches Prozessabbild (Mailbox ausgeschaltet). Mailboxprozessabbild (Mailbox eingeschaltet) 13.2.5.10 RTC-Modul...

  • Seite 327: 13.2.5.12 Dali-Multi-Master-Klemme

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte DALI-Befehl, Steuerbyte DSI-Dimmwert Parameter 2 DALI-Adresse Command-Extension Parameter 1 13.2.5.12 DALI-Multi-Master-Klemme 753-647 Die DALI-Multi-Master-Klemme belegt insgesamt 24 Byte im Ein- und Ausgangsbereich des Prozessabbildes.
  • Seite 328 Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 354: Übersicht über das Eingangsprozessabbild im „Easy-Modus“ Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte res. Status Broadcast schalten: Bit 0: 1-/2-Tasten-Modus Bit 2: Broadcast-Status EIN/AUS Bit 1,3-7: - DA4…DA7 DA0…DA3...

  • Seite 329: Lon ® -Ftt-Klemme

    -FTT-Klemme 753-648 ® Das Prozessabbild der LON -FTT-Klemme besteht aus einem Steuer-/Statusbyte und 23 Byte bidirektionaler Kommunikationsdaten, die von dem WAGO-I/O- PRO- Funktionsbaustein „LON_01.lib“ verarbeitet werden. Dieser Baustein ist für ® die Funktion der LON -FTT-Klemme unbedingt erforderlich und stellt steuerungsseitig eine Anwenderschnittstelle zur Verfügung.

  • Seite 330: Bluetooth ® Rf-Transceiver

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 357: MP-Bus-Masterklemme 750-643 Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte erweitertes Steuer- C1/S1 C0/S0 Steuer- /Statusbyte /Statusbyte Datenbytes ® 13.2.5.16 Bluetooth RF-Transceiver 750-644 ® Die Größe des Prozessabbildes der Bluetooth -Busklemme ist in den festgelegten Größen 12, 24 oder 48 Byte einstellbar.

  • Seite 331: 13.2.5.17 Schwingstärke/Wälzlagerüberwachung Vib I/O

    Pos : 120.20 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/ETHER NET - EtherNet/IP - MOD BU S/TC P/PA ETH ERNET - MOD BUS/TCP Teil 1 KNX/EIB/TP1-Kl emme 753- 646 (nur für 750-830, -842, - 849) @ 5\mod_1253540550198_6.doc...

  • Seite 332: 13.2.5.19 As-Interface-Masterklemme

    Pos : 120.21 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/ETHER NET - EtherNet/IP - MOD BU S/TC P/PA ETH ERNET - MOD BUS/TCP Teil 2 ASI- und Systemklemmen (750-342, -830, - 842, -849) @ 5\mod_1246540791017_6.doc...

  • Seite 333: Systemklemmen

    Pos : 120.22 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/ETHER NET - EtherNet/IP - MOD BU S/TC P/PA ETH ERNET - MOD BUS/TCP Teil 3 Binäre Pl atz hal ter kl emmen - l etz te Kl emme @ 8\mod_1279182270905_6.doc...

  • Seite 334: Aufbau Der Prozessdaten Für Ethernet/Ip

    Pos : 121.2 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/ETH ERNET - EtherNet/IP - M ODBU S/TC P/PA ETH ERN ET- Digital e Kl emmen EtherN et/IP (750- 341/841/881) @ 5\mod_1253544395769_6.doc x @ 41918 @ 344444443444444444 @ 1...

  • Seite 335: Digitaleingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.3.1 Digitaleingangsklemmen Die Digitaleingangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Signalzustand des jeweiligen Kanals angibt. Diese Bits werden in das Eingangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 336: 2-Kanal-Digitaleingangsklemmen Mit Diagnose

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.3.1.3 2-Kanal-Digitaleingangsklemmen mit Diagnose 750-419, -421, -424, -425 753-421, -424, -425 Tabelle 366: 2-Kanal-Digitaleingangsklemmen mit Diagnose Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...

  • Seite 337: 8-Kanal-Digitaleingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.3.1.6 8-Kanal-Digitaleingangsklemmen 750-430, -431, -436, -437, -1415, -1416, -1417 753-430, -431, -434 Tabelle 369: 8-Kanal-Digitaleingangsklemmen Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit...

  • Seite 338: Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.3.2 Digitalausgangsklemmen Die Digitalausgangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Status des jeweiligen Kanals angibt. Diese Bits werden in das Ausgangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 339: 2-Kanal-Digitalausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.3.2.2 2-Kanal-Digitalausgangsklemmen 750-501, -502, -509, -512, -513, -514, -517, -535, (und alle Varianten), 753-501, -502, -509, -512, -513, -514, -517 Tabelle 372: 2-Kanal-Digitalausgangsklemmen Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3...

  • Seite 340: 4-Kanal-Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 374: 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 75x-506 Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Diagnosebit Diagnosebit Diagnosebit Diagnosebit Kanal 2 Kanal 2...

  • Seite 341: 4-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.3.2.5 4-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-532 Die Digitalausgangsklemmen liefern über die 4-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 4 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 342: 8-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.3.2.7 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-537 Die Digitalausgangsklemmen liefern über die 8-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 8 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 343: 8-Kanal-Digitalein- / -Ausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.3.2.9 8-Kanal-Digitalein- / -ausgangsklemmen 750-1502, -1506 Tabelle 380: 8-Kanal-Digitalein-/ -ausgangsklemmen Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit...

  • Seite 344: Analogeingangsklemmen

    750-852 ETHERNET ECO Controller Pos : 121.4 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/ETH ERNET - EtherNet/IP - M ODBU S/TC P/PA ETH ERN ET - EtherN et/IP ab AIs-Rest ( 750-341/-841) @ 5\mod_1253705986108_6.doc x @ 42059 @ 344444 @ 1 13.3.3...

  • Seite 345: 2-Kanal-Analogeingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.3.3.2 2-Kanal-Analogeingangsklemmen 750-452, -454, -456, -461, -462, -465, -466, -467, -469, -472, -474, -475, 476, - 477, -478, -479, -480, -481, -483, -485, -492, (und alle Varianten), 753-452, -454, -456, -461, -465, -466, -467, -469, -472, -474, -475, 476, -477,...

  • Seite 346: 8-Kanal-Analogeingangsklemmen

    Klasse (0x68) 3 Instanzen. Pos : 121.5 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/ETH ERNET - EtherNet/IP - M ODBU S/TC P/PA ETH ERN ET - EtherN et/IP zus ätzlich 8-Kanal AIs @ 15\mod_1370948135790_6.doc x @ 122454 @ 4 @ 1 13.3.3.6...

  • Seite 347: Analogausgangsklemmen

    Information Informationen zum Steuer-/Statusbyteaufbau Den speziellen Aufbau der jeweiligen Steuer-/Statusbytes entnehmen Sie bitte der zugehörigen Busklemmenbeschreibung. Ein Handbuch mit der jeweiligen Beschreibung zu jeder Busklemme finden Sie auf der WAGO- Internetseite unter: http://www.wago.com. 13.3.4.1 2-Kanal-Analogausgangsklemmen 750-550, -552, -554, -556, -560, -562, 563, -585, (und alle Varianten),...

  • Seite 348: 4-Kanal-Analogausgangsklemmen

    (0x68) 4 Instanzen. Pos : 121.7 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/ETH ERNET - EtherNet/IP - M ODBU S/TC P/PA ETH ERN ET - EtherN et/IP zus ätzlich 8-Kanal AOs @ 18\mod_1392123359523_6.doc x @ 145031 @ 4 @ 1 13.3.4.3...

  • Seite 349: Zählerklemmen

    Informationen zum Steuer-/Statusbyteaufbau Den speziellen Aufbau der jeweiligen Steuer-/Statusbytes entnehmen Sie bitte der zugehörigen Busklemmenbeschreibung. Ein Handbuch mit der jeweiligen Beschreibung zu jeder Busklemme finden Sie auf der WAGO- Internetseite unter: http://www.wago.com. Die Sonderklemmen stellen sich wie analoge Klemmen dar.

  • Seite 350: Pulsweitenklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 391: Zählerklemmen 750-404/000-005 Eingangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte Statusbyte Zählerwert Zähler 1 Zählerwert Zähler 2 Diese Sonderklemmen stellen sich mit 1x6 Byte dar und belegen in Klasse (0x67) 1 Instanz.

  • Seite 351: Serielle Schnittstellen Mit Alternativem Datenformat

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller Diese Pulsweitenklemmen erscheinen mit insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes sowie zwei zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt. Tabelle 393: Pulsweitenklemmen 750-511, /xxx-xxx...

  • Seite 352: Serielle Schnittstellen Mit Standard Datenformat

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller 13.3.5.4 Serielle Schnittstellen mit Standard Datenformat 750-650/000-001, -014, -015, -016 750-651/000-001 750-653/000-001, -006 Die seriellen Schnittstellenklemmen, die mit dem Standard Datenformat eingestellt sind, erscheinen mit insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 5 Datenbytes und ein zusätzliches Steuer- /Statusbyte.

  • Seite 353: Weg- Und Winkelmessung

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller Hinweis Das Prozessabbild der /003-000-Varianten ist abhängig von der parametrierten Betriebart! Bei den frei parametrierbaren Busklemmenvarianten /003-000 kann die gewünschte Betriebsart eingestellt werden. Abhängig davon, ist das Prozessabbild dieser Busklemmen dann das gleiche, wie das von der entsprechenden Variante.
  • Seite 354 Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 399: Inkremental Encoder Interface Busklemme 750-631/000-004, --010, -011 Eingangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte nicht genutzt Statusbyte Zählerwort nicht genutzt Latchwort Diese Sonderklemmen stellen sich mit 1x6 Byte dar und belegen in Klasse (0x67) 1 Instanz.

  • Seite 355: Dc-Drive Controller

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 750-637 Die Inkremental Encoder Interface Busklemme erscheint mit 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes und zwei zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 356: Steppercontroller

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Die Umschaltung zwischen den Prozessdaten und den erweiterten Statusbytes im Eingangsprozessabbild erfolgt über Bit 3 (ExtendedInfo_ON) im Controlbyte C1 (C1.3). Mit Bit 3 des Statusbytes S1 (S1.3) wird die Umschaltung quittiert. Tabelle 403: Antriebssteuerung 750-636...

  • Seite 357: 13.3.5.10 Rtc-Modul

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller Tabelle 404: Steppercontroller RS 422 / 24 V / 20 mA 750-670 Eingangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte Reserviert Reserviert Statusbyte S0 Prozessdaten*) / Mailbox**) Prozessdaten*) / Statusbyte S3...

  • Seite 358: 13.3.5.12 Funkreceiver Enocean

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Die DALI/DSI-Masterklemme erscheint mit insgesamt 6 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds, 5 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt. Tabelle 406: DALI/DSI-Masterklemme 750-641...

  • Seite 359: 13.3.5.13 Mp-Bus-Masterklemme

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller 13.3.5.13 MP-Bus-Masterklemme 750-643 Die MP-Bus-Masterklemme erscheint mit insgesamt 8 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 6 Datenbytes und zwei zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 360: 13.3.5.15 Schwingstärke/Wälzlagerüberwachung Vib I/O

    Busklemmen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller ® Tabelle 409: Bluetooth RF-Transceiver 750-644 Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte Steuer- C0/S0 nicht genutzt /Statusbyte Mailbox (0, 3, 6 oder 9 Worte) sowie Prozessdaten (2-23 Worte) Die 750-644 stellt sich als Sonderklemme dar.

  • Seite 361: Tabelle 411: As-Interface Masterklemme 750-655

    WAGO-I/O-SYSTEM 750 Busklemmen 750-852 ETHERNET ECO Controller Das Prozessabbild der AS-interface Masterklemme ist in seiner Länge einstellbar in den festgelegten Größen von 12, 20, 24, 32, 40 oder 48 Byte. Es besteht aus einem Control- bzw. Statusbyte, einer 0, 6, 10, 12 oder 18 Byte großen Mailbox und den AS-interface Prozessdaten in einem Umfang von 0 bis...

  • Seite 362: Systemklemmen

    750-852 ETHERNET ECO Controller Pos : 121.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/ETHER NET - EtherNet/IP - MOD BU S/TC P/PA ETH ERNET - Systemkl emmen Ethernet/IP @ 7\mod_1272375855608_6.doc x @ 55819 @ 344 @ 1 13.3.6...

  • Seite 363: Anwendungsbeispiele

    Pos : 123 /Serie 750 (WAGO-I/O-SYST EM)/Funktionsbesc hrei bung/Speic herfunkti on/Fel dbus kommuni kati on/MOD BUS/Anwendungsbeis piel e - T est von M ODBU S-Pr otokoll und Fel dbus kn. - Vis ualisierung und Steuerung SCAD A @ 4\mod_1236780299078_6.doc...
  • Seite 364 Demoversion im Internet frei erhältlich. Die Bedienung dieser Programme ist herstellerspezifisch. Dennoch sind im Folgenden einige wesentliche Schritte aufgeführt, die veranschaulichen, wie ein Programm mit einem WAGO-ETHERNET-Feldbusknoten und einer SCADA- Software prinzipiell entwickelt werden kann: Laden Sie zunächst den MODBUS-Treiber und wählen Sie MODBUS- ETHERNET.

  • Seite 365: Abbildung 74: Beispiel Scada-Software Mit Modbus-Treiber

    WAGO-I/O-SYSTEM 750 Anwendungsbeispiele 750-852 ETHERNET ECO Controller Dabei repräsentiert die erste Stelle die MODBUS-Tabelle (0, 1, 3 oder 4) und implizit den Funktionscode (siehe nachfolgende Tabelle). Tabelle 414: MODBUS-Tabelle und -Funktionscodes MODBUS-Tabelle MODBUS-Funktionscode FC1 oder Lesen eines Eingangsbits oder FC15...

  • Seite 366: Einsatz In Explosionsgefährdeten Bereichen

    Pos : 125.1 /Alle Serien (Allgemeine M odul e)/Übersc hriften/Ebene 1Ei ns atz i n explosi onsgefähr deten Bereic hen - Ü berschrift 1 @ 3\mod_1224075191281_6.doc x @ 24082 @ 1 @ 1 Einsatz in explosionsgefährdeten Bereichen Pos : 125.2 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Einsatzbereic h Serie 750 @ 3\mod_1234272230203_6.doc x @ 27498 @ @ 1 Das WAGO-I/O-SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 ausgelegt.

  • Seite 367: Beispielhafter Aufbau Der Kennzeichnung

    Pos : 125.6 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Beispi elbedruc kung der ATEX- und IEC-Ex-z ugel ass enen Bus kl emmen g emäß CEN ELEC und IEC _2013 @ 14\mod_1360569228625_6.doc...

  • Seite 368: Tabelle 415: Beschreibung Der Beispielbedruckung Der Atex- Und Iecex-Zugelassenen Busklemmen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 415: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001 X Bescheinigungsnummern Stäube Gerätegruppe: alle außer Bergbau Gerätekategorie 3 (Zone 22)

  • Seite 369: Abbildung 77: Beispiel Für Die Seitliche Bedruckung Der Atex- Und Iecex-Zugelassenen Ex I Busklemmen

    750-852 ETHERNET ECO Controller Pos : 125.8 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Beispi elbedruc kung der Ex-i- und IEC- Ex-i-zugel ass enen Bus kl emmen gemäß CEN ELEC und IEC_2013 @ 14\mod_1360569320118_6.doc x @ 111297 @ @ 1 Abbildung 77: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen Ex i...

  • Seite 370: Tabelle 416: Beschreibung Der Beispielbedruckung Der Atex- Und Iecex-Zugelassenen Ex I Busklemmen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 416: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001X Bescheinigungsnummern TÜV 12 ATEX 106032 X IECEx TUN 12.0039 X...
  • Seite 371 WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-852 ETHERNET ECO Controller Tabelle 416: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Gase Gerätegruppe: Alle außer Bergbau 3(1)G Gerätekategorie 3 (Zone 2) die Sicherheitsvorrichtungen für Geräte der Kategorie 1 (Zone 0) enthalten 3(2)G Gerätekategorie 3 (Zone 2) die...

  • Seite 372: Kennzeichnung Für Amerika Gemäß Nec 500

    WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 125.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Kennzeic hnung für Ameri ka gemäß N EC 500 - Ü berschrift 3 @ 3\mod_1224158423187_6.doc x @ 24186 @ 3 @ 1 15.1.2 Kennzeichnung für Amerika gemäß...

  • Seite 373: Errichtungsbestimmungen

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-852 ETHERNET ECO Controller Pos : 125.13 /Alle Serien (Allgemeine M odule)/Ü bersc hriften/Ebene 2Errichtungsbesti mmung en - Übersc hrift 2 @ 3\mod_1232453624234_6.doc x @ 26369 @ 2 @ 1 15.2 Errichtungsbestimmungen Pos : 125.14 /Alle Serien (Allgemeine M odule)/Ei nsatz i n Ex- Bereic hen/Errichtungsbesti mmungen Einl eitung _2013 @ 14\mod_1360582328318_6.doc x @ 111370 @ @ 1 Für die Errichtung und den Betrieb elektrischer Anlagen in explosionsfähigen...

  • Seite 374: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Atex Zertifikat Tüv 14 Atex 148929 X)

    750-852 ETHERNET ECO Controller Pos : 125.16 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. ATEX-Z ertifi kat TÜ V 14 AT EX 148929_X @ 21\mod_1416995371807_6.doc x @ 169117 @ 3 @ 1 15.2.1...

  • Seite 375: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Atex Zertifikat Tüv 12 Atex 106032 X)

    750-852 ETHERNET ECO Controller Pos : 125.18 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. ATEX-Z ertifi kat TÜ V 12 AT EX 106032x_2013_2 @ 15\mod_1368620479454_6.doc x @ 119781 @ 3 @ 1 15.2.2...

  • Seite 376: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iec-Ex Tun 14.0035 X)

    750-852 ETHERNET ECO Controller Pos : 125.20 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. IEC- Ex-Zertifi kat TUN 14.0035 X_2014 @ 21\mod_1416995779884_6.doc x @ 169121 @ 3 @ 1 15.2.3 Besondere Bedingungen für den sicheren Ex Betrieb...

  • Seite 377: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iecex Tun 12.0039 X)

    750-852 ETHERNET ECO Controller Pos : 125.22 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. IEC- Ex-Zertifi kat TUN 12.0039 X_2013_2 @ 15\mod_1368620821493_6.doc x @ 119789 @ 3 @ 1 15.2.4 Besondere Bedingungen für den sicheren Ex Betrieb (IEC-...

  • Seite 378: Besondere Bedingungen Für Den Sicheren Betrieb Nach Ansi/Isa

    WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Pos : 125.24 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Errichtungs besti mmungen ANSI ISA 12.12.01_2013_2_für 750- 439, -633, -663/000-003 @ 21\mod_1417518338537_6.doc x @ 169811 @ 3 @ 1 15.2.5 Besondere Bedingungen für den sicheren Betrieb nach ANSI/ISA 12.12.01...

  • Seite 379: Abbildungsverzeichnis

    WAGO-I/O-SYSTEM 750 Abbildungsverzeichnis 750-852 ETHERNET ECO Controller Pos : 128 /Dokumentati on allgemei n/Verz eichniss e/Abbildungsverz eichnis - Ü berschrift oG und Verzeic hnis @ 3\mod_1219222916765_6.doc x @ 21079 @ @ 1 Abbildungsverzeichnis Abbildung 1: Feldbusknoten (Beispiel) ..............19 Abbildung 2: Bedruckungsbereich für Fertigungsnummer ........20 Abbildung 3: Potentialtrennung (Beispiel) ............
  • Seite 380 Abbildungsverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Abbildung 43: Adresswahlschalter, hier z. B. Einstellung des Wertes „50“ (2 ) ......................99 Abbildung 44: Beispiel für den Funktionstest eines Feldbusknotens ....112 Abbildung 45: ETHERNET-Settings-Beispiel für die Zeitsynchronisation ..117 Abbildung 46: Anmeldung für Programmierzugriff ........... 120 Abbildung 47: Anmeldung im PLC-Browser .............

  • Seite 381: Tabellenverzeichnis

    Tabelle 33: Beispieladressierung ................87 Tabelle 34: Zuordnung digitale Ein-/Ausgänge zum Prozessdatenwort gemäß Intel-Format ....................89 Tabelle 35: ETHERNET-Bibliotheken für WAGO-I/O-PRO ......128 Tabelle 36: Task-Abarbeitung ................133 Tabelle 37: WBM-Seite „Information“ ............... 146 Tabelle 38: WBM-Seite „Ethernet“ ..............149 Tabelle 39: WBM-Seite „TCP/IP“...
  • Seite 382 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 43: WBM-Seite „Security“ ..............161 Tabelle 44: WBM-Seite „Modbus“ ..............165 Tabelle 45: WBM-Seite „EtherNet/IP“ ............... 167 Tabelle 46: WBM-Seite „PLC-Info“ ..............168 Tabelle 47: WBM-Seite „PLC“ ................170 Tabelle 48: WBM-Seite „Features“ ..............171 Tabelle 49: WBM-Seite „I/O Config“...
  • Seite 383 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-852 ETHERNET ECO Controller Tabelle 91: Aufbau der Exception für den Funktionscode FC3 ......212 Tabelle 92: Aufbau des Request für den Funktionscode FC4 ......213 Tabelle 93: Aufbau der Response für den Funktionscode FC4 ......213 Tabelle 94: Aufbau der Exception für den Funktionscode FC4 ......
  • Seite 384 Tabelle 177: Registeradresse 0x3000 bis 0x4FFF ..........243 Tabelle 178: OSI-Referenzmodell ............... 245 Tabelle 179: Übersicht CIP-Common-Klassen ........... 248 Tabelle 180: Übersicht WAGO-spezifische Klassen .......... 248 Tabelle 181: Erläuterung der Tabellenköpfe in den Objektbeschreibungen ..249 Tabelle 182: Identity (01 ) –...
  • Seite 385 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-852 ETHERNET ECO Controller Tabelle 191: Statische Assembly-Instanzen – Instanz 102 (66 ) ..... 254 Tabelle 192: Statische Assembly-Instanzen – Instanz 103 (67 ) ..... 254 Tabelle 193: Statische Assembly-Instanzen – Instanz 104 (68 ) ..... 254 Tabelle 194: Statische Assembly-Instanzen –...
  • Seite 386 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 241: Analog Input Point (67 ) – Instanz 1 ... 255 ....... 278 Tabelle 242: Analog Input Point (67 ) – Common service......278 Tabelle 243: Analog Input Point Extended 1 (6B ) –...
  • Seite 387 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-852 ETHERNET ECO Controller Tabelle 285: Output Fieldbus Variable USINT Extended 2 (A5 ) – Klasse ... 293 Tabelle 286: Output Fieldbus Variable USINT Extended 2 (A5 ) – Instanz 511...512..................... 293 Tabelle 287: Output Fieldbus Variable USINT Extended 2 (A5 ) –...
  • Seite 388 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 323: 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 75x-506 ................308 Tabelle 324: 4-Kanal-Digitalausgangsklemmen ..........309 Tabelle 325: 4-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten .................... 309 Tabelle 326: 8-Kanal-Digitalausgangsklemmen ..........309 Tabelle 327: 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ....................
  • Seite 389 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-852 ETHERNET ECO Controller Tabelle 367: 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten ................... 336 Tabelle 368: 4-Kanal-Digitaleingangsklemmen ..........336 Tabelle 369: 8-Kanal-Digitaleingangsklemmen ..........337 Tabelle 370: 16-Kanal-Digitaleingangsklemmen ..........337 Tabelle 371: 1-Kanal-Digitalausgangsklemmen mit Eingangsdaten ....338 Tabelle 372: 2-Kanal-Digitalausgangsklemmen ..........339 Tabelle 373: 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ....................
  • Seite 390 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-852 ETHERNET ECO Controller Tabelle 407: Funkreceiver EnOcean 750-642 ............. 358 Tabelle 408: MP-Bus-Masterklemme 750-643 ........... 359 ® Tabelle 409: Bluetooth RF-Transceiver 750-644 ..........360 Tabelle 410: Schwingstärke/Wälzlagerüberwachung VIB I/O 750-645 ..... 360 Tabelle 411: AS-interface Masterklemme 750-655 ..........361 Tabelle 412: Systemklemmen mit Diagnose 750-610, -611 .......
  • Seite 391 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-852 ETHERNET ECO Controller === Ende der Liste für T extmar ke Verzeic hnis_hi nten === Handbuch Version 1.3.0...
  • Seite 392 Pos : 132 /Dokumentati on allgemei n/Ei nband/Ei nband Handbuc h - R üc ks eite 2015 @ 9\mod_1285229376516_6.doc x @ 64942 @ @ 1 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 –...

Inhaltsverzeichnis
