2.2.4 Moottorin paino

Moottorin kokonaispaino vaihtelee samassa runko-
koossa, johtuen eri nimellistehosta, erilaisesta
asennusasennosta ja erilaisista lisävarusteista.
Seuraavassa taulukossa on ilmoitettu arvioidut maksimi -
painot vakiomallin moottoreille eri runkomateriaaleilla.
Tarkka paino on ilmoitettu arvokilvessä lähes kaikille
moottoreille lukuunottamatta pienimpiä runkokokoja.
Alumiini
Runko- Paino Lisäys
koko kg jarrusta
56 4,5 -
63 6 -
71 8 5
80 12 8
90 17 10
100 25 16
112 36 20
132 63 30
160 110 30
180 160 45
200 220 55
225 295 75
250 370 75
280 405 -
315 - -
355 - -
400 - -
450 - -
Taulukko 1

2.3 Asennus

2.3.1 Jäähdytys
Moottoristandardien mukaan ympäristön lämpötila ei
saa ylittää +40 °C (laivamoottoristandardissa +45 tai
50 °C). Tarkista, että moottorin ympärillä on tarpeeksi
jäähdytyksen vaatimaa etäisyyttä. Varmista, että lähellä
olevat laitteet, pinnat tai suora auringonpaiste eivät
kuumenna moottoria liikaa. Lisätietoja korkeammista
ympäristön lämpötiloista ja jäähdytyksestä saat otta-
malla yhteyden ABB tuotemyyntiin.

2.3.2 Alusta

Ostajalla on täysi vastuu alustan valmistamisesta.
Metalliset alustat on maalattava ruostumisen
estämiseksi.
Alustan on oltava tasainen ja riittävän tukeva, jotta se
kestää mahdolliset oikosulkuvoimat. Alustan pitää olla
niin mitoitettu, että vältetään resonanssien aiheuttamat
värähtelyt.
FI –
78
Valurauta Teräs
Paino Paino
kg kg
- -
- -
13 -
20 -
30 -
40 -
50 -
90 -
175 -
250 -
310 -
400 -
550 -
800 600
1700 1000
2700 2200
3500 3000
5000 4500
Ennen kuin moottori asennetaan, sovitelevyjä tai jalkoja
vasten tulevat perustan pinnat täytyy puhdistaa
paksusta maalista, maalipisaroista ja liasta. Tämän
jälkeen pinnat on tarkistettava jalkojen mahdollisten
korkeuserojen varalta. Myös kunkin jalan alla olevan

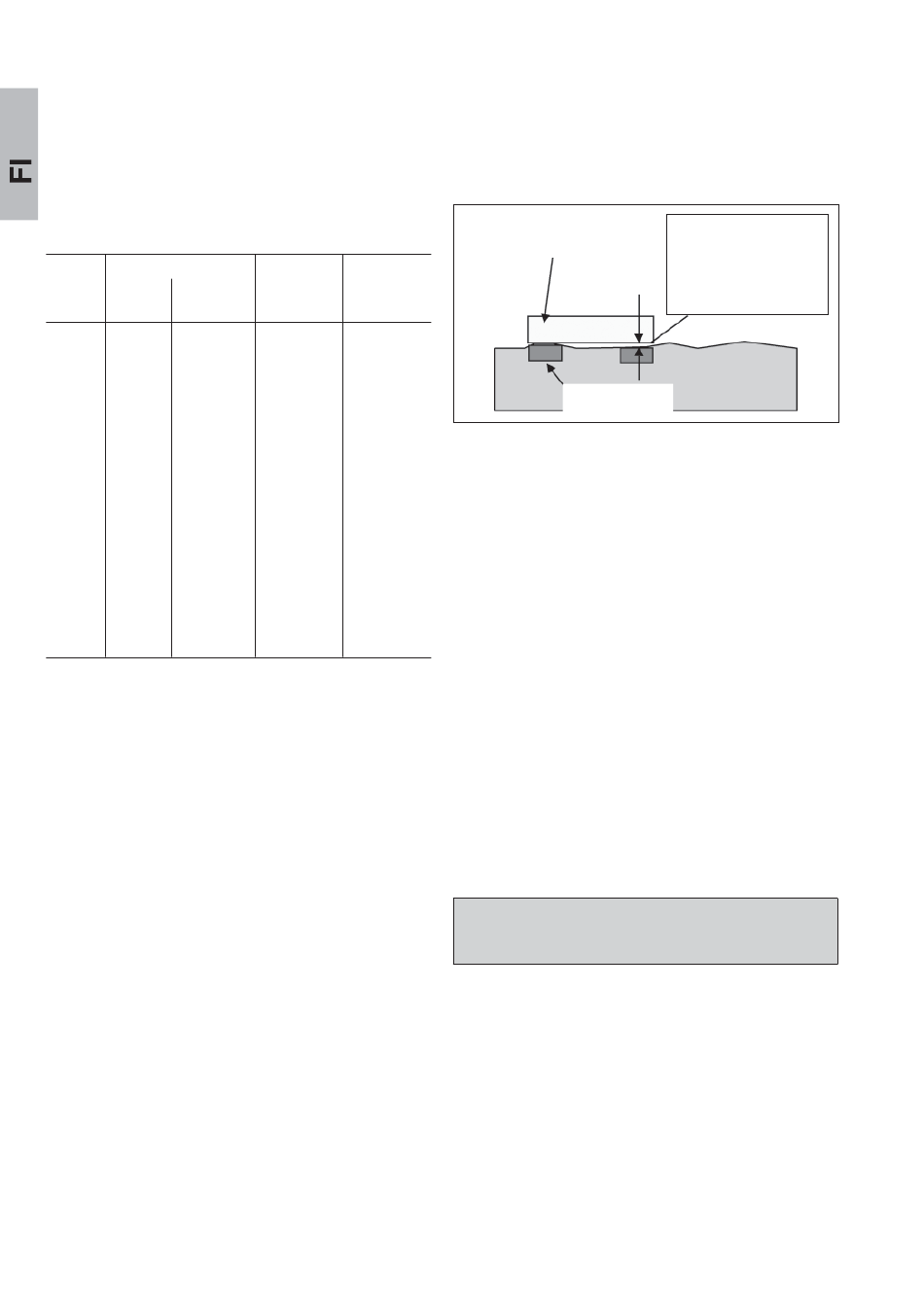

alueen tasaisuus on tarkastettava. Vaatimukset on
ilmoitettu alla olevassa kuvassa.
Viivain
Jalan paikka
Jalkalaatat
Kiinnitä jalkalaatat moottorin jalkoihin ja asenna väliin
1 - 2 mm:n levy.
Kohdista moottori käyttäen sopivia työvälineitä. Vala
laatta betoniin, tarkista kohdistus ja poraa reiät
ohjaustapeille.
Vesireiät
Varmista aina, että avoimet vesireiät ovat alaspäin, kun
asennusasento poikkeaa normaalista.
Erittäin pölyisissä oloissa kaikki vesireiät tulee sulkea.

2.3.3 Linjaus

Oikea linjaus on erittäin tärkeää laakerivaurioiden,
tärinän ja akselitapin murtumisen estämiseksi.
2.3.4 Kiristyskiskot ja hihnakäytöt
– Kiinnitä moottori kiristyskiskoihin kuvan 2 mukaan.
– Asenna kiristyskiskot vaakasuoraan samaan tasoon.
– Tarkista, että moottorin akseli on samassa suunnassa
käyttöakselin kanssa.
– Hihnat tulee kiristää toimittajan ohjeiden mukaan.
VAROITUS
Liiallinen hihnojen kiristys vaurioittaa laakereita ja
voi aiheuttaa akselin katkeamisen.
Älä ylitä maksimihihnavoimia (laakerin radiaali-
kuormituksia), jotka on ilmoitettu tuote-esitteissä.
ABB / Low Voltage Motors / Manual 12-2004
Huom.! Moottorin
jalkojen korkeusero ei
saa olla yli ± 0,1 mm.
