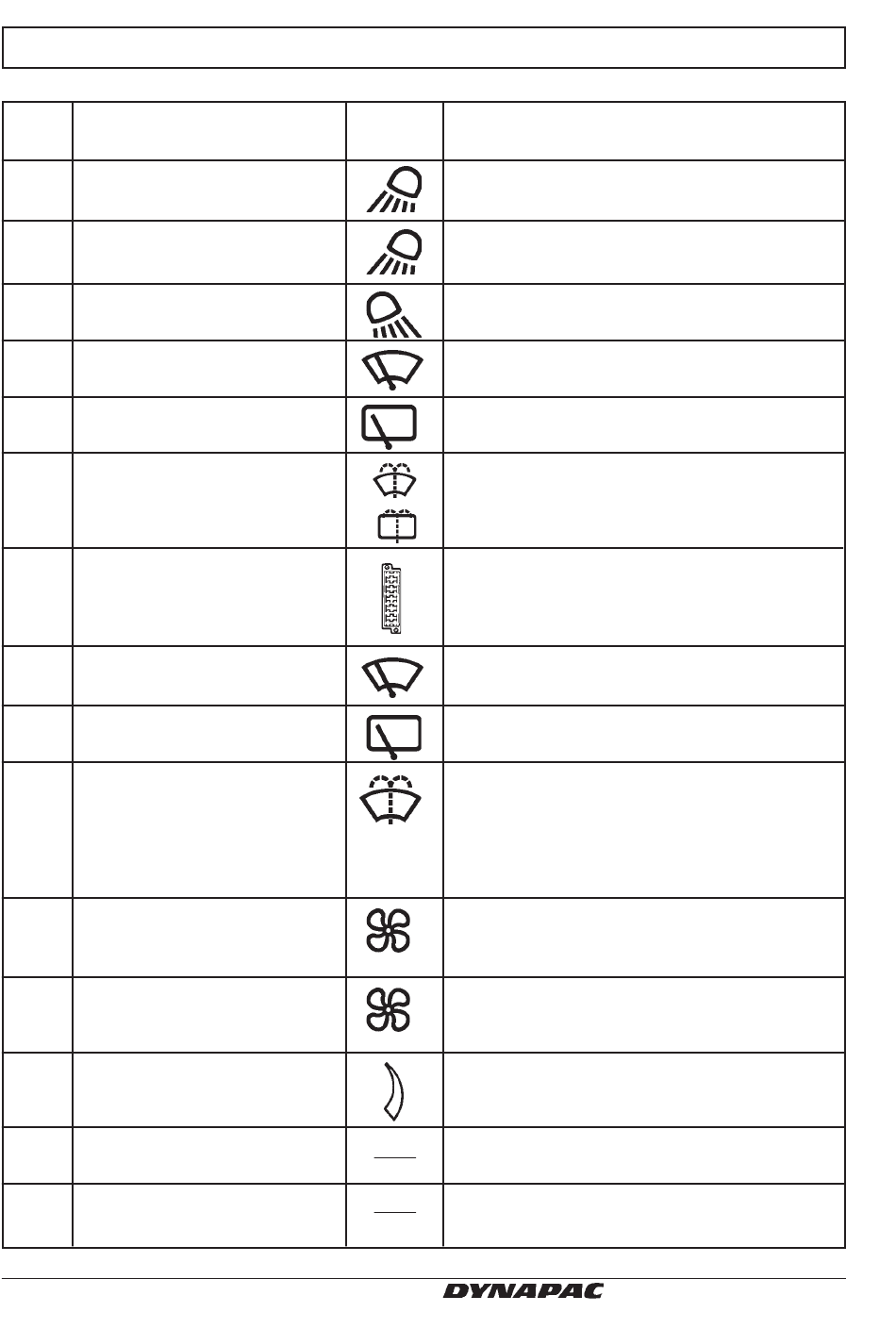

INSTRUMENTE UND BEDIENELEMENTE IN DER KABINE
Pos. i
Bezeichnung
Abb. 8
1
Arbeitsbeleuchtung vorn,
Schalter
2
Scheinwerfer über der Ban-
dage, Schalter
3
Arbeitsbeleuchtung hinten,
Schalter
4
Scheibenwischer vorn,
Schalter
5
Scheibenwischer hinten,
Schalter
6
Scheibenwischwasser für
Front- und Heckscheibe,
Schalter
7
Sicherungsdose (Kabine)
8
Scheibenwischer vordere
Seitenscheibe, Schalter
9
Scheibenwischer hintere
Seitenscheibe, Schalter
10
Scheibenwischwasser für
Seitenscheiben, Schalter
11
Umwälzung der Kabinenluft,
Schieberegler
12
Luftgebläse, Schalter
13
Warmluft-Einstellknopf
14
Klimaanlage, Schalter
15
Temperaturgeber
16
Symbol
Funktion
Wird eingedrückt und die vordere Arbeits-
beleuchtung leuchtet.
Wird eingedrückt und die Scheinwerfer über
der Bandage werden eingeschaltet.
Wird eingedrückt und die hintere Arbeits-
beleuchtung leuchtet.
Wird eingedrückt und der vordere Scheiben-
wischer wischt.
Wird eingedrückt und der hintere Scheibenwi-
scher wischt.
Durch Drücken an der oberen Kante wird
Wischwasser auf die Frontscheibe gespritzt.
Durch Drücken an der unteren Kante wird
Wischwasser auf die Heckscheibe gespritzt.
Enthält Sicherungen für die elektrische Anla-
ge. Siehe unter Rubrik „Elektrische Anlage" im
Wartungshandbuch mit der Beschreibung der
Funktion der verschiedenen Sicherungen.
Wird eingedrückt und der Scheibenwischer für
die vorderen Seitenscheiben wischt.
Wird eingedrückt und der Scheibenwischer für
die hinteren Seitenscheiben wischt.
Durch Drücken an der oberen Kante wird
Wischwasser auf die vorderen Seiten-
scheiben gespritzt.
Durch Drücken an der unteren Kante wird
Wischwasser auf die hinteren Seitenscheiben
gespritzt
In Stellung links ist die umgewälzte Luftmenge
maximal.
In Stellung rechts minimal.
In Stellung links ist der Lüfter ausgeschaltet.
In Stellung rechts nimmt die Luftmenge zur
Kabine in drei Stufen zu.
In Stellung unten ist maximale Wärme einge-
stellt.
In Stellung rechts ist die Wärme abgeschaltet.
Schaltet Klimaanlage ein/aus.
Misst die Innentemperatur. Darf nicht
überdeckt werden.
CC 622/622HF O622DE2
