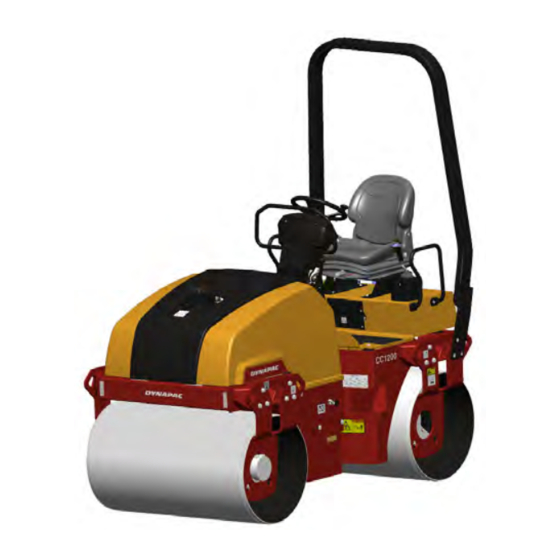

Dynapac CC1200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dynapac Anleitungen
  4. Baumaschinen und Baugeräten
  5. CC1200
  6. Bedienungsanleitung

Dynapac CC1200 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Bedienungsanleitung
ICC1200-1DE4.pdf
ICC1200-1DE4.pdf
Betrieb & Wartung
Betrieb & Wartung
Vibrationswalze
Vibrationswalze
10000332x0A000001 -
10000332x0A000001 -
Übersetzung der Originalanweisungen.
Übersetzung der Originalanweisungen.
Änderungen vorbehalten
Änderungen vorbehalten
Gedruckt in Schweden
Gedruckt in Schweden
CC1200
CC1200
Motor
Motor
Kubota D1703
Kubota D1703
Seriennummer
Seriennummer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynapac CC1200

Inhaltszusammenfassung für Dynapac CC1200

  • Seite 1 Bedienungsanleitung Bedienungsanleitung ICC1200-1DE4.pdf ICC1200-1DE4.pdf Betrieb & Wartung Betrieb & Wartung Vibrationswalze Vibrationswalze CC1200 CC1200 Motor Motor Kubota D1703 Kubota D1703 Seriennummer Seriennummer 10000332x0A000001 - 10000332x0A000001 - Übersetzung der Originalanweisungen. Übersetzung der Originalanweisungen. Änderungen vorbehalten Änderungen vorbehalten Gedruckt in Schweden Gedruckt in Schweden...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung..........................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Warnsymbole ....................1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Kantenfahren....................7 Neigung....................... 8 Spezielle Anweisungen......................9 Standardöle und andere empfohlene Öle und Flüssigkeiten ...... 9 Höhere Umgebungstemperaturen über +40 °C (104 °F) ......
  • Seite 4 Anzugsmoment ..................18 ROPS - Schrauben ................... 19 Hydraulikanlage ..................19 Maschinenbeschreibung ......................21 Kennzeichnung......................21 Produktidentifikationsnummer am Rahmen ..........21 Erklärung der 17-stelligen PIN-Seriennummer ......... 21 Maschinenschild..................22 Motorschilder..................... 22 Position - Aufkleber ................... 23 Sicherheitsaufkleber.................. 24 Informationsaufkleber................25 Instrumente/Steuerungen ..................
  • Seite 5 Bedienen der Walze.................. 39 Sperre/Notbremse/Feststellbremse – Kontrolle ........40 Vibration ........................40 Manuelle/Automatische Vibration.............. 40 Bremsen ........................41 Normales Bremsen ................... 41 Notbremsen im Notfall................42 Ausschalten....................42 Parken ........................43 Blockieren der Bandagen................43 Batterietrennschalter ................. 43 Langzeitiges Parken ......................45 Motor ......................
  • Seite 6 Walze zum Transport vorbereitet .............. 51 Klappbarer ROPS (Zubehör)..............52 Fahranweisung - Zusammenfassung..................53 Vorbeugende Wartung......................55 Abnahme und Lieferinspektion..............55 Gewährleistung ..................55 Wartung - Schmiermittel und Symbole .................. 57 Wartungssymbole ..................58 Wartung - Wartungsplan ......................59 Service- und Kontrollpunkte ..............59 Allgemeines....................
  • Seite 7 Bremsen - Kontrolle .................. 69 Wartung - 50 Std........................71 Luftfilteranzeige..................71 Luftfiltereinheit Kontrolle - Austausch des Hauptfilters ............71 Luftfilteranzeige - Zurücksetzen ..............72 Sicherheitsfilter - Wechsel................. 72 Luftfiltereinheit - Reinigung....................73 Lenkzylinder/Knickgelenk - Schmierung ........... 73 Wartung - alle 250 Stunden ....................75 Kühler Überprüfen –...
  • Seite 8 Wassertank - Entleeren................88 Wasserpumpe - Entleeren ................ 89 Wassertank - Reinigung................89 Kraftstofftank - Reinigung................90 Knickgelenk - Kontrolle ................90 ICC1200-1DE4.pdf 2012-04-24 . 0 - g...

  • Seite 9: Einführung

    Bandagen und gehört der 2-Tonnen-Klasse an. Die Walze verfügt über Antrieb, Bremsen und Vibration an beiden Bandagen. Einsatzmöglichkeiten Die CC1200 wurde primär für die Asphaltverdichtung entwickelt, verfügt jedoch auch über eine herausragende Verdichtungsleistung auf Verstärkungsschichten und Tragschichten. Die Walze ist hauptsächlich für die Asphaltverdichtung innerorts...

  • Seite 10: Allgemeines

    Einführung Die in diesem Handbuch enthaltenen Die in diesem Handbuch enthaltenen Sicherheitsanweisungen sollten vom Bediener Sicherheitsanweisungen sollten vom Bediener sorgfältig durchgelesen werden. Immer die sorgfältig durchgelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch muss immer leicht zugänglich sein. Handbuch muss immer leicht zugänglich sein.

  • Seite 11: Ce-Kennzeichnung Und Konformitätserklärung

    Einführung Wartungsarbeiten, die normalerweise vom Fahrer ausgeführt werden sollten. Zusätzliche Anweisungen für den Motor finden Zusätzliche Anweisungen für den Motor finden Sie im Handbuch des Motorherstellers. Sie im Handbuch des Motorherstellers. CE-Kennzeichnung und Konformitätserklärung (Gilt für in der EU/EWG vermarktete Maschinen) Diese Maschine verfügt über eine CE-Kennzeichnung.
  • Seite 12 Einführung ICC1200-1DE4.pdf 2012-04-24...

  • Seite 13: Sicherheit - Allgemeine Anweisungen

    Sicherheit - Allgemeine Anweisungen Sicherheit - Allgemeine Anweisungen (Lesen Sie hierzu auch das Sicherheitshandbuch.) Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut sein, bevor die Walze gestartet wird. sein, bevor die Walze gestartet wird.
  • Seite 14 17. Es dürfen an der Walze keine Änderungen vorgenommen werden, die die Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, schriftlichen Genehmigung von Dynapac. schriftlichen Genehmigung von Dynapac. 18. Die Walze nicht in Betrieb nehmen, bevor die normale Betriebstemperatur 18.

  • Seite 15: Sicherheit Im Fahrbetrieb

    Sicherheit im Fahrbetrieb Sicherheit im Fahrbetrieb Es dürfen keine Personen den Gefahrenbereich Es dürfen keine Personen den Gefahrenbereich betreten oder sich in diesem aufhalten, d.h. betreten oder sich in diesem aufhalten, d.h. dass es muss ein Abstand von mindestens dass es muss ein Abstand von mindestens 7 Metern (23 Fuß) in alle Richtungen zu 7 Metern (23 Fuß) in alle Richtungen zu Maschinen eingehalten werden, die in Betrieb...

  • Seite 16: Neigung

    Sicherheit im Fahrbetrieb Neigung Der Kippwinkel wurde auf ebenem, harten Untergrund bei stillstehender Maschine gemessen. Der Lenkwinkel ist Null, die Vibration ist abgeschaltet, und alle Tanks sind gefüllt. Denken Sie daran, dass loser Untergrund, Aussteuerung der Maschine, Einschalten der Vibrationen, Fahrgeschwindigkeit und ein erhöhter Schwerpunkt ein Umkippen der Maschine auch bei einer geringeren Neigung als der hier angegebenen verursachen können.

  • Seite 17: Spezielle Anweisungen

    Spezielle Anweisungen Spezielle Anweisungen Standardöle und andere empfohlene Öle und Flüssigkeiten Vor der Auslieferung werden alle Systeme und Komponenten werkseitig mit den in der Schmiermittelspezifikation genannten Ölen und Flüssigkeiten gefüllt. Diese eignen sich für Umgebungstemperaturbereiche von -15 °C bis +40 °C (5 °F - 104 °F).

  • Seite 18: Brandbekämpfung

    Spezielle Anweisungen Bei der Hochdruckreinigung niemals direkt auf Dichtungen und in Lagerzwischenräume in Lenkeinrichtung und Bandage spritzen. Niemals den Wasserstrahl direkt auf den Niemals den Wasserstrahl direkt auf den Tankdeckel halten. Dies ist besonders bei der Tankdeckel halten. Dies ist besonders bei der Hochdruckreinigung zu beachten.

  • Seite 19: Anlassen Mittels Starthilfekabel

    Spezielle Anweisungen Anlassen mittels Starthilfekabel Auf keinen Fall das Minuskabel an den Auf keinen Fall das Minuskabel an den Minuspol der verbrauchten Batterie Minuspol der verbrauchten Batterie anklemmen. Durch einen Funkenflug könnte anklemmen. Durch einen Funkenflug könnte das sich rund um die Batterie gebildete das sich rund um die Batterie gebildete Oxyhydrogen entzünden.
  • Seite 20 Spezielle Anweisungen ICC1200-1DE4.pdf 2012-04-24...

  • Seite 21: Technische Daten

    Technische Daten Technische Daten Vibrationen - Fahrersitz (ISO 2631) Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem...

  • Seite 22: Abmessungen, Draufsicht

    Technische Daten Abmessungen, Draufsicht Abmessungen Abmessungen Zoll Zoll 1310 1310 B (ohne ROPS) B (ohne ROPS) 1280 1280 3800 3800 2600 2600 1200 1200 ICC1200-1DE4.pdf 2012-04-24...

  • Seite 23: Abmessungen, Seitenansicht

    Technische Daten Abmessungen, Seitenansicht Abmessungen Abmessungen Zoll Zoll 1715 1715 2640 2640 1810 1810 2395 2395 2012-04-24 ICC1200-1DE4.pdf...

  • Seite 24: Gewichte Und Flüssigkeitsmengen

    Technische Daten Gewichte und Flüssigkeitsmengen Gewichte Gewichte Gewicht CECE, Gewicht CECE, 2450 kg 2450 kg 5,400 lbs 5,400 lbs serienmäßig ausgerüstete serienmäßig ausgerüstete Walze Walze Flüssigkeitsmengen Flüssigkeitsmengen Kraftstofftank Kraftstofftank 50 Liter 50 Liter 52.9 qts 52.9 qts Wassertank Wassertank 200 Liter 200 Liter 211.4 qts 211.4 qts...
  • Seite 25 Technische Daten Elektrische Anlage Elektrische Anlage Batterie Batterie 12 V 74 Ah 12 V 74 Ah Generator Generator 12 V 60 A 12 V 60 A Sicherungen Sicherungen Siehe Abschnitt „Elektrische Siehe Abschnitt „Elektrische Anlage, Sicherungen“ Anlage, Sicherungen“ 2012-04-24 ICC1200-1DE4.pdf...

  • Seite 26: Anzugsmoment

    Technische Daten Anzugsmoment Anzugsmoment in Nm (lbf.ft) für geölte oder trockene Schrauben beim Anzug mit Drehmomentschlüssel Metrisches Schraubennormalgewinde, blank verzinkt Festigkeitsklasse: 8.8, geölt 8.8, geölt 8.8, trocken 10.9, geölt 8.8, trocken 10.9, geölt 10.9, 10.9, 12.9, geölt 12.9, geölt 12,9, 12,9, Gewinde Gewinde...

  • Seite 27: Rops - Schrauben

    Technische Daten ROPS-Schrauben, die mit einem ROPS-Schrauben, die mit einem Drehmomentschlüssel angezogen werden, Drehmomentschlüssel angezogen werden, müssen trocken sein. müssen trocken sein. ROPS - Schrauben Schraubengröße: Schraubengröße: M16 (PN 902889) M16 (PN 902889) Festigkeitsklasse: Festigkeitsklasse: 10.9 10.9 Anziehmoment: Anziehmoment: 192 Nm, 192 Nm, Drehmomentklasse 2 Drehmomentklasse 2...
  • Seite 28 Technische Daten ICC1200-1DE4.pdf 2012-04-24...

  • Seite 29: Maschinenbeschreibung

    Maschinenbeschreibung Maschinenbeschreibung Kennzeichnung Produktidentifikationsnummer am Rahmen Die Maschinen-PIN (Produktidentifikationsnummer) (1) ist auf der rechten Ecke des Frontrahmens eingestanzt. Abb. PIN am Vorderrahmen 1. Seriennummer Erklärung der 17-stelligen PIN-Seriennummer A= Hersteller 00123 00123 V 0 A 123456 V 0 A 123456 B= Familie/Modell C D E F C D E F...

  • Seite 30: Maschinenschild

    Maschinenbeschreibung Maschinenschild Das Maschinenschild (1) ist an der linken Vorderkante des Fahrerstands befestigt. Auf diesem Schild sind der Name und die Adresse des Herstellers, der Maschinentyp, die PIN (Seriennummer), das Betriebsgewicht, die Motorleistung und das Herstellungsjahr angegeben. Wenn die Maschine außerhalb der EU geliefert wird, sind die CE-Kennzeichnung und das Herstellungsjahr möglicherweise nicht auf dem Schild angegeben.

  • Seite 31: Position - Aufkleber

    Maschinenbeschreibung Position - Aufkleber Abb. Position, Aufkleber und Schilder Warnung, Klemmzone Warnung, Klemmzone 4700903422 4700903422 Hebepunkt Hebepunkt 4700357587 4700357587 Warnung, bewegliche Motorteile Warnung, bewegliche Motorteile 4700903423 4700903423 Hydrauliköl Hydrauliköl 4700272372 4700272372 Warnung, Verriegelung Warnung, Verriegelung 4700908229 4700908229 Handbuchfach Handbuchfach 4700903425 4700903425 Warnung, Bedienungshandbuch Warnung, Bedienungshandbuch...

  • Seite 32: Sicherheitsaufkleber

    Maschinenbeschreibung Sicherheitsaufkleber Immer sicherstellen, dass alle Sicherheitsaufkleber vollständig lesbar sind, und jeglichen Schmutz entfernen oder neue Schilder bestellen, wenn die vorhandenen nicht mehr lesbar sind. Dazu die auf jedem Schild angegebene Artikelnummer verwenden. 4700903422 Warnung – Klemmzone, Knickgelenk/Bandage Halten Sie gebührenden Abstand zum Klemmbereich.

  • Seite 33: Informationsaufkleber

    Maschinenbeschreibung 4700791642 Warnung – Startgas Es darf kein Startgas verwendet werden. Informationsaufkleber Schallleistungspegel Schallleistungspegel Dieselkraftstoff Dieselkraftstoff Hebepunkt Hebepunkt Hebedatenschildild Hebedatenschildild Handbuchfach Handbuchfach Batterietrennschalter Batterietrennschalter Hydrauliköl Hydrauliköl Hydraulikölstand Hydraulikölstand Befestigungspunkt Befestigungspunkt Biologisches Hydrauliköl, Biologisches Hydrauliköl, Wasser Wasser PANOLIN PANOLIN Startanweisungen Startanweisungen 2012-04-24 ICC1200-1DE4.pdf...
  • Seite 34 Maschinenbeschreibung ICC1200-1DE4.pdf 2012-04-24...

  • Seite 35: Instrumente/Steuerungen

    Maschinenbeschreibung Instrumente/Steuerungen Platzierungen - Instrumente und Steuerungen Abb. Armaturenbrett und Bedienpult Manuelle/automatische Manuelle/automatische Niedriger Benzinstand Niedriger Benzinstand Berieselungsanlage Berieselungsanlage Berieselungs-Timer Berieselungs-Timer Öldruck, Motor Öldruck, Motor Fahrbeleuchtung Fahrbeleuchtung Feststellbremsleuchte Feststellbremsleuchte Arbeitsbeleuchtung Arbeitsbeleuchtung Kraftstoffniveau Kraftstoffniveau Gefahrenwarnanzeigen Gefahrenwarnanzeigen Wassertemperatur, Motor Wassertemperatur, Motor Rundumleuchte Rundumleuchte Batterie/Ladeanzeige Batterie/Ladeanzeige...

  • Seite 36: Platzierungen - Bedienpult Und Steuerungen

    Maschinenbeschreibung Platzierungen - Bedienpult und Steuerungen Abb. Fahrerstand Abb. Fahrerposition Anlasserschalter Anlasserschalter Drehzahlregler Drehzahlregler Notbremse Notbremse Vibration Ein/Aus Vibration Ein/Aus Handbuchfach Handbuchfach Vor-/Rückwärtsfahrhebel Vor-/Rückwärtsfahrhebel Sitzschalter Sitzschalter Sicherungskasten Sicherungskasten Instrumentenabdeckung Instrumentenabdeckung ICC1200-1DE4.pdf 2012-04-24...

  • Seite 37: Funktionsbeschreibung

    Maschinenbeschreibung Funktionsbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Anlasserschalter Anlasserschalter Stellungen 1-2: Ausschaltstellung, Schlüssel kann Stellungen 1-2: Ausschaltstellung, Schlüssel kann entfernt werden. entfernt werden. Stellung 3a: Alle Instrumente und elektrischen Stellung 3a: Alle Instrumente und elektrischen Bedienelemente werden mit Strom versorgt. Bedienelemente werden mit Strom versorgt.
  • Seite 38 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Berieselung, Schalter Berieselung, Schalter Obere Stellung = Einschalten des Obere Stellung = Einschalten des (Zubehör) (Zubehör) Wasserzuflusses zur Bandage. Wasserzuflusses zur Bandage. Mittlere Stellung = Berieselung ausgeschaltet Mittlere Stellung = Berieselung ausgeschaltet Untere Stellung = Einschalten des Untere Stellung = Einschalten des Wasserzuflusses zur Bandage über den...
  • Seite 39 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Vibration, Schalter Vibration, Schalter Obere Stellung = Vibration an der vorderen Obere Stellung = Vibration an der vorderen Bandage ausgeschaltet Bandage ausgeschaltet Untere Stellung = Vibration an beiden Bandagen. Untere Stellung = Vibration an beiden Bandagen. Bedienpult Bedienpult Warnleuchte, wenig...

  • Seite 40: Elektrische Anlage

    Maschinenbeschreibung Elektrische Anlage Sicherungen Die Abbildung zeigt die Position der Sicherungen. In der nachstehenden Tabelle sind Amperestärke und Funktion der einzelnen Sicherungen aufgeführt. Sämtliche Sicherungen sind vom Flachstifttyp. Abb. Sicherungsdosen 1. Obere 2. Untere Sicherungsdose, obere Sicherungsdose, obere Sicherungsdose, untere Sicherungsdose, untere 1.

  • Seite 41: Bedienung

    Bedienung Bedienung Vor dem Anlassen Batterietrennschalter - Einschalten Nicht vergessen, die Maschine täglich zu warten. Siehe Wartungsanweisungen. Der Batterietrennschalter befindet sich links im Motorraum. Den Schlüssel (1) in eingeschaltete Stellung drehen. Die Walze wird nun mit Strom versorgt. Abb. Motorraum Sofern der Batterietrennschalter nicht von außen Sofern der Batterietrennschalter nicht von außen 1.

  • Seite 42: Fahrersitz (Option) - Einstellen

    Bedienung Fahrersitz (Option) - Einstellen Den Fahrersitz so einstellen, dass der Fahrer bequem sitzt und einfachen Zugriff auf die Steuer- und Bedienelemente hat. Der Sitz hat folgende Einstellmöglichkeiten: - Längeneinstellung (1) - Gewichtseinstellung (2) - Rücklehnenwinkel (3) Abb. Fahrersitz 1. Arretierung - Längeneinstellung Immer kontrollieren, ob der Sitz verriegelt ist, Immer kontrollieren, ob der Sitz verriegelt ist, 2.

  • Seite 43: Verriegelung

    Bedienung Verriegelung Die Walze ist mit einer Verriegelung ausgestattet. Der Dieselmotor schaltet nach 4 Sekunden ab, wenn der Fahrer den Sitz verlässt und die Maschine vorwärts oder rückwärts fährt. Befindet sich der Fahrhebel in Neutralstellung, wenn der Fahrer den Sitz verlässt, ertönt ein akustisches Signal, bis die Feststellbremse angezogen wird.

  • Seite 44: Fahrerplatz

    Bedienung Fahrerplatz Ist die Walze mit einem Überrollschutz (ROPS) ausgestattet, muss immer der Sitzgurt (1) angelegt und ein Schutzhelm getragen werden. Den Sicherheitsgurt (1) immer durch einen neuen Den Sicherheitsgurt (1) immer durch einen neuen ersetzen, wenn der Gurt abgenutzt ist oder großen ersetzen, wenn der Gurt abgenutzt ist oder großen Belastungen ausgesetzt wurde.

  • Seite 45: Anlassen

    Bedienung Anlassen Anlassen des Motors Der Fahrer muss während des Startvorgangs Der Fahrer muss während des Startvorgangs sitzen bleiben. sitzen bleiben. Sicherstellen, dass der Notbremsknopf (3) herausgezogen und die Feststellbremse (31) eingelegt ist. Vor-/Rückwärtsfahrhebel (6) in Neutralstellung stellen. Der Motor kann in keiner anderen Stellung gestartet werden.
  • Seite 46 Bedienung Während des Warmlaufens kontrollieren, ob sich die Warnlampe für den Öldruck (24) und die Ladelampe (28) ausschaltet. Die Leuchte für die Feststellbremse (25) leuchtet, solange die Feststellbremse aktiviert ist. Beim Starten und Fahren einer kalten Maschine Beim Starten und Fahren einer kalten Maschine immer daran denken, dass das Hydrauliköl auch immer daran denken, dass das Hydrauliköl auch noch kalt ist und daher der Bremsweg länger sein...

  • Seite 47: Fahren

    Bedienung Fahren Bedienen der Walze Die Maschine darf unter keinen Umständen vom Die Maschine darf unter keinen Umständen vom Boden aus gefahren werden. Der Fahrer muss Boden aus gefahren werden. Der Fahrer muss immer auf dem Fahrersitz sitzen. immer auf dem Fahrersitz sitzen. Kontrollieren, ob der Arbeitsbereich vor und hinter Kontrollieren, ob der Arbeitsbereich vor und hinter der Walze frei ist.

  • Seite 48: Sperre/Notbremse/Feststellbremse - Kontrolle

    Bedienung Sperre/Notbremse/Feststellbremse – Kontrolle Die Sperre, die Notbremse und die Feststellbremse Die Sperre, die Notbremse und die Feststellbremse müssen täglich vor dem Betrieb kontrolliert werden. müssen täglich vor dem Betrieb kontrolliert werden. Für eine Funktionskontrolle der Sperre und der Für eine Funktionskontrolle der Sperre und der Notbremse ist ein Neustart erforderlich.

  • Seite 49: Bremsen

    Bedienung Vibration an einer Bandage (Zubehör) Der Schalter (21) wird verwendet, um Vibration nur auf der hinteren Bandage oder an beiden Bandagen auszuwählen. Ist die Vibration eingeschaltet, muss der Fahrer die Vibration mit dem Schalter (20) am Vor-/Rückwärtsfahrhebel einschalten. In der unteren Stellung wird die Vibration auf beiden Bandagen aktiviert.

  • Seite 50: Notbremsen Im Notfall

    Bedienung Notbremsen im Notfall Die Bremse wird normalerweise mit dem Vor-/Rückwärtsfahrhebel (6) aktiviert. Das hydrostatische Getriebe bremst die Walze, wenn der Fahrhebel in Neutralstellung bewegt wird. In jedem Bandagenmotor befindet sich eine Bremse, die während des Betriebs als Notbremse dient. Bei einer Notbremsung den Notbremsknopf (3) Bei einer Notbremsung den Notbremsknopf (3) drücken, am Lenkrad festhalten, und auf ein...

  • Seite 51: Parken

    Bedienung Parken Blockieren der Bandagen Niemals die Walze bei laufendem Dieselmotor Niemals die Walze bei laufendem Dieselmotor verlassen, ohne zuvor die Feststellbremse zu verlassen, ohne zuvor die Feststellbremse zu aktivieren. aktivieren. Sicherstellen, dass die Walze an einem sicheren Sicherstellen, dass die Walze an einem sicheren Ort geparkt wird und andere Straßenteilnehmer Ort geparkt wird und andere Straßenteilnehmer nicht behindert.
  • Seite 52 Bedienung ICC1200-1DE4.pdf 2012-04-24...

  • Seite 53: Langzeitiges Parken

    Langzeitiges Parken Langzeitiges Parken Wird die Walze länger als einen Monat Wird die Walze länger als einen Monat abgestellt, sind nachstehende Anweisungen zu abgestellt, sind nachstehende Anweisungen zu befolgen. befolgen. Diese Maßnahmen gelten für längere Nichtbenutzung der Walze über einen Zeitraum von bis zu 6 Monaten Bevor die Walze nach dieser Stillstandzeit wieder in Betrieb genommen wird, sind die folgenden, mit * gekennzeichneten Maßnahmen zu ergreifen.

  • Seite 54: Lenkzylinder, Scharniere Usw

    Langzeitiges Parken Lenkzylinder, Scharniere usw. Lager des Lenkgelenks und beide Lagerungen des Lenkzylinders mit Fett schmieren (siehe unter „Alle 50 Betriebsstunden“). Kolbenstange des Lenkzylinders mit Konservierungsfett schmieren. Auch die Scharniere für die Türen zum Motorraum und zur Kabine sowie beide Enden (blanke Teile) des Vor-/Rückwärtsfahrhebels sind einzufetten (siehe unter „Alle 500 Betriebsstunden“).

  • Seite 55: Verschiedenes

    Verschiedenes Verschiedenes Anheben Verriegelung des Knickgelenks Vor dem Heben der Walze muss das Knickgelenk Vor dem Heben der Walze muss das Knickgelenk verriegelt werden, um plötzliches Verdrehen zu verriegelt werden, um plötzliches Verdrehen zu vermeiden. vermeiden. Das Lenkrad in die Stellung für Geradeausfahrt bringen.

  • Seite 56: Entriegelung Des Knickgelenks

    Verschiedenes Entriegelung des Knickgelenks Nicht vergessen, den Sicherungsriegel (1) nach Nicht vergessen, den Sicherungsriegel (1) nach dem Betrieb wieder in seiner Halterung dem Betrieb wieder in seiner Halterung einzusetzen. einzusetzen. Abb. Linke Seite des Knickgelenks 1. Sicherungsriegel 2. Sicherungssplint 3. Halterung ICC1200-1DE4.pdf 2012-04-24...

  • Seite 57: Abschleppen/Bergung

    Verschiedenes Abschleppen/Bergung Die Walze kann gemäß den nachstehenden Anleitungen bis zu 300 m (1.000 Fuß) abgeschleppt werden. Lösen der Bremsen Die Feststellbremse aktivieren und den Motor Die Feststellbremse aktivieren und den Motor stoppen. stoppen. Die Bandagen mit Bremskeilen blockieren, um Die Bandagen mit Bremskeilen blockieren, um Bewegungen zu verhindern.

  • Seite 58: Lösen Der Bremse, High Torque Motor (Zubehör) (P/N 4700380594)

    Verschiedenes Lösen der Bremse, High torque motor (Zubehör) (p/n 4700380594) Die Feststellbremse aktivieren und den Motor Die Feststellbremse aktivieren und den Motor stoppen. stoppen. Die Bandagen mit Bremskeilen blockieren, um Die Bandagen mit Bremskeilen blockieren, um Bewegungen zu verhindern. Die Walze kann ins Bewegungen zu verhindern.

  • Seite 59: Abschleppen Der Walze

    Verschiedenes Die Bremsen an beiden Bandagen lösen. Die Schraube zum Lösen der Bremse (1) 1 1/2 Umdrehungen im Uhrzeigersinn drehen, um die Bremse zu lösen. Abschleppen der Walze Die Walze muss beim Abschleppen/Bergen Die Walze muss beim Abschleppen/Bergen gegengebremst werden. Es ist immer eine gegengebremst werden.

  • Seite 60: Klappbarer Rops (Zubehör)

    Verschiedenes Sicherstellen, dass die Ketten, Bremsklötze und Sicherstellen, dass die Ketten, Bremsklötze und Befestigungen auf dem Transportfahrzeug Befestigungen auf dem Transportfahrzeug zugelassen sind und über die erforderliche zugelassen sind und über die erforderliche Bruchdehnung verfügen. Regelmäßig überprüfen, Bruchdehnung verfügen. Regelmäßig überprüfen, ob die Ketten nicht durchhängen.

  • Seite 61: Fahranweisung - Zusammenfassung

    Fahranweisung - Zusammenfassung Fahranweisung - Zusammenfassung Die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch befolgen. Die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch befolgen. Überprüfen, ob alle Anweisungen in der WARTUNGSANLEITUNG befolgt worden Überprüfen, ob alle Anweisungen in der WARTUNGSANLEITUNG befolgt worden sind. sind. Hauptschalter auf EIN stellen. Hauptschalter auf EIN stellen.
  • Seite 62 Fahranweisung - Zusammenfassung ICC1200-1DE4.pdf 2012-04-24...

  • Seite 63: Vorbeugende Wartung

    Vorbeugende Wartung Vorbeugende Wartung Die Maschine funktioniert nur dann zufriedenstellend mit möglichst niedrigen Kosten, wenn die Wartung genau durchgeführt wird. Im Abschnitt Wartung finden Sie Hinweise zur regelmäßigen Wartung, die an der Maschine durchgeführt werden muss. Die empfohlenen Wartungsintervalle gehen davon aus, dass die Maschine unter normalen Bedingungen für normale Arbeitseinsätze genutzt wird.
  • Seite 64 Vorbeugende Wartung ICC1200-1DE4.pdf 2012-04-24...

  • Seite 65: Wartung - Schmiermittel Und Symbole

    Wenn die Maschine bei extrem hoher oder Wenn die Maschine bei extrem hoher oder niedriger Außentemperatur gefahren wird, sind niedriger Außentemperatur gefahren wird, sind andere Schmiermittel erforderlich. Siehe andere Schmiermittel erforderlich. Siehe Kapitel 'Spezielle Anweisungen' oder Dynapac Kapitel 'Spezielle Anweisungen' oder Dynapac kontaktieren. kontaktieren. 2012-04-24 ICC1200-1DE4.pdf...

  • Seite 66: Wartungssymbole

    Wartung - Schmiermittel und Symbole Wartungssymbole Motor, Ölstand Motor, Ölstand Luftfilter Luftfilter Motor, Ölfilter Motor, Ölfilter Batterie Batterie Hydrauliktank, Niveau Hydrauliktank, Niveau Berieselungsanlage Berieselungsanlage Hydrauliköl, Filter Hydrauliköl, Filter Berieselungswasser Berieselungswasser Bandage, Ölstand Bandage, Ölstand Recycling Recycling Schmieröl Schmieröl Kraftstofffilter Kraftstofffilter ICC1200-1DE4.pdf 2012-04-24...

  • Seite 67: Wartung - Wartungsplan

    Wartung - Wartungsplan Wartung - Wartungsplan Service- und Kontrollpunkte 17 18 Abb. Service- und Kontrollpunkte Kraftstofftank Kraftstofftank Berieselungsanlage Berieselungsanlage Knickgelenk Knickgelenk Kraftstoffeinfüllung Kraftstoffeinfüllung Abstreifer Abstreifer Befestigung des Lenkzylinders Befestigung des Lenkzylinders Kühler Kühler 10. Stoßdämpfer und 10. Stoßdämpfer und Öleinfüllschrauben/Bandage Öleinfüllschrauben/Bandage Befestigungsschrauben Befestigungsschrauben...

  • Seite 68: Allgemeines

    Wartung - Wartungsplan Allgemeines Die Wartungsmaßnahmen sollten nach der in der Anleitung angegebenen Betriebsstundenzahl durchgeführt werden. Benutzen Sie die täglichen, wöchentlichen Maßnahmen usw. für Wartungsintervalle, bei denen die Anzahl der Betriebsstunden nicht anwendbar ist. Vor dem Nachfüllen von Öl und Kraftstoff oder Vor dem Nachfüllen von Öl und Kraftstoff oder der Kontrolle des Öl- und Kraftstoffstands der Kontrolle des Öl- und Kraftstoffstands...

  • Seite 69: Nach Den Ersten 50 Betriebsstunden

    Wartung - Wartungsplan Nach den ERSTEN 50 Betriebsstunden Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. Motoröl und Ölfilter wechseln Motoröl und Ölfilter wechseln Siehe Motorhandbuch Siehe Motorhandbuch Kraftstofffilter wechseln Kraftstofffilter wechseln Siehe Motorhandbuch Siehe Motorhandbuch Hydraulikölfilter wechseln Hydraulikölfilter wechseln...

  • Seite 70: Alle 500 Betriebsstunden (Vierteljährlich)

    Wartung - Wartungsplan Alle 500 Betriebsstunden (vierteljährlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung in Abb. in Abb. Ölstand in den Bandagen kontrollieren Ölstand in den Bandagen kontrollieren Gummielemente und Schraubverbindungen Gummielemente und Schraubverbindungen kontrollieren kontrollieren Deckel/Entlüftung des Hydrauliköltanks kontrollieren Deckel/Entlüftung des Hydrauliköltanks kontrollieren...

  • Seite 71: Wartung - Alle 10 Stunden

    Wartung - alle 10 Stunden Wartung - alle 10 Stunden Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 72: Hydrauliköltank, Ölstandkontrolle - Einfüllung

    Wartung - alle 10 Stunden Hydrauliköltank, Ölstandkontrolle - Einfüllung Prüfen, ob sich der Ölstand zwischen den beiden Markierungen befindet. Bei niedrigem Ölstand gemäß Schmiermittelspezifikation mit Hydrauliköl aufzufüllen. Abb. Hydrauliköltank 1. Schauglas Die Motorhaube öffnen und den Einfülldeckel abschrauben. Mit Hydrauliköl (gemäß der Schmiermittelspezifikation) auffüllen, wenn der Ölstand zu niedrig ist.

  • Seite 73: Absenken Der Motorhaube

    Wartung - alle 10 Stunden Absenken der Motorhaube Links neben die Motorhaube stellen. Den roten Knopf Links neben die Motorhaube stellen. Den roten Knopf (3) eindrücken und die Motorhaube vorsichtig (3) eindrücken und die Motorhaube vorsichtig absenken, bis die Gasfeder (2) in der Öffnung absenken, bis die Gasfeder (2) in der Öffnung einrastet.

  • Seite 74: Kraftstofftank - Auffüllen

    Wartung - alle 10 Stunden Kraftstofftank - Auffüllen Täglich vor Arbeitsbeginn den Kraftstofftank auffüllen. Den verschließbaren Tankdeckel (1) abschrauben, und Dieselkraftstoff bis zur unteren Kante des Einfüllstutzens auffüllen. Dieselmotor stoppen. Die Tankpistole vor dem Dieselmotor stoppen. Die Tankpistole vor dem Tanken gegen den unisolierten Teil der Walze Tanken gegen den unisolierten Teil der Walze drücken (kurzschließen) und beim Tanken gegen...

  • Seite 75: Wassertank - Einfüllung

    Wartung - alle 10 Stunden Die verstopfte Düse von Hand ausbauen. Düse (2) und Feinfilter (4) mit Druckluft reinigen, bzw. die Austauschteile einbauen und die verstopften Teile zu einem späteren Zeitpunkt reinigen. Beim Arbeiten mit Druckluft eine Schutzbrille Beim Arbeiten mit Druckluft eine Schutzbrille tragen.

  • Seite 76: Abstreifer, Fest Kontrolle - Einstellung

    Wartung - alle 10 Stunden Abstreifer, fest Kontrolle - Einstellung Kontrollieren, ob die Abstreifer unbeschädigt sind. Abstreifer so einstellen, dass sie einen Abstand von 1-2 mm von der Bandage haben. Bei besonderen Asphaltmassen ist es möglicherweise besser, wenn die Abstreiferblätter (1) an den Bandagen leicht anliegen.

  • Seite 77: Bremsen - Kontrolle

    Wartung - alle 10 Stunden Bremsen - Kontrolle Die Bremsfunktion wie folgt kontrollieren: Die Bremsfunktion wie folgt kontrollieren: Die Walze sehr langsam vorwärts fahren. Am Lenkrad festhalten, und auf ein plötzliches Anhalten vorbereitet sein. Abbildung: Armaturenbrett Den Notbremsknopf (3) drücken. Die Walze stoppt 3.
  • Seite 78 Wartung - alle 10 Stunden ICC1200-1DE4.pdf 2012-04-24...

  • Seite 79: Wartung - 50 Std

    Wartung - 50 Std. Wartung - 50 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 80: Luftfilteranzeige - Zurücksetzen

    Wartung - 50 Std. Die drei Schellen (1) lösen, den Deckel (2) abnehmen und den Hauptfilter (3) herausziehen. Den Sicherheitsfilter (4) nicht entfernen. Den Luftfilter bei Bedarf reinigen, siehe Abschnitt Luftfiltereinheit - Reinigung. Beim Auswechseln des Hauptfilters (3) einen neuen Filter einsetzen.

  • Seite 81: Luftfiltereinheit - Reinigung

    Wartung - 50 Std. Luftfiltereinheit - Reinigung Innenseite des Deckels (2) und Filtergehäuse (5) reinigen. Siehe Abbildung. Beide Seiten des Auslaufrohrs reinigen. Auch beide Flächen des Auslaufrohrs reinigen; siehe nebenstehende Abbildung. Kontrollieren, ob die Schlauchklemmen zwischen Kontrollieren, ob die Schlauchklemmen zwischen Filtergehäuse und Saugschlauch festgezogen Filtergehäuse und Saugschlauch festgezogen und die Schläuche einwandfrei sind.
  • Seite 82 Wartung - 50 Std. ICC1200-1DE4.pdf 2012-04-24...

  • Seite 83: Wartung - Alle 250 Stunden

    Wartung - alle 250 Stunden Wartung - alle 250 Stunden Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 84: Batterie

    Wartung - alle 250 Stunden Batterie – Zustand kontrollieren Die Batterie ist versiegelt und wartungsfrei. Bei der Kontrolle des Flüssigkeitsstandes darauf Bei der Kontrolle des Flüssigkeitsstandes darauf achten, dass sich keine offene Flamme in der Nähe achten, dass sich keine offene Flamme in der Nähe befindet.

  • Seite 85: Motoröl Und Ölfilter - Wechseln

    Wartung - alle 250 Stunden Motoröl und Ölfilter - Wechseln Den Motor warmlaufen lassen, bevor das Öl abgelassen wird. Den Motor ausstellen, und den Notbremsknopf Den Motor ausstellen, und den Notbremsknopf drücken. drücken. Beim Entleeren von Flüssigkeiten und Ölen sehr Beim Entleeren von Flüssigkeiten und Ölen sehr vorsichtig vorgehen.
  • Seite 86 Wartung - alle 250 Stunden ICC1200-1DE4.pdf 2012-04-24...

  • Seite 87: Wartung - 500 Std

    Wartung - 500 Std. Wartung - 500 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 88: Gummielemente Und Befestigungsschrauben Kontrolle

    Wartung - 500 Std. Gummielemente und Befestigungsschrauben Kontrolle Sämtliche Gummielemente (1) kontrollieren und alle Elemente austauschen, wenn mehr als 25 % der Elemente auf einer Seite der Bandage Risse von mehr als 10-15 mm aufweisen. Als Hilfe bei der Kontrolle eine Messerklinge oder einen anderen spitzen Gegenstand verwenden.

  • Seite 89: Prüfen - Kühlsystem

    Wartung - 500 Std. Betätigungsorgane - Schmierung Den Mechanismus des Vor-/Rückwärtsfahrhebels schmieren. Die Abdeckung (1) durch Lösen der Schrauben (2) an der Oberseite entfernen und den Mechanismus unter der Abdeckung mit Öl schmieren. Abb. Fahrersitz 1. Vor-/Rückwärtsfahrhebel 2. Befestigungsschrauben Prüfen - Kühlsystem Kontrollieren, ob alle Schläuche/Anschlüsse intakt und festgezogen sind.
  • Seite 90 Wartung - 500 Std. ICC1200-1DE4.pdf 2012-04-24...

  • Seite 91: Wartung - Alle 1000 Stunden

    Wartung - alle 1000 Stunden Wartung - alle 1000 Stunden Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...
  • Seite 92 Wartung - alle 1000 Stunden Den roten Deckel (3) lösen und den Filtereinsatz (4) herausziehen. Bringen Sie den roten Deckel vorübergehend wieder an, um zu verhindern, dass Staub und Schmutz in den Tank geraten. Abb. Hydraulikölfilter 3. Deckel Den Filtereinsatz (4) vom Griff (5) lösen. Filter (4) entfernen und umweltgerecht entsorgen.

  • Seite 93: Hydrauliköltank - Entleerung

    Wartung - alle 1000 Stunden Hydrauliköltank - Entleerung Kondensat im Hydrauliköltank wird über die Ablassschraube (1) abgelassen. Dies sollte erfolgen, wenn die Walze längere Zeit stillgestanden hat, z. B. über Nacht. Beim Ablassen sehr vorsichtig sein. Die Beim Ablassen sehr vorsichtig sein. Die Ablassschraube nicht fallen lassen, da ansonsten Ablassschraube nicht fallen lassen, da ansonsten das Hydrauliköl ausläuft.

  • Seite 94: Vorfilter - Wechsel

    Wartung - alle 1000 Stunden Vorfilter - Wechsel Die Feststellbremse aktivieren. Den Motor ausschalten und die Platte an der linken Seite des Rahmens (beim Batterietrennschalter) durch Lösen der drei Schrauben (3) entfernen. Die Schlauchklemmen (2) mit einem Schraubendreher lösen. Einen Behälter unter den Kraftstofffilter stellen, Einen Behälter unter den Kraftstofffilter stellen, um das Öl aufzufangen, das beim Lösen des um das Öl aufzufangen, das beim Lösen des...

  • Seite 95: Wartung - 2000 Std

    Wartung - 2000 Std. Wartung - 2000 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 96: Bandage - Ölwechsel

    Wartung - 2000 Std. Bandage - Ölwechsel Beim Ablassen von Öl sehr vorsichtig vorgehen. Beim Ablassen von Öl sehr vorsichtig vorgehen. Schutzhandschuhe und Schutzbrille tragen. Schutzhandschuhe und Schutzbrille tragen. Die Walze auf ebenem Untergrund so abstellen, dass die Ölablassschraube (1) nach unten gerichtet ist. Den Motor abstellen und die Feststellbremse Den Motor abstellen und die Feststellbremse aktivieren.

  • Seite 97: Wasserpumpe - Entleeren

    Wartung - 2000 Std. Wasserpumpe - Entleeren Die Wasserpumpe (1) wird durch Öffnen des Entleerungshahns (2) entleert. Abb. Pumpensystem 1. Wasserpumpe 2. Entleerungshahn Wassertank - Reinigung Die Tanks mit Wasser und geeignetem Reinigungsmittel für Kunststoffflächen reinigen. Das Filtergehäuse bzw. die Ablassschraube (1) wieder anbringen, Wasser einfüllen und Dichtheit kontrollieren.

  • Seite 98: Kraftstofftank - Reinigung

    Wartung - 2000 Std. Kraftstofftank - Reinigung Der Tank lässt sich am leichtesten reinigen, wenn er fast leer ist. Mit einer geeigneten Pumpe, beispielsweise einer Mit einer geeigneten Pumpe, beispielsweise einer Öllenzpumpe, eventuellen Bodenschlamm Öllenzpumpe, eventuellen Bodenschlamm hochpumpen. Das Öl in einem Behälter hochpumpen.
