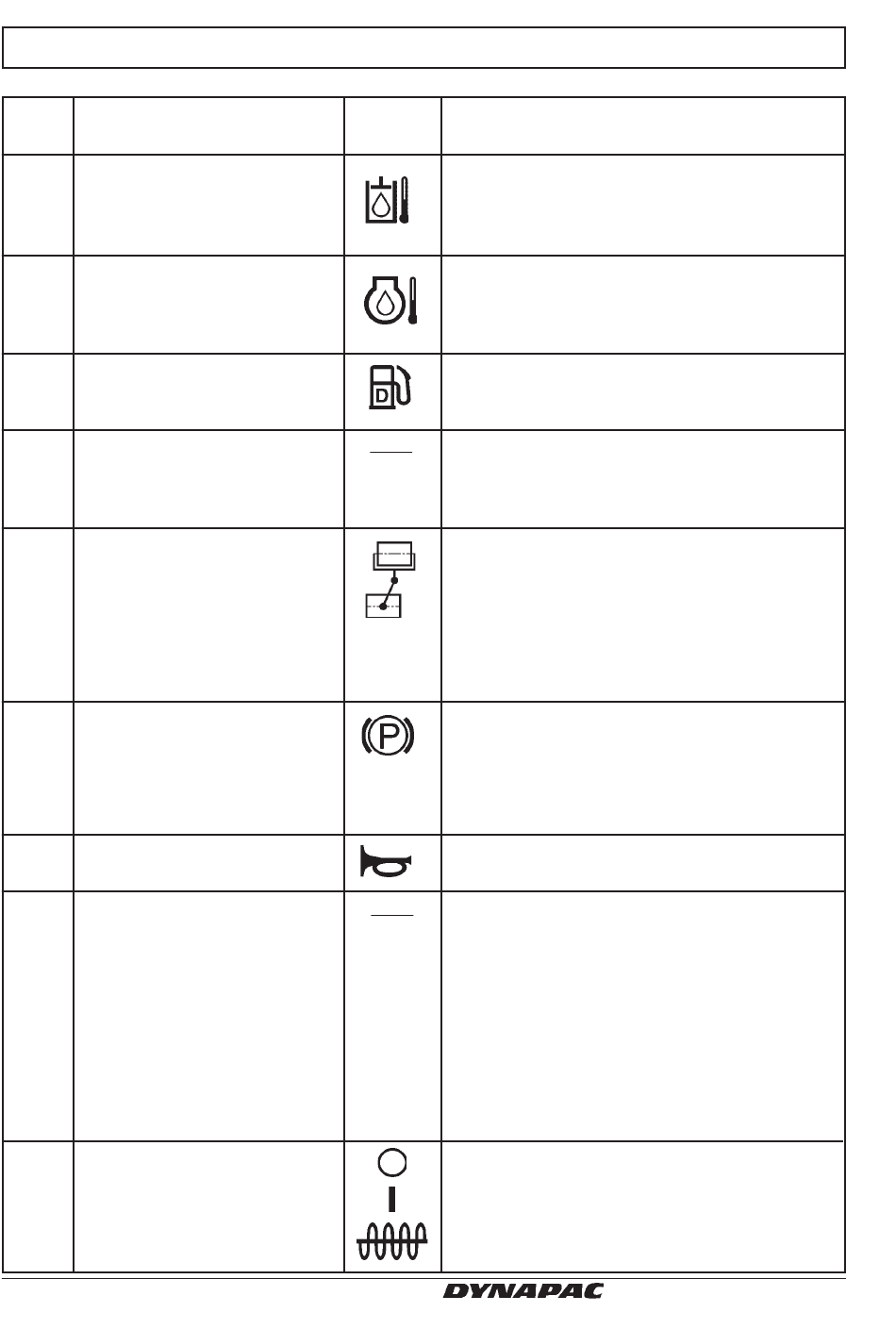

INSTRUMENTE UND BEDIENELEMENTE, FUNKTIONSBESCHREIBUNG
Pos. i
Bezeichnung
Abb. 7
33
Warnleuchte,
Hydrauliköltemperatur
34
Warnleuchte,
Motoröltemperatur
35
Warnleuchte, niedriger Kraft
stoffstand
36
Drehzahlregler, Dieselmotor
37
Drehschemellenkung, Joy
stick (Zubehör)
38
Notbremse/Feststellbremse
39
Signalhorn, Schalter
40
Vor-/Rückwärtsfahrhebel
41
Vibration Ein/Aus, Schalter
14
Symbol
Funktion
Wenn die Warnleuchte leuchtet, ist das
Hydrauliköl zu warm. Die Walze nicht fahren,
sondern den Motor im Leerlauf laufen lassen,
damit das Öl abkühlt, und den Fehler suchen.
Wenn die Warnleuchte leuchtet, ist der Motor
zu warm, dann sofort den Motor abstellen und
den Fehler suchen.
Siehe auch Motorhandbuch.
Wenn die Warnleuchte aufleuchtet, ist nur
noch Kraftstoff für eine kurze Fahrzeit vorhan-
den. Sobald wie möglich tanken.
In Stellung rechts wird der Leerlauf des Mo-
tors eingeschaltet.
In Stellung links wird die volle Drehzahl einge-
schaltet.
In Stellung links wird die vordere Bandage im
Verhältnis zur hinteren Bandage nach links
versetzt.
In mittlerer Stellung erfolgt keine seitliche
Verstellung der Bandagen.
In Stellung rechts wird die vordere Bandage
im Verhältnis zur hinteren Bandage nach
rechts versetzt.
In eingedrückter Stellung wird die Notbremse
aktiviert, in eingedrückter Stellung bei stillste-
hender Maschine wird die Feststellbremse
eingeschaltet.
In herausgezogener Stellung sind beide
Bremsen gelöst.
In eingedrückter Stellung ertönt das Signal-
horn.
Bevor der Dieselmotor startet, muss der
Hebel in Neutralstellung stehen, der Motor
kann mit dem Vor-/Rückwärtsfahrhebel in
anderen Stellungen nicht gestartet werden.
Die Fahrtrichtung der Walze wird mit dem
Vor-/Rückwärtsfahrhebel eingestellt. Wird der
Hebel nach vorn geführt, fährt die Walze
vorwärts usw. Die Geschwindigkeit der
Walze verhält sich proportional zum Abstand
des Hebels von der Neutralstellung. Je länger
entfernt von der Neutralstellung, desto höher
die Geschwindigkeit.
Wenn der Schalter eingedrückt und losgelas-
sen wird, werden die Vibrationen eingeschal-
tet, ein weiterer Druck und die Vibrationen
werden ausgeschaltet.
Obenstehendes gilt nur, wenn der Schalter
(26) in Stellung links steht.
CC 622/622HF O622DE2
